电圆锯的锯片与导轨不平行如何调节？

lilove123

陆地滑翔机 发表于 2017-1-6 08:50
视频里是通用款的底板，不需要卸下圆锯的底板，直接安装，那样就允许有一个调节的过程，等锯片和导轨平行 ...

. \( ^; ]4 e0 l- g+ R就算安装螺丝也有可调的空间 如果实在动不了 只有 扩孔落 我没装过7600 所以属于个人想法 还是问吴总吧

赤脚海滩

我的博士190同样与你的情况一样，画条直线锯，在头到尾有1mm误差，楼上的办法都试过，搞了很长的时间，现在想换个锯片试下，看看是什么情况。

陆地滑翔机

在这里向使用电圆锯搭配轨道的木友，说明下问题与解决方法，可以参考下

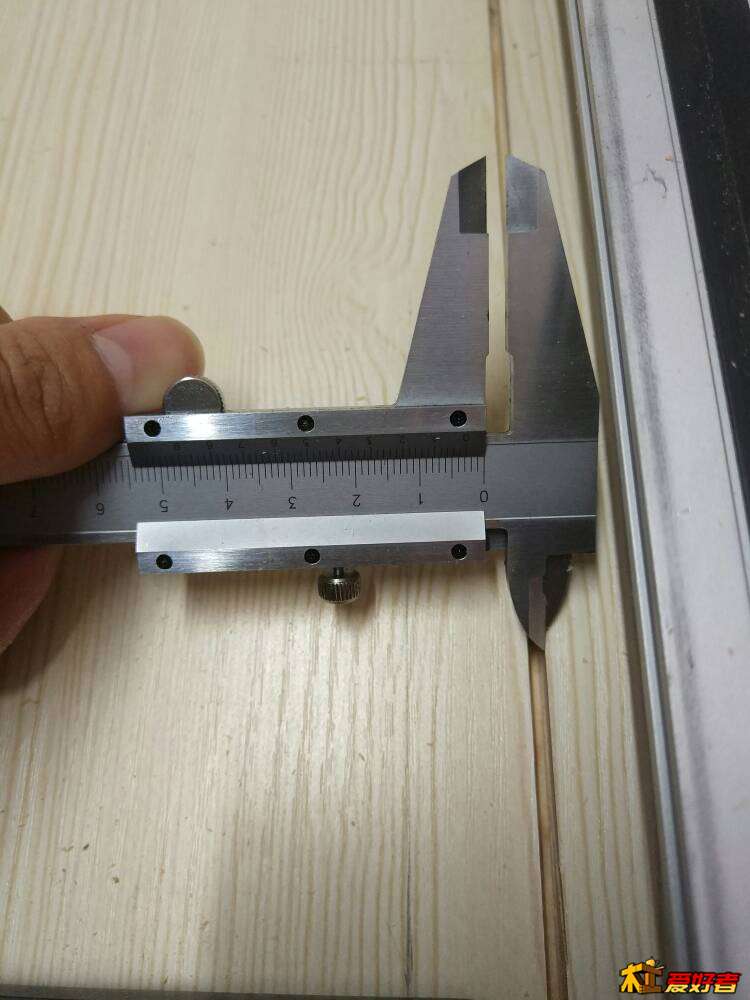

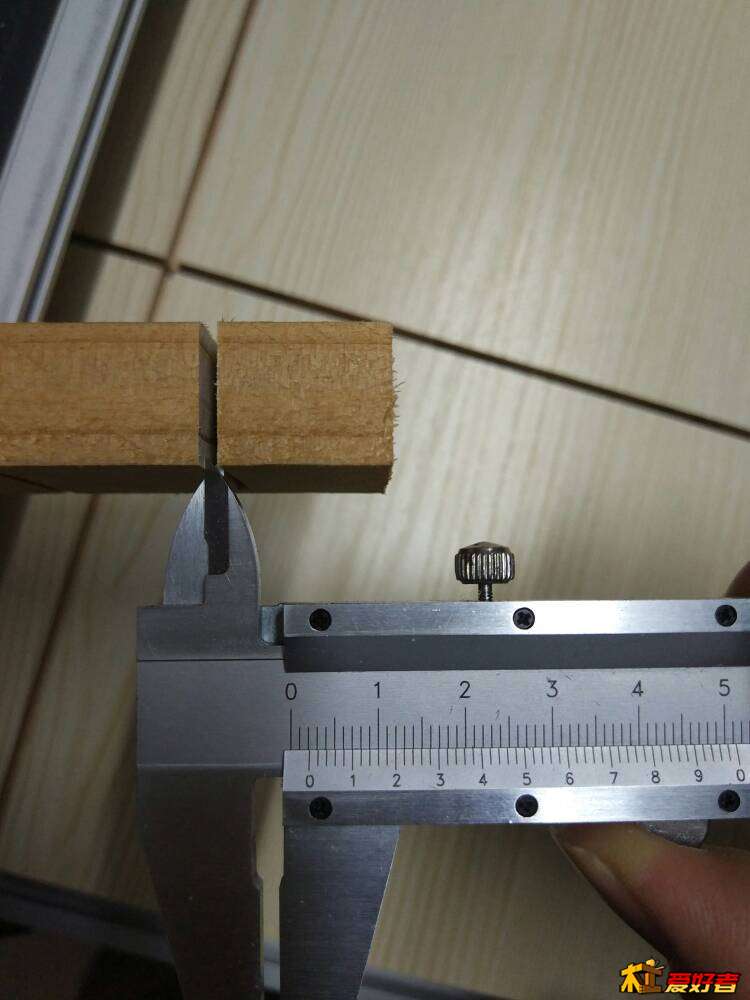

' S! x7 t# Q+ A3 u; W3 p1 J+ p* L我使用的是牧田7600加吴新导轨以及吴总的工作桌等配套工具，在安装限位尺调零时发现锯片两端的位置不同，从而发现锯片和轨道不平行这个问题，锯片的最大处宽度是2MM（合金齿位置）但锯路却2.8MM左右（而且仅仅是15MM锯深），这个精度我无法接受，反复查找问题根源，最后和吴总今天回复我的一样——升降支架变形问题。因为我开始安装导轨底板时未松开升降支架的螺丝，带点蛮力安装了那里的两个螺丝，导致了支架轻微变形，但就是这么一点点变形，就导致了将近1mm的误差。于是重新拆下用老虎钳再掰正反复调整，同时拧底板螺丝时也需要注意间隙，每颗螺丝都先不要拧太紧，等用卡尺把锯片两端都定好位再一起拧紧。现在我的锯片两端的误差在0.2mm左右，现在的锯路能控制在2.2mm以内了（锯深30mm），终于可以接受了。
. e' L+ }" I2 W4 }& p这里我要说点感受了，完全作为一个新手的立场。这种普通电圆锯在精度上是靠不住的，即使这次调节好了，估计使用过程中还有经常调整，因为这种电圆锯的结构特征注定了不会太精确，支架材质易变形，活动关节旷量大，那个角度调节更是鸡肋功能，我现在甚至更希望没有角度调节，变成硬链接更好！
  q0 _: w- a+ Z' b! V* G不过对于现在的我，这套工具搭配我觉得挺好了，主要是用轨道正装比倒装要安全，家里做橱柜什么的应该完全够用了。以后逐步深入再入手其他精度更高的工具吧。


6 }" h0 A. p( e2 j
3 r' [% q9 e8 Z2 S
0 B3 V4 R; @. q' A$ h

陆地滑翔机

咸鱼koko 发表于 2017-1-6 07:29
哦这一款是要去掉原来底板的？！那就只有重新打孔安装底板了，先打一个孔，精确的测量平行，再打第二个孔， ...

已经解决了，谢谢你的建议，这种换底板安装的，调节起来没有那种直接安装的方便。看来买7600不如买7000，机器一样，底板不一样而已，还能直接安装不用换底板
' w$ R" B+ L4 o! c7 R7 w

陆地滑翔机

ken128 发表于 2017-1-6 08:02
/ h" f* I3 R* Z& M; B% O# }锯片稍微有点斜，不会增加多少锯路宽度。
0 }/ h1 @) Z( R我觉得你量得锯片厚度不应该就是锯路宽度，因为要看合金齿的厚度 ...

9 ]6 C8 ]6 ]# o* U* G& F已经调节好了，锯路能达到2.2 mm，比较满意了

陆地滑翔机

crosscity 发表于 2017-1-6 13:24
你试试吧，全松了，先固定底板，在锁紧高度调节

, a: H9 k/ z: N. @你说的没错，其实螺丝空也有一定的调节余地，虽然很小很小，但不要放过。
7 M. \& K: s! ]: u

陆地滑翔机

ywyx1 发表于 2017-1-6 14:56
拆换底板的最怕这个问题，应该是没什么好办法，唯一的办法是寄给吴总，让他按照你的锯路重新打孔定制一块地 ...

对，通用底板更方便调节，以后大家就买7000，更便宜点，还好调节，机器又是一样的！

dearliar

周润花花 发表于 2017-1-6 15:59
! p' L' e9 p. o6 A. ]5 J5 g导轨还有两个夹子如果切小扳子可以夹住在导轨下面。
3 f* ]/ E3 ]/ F7 r- E9 |+ z6 S
切大板就拿掉那两个木头。

有点懂了，不过木头这么高，要怎么切
( t5 s6 P( U, h3 m4 u& m1 O! U

陆地滑翔机

ken128 发表于 2017-1-6 16:04
" V3 B, \( C+ A3 _) d8 U另外，楼主的锯片平面是不是有摆动，测了没？

: _" n  P. m9 D1 N- y# Q机身会有点摆动，因为链接处旷量问题，但要是能压住圆锯，还是可以控制在接受范围

陆地滑翔机

lilove123 发表于 2017-1-6 16:29
就算安装螺丝也有可调的空间 如果实在动不了 只有 扩孔落 我没装过7600 所以属于个人想法 还是问吴总吧

是的，确实要在拧螺丝时注意这一细节

陆地滑翔机

赤脚海滩 发表于 2017-1-6 17:19
( z- D; j+ S2 w  r% W2 t& n$ l我的博士190同样与你的情况一样，画条直线锯，在头到尾有1mm误差，楼上的办法都试过，搞了很长的时间，现在 ...

如果升降支架也是像7600那样单薄的话，那就调节那里就好了，用两个老虎钳掰正，配合底板螺丝反复调节，锯路只比锯片宽0.2以内，你的锯片也是2mm的吗？

ywyx1

陆地滑翔机 发表于 2017-1-6 19:01
* T2 `/ S' u! ^9 Y对，通用底板更方便调节，以后大家就买7000，更便宜点，还好调节，机器又是一样的！

对了，问一下，你用吴新的导轨可以像有些视频里那样，把导轨直接放到工件上，底部不用夹子夹紧就可以切得很直么？
0 ^* \' x2 U5 H- ^! j

陆地滑翔机

ywyx1 发表于 2017-1-6 19:19
3 w4 Q! L6 c: f) o$ h) @% B1 R7 C* {对了，问一下，你用吴新的导轨可以像有些视频里那样，把导轨直接放到工件上，底部不用夹子夹紧就可以切得 ...

我裁的第一块板就是这样操作的，因为导轨下面有两条防滑条，基本不会位移。就是要花很多时间来移准位置，才能裁到自己想要的尺寸

周润花花

dearliar 发表于 2017-1-6 19:01
有点懂了，不过木头这么高，要怎么切

+ Y2 N* q  z5 ^/ o1 k夹子夹住薄板在导轨底下，这个木头至少要比导轨配套的那个夹子高才行，夹子才好滑动！

lilove123

陆地滑翔机 发表于 2017-1-6 19:04
是的，确实要在拧螺丝时注意这一细节

1 q  g) H# J- c% {4 K0 `$ [; ~是的 吴总给答案了没？
