试制四腿八叉小板凳，恳请老师傅们指点。

X.lin · 发表于 2017-1-5 01:08:59

本帖最后由 X.lin 于 2017-1-5 12:30 编辑

听说能做八叉小板凳就算出师了！计划春节期间也做把试试，虽然还不会用公式计算，口诀也未领悟。
但是可以做键盘木匠，先画图研究下。
恳请各位老师傅帮忙看看划线是否正确。

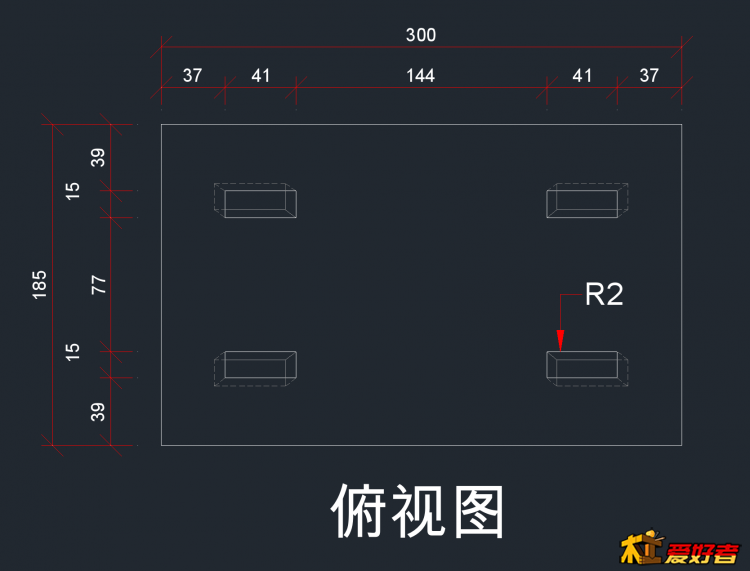

凳面俯视图，尺寸300mm*185mm

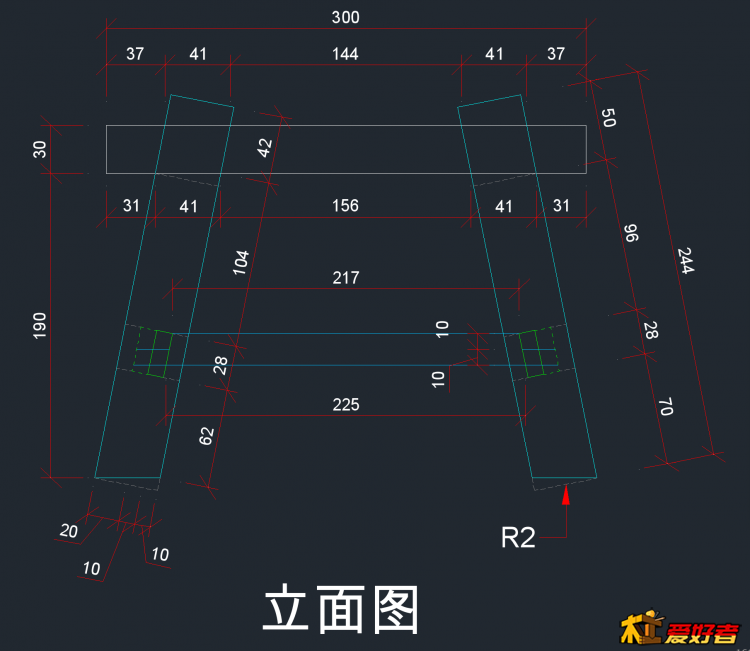

立面图，凳面厚30mm,总高220mm.

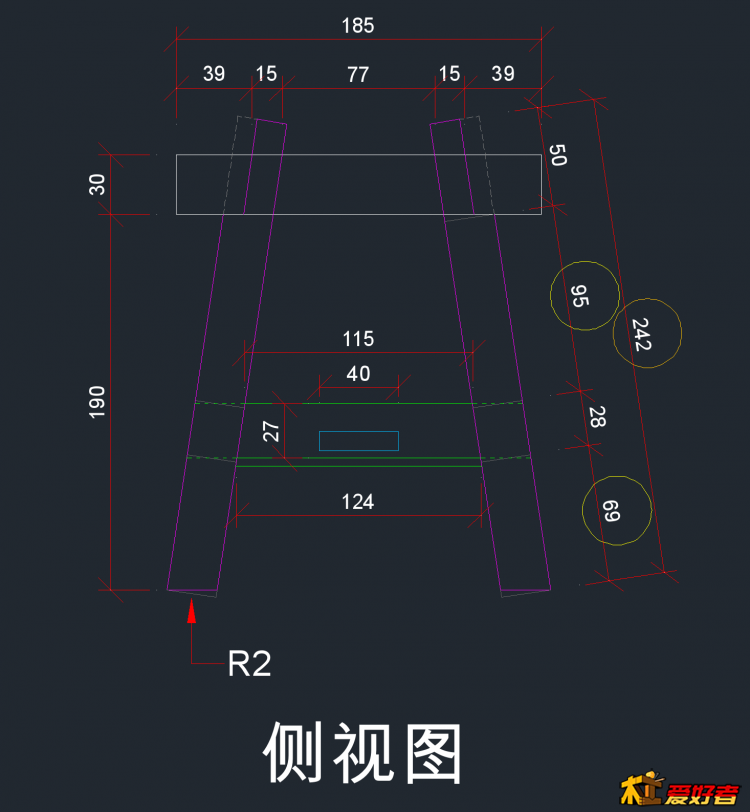

侧视图，画淡黄圈的95和69由于受倾斜标注影响，小数点四舍五入少了1个单位，导致蛋黄色圈内的242和立面图中的244相差2mm。

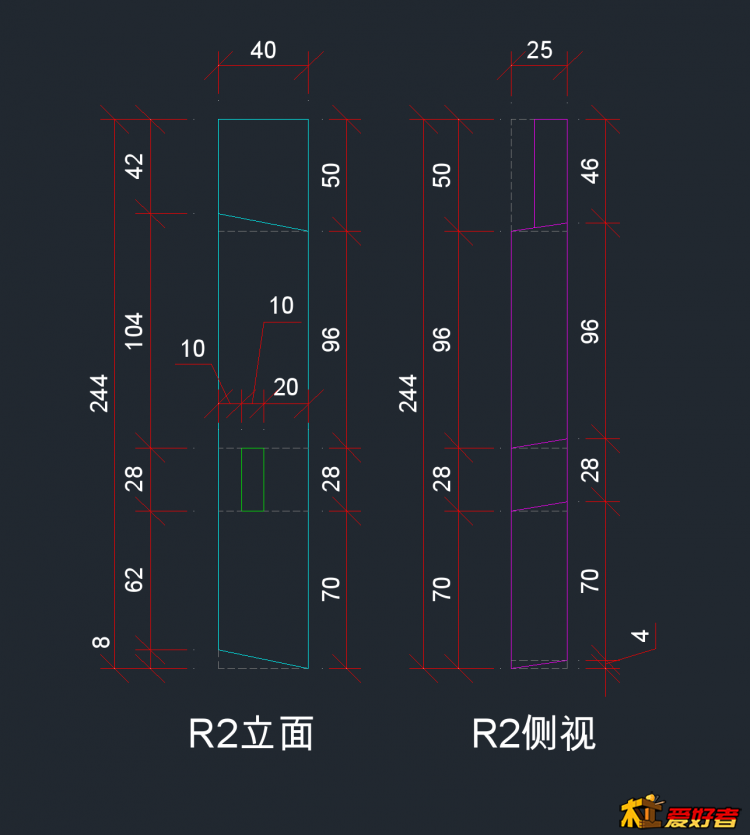

单条腿的划线，立面角度为10：2，侧视角度为10：1.5。凳子腿由上至下划线分别为50-96-28-70。

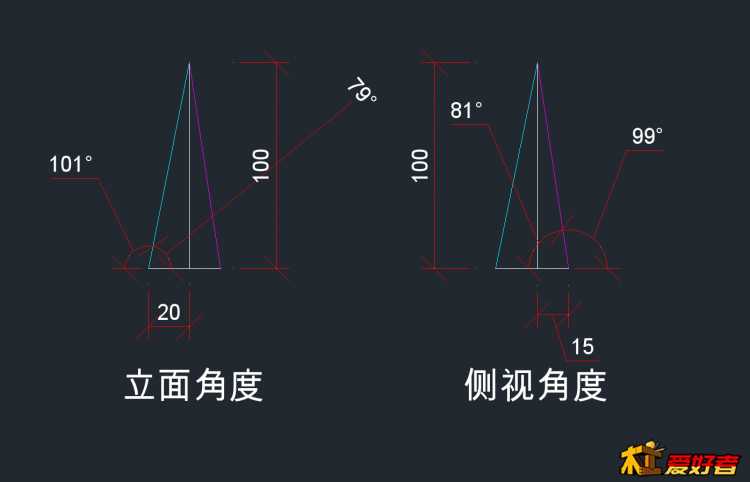

下面是角度标示，青色对应立面角度，品红对应侧视角度。

前两天掏了把榫眼凿和一把锉刀，暂时还没收到，只能先纸上谈兵，工具到了就开干。
划线部分如有失误之处，请老师傅们指正。

四腿八叉.dwg (164.91 KB, 下载次数: 26) 本人系统更新后CAD保存版本低于2013就会出现乱码，所以CAD需要2013以上才能查看。

X.lin · 发表于 2017-1-5 01:09:46

更新备用

爱犬叫牛牛 · 发表于 2017-1-5 04:19:57

图纸设计的有模有样

张简单 · 发表于 2017-1-5 06:54:39

你的这个图纸不错想打印下来，过细看看，但是是黑色的底板，不方便打印出来看看，这个图纸可以用什么方法转换成黑白线条的图纸吗？方便打印的那种格式。

unc303 · 发表于 2017-1-5 07:24:37

应该三维建模，再在三维图上量尺寸才更准确。

菜板狂魔 · 发表于 2017-1-5 07:30:31

不要这样算角度，可以用一个角度把这个凳子做出来，简单勾股算出凳子横撑的长度，根号下坡度的平方+2 可以用三视图，也可以直接用三维软件画

春风语 · 发表于 2017-1-5 07:51:30

哈哈，不用搞得这么复杂，做老式实木橙子，向左向右的斜度是1寸远斜1.5市分，向两橙子的两边为1寸远斜2.5市分，按照这个斜度做个斜度尺划线就ok了！

靁木工爱好者 · 发表于 2017-1-5 08:03:54

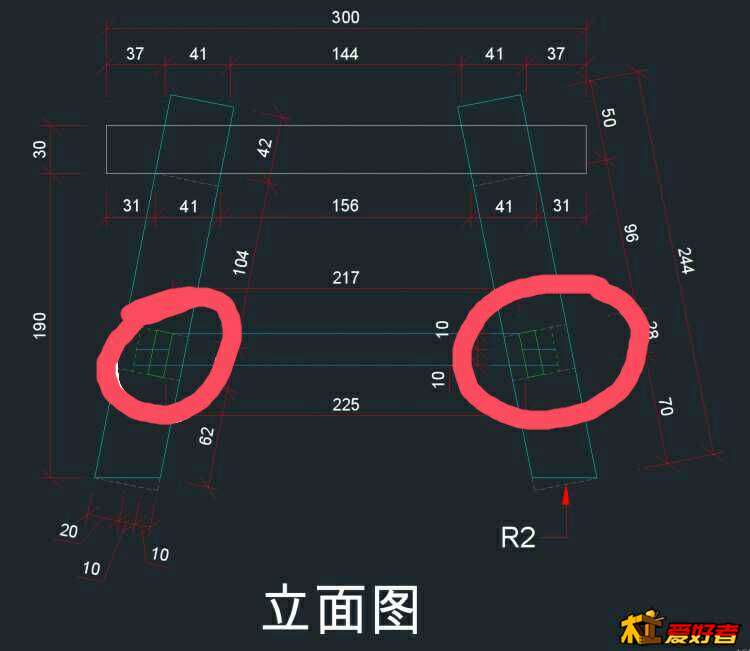

我觉的这两处好像不对

liao4091 · 发表于 2017-1-5 08:35:26

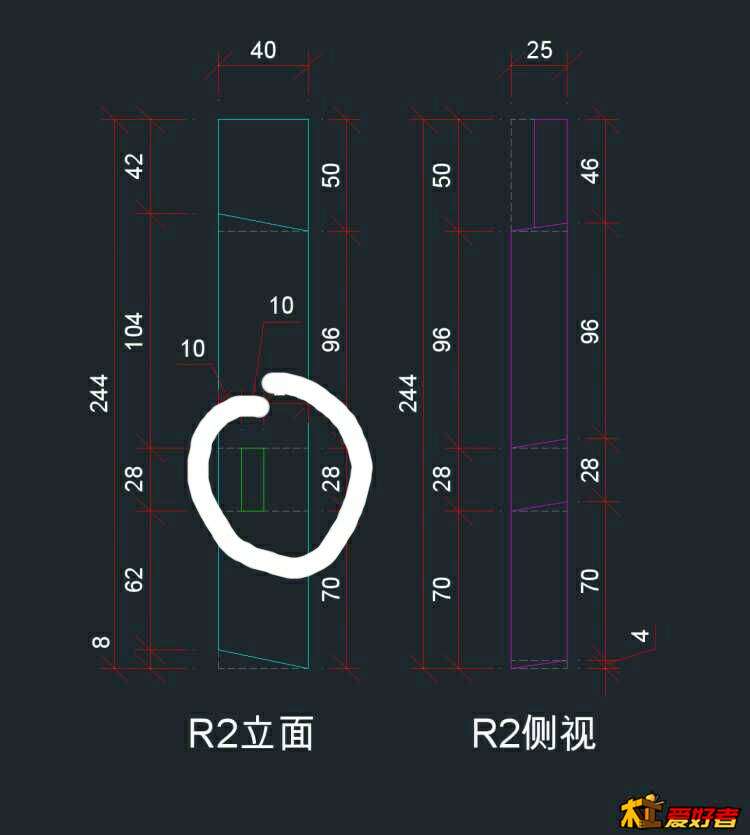

R2侧视图没看懂.挨着榫头画的那条线是干什么用的，锯还是不锯

胡洋师傅 · 发表于 2017-1-5 11:58:47

复杂了。。。你准备用什么做

X.lin · 发表于 2017-1-5 12:33:26

张简单发表于 2017-1-5 06:54
你的这个图纸不错想打印下来，过细看看，但是是黑色的底板，不方便打印出来看看，这个图纸可以用什么方法转 ...

已上传CAD文件，下载打印更清晰。如果没CAD，可以请打印店帮打印。

X.lin · 发表于 2017-1-5 12:38:06

春风语发表于 2017-1-5 07:51
哈哈，不用搞得这么复杂，做老式实木橙子，向左向右的斜度是1寸远斜1.5市分，向两橙子的两边为1寸远斜2.5市 ...

嗯，你说的是10:1.5和10：2.5的坡度。我现在图纸上是10：1.5和10：2.0的坡度，划线时也是用活动角尺画。

X.lin · 发表于 2017-1-5 12:40:03

菜板狂魔发表于 2017-1-5 07:30
不要这样算角度，可以用一个角度把这个凳子做出来，简单勾股算出凳子横撑的长度，根号下坡度的平方+2 可以 ...

勾股定理还老师了，看来的温习下

X.lin · 发表于 2017-1-5 12:43:08

靁木工爱好者发表于 2017-1-5 08:03
我觉的这两处好像不对

在三视图中画参考线对照过，可以对应上。

X.lin · 发表于 2017-1-5 12:51:05

liao4091 发表于 2017-1-5 08:35
R2侧视图没看懂.挨着榫头画的那条线是干什么用的，锯还是不锯

R2侧视图中榫头下方的灰色虚线是长度参考线，活动角尺画角度起始的依据。这条线是不剧的，榫头左边画灰色虚线部分是锯切掉的部分。
