对我的Pantorouter仿形机进行改进！（图文+视频）

lbck21

非常详细 不过像我这么笨的人 还是没有看懂~！

qxy1949

你好，这个仿形机除了开榫之外还能做些别的事蛮？

dearliar

看了视频，很赞。佩服佩服

枪好肾强

东西很好，只是电木铣的噪音是硬伤

dhz130

这个仿型机的制造者真的应当与figust联系，改正原产品的欠缺，使之更完美。长期以来，“中国制造”，被西方世界认为是粗制滥造的代名词。国人当有楼主的认真钻研的精神，改变中国产品在世界的印象。

figust

dhz130 发表于 2017-11-5 14:22
- j! c) l* r! @  r: w这个仿型机的制造者真的应当与figust联系，改正原产品的欠缺，使之更完美。长期以来，“中国制造”，被西方 ...

谢谢你的话！

子承父艺

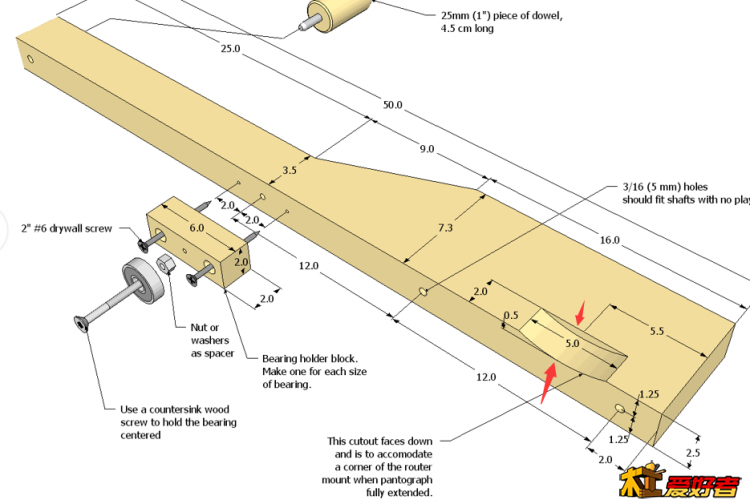

你好，大师，请问下 马蒂斯仿形机的摇臂部分，有一个弧形槽，但是我看你们发的成品上，那个摇臂上并没有那个槽


就是我标的这个箭头部位的，他画一个槽的作用是什么啊？
- }* q0 }. o2 ^论坛里面我发现你对此仿形机理解的比较透彻，所以请教你下，我也准备把你改进的部分做一个成品出来！

figust

子承父艺 发表于 2017-11-22 20:08
你好，大师，请问下 马蒂斯仿形机的摇臂部分，有一个弧形槽，但是我看你们发的成品上，那个摇臂上并没有那 ...

当这个摇臂抬到最高时，整个折叠架会形成一个扁扁的平行四边形，所以，这时，雕刻机的尾部（圆柱身体的雕刻机尾部都比前面更粗点对吧）会碰到折叠架摇臂的这一侧，那就需要掏掉一点，不让它们碰到干涉。
$ J" p( r$ ^5 F  t希望我的解释能帮到你

子承父艺

figust 发表于 2017-11-22 22:10
. |! N( z  c, h6 L8 Y$ K当这个摇臂抬到最高时，整个折叠架会形成一个扁扁的平行四边形，所以，这时，雕刻机的尾部（圆柱身体的雕 ...

明白了，另外我准备参照你改进的几个部分进行仿制，自定心那个地方始终没有看明白！使用的材料是45#钢，准备做两种风格，一种是铣光的，表面光洁的！另外一种是喷砂打磨的，你还有其他什么建议吗
% ~7 k& N- V0 k! n

figust

子承父艺 发表于 2017-11-22 22:27
明白了，另外我准备参照你改进的几个部分进行仿制，自定心那个地方始终没有看明白！使用的材料是45#钢， ...

模板轨迹是刀头轨迹的2倍，所以模板处抬高2，刀头则抬高1，木料厚5公分，在模板处以基点开始获得5公分高度，刀头中心则由和台面水平抬升2.5。模板处的基准点获得是用刀头中心对准台面齐平后，在模板处自己做一下标记
2 l+ U" e7 t3 v, F3 ^! J

榔头户外

牛气！！

来自安卓APP客户端

无名雕手

多谢分享，牛牛牛牛
