楼主: 方天戟

用简单工具便宜材料做了个可升降儿童椅

   火... [复制链接]
发表于 2010-10-3 00:51:09 | 显示全部楼层
大师中的大师,木棒在你手中都可当剑使,强!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-10-3 10:02:43 | 显示全部楼层
本帖最后由 方天戟 于 2010-10-4 09:15 编辑 , A5 Y- l+ h4 ~
十一强帖!过程讲解非常细致。就是固定锁没看明白。能否补充说明?. |$ }2 e) \, h6 T6 e6 ]6 n
铅笔刀 发表于 2010-10-3 00:01
+ k* L& O* v9 |  R% |1 F, I
$ [, K/ A$ ?! r- s# u0 A! t5 u/ H2 a

/ U- u; P8 o2 J( o  t3 R5 ^& q我做好后就给我妹妹了,他们出去旅游了,还得过几天才回,以后再补照几个吧。
/ O5 I; _; y+ j% W+ S$ K其实也简单,

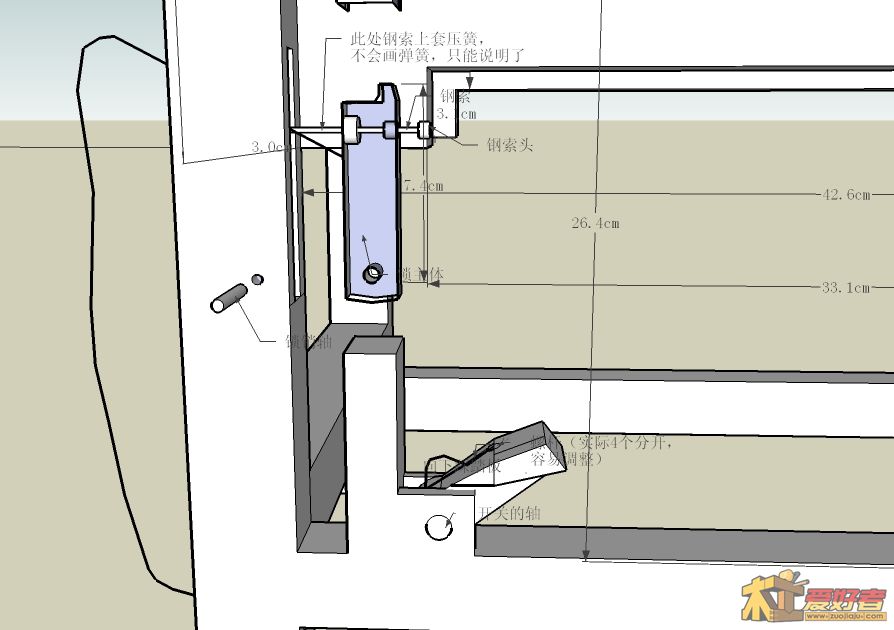

  [0 p( M8 ~1 j: X1、在4个立柱内侧竖向挖宽13*高100*深25的坑,并在坑侧离底10mm离边11mm钻3mm左右孔,安装销轴用;在背面离坑底65mm左右钻2mm左右孔,穿钢索用;
0 Q& B. W; h% T* r: p2、用扎实点的小木块做长75左右*宽20*厚12的锁体,宽侧离底10mm中心钻4mm左右孔(此孔应比立柱上对应的销孔大,这样锁体活动自如,但座子升高锁受力时锁体将重力传递到立柱上,而不是通过销轴再传递到立柱上,这样销轴基本不受力,就不容易变形);窄的侧边离底65mm左右(与立柱对应,可略低)钻2mm钢索孔,并在背面将孔扩成直径约6mm左右深约5、6mm左右,以装钢索头;锁与立柱间的钢索上穿压簧,压簧与立柱和锁体连接的地方可钻能装下压簧的孔,定位更好,当然不钻也可以;锁体的上端内侧要按打开后接椅腿上横钢筋样式修成弧形,而外侧5mm左右要略高并对外修成斜坡,这样即使误踩踏板也由于高的部分卡住而不会开锁,保障安全,修成斜坡是开锁后降低椅子顺畅;我的钢索是从修电动车、摩托车的地方捡的,没花钱,我用的长的,拆成每股4根,太多太粗的话反倒活动不好,太少怕断;钢索头是用铝合金门上那种拉紧的铆钉去掉铁芯截短锤紧做的,实际焊接更好,但我没有设备,试过还紧就算了,有设备的可焊接,更好;压簧我用的10mm*35mm的感觉差不多了;销轴用的铁钉;安装时要在立柱坑底用凿子略修成弧形,用锁体试下,活动自如并刚好接触最好;
$ g6 C3 E+ D8 X# c* X; s" b$ h3、踏板我用樟木做的,因其较纠结,不像梓木易开裂,长约120mm(具体忘记了),高约30mm,轴处厚12mm;轴处修成弧形并开深约2mm圆弧槽,放钢索用,弧形顶部敲进用铁丝弯的钩,以定位钢索,不至滑出;离圆弧底15mm左右离底15mm左右(具体忘记了,主要要保证强度并能使踏板踩下前锁能完全闭合踩下踏板开锁后锁能完全打开,还都要有点余量)开4mm孔安装销轴;不锈钢座我用原来装修时剩的大C型玻璃夹钻4mm孔做的;底座用螺栓与木枋紧固;所有钢索分别用螺栓与踏板紧固,不要用自攻螺丝,易滑易坏;. t, h/ P! F4 Q1 B% L6 m: b' W
4、在立柱、木枋等各钢索经过处开槽、钻孔,分别连接到踏板上并调整能顺利开锁、闭合并应有一定空行程;钻孔时应尽量避免直角拐弯,钻斜的,那样相对减少摩擦阻力,减少阻滞,也减少磨损;在个摩擦表面涂蜡油,就是蜡油冷却后的固态凝结,当然最好先热时涂一遍,使其渗入,然后涂凝固的,好保留,相当于打黄油吧,但比黄油明显环保、污染小。; _( [2 v* |& Q" a4 W
, {# K3 x2 w+ t) {/ O* ~5 n 儿童饭桌2.skp (198.3 KB, 下载次数: 96)
2 L5 w9 `7 A6 k+ u# S- ]: ?) ]不会画图,没描述仔细,抱歉。) f2 Z  I# _  l
如还有问题,尽管提,我会的就回答4 N6 u, i% v8 c' A4 ?

+ z7 [2 D1 g. Z+ v
回复 支持 反对

使用道具 举报

发表于 2010-10-3 10:59:35 | 显示全部楼层
回复 57# 方天戟 的帖子: ?: P) o+ i! G# q+ t
嗯,祝你越做越好。
# c: V" Z. r' F$ l: l. |+ ^) \; V$ S  b# h6 s# y+ n1 N6 R9 G

回复 支持 反对

使用道具 举报

发表于 2010-10-3 11:19:21 | 显示全部楼层
LZ太强大了
回复 支持 反对

使用道具 举报

发表于 2010-10-3 11:43:43 | 显示全部楼层
人才啊!!佩服啊。% o& N9 {, ~; w: j
回复 支持 反对

使用道具 举报

发表于 2010-10-3 21:36:19 | 显示全部楼层
强悍9 C7 H) m6 j8 U( K8 Y9 k3 o
有点复杂
1 G; ~8 l3 [0 O' d: H& g- {- n不好学
回复 支持 反对

使用道具 举报

发表于 2010-10-4 22:19:40 | 显示全部楼层
强人啊,够有耐心的
回复 支持 反对

使用道具 举报

发表于 2010-10-4 23:51:31 | 显示全部楼层
太强了,这手电钻除了不能当老婆用外,LZ你都用绝了!
回复 支持 反对

使用道具 举报

发表于 2010-10-5 07:54:29 | 显示全部楼层
老大,太佩服了,我等 没有 很多工具的终于找到了偶像 啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-10-5 08:09:18 | 显示全部楼层
本帖最后由 方天戟 于 2010-10-5 08:18 编辑
, a3 s& [5 V. w+ p5 D9 a4 o2 r7 x9 M7 W9 h* v1 L
帖子这么火我倍感荣幸!向各位国庆期间辛苦回帖的兄弟致敬!并再次感谢老李!我将继续努力,争取多出更好的作品,并及时回复,以此感谢各位兄台!
5 W7 f4 f3 {9 h: X) B: r6 p$ Q* a其实每样工具的功能都挺多的,只在于使用的人怎么去发掘而已。
* Y4 d0 `) Q3 M: R& ~1 G- \安装锯片、打磨片等时中心孔都不是与轴一样大的,那样就得做个变径的垫片,我就是将平垫装电钻上,将金刚石锉刀绑木棒上,开动电钻将平垫磨到合适大小做成的;我还买了个小砂轮,装好后将速度调到最小,一样可以用的;还有打磨时直接装砂纸,我也做好了准备,应该可行的。
: W3 Q) {" r9 h0 K' O7 e我原来准备将题名叫做“玩转手电钻”但在http://www.zuojiaju.com/forum.ph ... 7%EA%2B%B5%E7%BE%E2帖子里发了几个图片后反响很不好,反对的一大堆,为不犯众怒,也为低调,更为突出重点,才改成现在的帖子题目的。
% e; S# p; y# D4 _( ]7 Q" E要说手电钻危险,在过个斑马线也可能被撞飞过个桥可能塌住个楼也会倒下个大雨就得担心泥石流的年代,手电钻的危险属于自己可控制的范围,那锯片肯定是飞不出来的。机体已经与木板牢固的捆在一起,锯片牢固的锁在轴上,而且旋转方向跟螺帽旋紧方向是反的,这样越使用就越紧,根本不可能松动,而且锯片在两块固定的板子中间,即使松了也无法脱出;至于烧坏,用心使用就不会有事,推的时候要慢而匀,不要太猛,一旦声音不同了马上停,等下再推,如此循序渐进不会有任何问题;每次使用前要检查固定是否有松动、有无掉齿、活动是否灵便、线路是否正常,等;使用过程中时刻注意声音变化及各种异常,勤检查慢推进,不要强行使用野蛮操作,不要连续使用太久;使用后也得检查紧固等情况并适当润滑。. i8 h4 b) `6 Q, t- M
如果没样工具都配齐,以我目前的财力不好完成,也没必要,而且储放也是个大问题,当然我前面已说得很清楚,一钻多用由于配合的原因是会影响效率的,所以如果我再做大点的东西(昨天又在木材回收站找了些梓木枋和樟木面板,但因为长沙中秋国庆一直低温阴雨,湿的,并有变形,还得压段时间,准备做点小孩书桌和椅子先给小侄女)肯定要买个电圆锯,目前正在寻访,想找个国产的9寸的性价比好的(目前打算东成的,但还没找到实物),不知各位DX有否可推荐的,先谢了。# ?9 y1 ?! n  R1 h& X( P+ e' i
我肯定不会买国外品牌的,尤其日本鬼子的,奉劝各位也支持国产,否则哪天八国联军打自己国家自己亲人的子弹真会是你赞助的!我家电等全国产的,没有国外品牌(是否杂交的咱就不知道了)。
回复 支持 反对

使用道具 举报

发表于 2010-10-5 12:56:04 | 显示全部楼层
楼主利害,工具利用得很神.
回复 支持 反对

使用道具 举报

发表于 2010-10-5 13:00:24 | 显示全部楼层

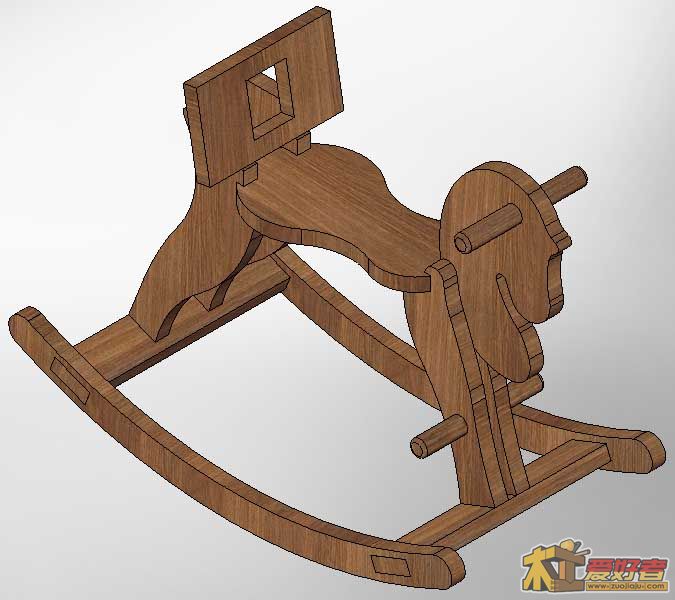

木马

木马
楼主,有空时,这个帮我做个,谢谢
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-10-5 15:25:45 | 显示全部楼层
回复 76# LJR981217 的帖子
! a8 ~7 s6 q0 }$ C/ y
9 G9 u2 i3 s% B1 Z: L9 @# p' A: k! }% r) q; N3 o
兄台太看得起小可了7 ~/ k  G& t; v" f% C' K
图也很漂亮
7 x+ o9 }# n' W5 y1 Q不过我还没达到接活的水平,也没这打算,何况长沙到福建运费估计也够买一个了$ X" |9 O  z  v
不过还是谢谢兄台抬举1 P* k# _4 h; K3 D' }& h
并且有可能照图自制一个给小辈,介意么?
2 Z0 ?# X5 F. r* x: N谢谢
7 e1 J8 n4 K8 m- M% Z0 J
回复 支持 反对

使用道具 举报

发表于 2010-10-5 20:43:01 | 显示全部楼层
一把电钻用得神出鬼没风生水起,太佩服了。所以说有时候不在于工具的好坏,在于使用工具的人是否能够钻研。儿童椅做得很有水平,相当佩服
回复 支持 反对

使用道具 举报

发表于 2010-10-5 21:54:14 | 显示全部楼层
这个要学习,好想自己做一个,不过有点难,赞!
回复 支持 反对
