中了小黑的毒,而且不得其解-----尚未成功的旋风集尘器

  [复制链接]
 楼主| 发表于 2010-9-27 17:48:25 | 显示全部楼层
[img][/img]
# s7 c! b/ I. F: q锥形细节
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-27 17:48:52 | 显示全部楼层
[img][/img]
, j% \4 ?+ B0 C0 I6 p. Z锥形细节2
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-27 17:49:26 | 显示全部楼层
[img][/img]
& g7 @5 Z' x2 [- m锥形细节3
  }% f% L; d/ N6 k: [7 V/ o
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-27 17:52:26 | 显示全部楼层
除了吸刨花方面,吸尘器也吸入小部份刨花,请各位木友指教,谢谢
回复 支持 反对

使用道具 举报

发表于 2010-9-27 18:02:16 | 显示全部楼层
本帖最后由 佳宾 于 2010-9-27 18:12 编辑 ' `! N- [9 {. K' E0 L; {1 r# P

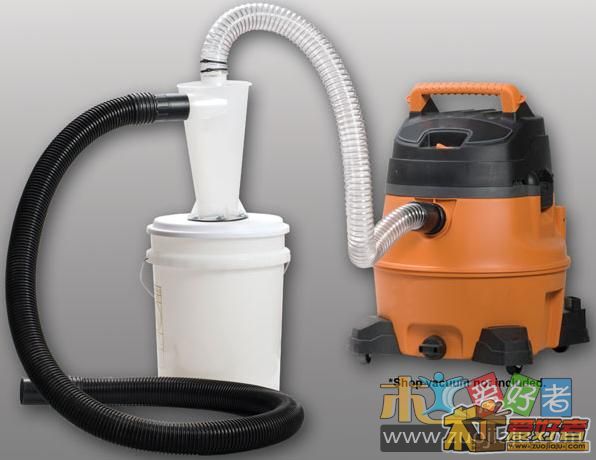

9 }+ O7 o7 \# D! x6 T你这个进口的角度有点偏直,不过你个进口太粗了。换成中出口一样粗的管子会好很多。我想你仿东西没有抓住重点。' C6 V; X2 r- l& x% V' c. q
0904171516c97b92e809d0b6e1.jpg $ B3 ]+ p4 J+ m# {* }
回复 支持 反对

使用道具 举报

发表于 2010-9-27 18:08:03 | 显示全部楼层
我也关注了旋风集尘器的做法,你这个顶部管子太长,仅需超过侧面进气口就行,感觉进气口也太大了点吧
回复 支持 反对

使用道具 举报

发表于 2010-9-27 19:08:59 | 显示全部楼层
本帖最后由 =saga=f117whw 于 2010-9-27 19:14 编辑
( N4 F4 A: R5 w+ k" L
1 u: c; k. s5 J这个失败最主要的原因是因为横向相切的管子做的角度太直了,应该是相切的角度,这样木屑才能沿着锥桶旋转,你目前这个角度破坏了气流的通路。其次是进气管太粗了,抽气管产生的吸力不够,导致吸力不强。再就是将变径的地方改改,你用的这个变径太直了,不利于木屑的排出,最好也改成锥形的,不然总有木屑会卡在这个地方。参考帖子http://zuojiaju.com/forum.php?mod=viewthread&tid=55501&page=1&extra=#pid944580
' o/ V' T4 y3 y1 |4 O2 O3 A: L3 N2 M  h
回复 支持 反对

使用道具 举报

发表于 2010-9-27 19:13:55 | 显示全部楼层
进料口太直,应该管壁和锥桶壁成一条直线,还有就是吸尘器口太小估计直径没有50MM吧!而压刨口要100MM,吸力太小,还有就是锥桶上吸尘口应该只正中心,深入锥桶内的部分略低于桶壁近料口一点,切记锥桶进料口要比吸尘器链接口一致或者略小,你这个进料口比吸尘口大,吸力减少了 百分之60以上" t" |& s' o1 P: H8 B. F. H9 T
回复 支持 反对

使用道具 举报

发表于 2010-9-27 20:00:37 | 显示全部楼层
进气角度应该切向;负载过大,那是个压刨吧,个头那么大,出渣量太大。
回复 支持 反对

使用道具 举报

发表于 2010-9-27 20:35:43 | 显示全部楼层
[/img]
5 _& o! @- |3 l0 Z9 `( r  W压刨刨花出口
  o; A- n) U% a; x爱是永恒 发表于 2010-9-27 17:41

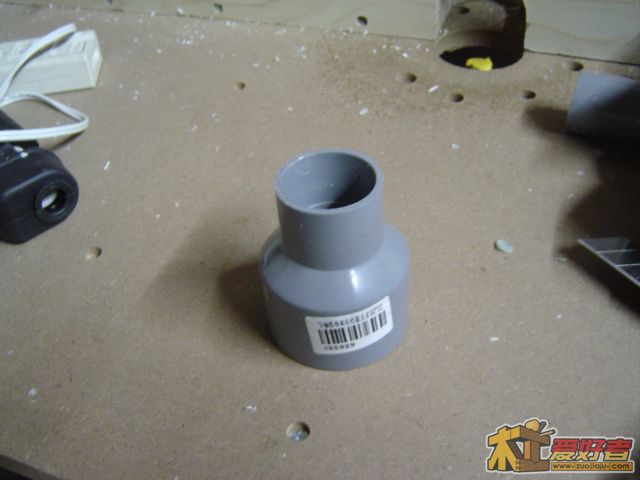

% b4 E& W  f) y. E  t% m1 w这里堵塞应该与旋风集尘器无关,主要是你的pvc变径管接头将刨花卡住了(我也曾遇到过类似的问题),粗管变细管的变径接头的形状应该是像喇叭口那样逐渐由粗变细才不容易卡住刨花,起码也要像我照片中这样有一个坡度。你的那个变径接头太容易将刨花卡住了~~~~
回复 支持 反对

使用道具 举报

发表于 2010-9-27 20:38:55 | 显示全部楼层
细管接大管造成大管内吸力不够,我也试过用这种方法接压刨,只能吸少部分木屑# ~0 P; J' t# ~: N
aaa77770000 发表于 2010-9-27 20:20

! n! y' ]; Q# }1 f我也觉得有可能是这个原因,还要看lz的吸尘器吸力是多大的,如果吸力够大,而且整套系统密封度很好的话,应该没有问题~~~~~
回复 支持 反对

使用道具 举报

发表于 2010-9-27 20:41:40 | 显示全部楼层
[/img]
% ]# Q. i1 D  s: i+ p( e" {锥形细节3
; N, `" Q& T4 @% Q爱是永恒 发表于 2010-9-27 17:49
( \8 y) q8 M% A7 w. T; X# d# p" B
你在调节那个与锥桶相切的管子的角度之前,不妨先试试将那个竖直管子在锥桶内部的长度缩小一些,也许会避免少量刨花进入吸尘器。如果不能解决问题,再调整相切的管子角度不迟~~~
回复 支持 反对

使用道具 举报

发表于 2010-9-27 20:59:34 | 显示全部楼层
这个失败最主要的原因是因为横向相切的管子做的角度太直了,应该是相切的角度,这样木屑才能沿着锥桶旋转,你目前这个角度破坏了气流的通路。其次是进气管太粗了,抽气管产生的吸力不够,导致吸力不强。再就是将变径的地方改改,你用的这个变径太直了,不利于木屑的排出,最好也改成锥形的,不然总有木屑会卡在这个地方。参考帖子http://zuojiaju.com/forum.php?mo ... mp;extra=#pid944580* E) Z3 S: h- e# s4 L$ {+ f
(這位師傅說得及表達得太清楚了,說得十分好)  朋友文字表達力强.好好好...........
回复 支持 反对

使用道具 举报

发表于 2010-9-27 21:06:27 | 显示全部楼层
木屑经过进屑口后,由于自身的重量应该掉落于桶内,但是你的这个结构貌似回流了。建议你把吸尘口和进屑口换个位置试试,这样对吸尘器的吸力要求小些。
回复 支持 反对

使用道具 举报

发表于 2010-9-27 21:51:28 | 显示全部楼层
进口太大了吧。
回复 支持 反对

使用道具 举报
