雕刻机做榫模具-B组

支羽

说是来参加大赛，不如说是来体验。因为正好想发个用雕刻机做榫卯的帖，恰好符合第四届大赛的内容，我就斗胆发在这，我不是来得奖的，我是来参合参合的。呵呵，因为自己没有好相机，实在没有好的效果。

3 i& T% L5 W' e" k/ F9 j言归正传，做实木的木工活。经常遇到要打榫卯，这关要是过了，基本上可以虎一阵了，接触本论坛后就一直在寻找一个，既方便又实用，还有一定精度的做榫卯方法，首先PASS了开榫机，因为要投资，而且用途单一，家里也实在没地方放，坛子上有一些高手做出了自制的榫卯机，很佩服，但研究了半天，不知如何下手，实在是无法仿制，看着手里的雕刻机，我就想，就不能有一个简单的方法做榫卯吗？
' l7 Q+ v/ z5 N9 R& W
. H# z* E  g1 U$ u8 _一个榫眼应该包括以下几个内容：榫宽，榫肩宽，榫长和榫深。只要控制了这几个数据，就应该可以挖一个好的榫。
9 y' Z, B5 ?9 l1 L4 ]; X0 y/ L$ ?
我思前想后，浮想翩翩，憋了好一阵，最后成就了以下如此简陋不堪的制榫模具，虽简陋，但也有一定的精度，作出来的木制我觉得不差，可以拿出来得瑟得瑟。
) J5 R4 G) P( G

支羽

6 o! P) Q/ v% h' t" h

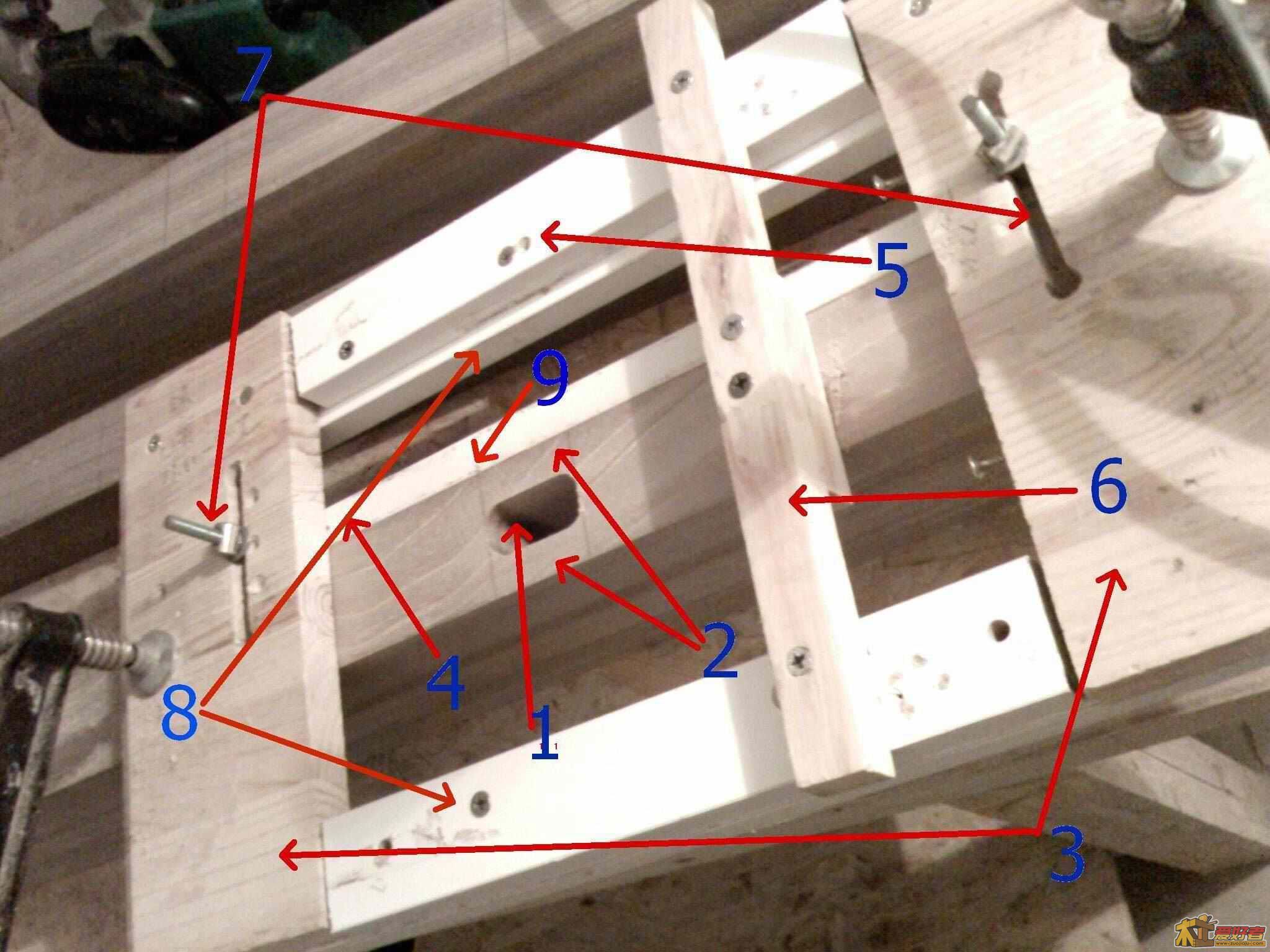

外观
1、榫。
; Q3 H6 J4 I) x2 `. ]1 D2、榫肩。
0 v5 B4 o* `! g1 x; q3、模具横挡板。
4、用来控制榫肩宽度的拨挡（可调）。
5、用来控制榫宽的档杆（可调）
6、榫长档杆（可调）
4 v" A2 V4 o" F; T# V4 N, w7、拨挡调节螺栓
8、模具侧板。
9、雕刻机开榫起始点。
- q  j3 |8 w! c

小金

真的假的

rootman

首先  支持 自主制作，请上  几张  实际 使用的 图片  ，看这个 看着 不明白

支羽

# C* c% Q4 H1 R" n! j/ b还真是得控制在200以内，谢谢安家美国。
9 C2 b' [. S' H3 _. p
. c. I7 u: z' A3 A1 S/ L6 @我再来说明使用方法。
; @2 ?; j8 }. t3 ~( f2 l6 P# Y开个榫，第一要素是要控制榫肩的宽度，也就是这个榫要开在板子的那里，离边差多远，这个数据很重要，而且，接下来的这一系列的榫都要一致才能满足要求。
如何调节呢？这里有个公式：拨挡9离挡板5的距离=73.65毫米-榫肩宽度。这不难理解，我用的是直径12.7毫米的刀，雕刻机底盘半径是80毫米的，再看看我的模具，就很好理解了。
6 x. h3 {9 q0 x- W5 W
在调节的时候，我用了卡尺，基本上能精确到眼睛能力范围内，也就是0.5毫米以内。
这是第一步，也就是确定图中1的数据。（图中有误，1应该到工件的边，而我画错了）

: r: r- g/ S. {- A+ `


9

爱是永恒

搞个开榫过程细节,单看模具我看不明白,{:1_220:}谢谢你

支羽

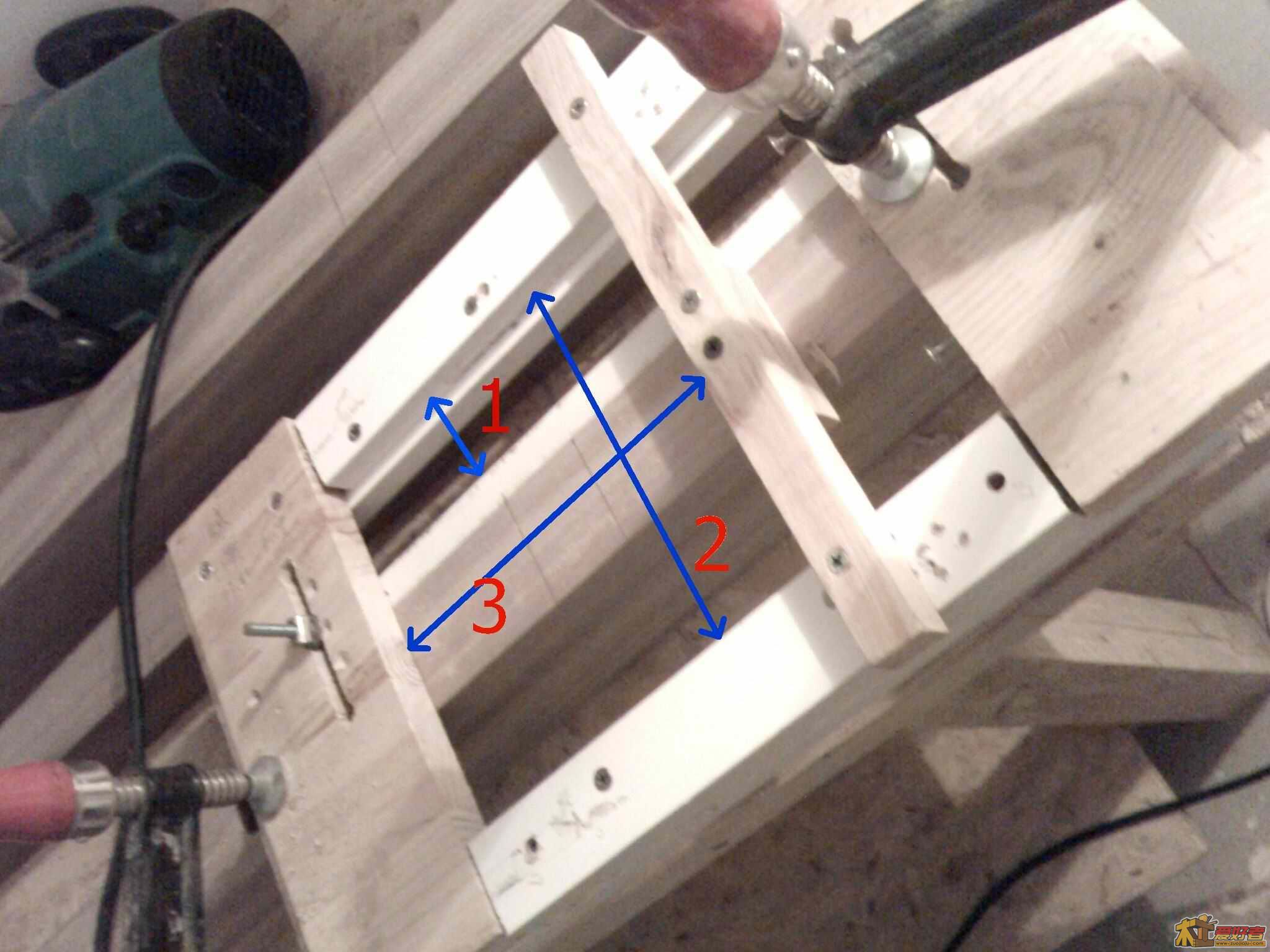

图2中的2是控制榫的本身宽度的，公式为，2的总长=160毫米+（榫宽-12.7毫米），这也很好理解。比如我想开个16毫米宽的榫，那么我调节图1中的5，与另一边的距离为：160毫米加上（16毫米-12.7毫米)等于163.3毫米就可以了。不要忘了我用的刀具数据和雕刻机底盘的数据。这不难理解吧。
; l& k" q3 O8 j, w% ^# S
图2中的3是用来控制榫长的，明白了上面的调节，就不难确定。

支羽

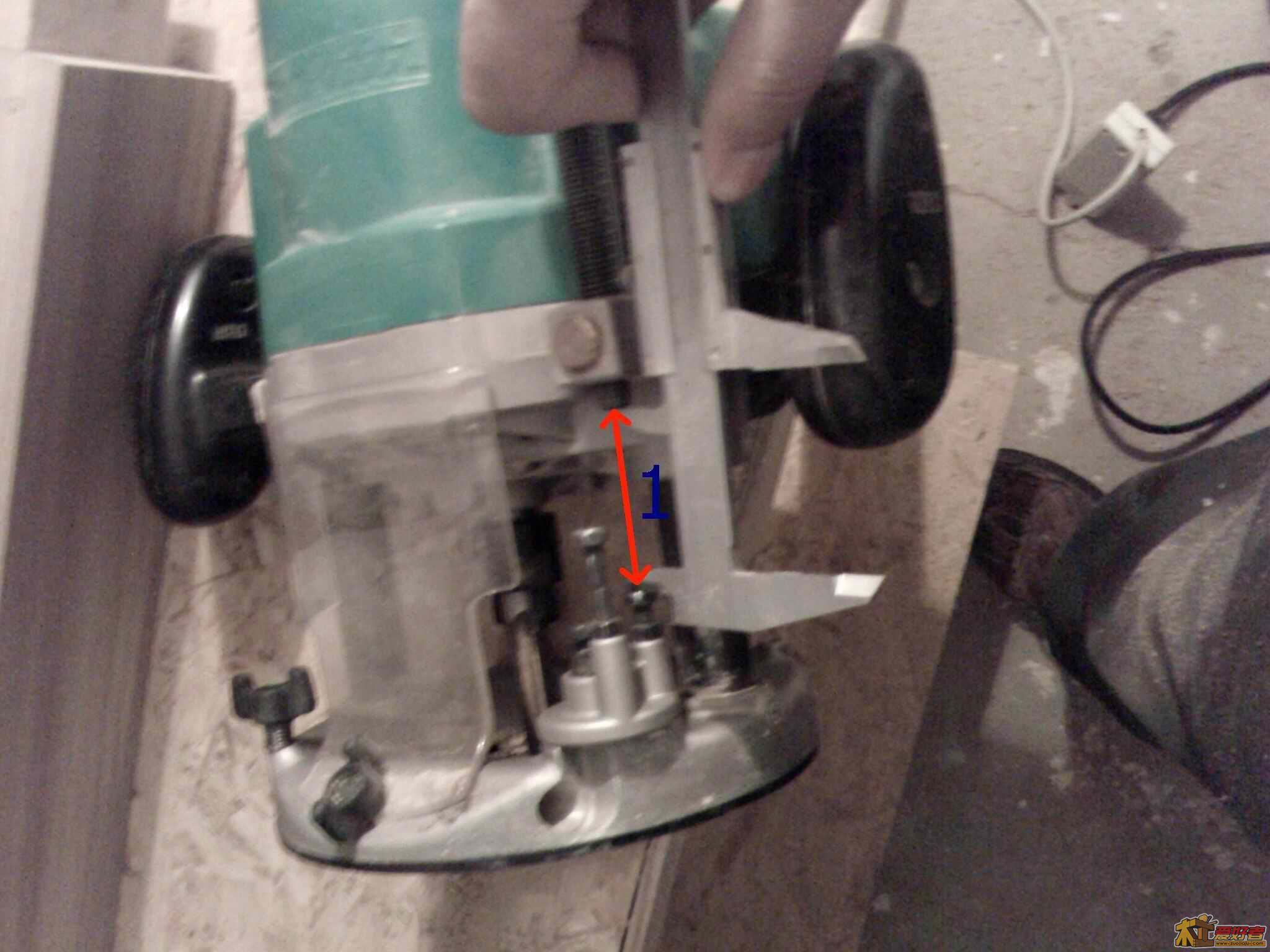

接下来确定榫的深度。很简单，看图便知。

xlpot

公的怎么办？？？母的好理解

一度平凡

很不错，简单实用，容易制做

支羽

好了，榫肩宽度，榫宽，榫长，榫深都确定好了，
" w+ V) ]& K* ]% A就来进行开榫吧。

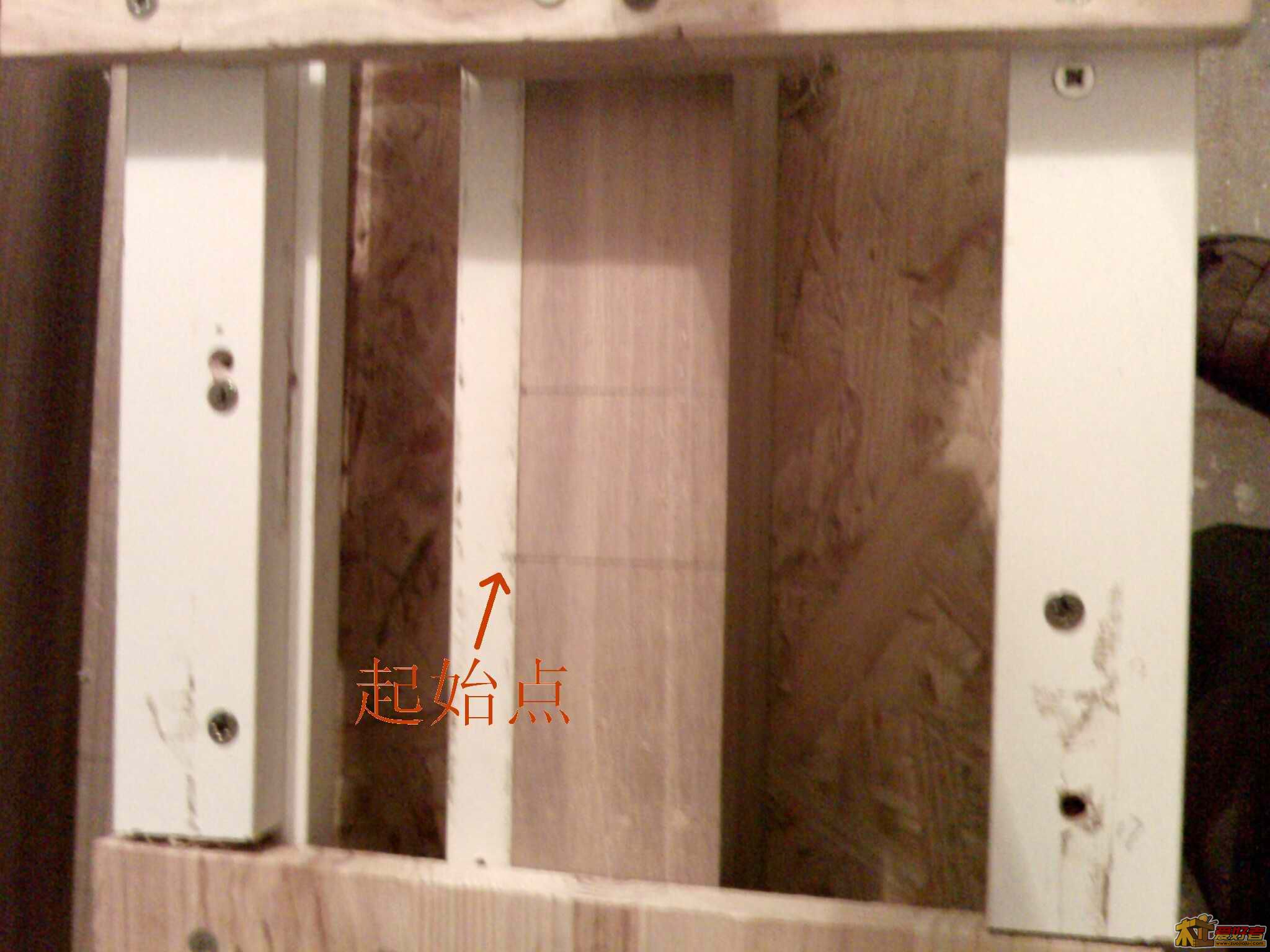

: h! e9 [: H. Y1 H, c6 A1 D拨挡上画有开榫起始点，我照的比较模糊，使劲
看，呵呵。起始点与榫线对齐，上夹子加紧模具。

支羽

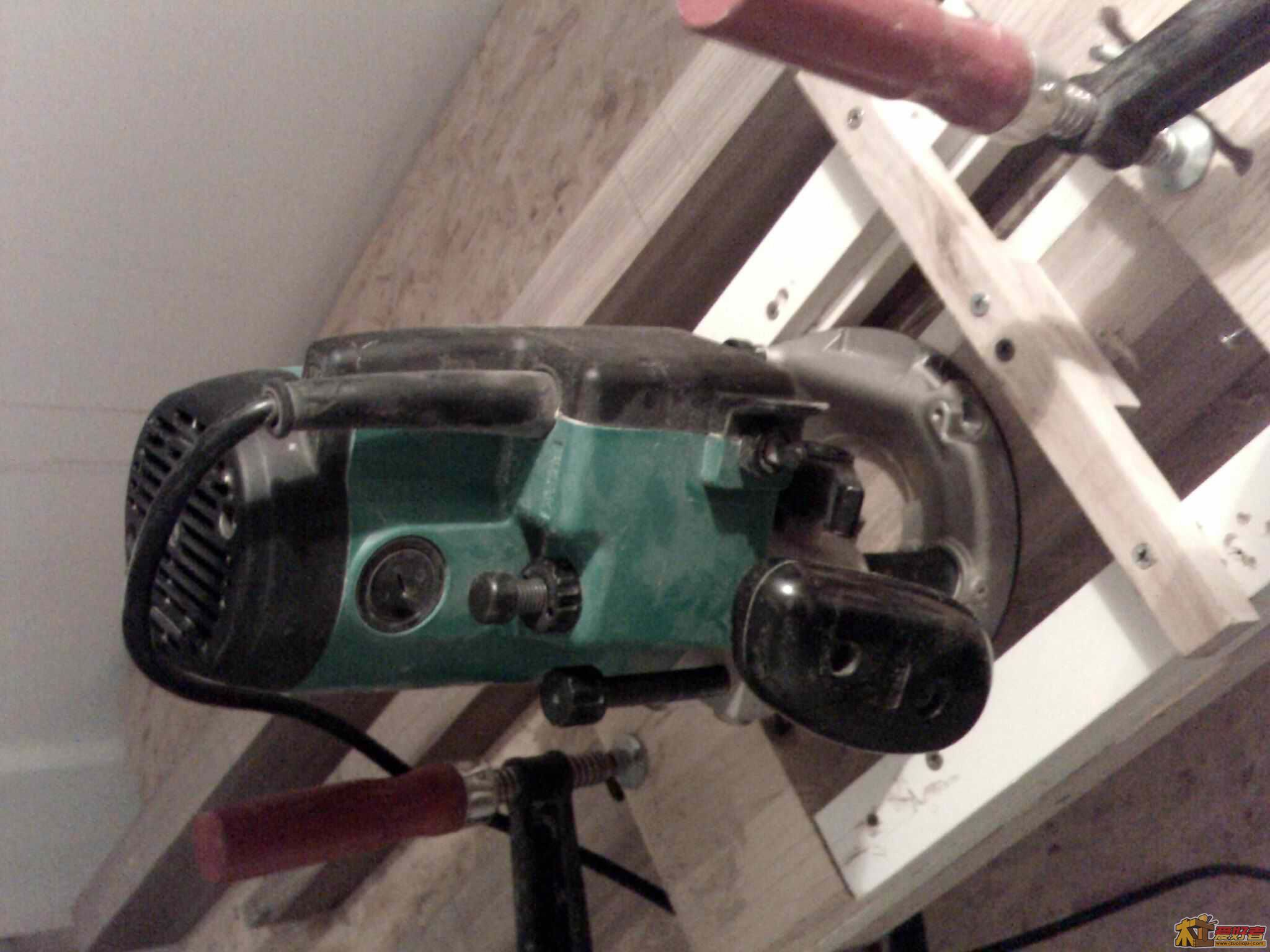

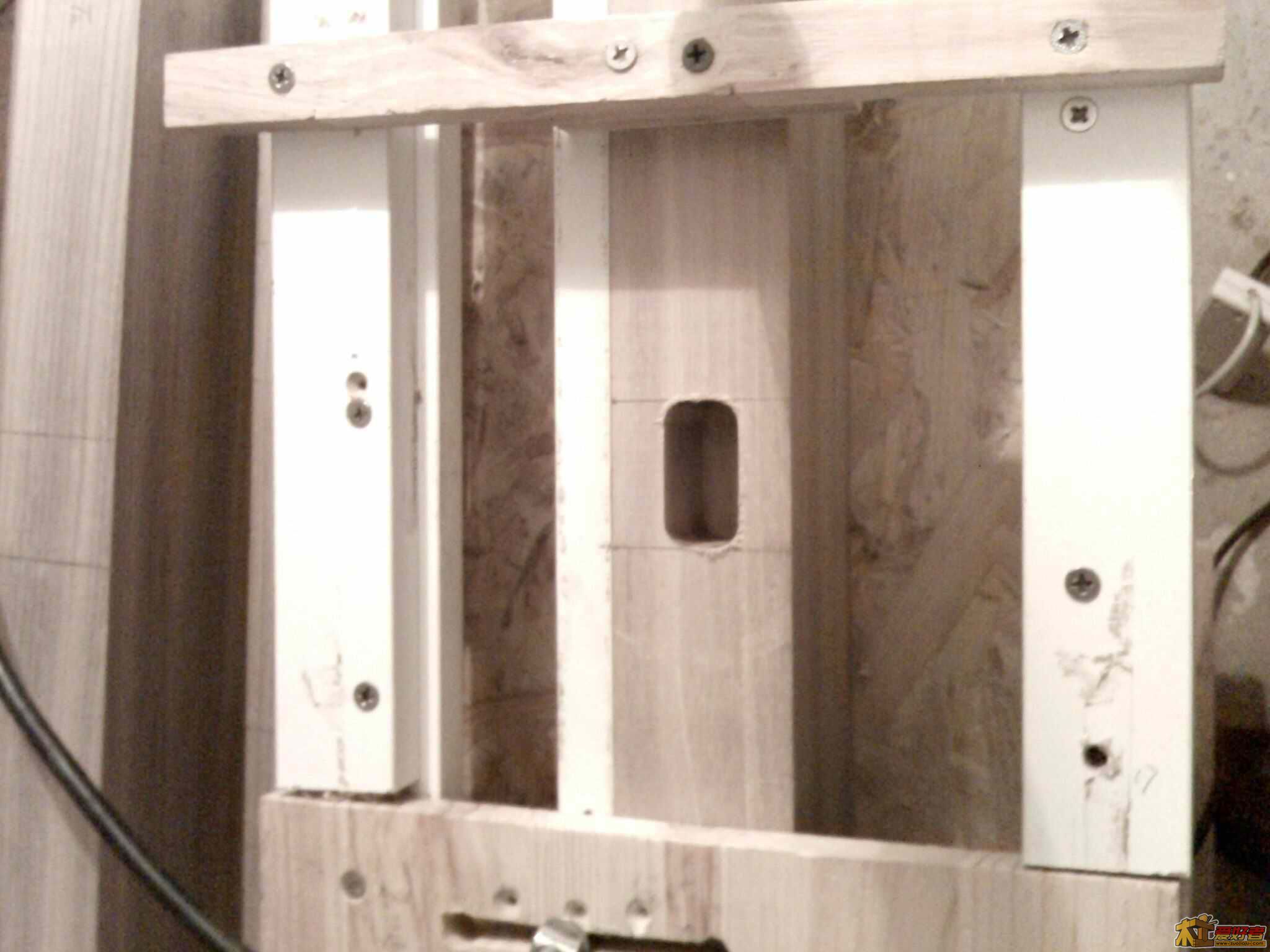

. ]' T& ^. q$ n: o4 p; Z上雕刻机，开始干活。开出的榫眼。

支羽

2 O! f2 j/ f) F: ?* `3 Z

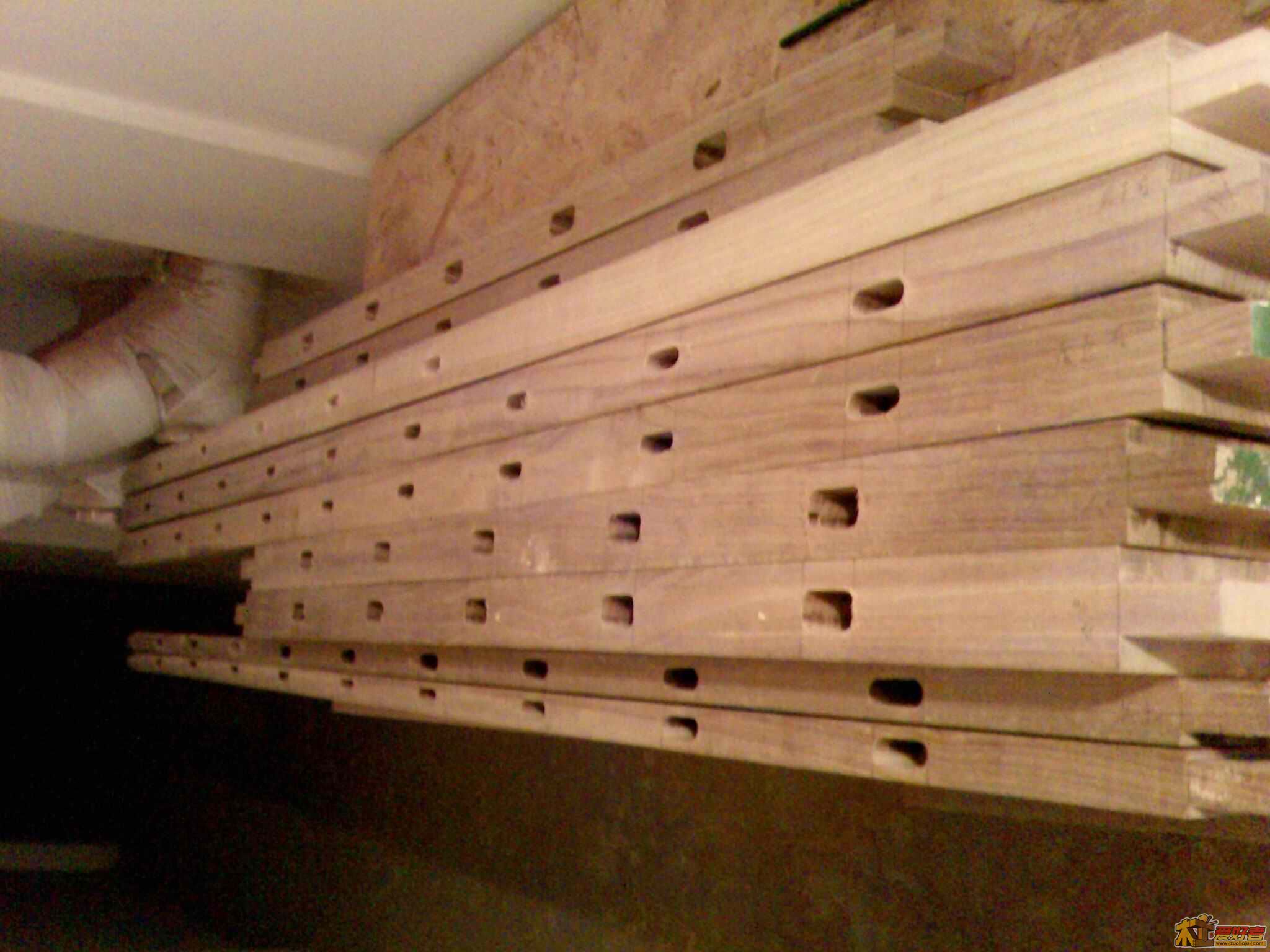

# R) ]+ f+ i5 h9 K6 V6 m不到2个小时，60多个榫眼挖好，要看清楚了，榫眼大小，榫肩距离都是不一样的啊。
; Z4 e' j5 |; _8 W这要是手工挖，这得多长时间啊。早累死不干了，不如喝点小酒，抽会大烟了。
6 S: c& v8 B- Q  l1 a（编辑修改数字）

支羽

有人问了，母的做完了，公的怎么办？欲知后事如何，且听下回分解。不是卖关子，实在是手机里没照片材料。下回补上，就原谅我一回吧。

支羽

先总结下优点，制作工艺简单也可以说简陋，材料随手可得，我捡了不知谁家扔的复合板料头，哥们我心想，我的妈妈呀，没有工业级的工具，可我有工业级的产品了。我把工业级的产品复制在木制上，不也提高精度不是。
% D7 r: w, a; o缺点就是外观不佳，榫宽不可随心所欲，我只是有三个选择，12.7,16,20。是用螺丝拧的。实在是没工夫搭在制作这上面。每个星期只有一天能干点活。如果有童鞋有能改造一下就更好了。
