自己动手（一） 欧式夹背锯

D-sight

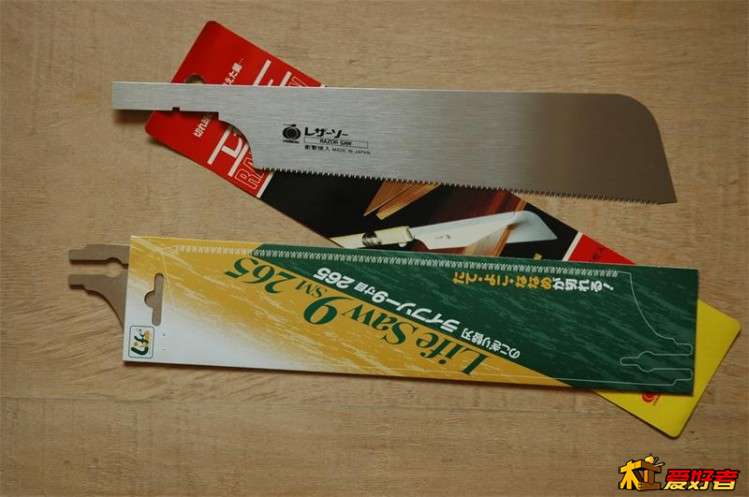

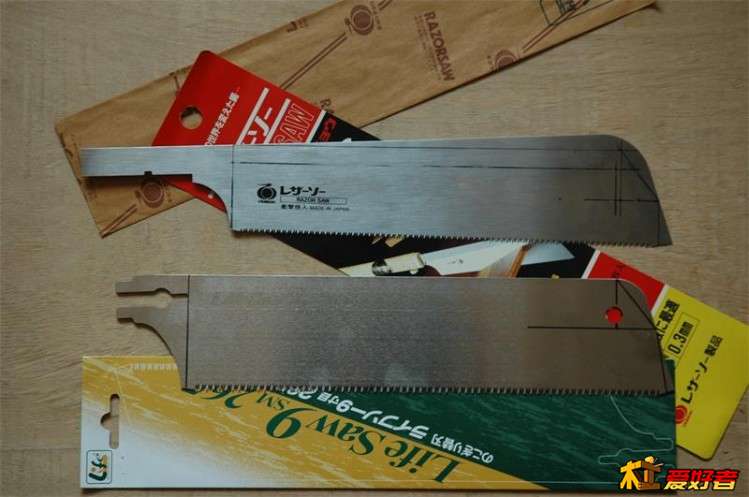

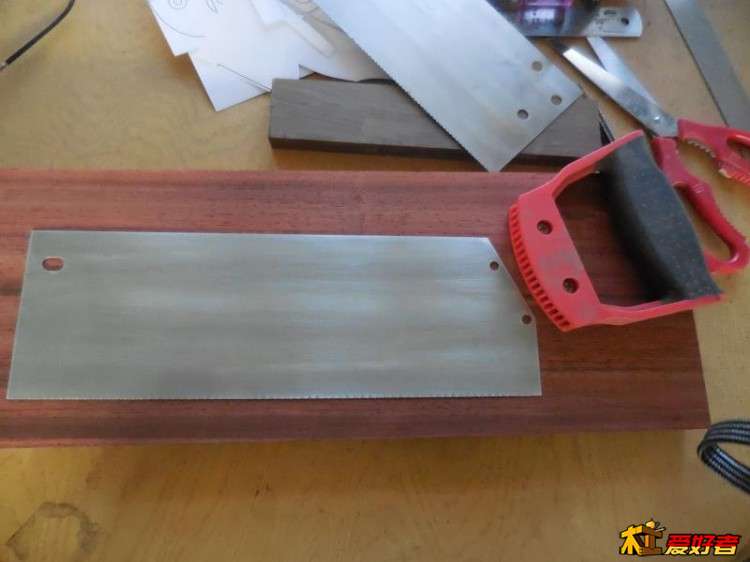

这是最初买到的两片日本锯片，上面的是玉鸟240夹背锯的替刃，锯板厚0.3mm。准备用来做9吋的燕尾榫锯。下面的是冈田265锯片，锯板厚度为0.6mm，可以做10吋的开榫锯或断肩锯。锯板感觉有点厚，后来又买了厚度0.5mm的玉鸟105锯片。

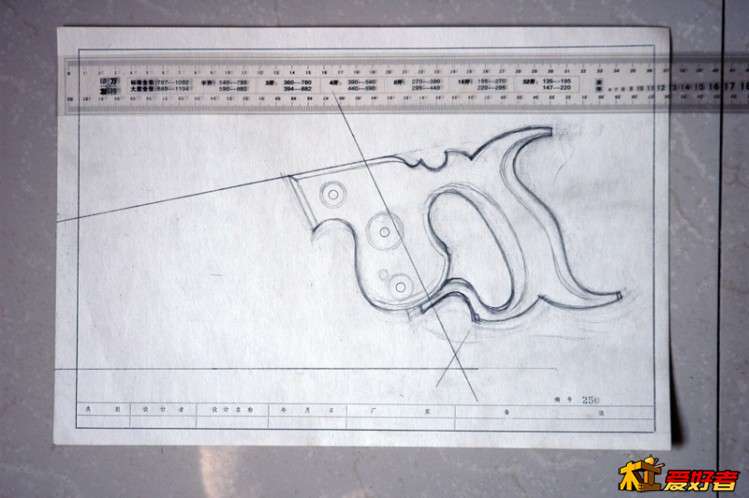

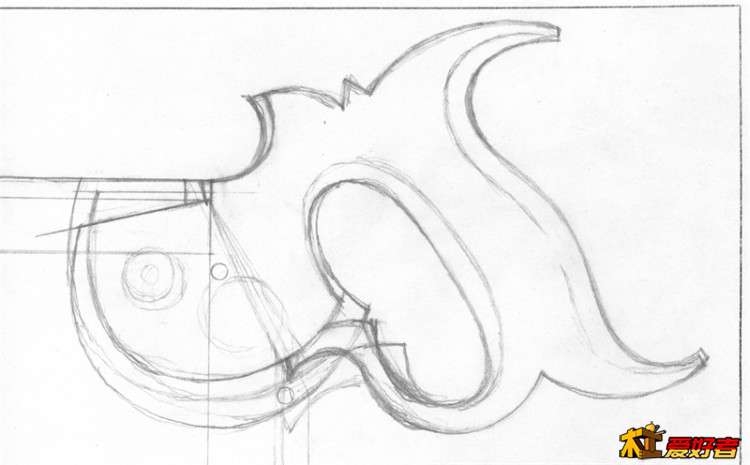

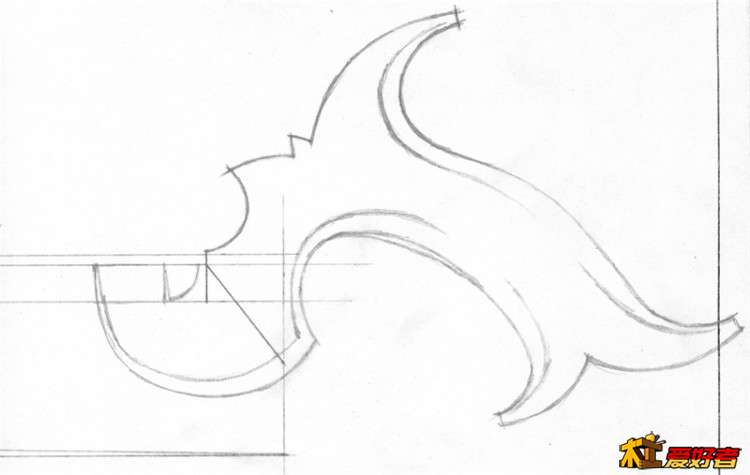

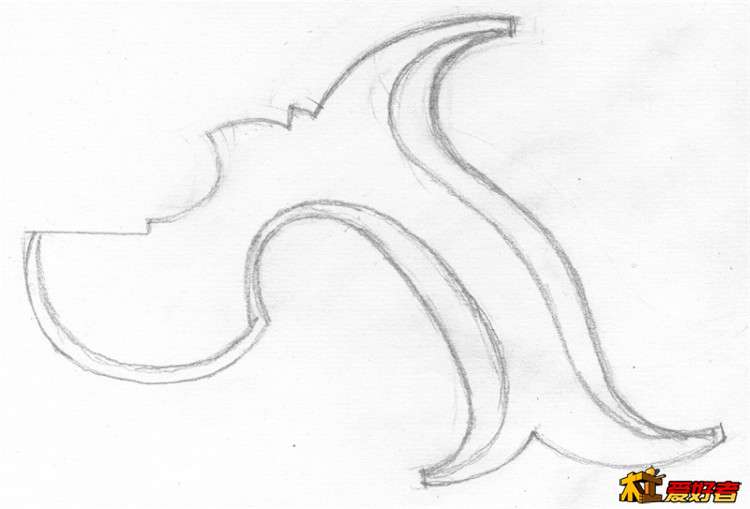

动工之前先画了一些草图

锯片上画好切割线请做机械加工的朋友切割成需要的形状规格。

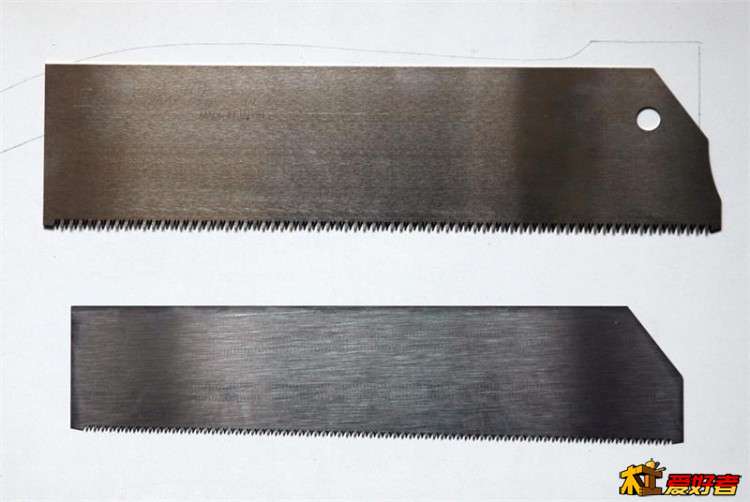

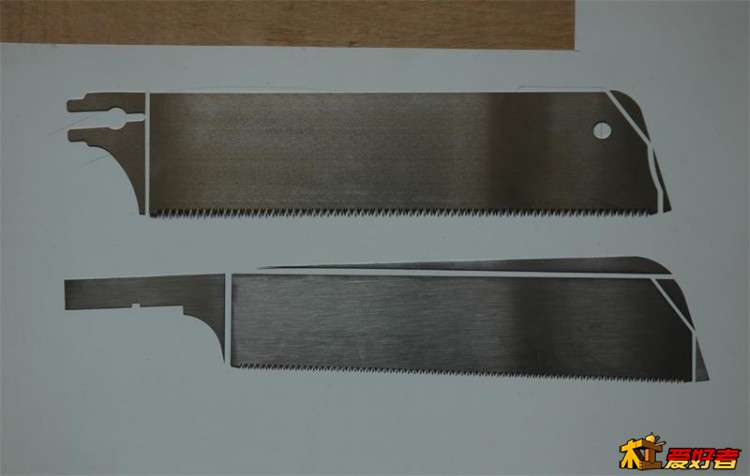

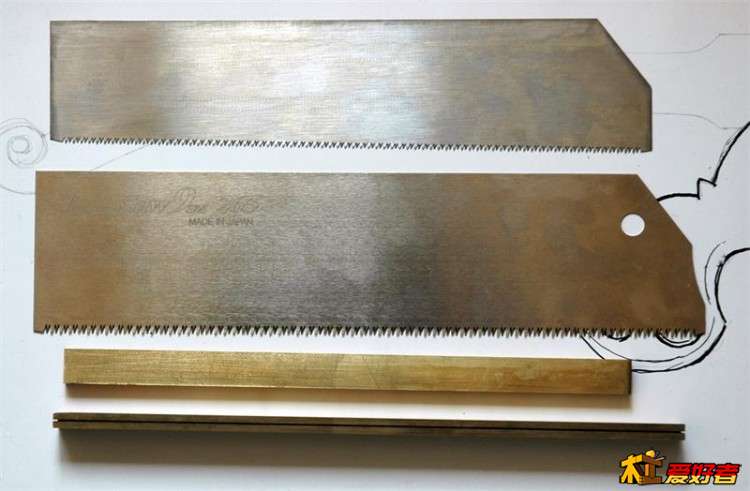

切割完成，不得不佩服日本的金属加工技术，这样薄的钢板经过电火花线切割加工后竟无丝毫变形，热处理技术太过硬了。
切下来的废料边用硬度计打了一下硬度，几个点都在洛氏51、52°，非常均匀。

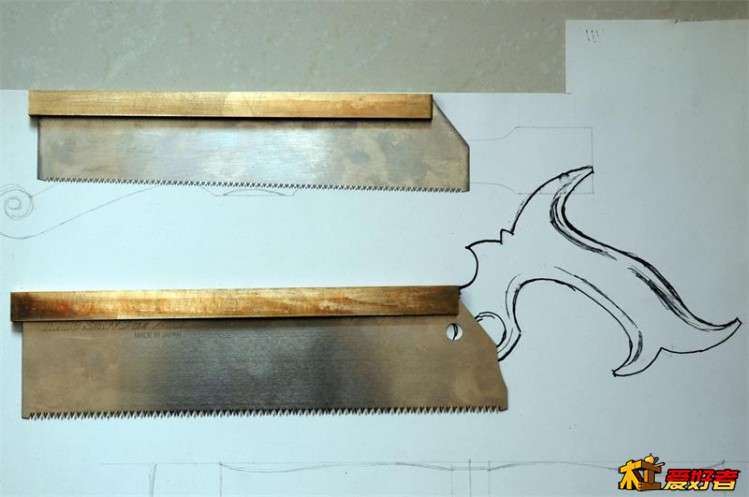

同时加工的铜夹背，使用6.35mm厚的黄铜板切割而成，宽度15mm，夹缝分别为0.3mm和0.6mm。

锯片装上去很牢固。

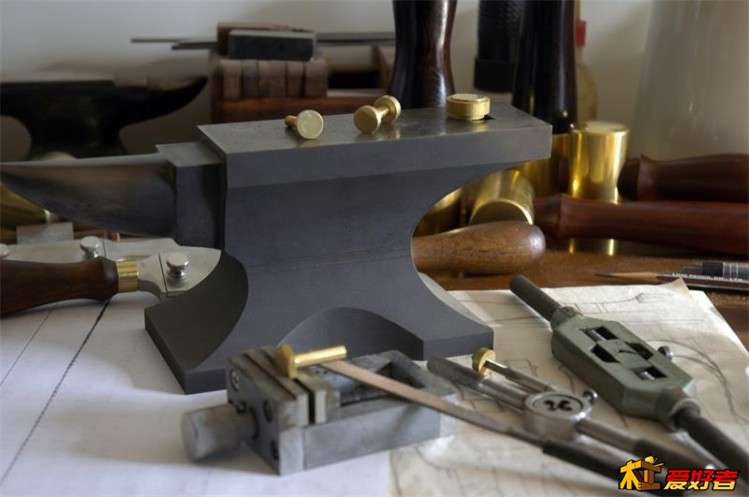

下面开始制作锯柄螺丝

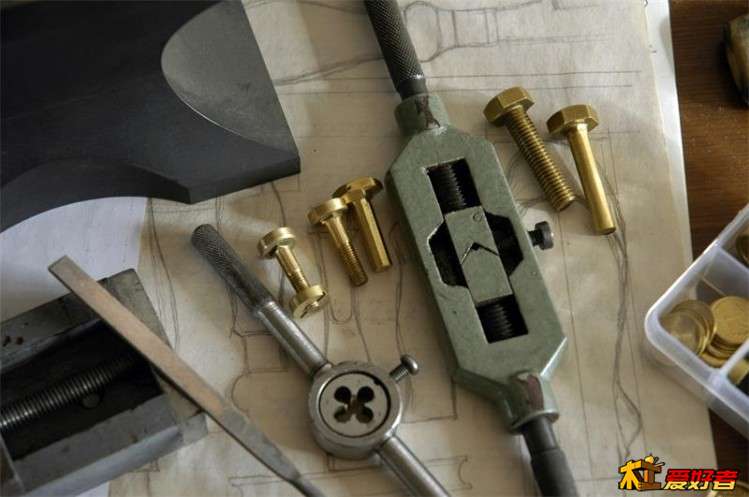

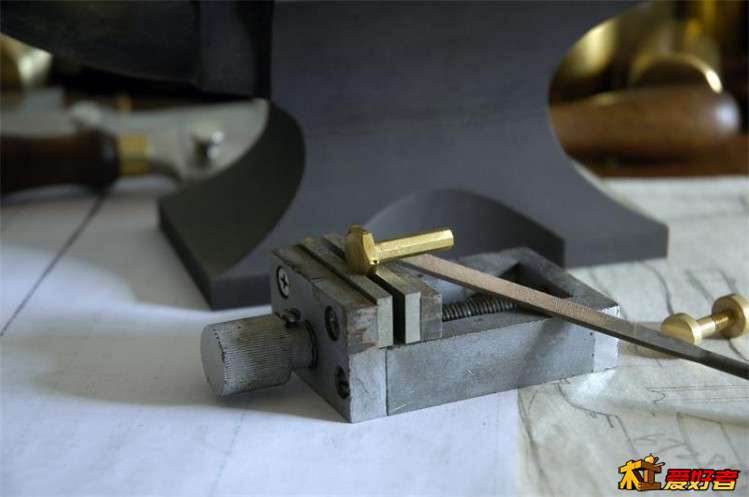

M8*25的黄铜螺栓用锉刀修整为6*6mm的8棱柱，再倒掉棱角成为直径5mm的圆柱形。

用M5板牙套丝，不要套全丝，丝扣部分8mm即可。


然后再做带标徽的大螺丝

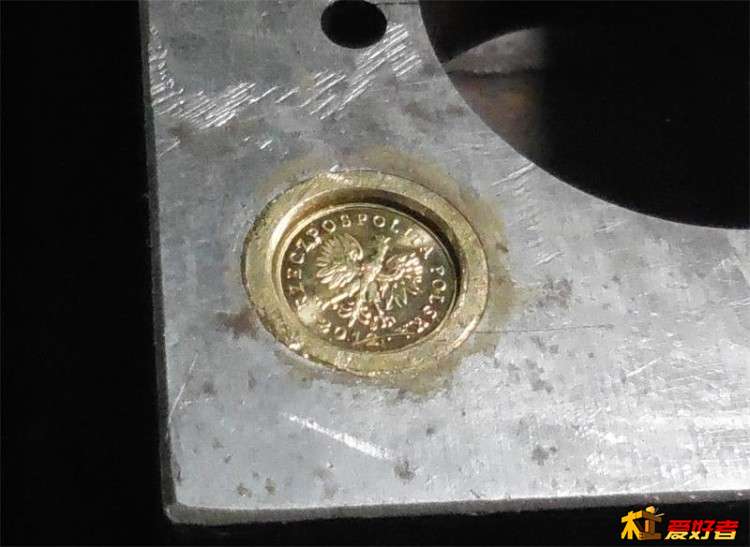

用一枚直径15mm的外国铜币镶嵌在外径20、内径15mm的铜管里，（用钢锯切下的一段高度5mm+的铜管，这段铜管应该叫做铜环）。并套在直径15mm的螺栓帽头上面。

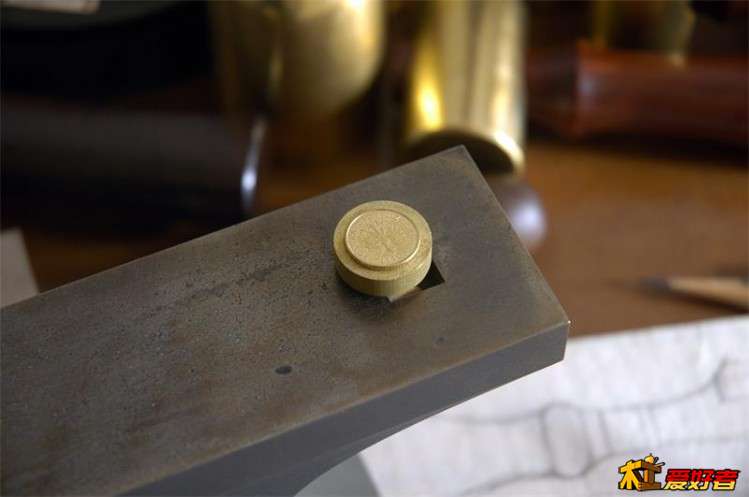

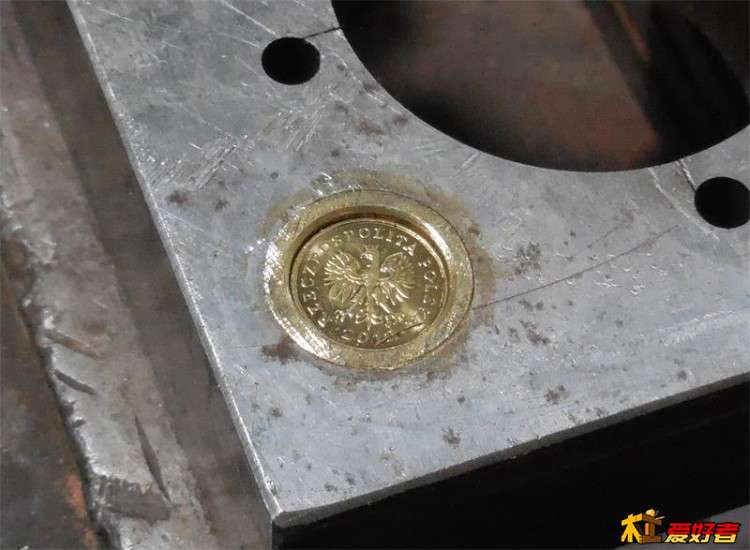

一块废钢上面钻了20mm的通孔，把上述物件对正孔洞，用19mm直径的铁棒抵住，用锤子敲进孔中。注意不要伤到铜币表面。
铆实后从孔洞下方用铁棒顶出来。

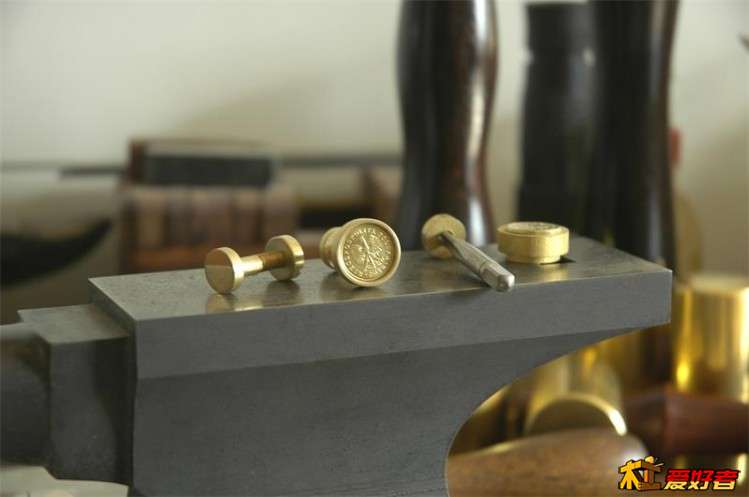

打磨抛光完成。接下来开始制作锯柄。

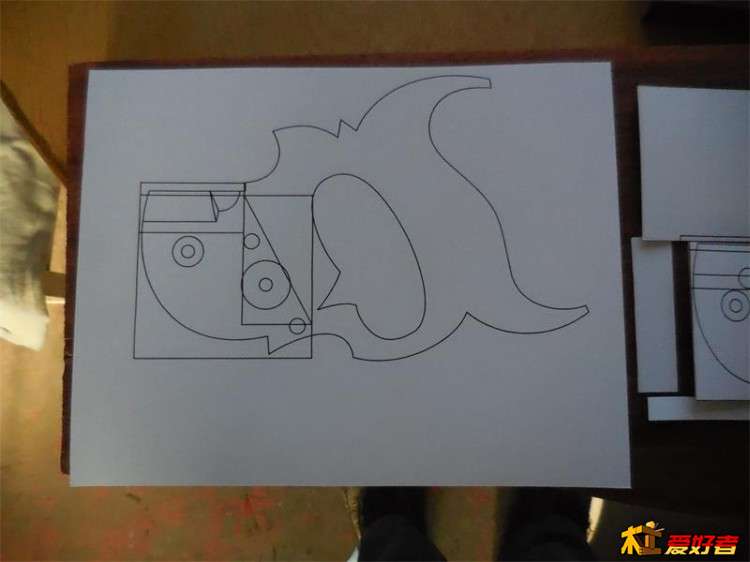

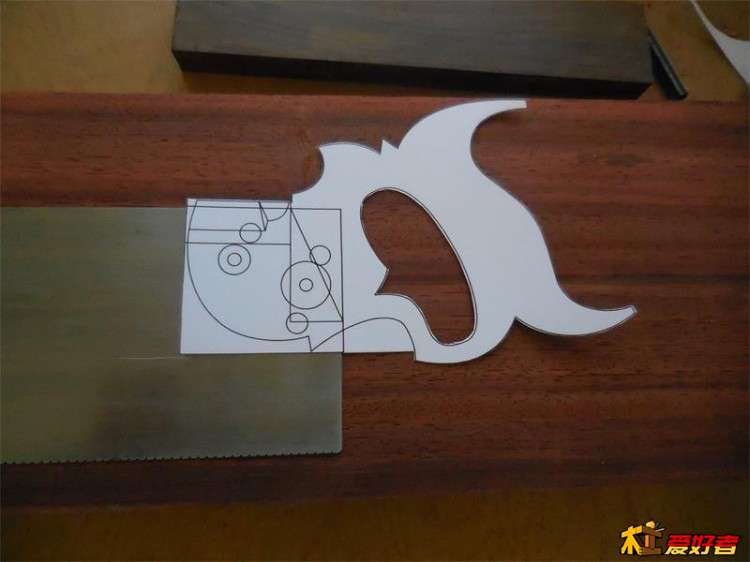

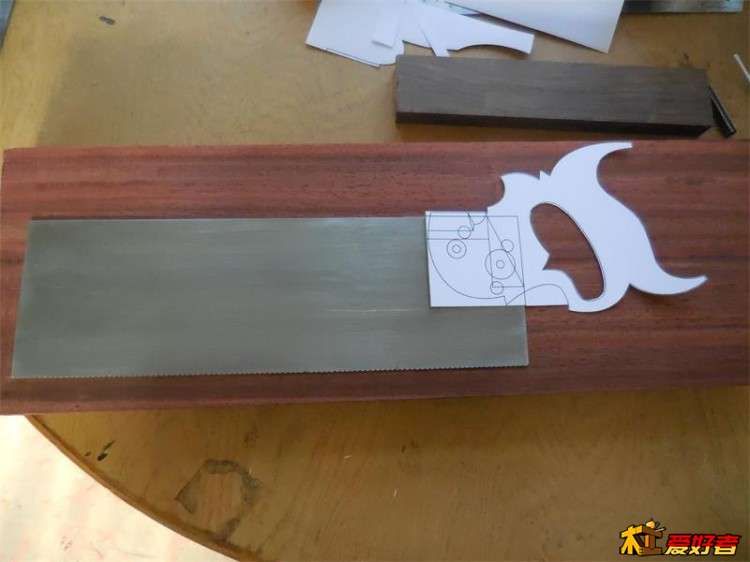

把手绘的草图扫描录入电脑，用绘图软件描摹修整后打印到厚一点的白卡纸上，剪下来作为模板。

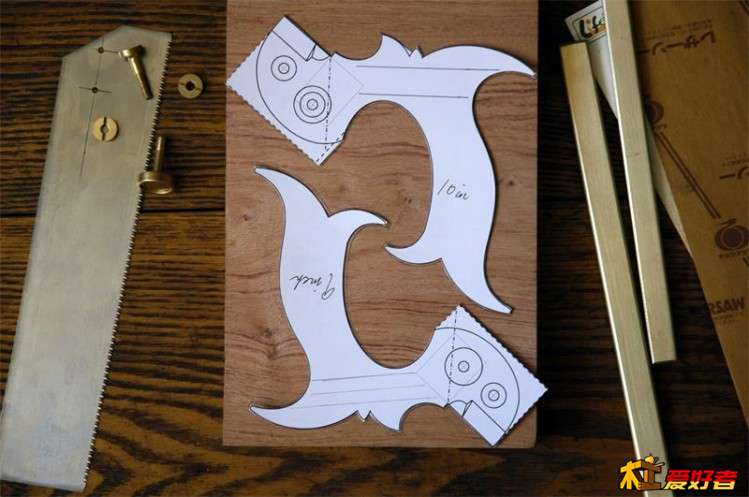

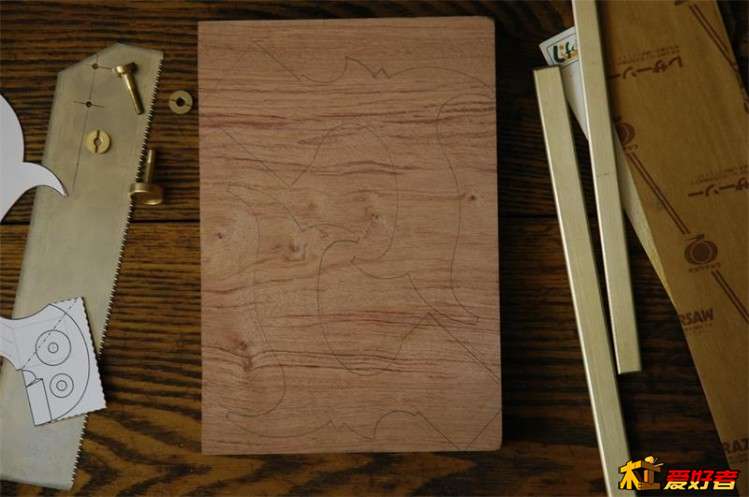

沿模板边缘描摹到木板上面，注意木纹走向与图中标示线平行。
上下掉转插空排料可以最大限度利用木料，这是一块巴西花梨板材，虽然不是很贵重但能节省点木料总还是令人愉快的，节俭是美德，呵呵！

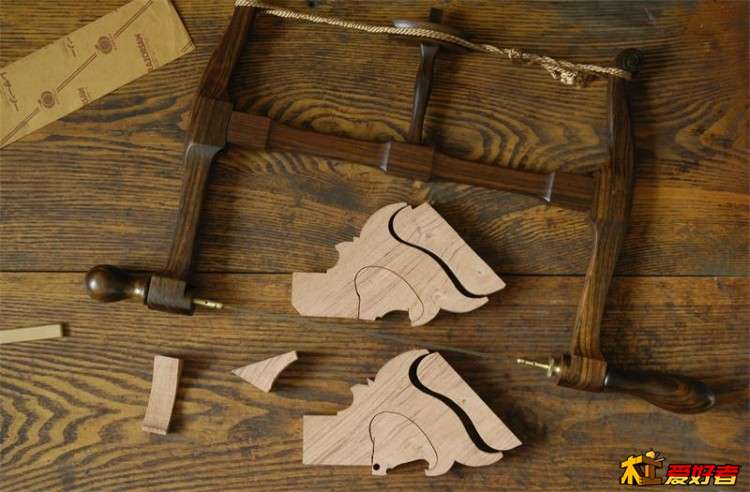

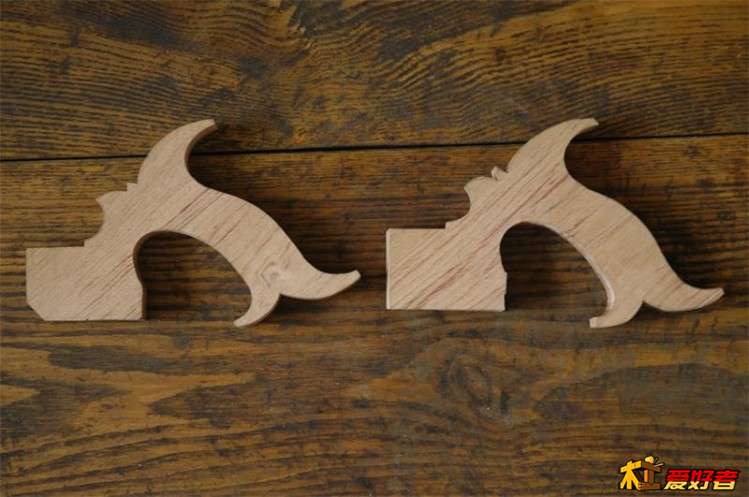

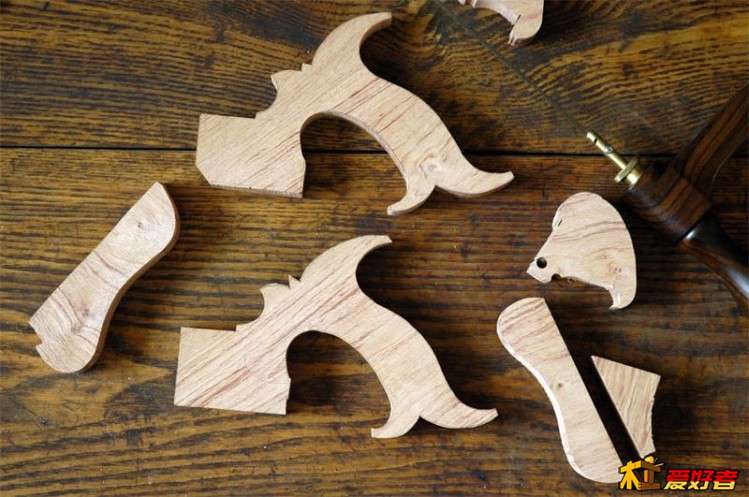

锯切完成

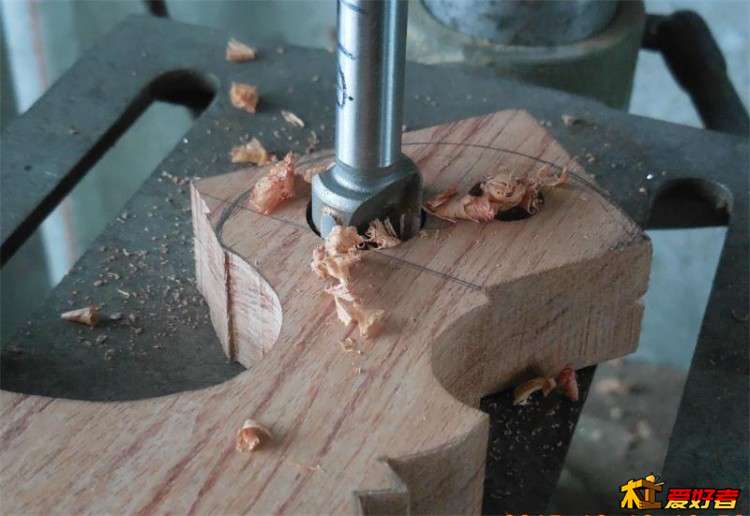

打螺丝沉孔

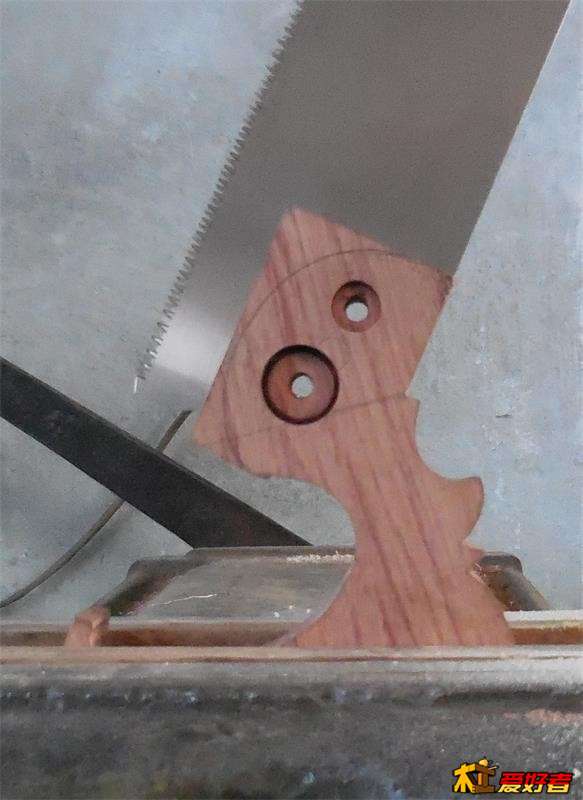

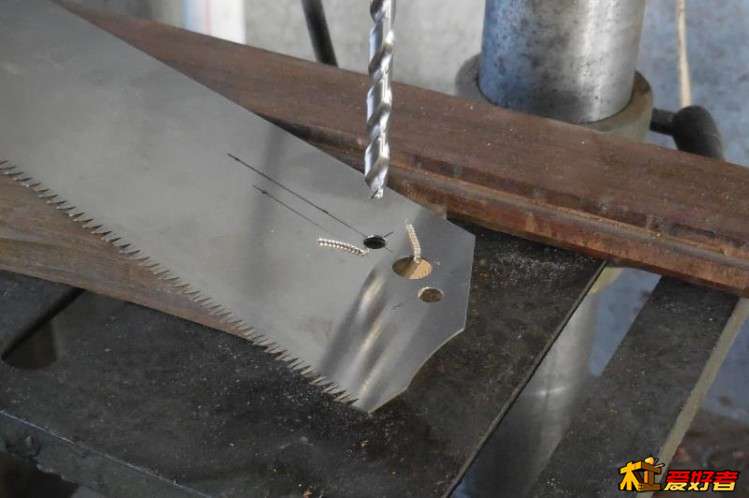

锯片打孔，用的是德国钻头。

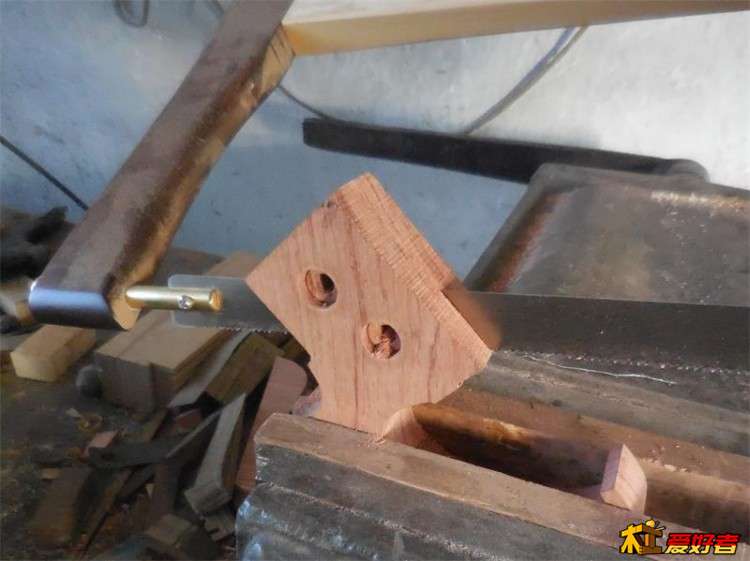

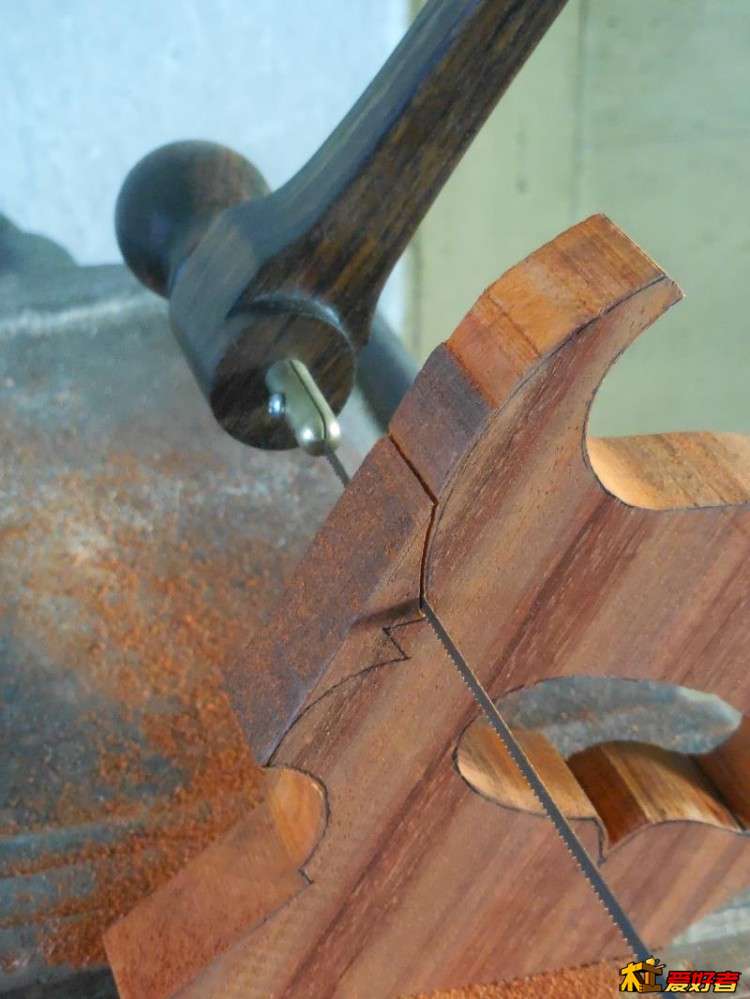

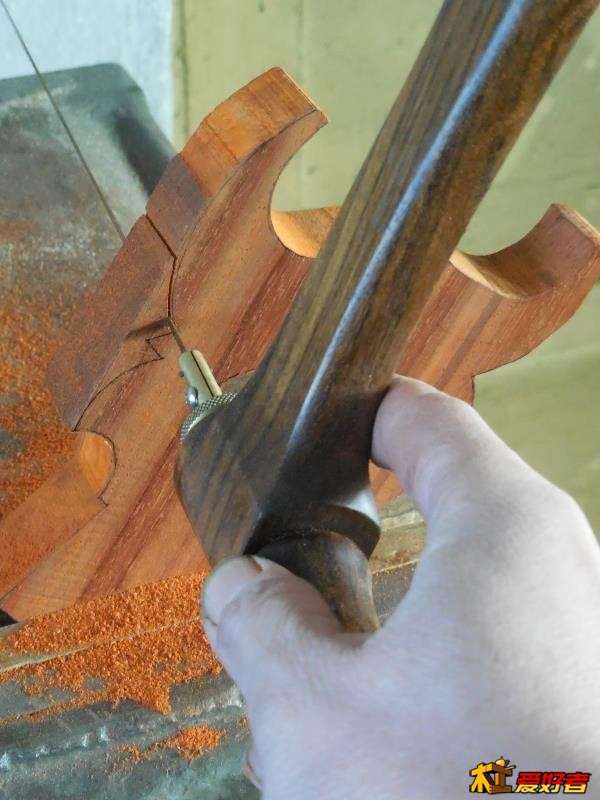

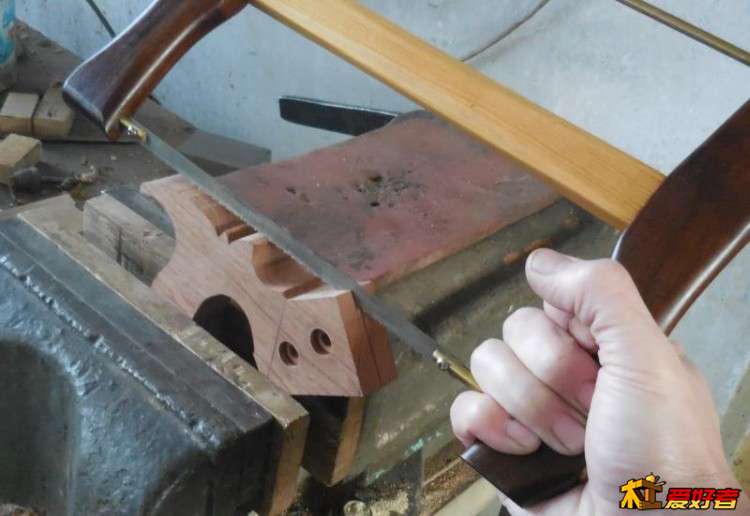

用300mm小框锯开出锯片夹缝，锯条厚度0.4mm。

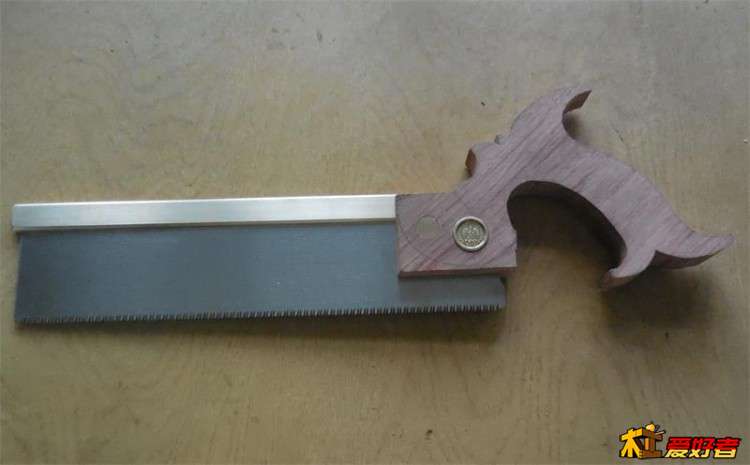

试装一下，非常牢固。

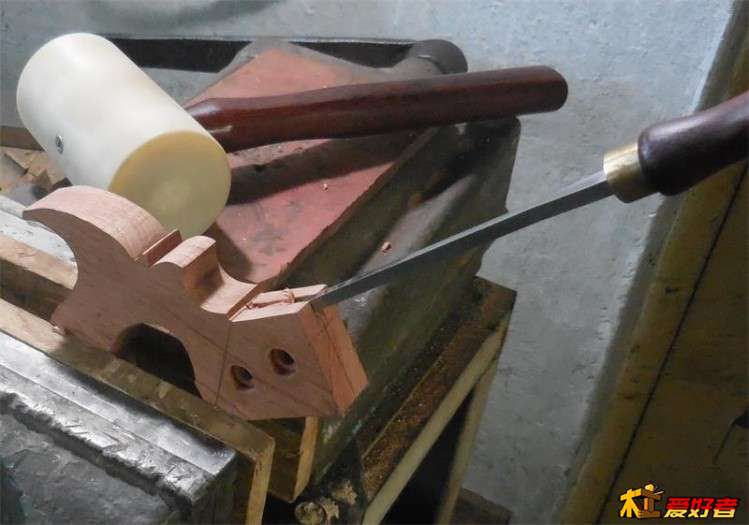

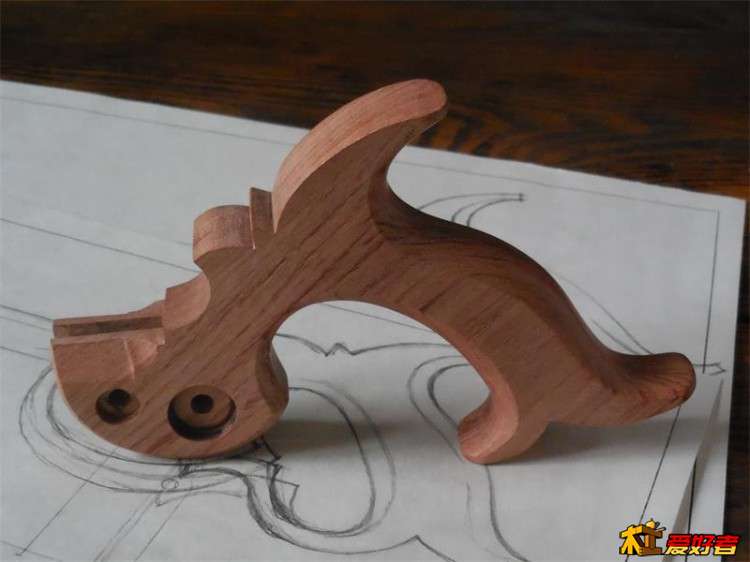

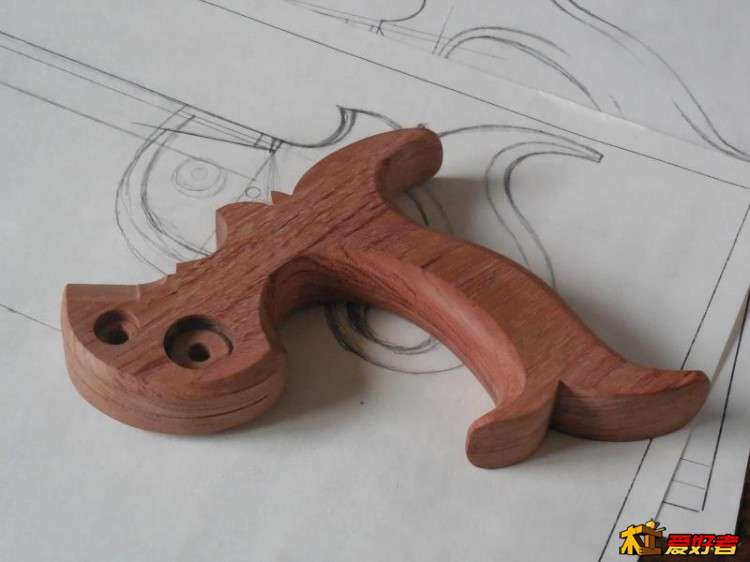

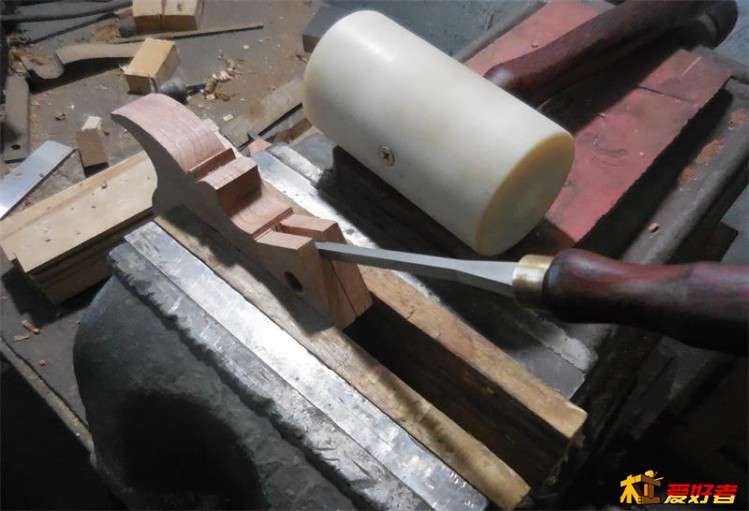

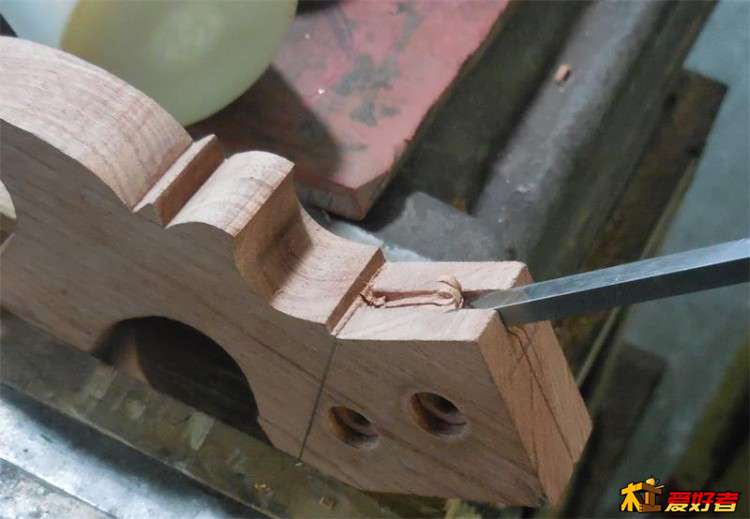

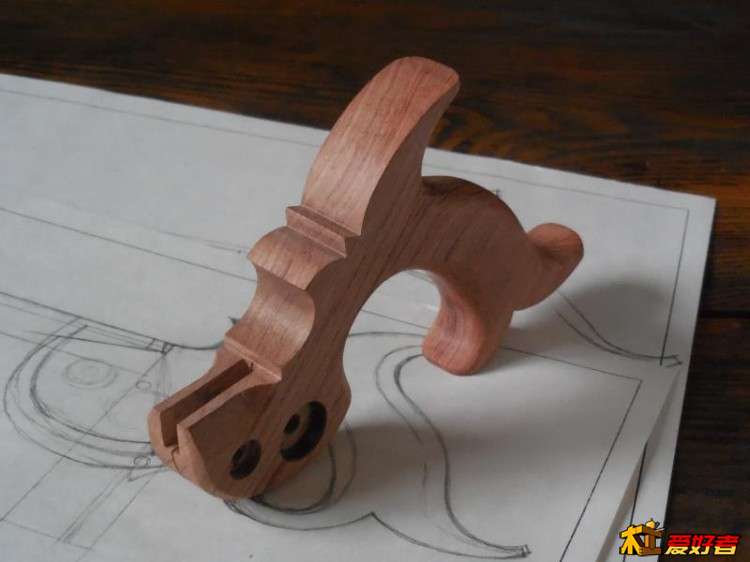

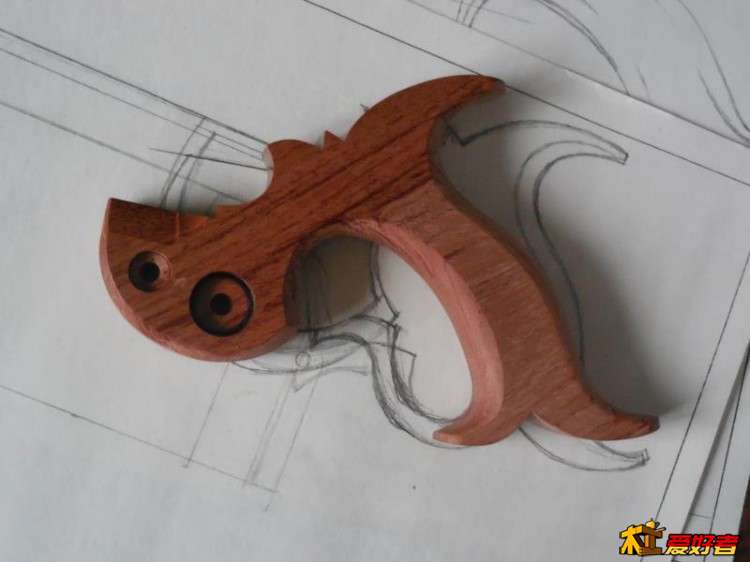

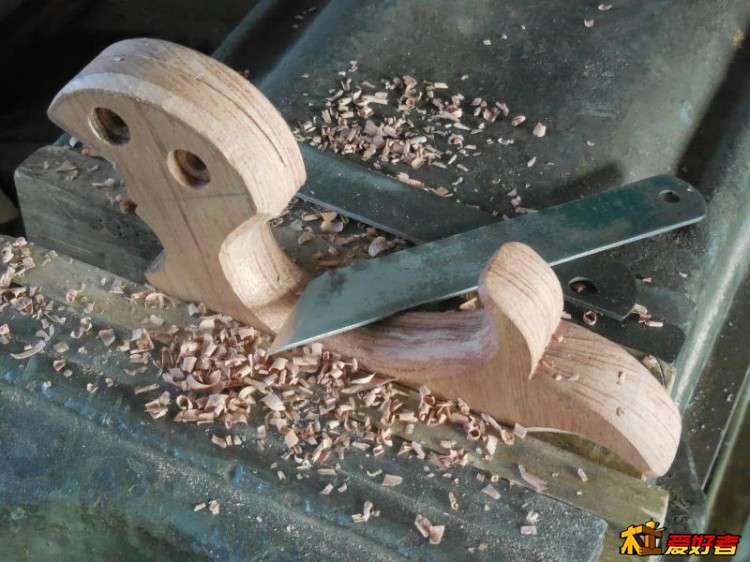

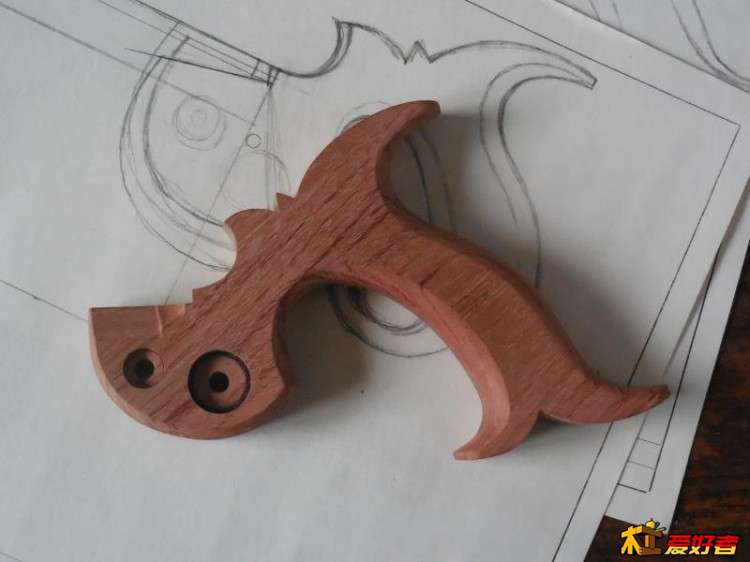

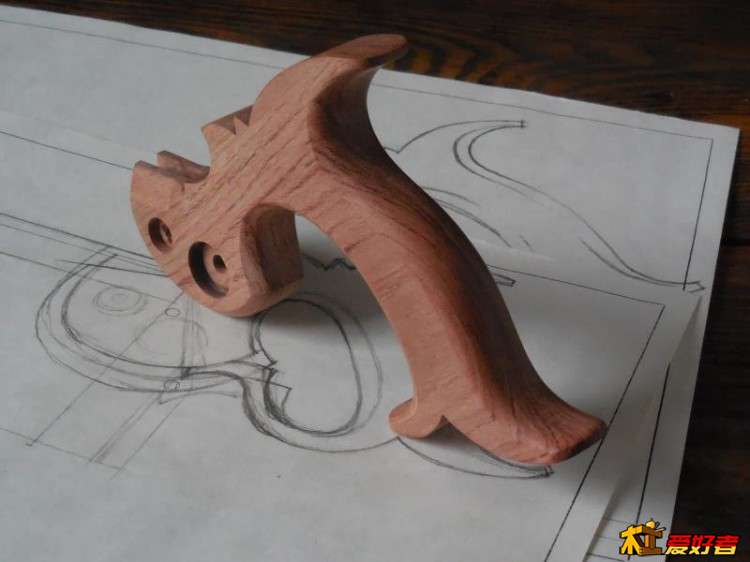

修整造型。

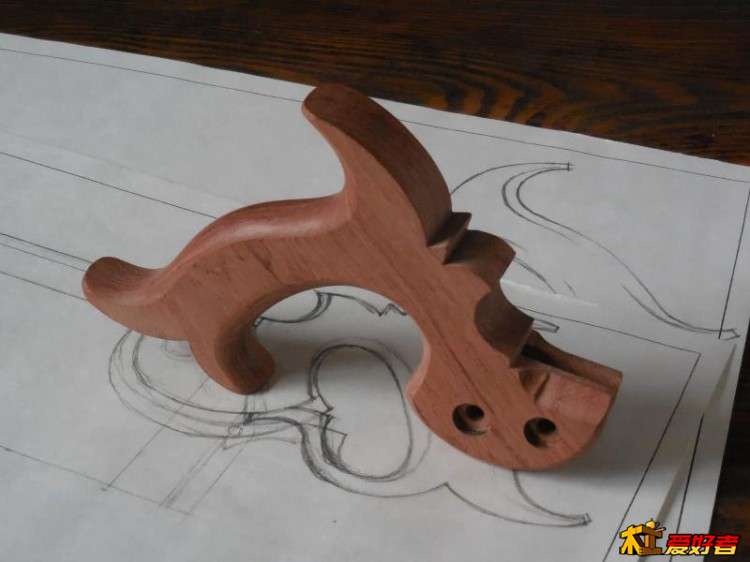

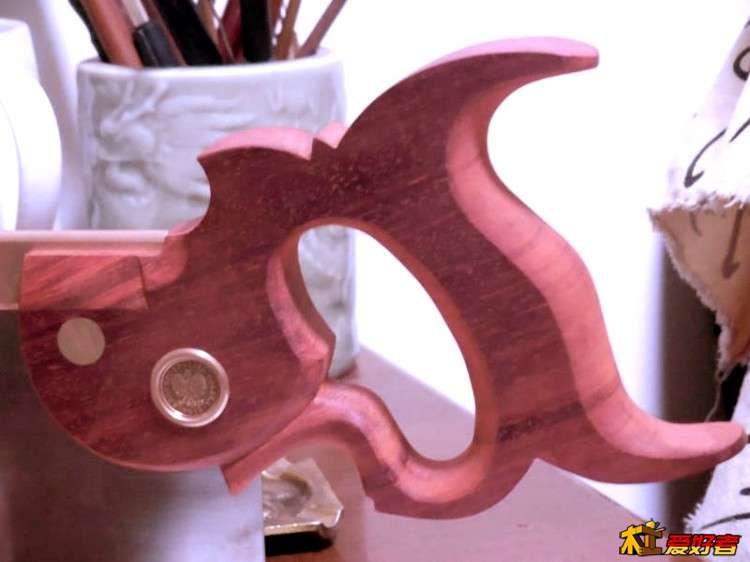

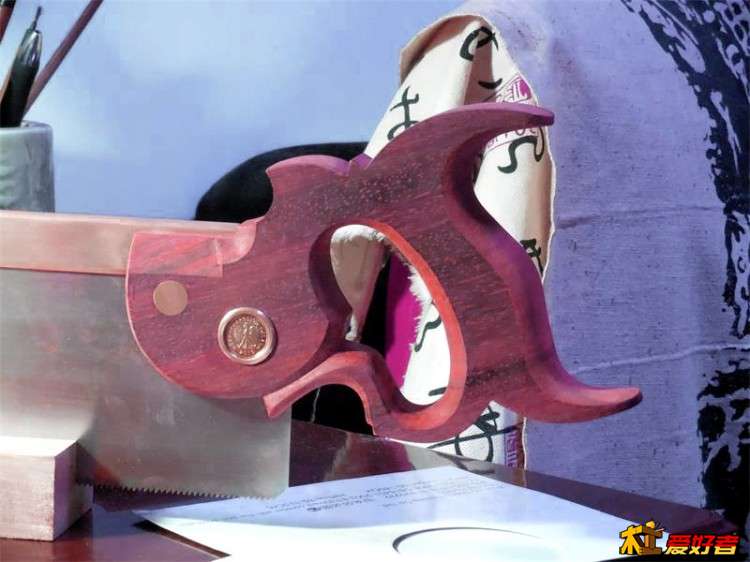

打磨完成，这木料光泽度真不错。未完待续，照片传不上来。

接昨天继续发图

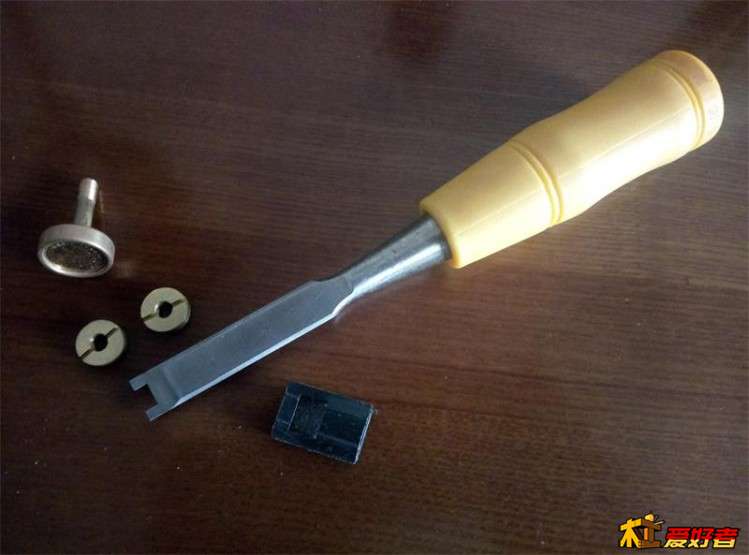

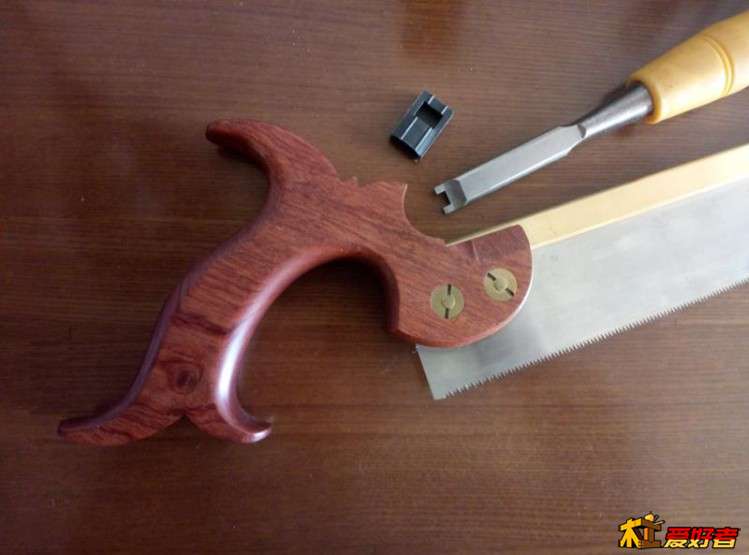

下面安装上锯片，这是用一把市面常见的塑料柄凿子做的螺丝刀，这种凿子不知是钢材不好还是热处理不达标，硬度连洛氏50°都达不到，真是坑人，扔了可惜，留着没用还占地方，想不到这回派上用场了了，硬度做这个正合适。

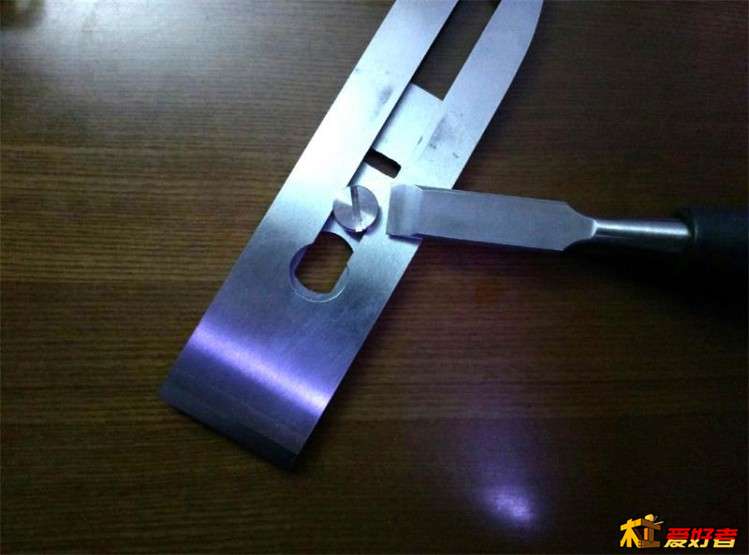

顺便做了一把安装刨刃盖板的专用螺丝刀。

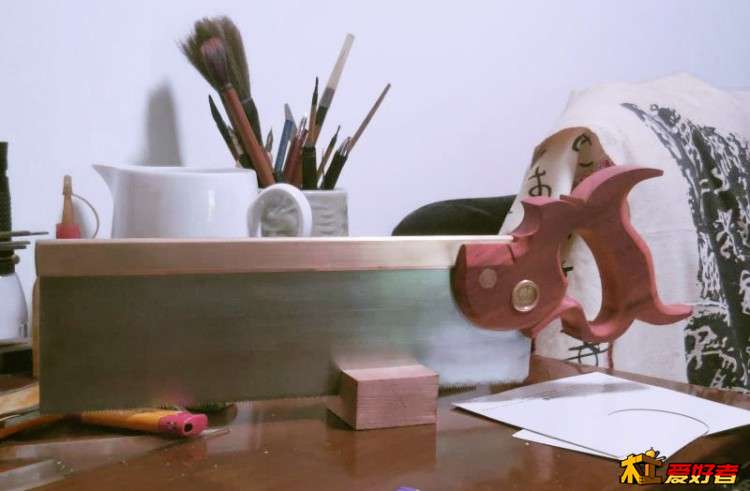

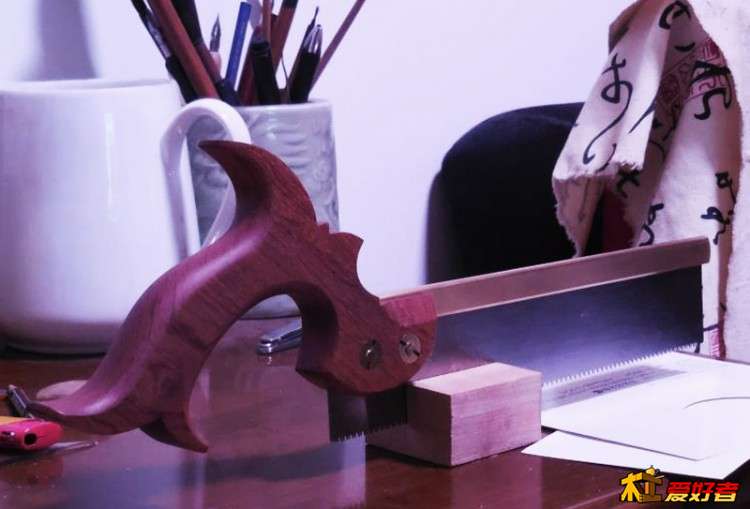

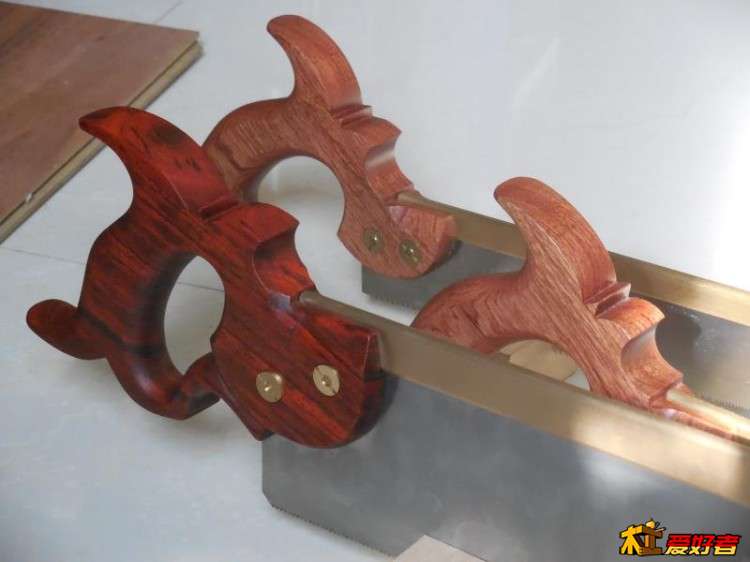

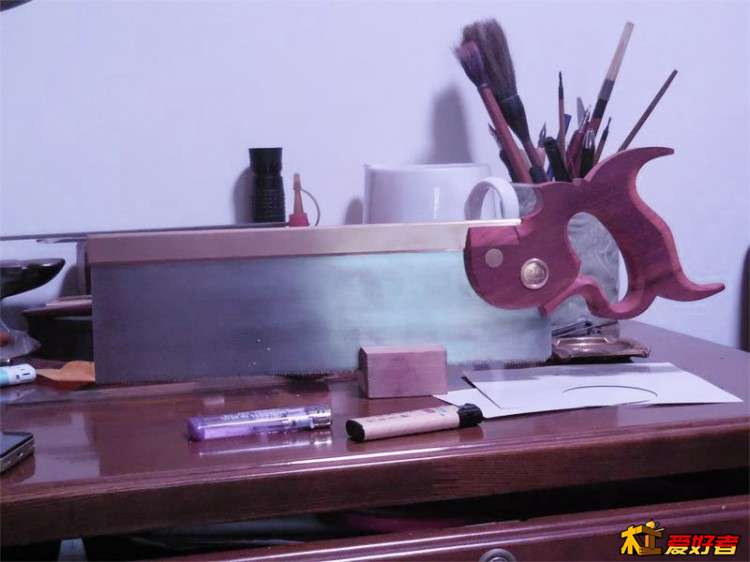

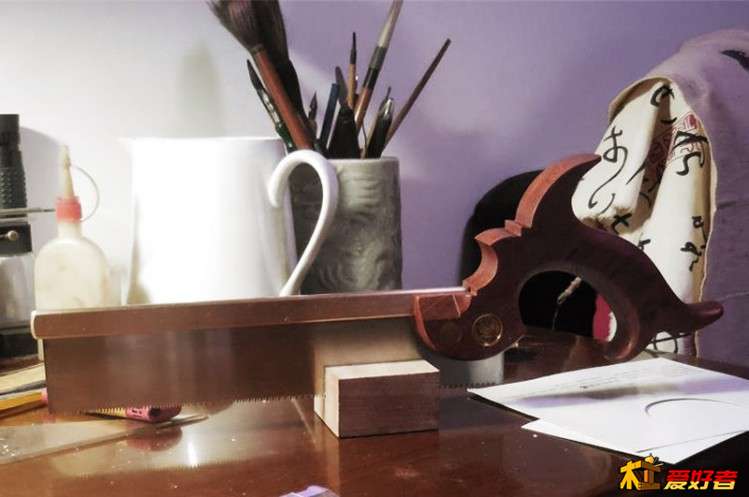

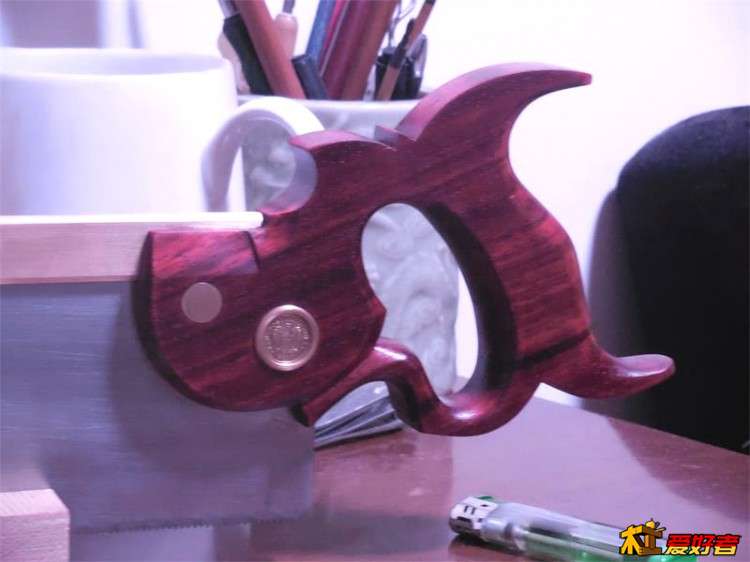

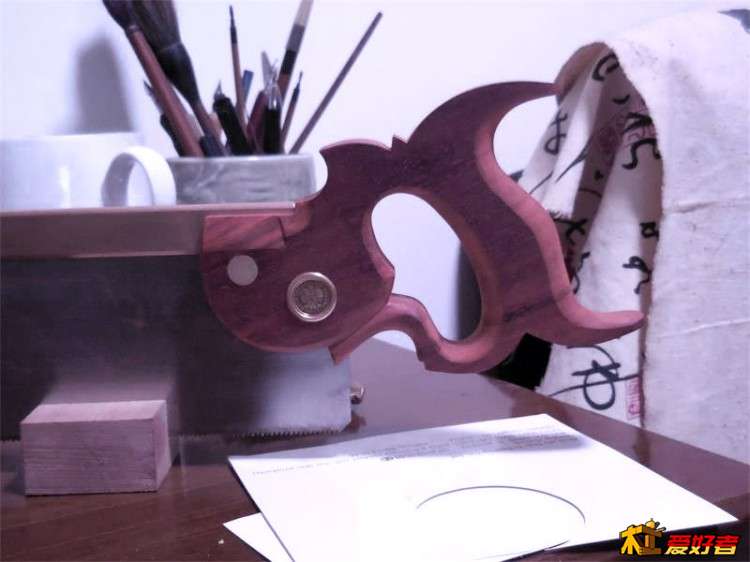

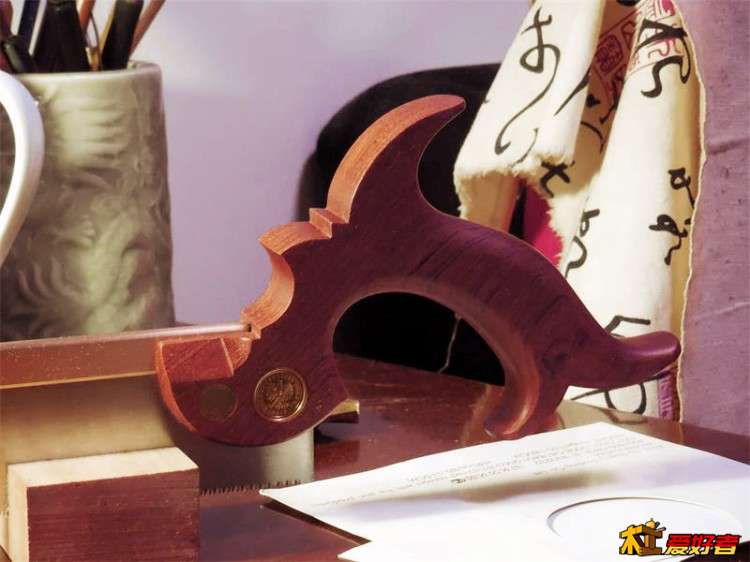

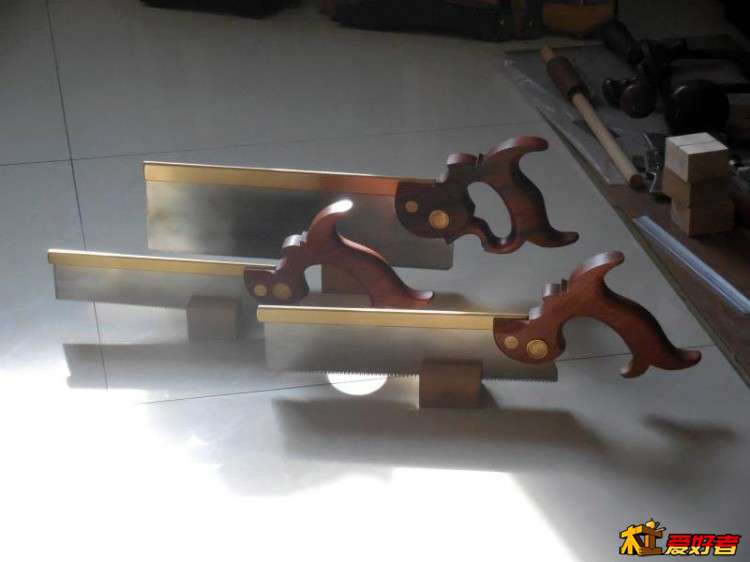

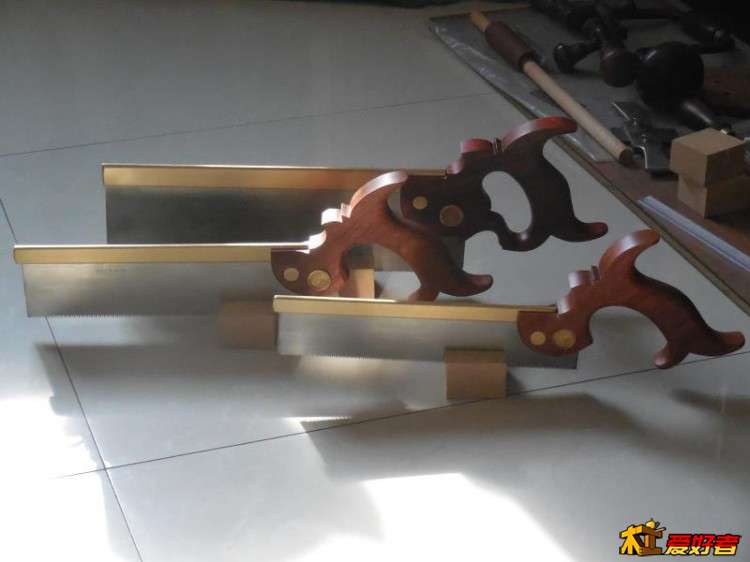

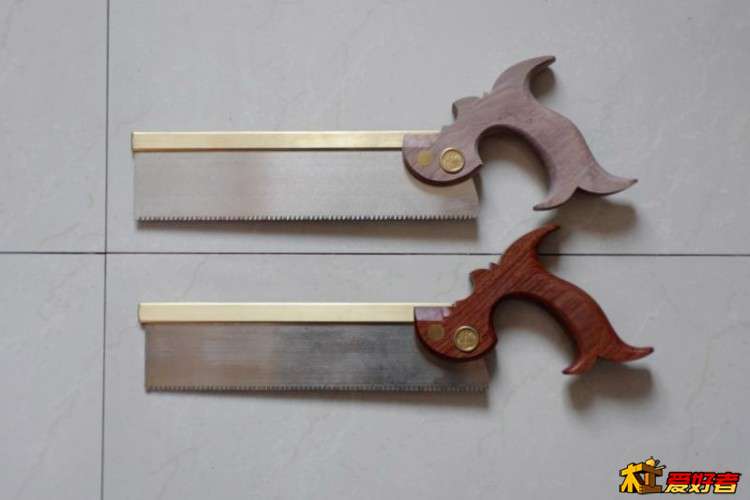

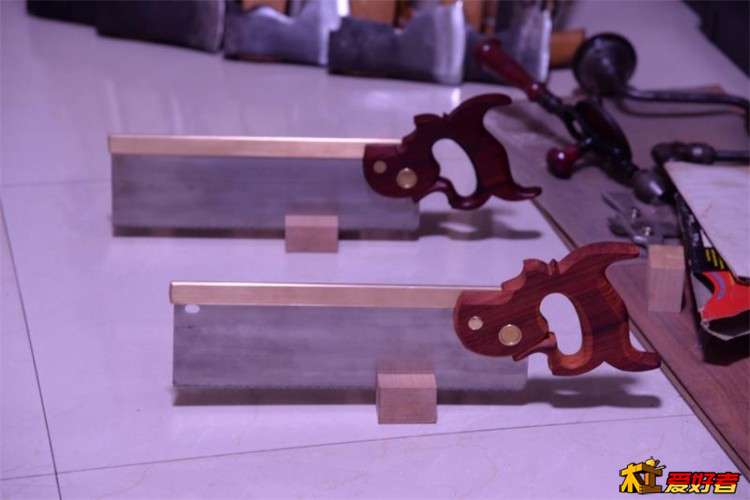

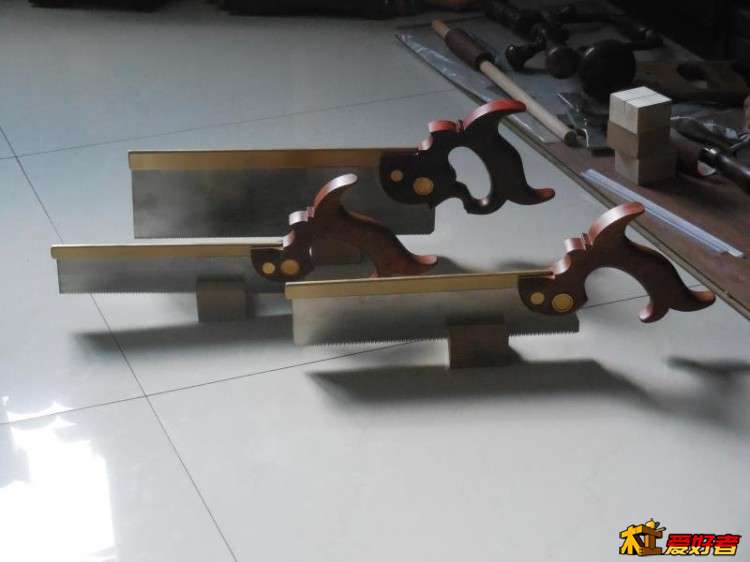

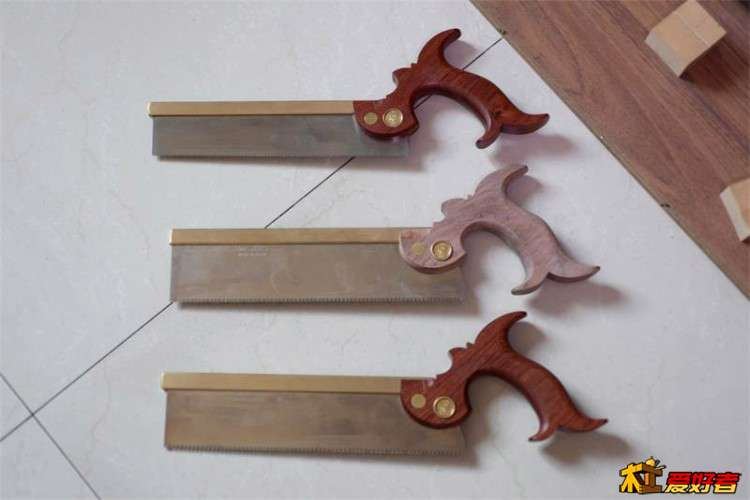

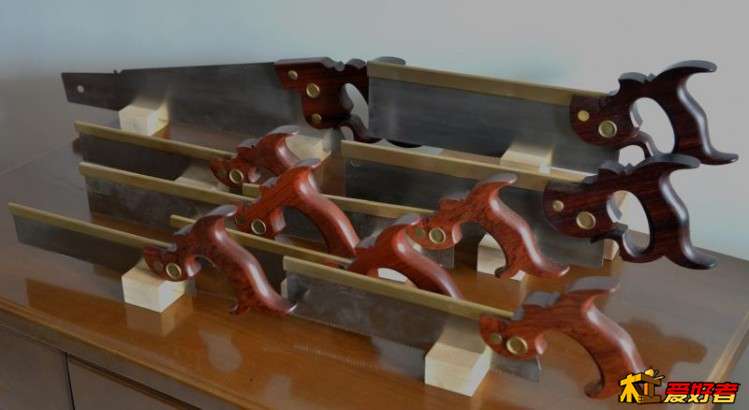

陆续增加的，看看有什么不同的地方？

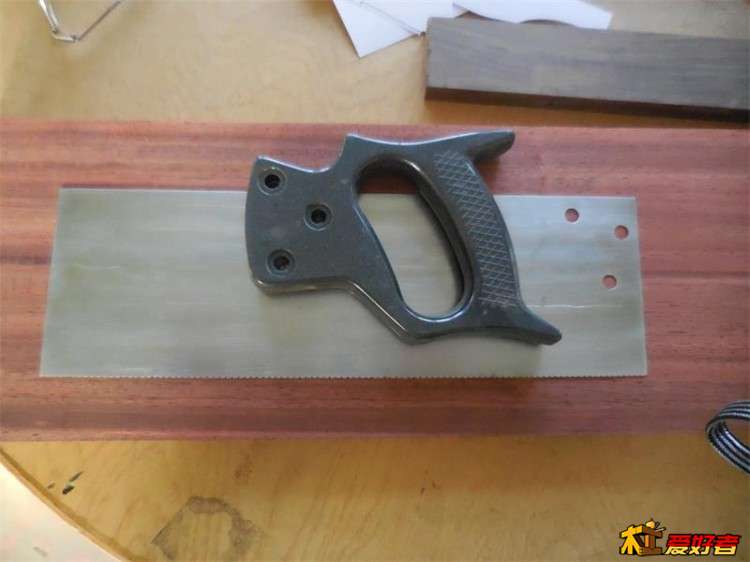

随后把原来闲置的两把破夹背锯翻出了，拆掉丑陋的锯炳，重新开齿，开工。





画图

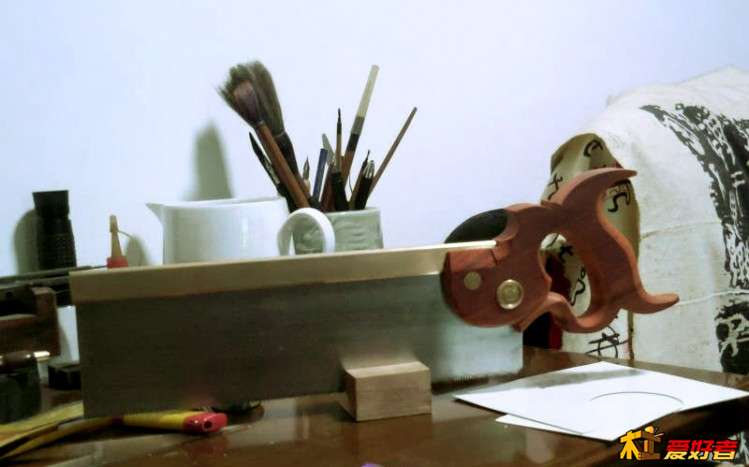

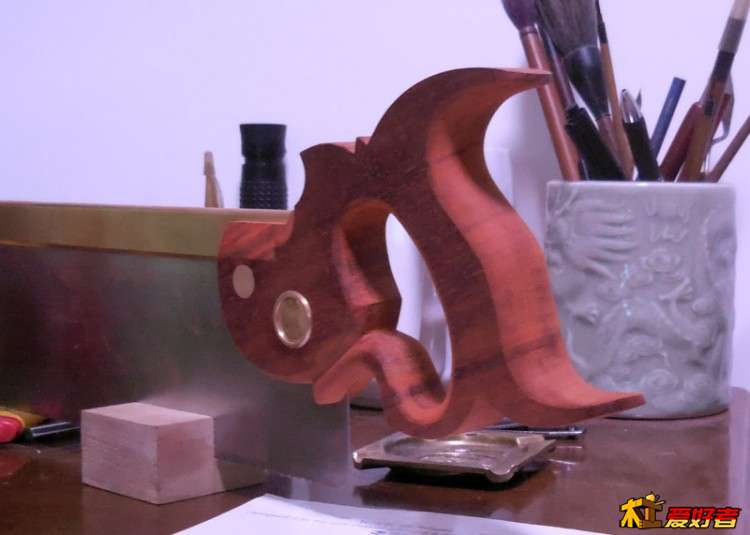

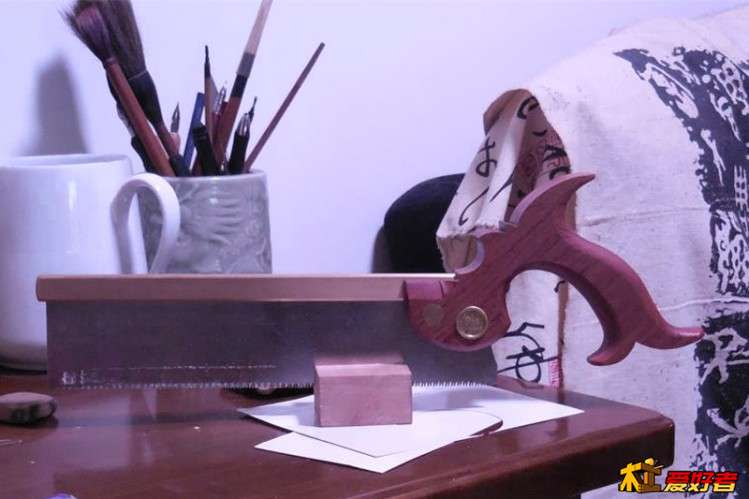

全部图片上传完毕。
下面谈一下日本锯片改制欧式夹背锯的齿形修改与锯齿锉伐。现代日本锯是采用齿尖局部高频淬火工艺制造的，齿尖硬度大约在洛氏60°+，为的是更锋利并且锋利保持度更好，待用到不锋利的时候就从锯炳上拆下，换用新的锯片，即所谓替刃式，通俗的讲就是一次性使用，就像我们使用的美工刀的刀片一样。
但是不是用钝了的替刃就成了废物不再有使用价值了呢？答案是否定的，是可以锉伐的。只是需要一点耐心和技巧。这是因为这种锯片的齿尖达到洛氏60°硬度的部分只是很薄的一层，这样才可以保证锯齿在使用时不容易折断，只要突破这个淬硬层以后用普通的钢锉刀就可以按常规的方法伐齿了。最初可以用高目数的金刚砂锉刀描尖，（我使用的是硬质合金锉刀）待到需要掏膛的时候基本上淬硬层基本上已经不存在了。

再说说齿形的问题，如果你想用日式锯片制作欧式锯，也就是说变拉锯为推锯，请留意这部分内容


日式锯的特点是三面磨齿，齿形细长而尖利，适合拉而不适合推，如果直接改为推锯那一排锯齿就像一颗颗钢针一样刺进木纤维而难以推动，木材材质越软、锯齿越锋利越是推不动。

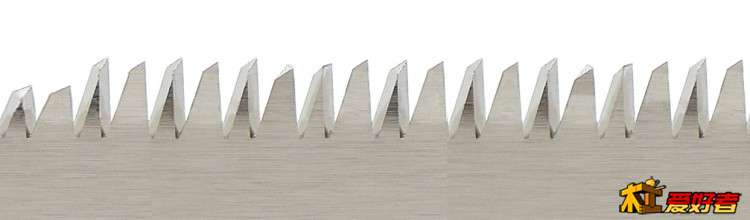

你可以按照下面图示的方法修改齿形，随着使用时间和锉伐次数多增加即可逐渐变为欧式齿形了，欧化了。


只需要描尖即可，尽量降低离隙角，也就是说角度接近水平。



下面再说说横竖通吃的锯齿怎样开齿，看图吧，一看就懂：

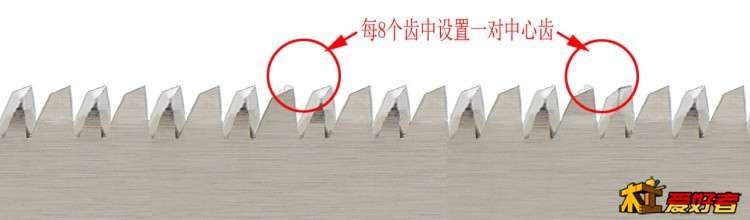

每8个齿为一组，6开2定掰齿，开齿（左右掰齿）斜锉，定齿（定心齿）不掰齿直锉，纵横通吃。更适合榫锯、燕尾榫锯。
全文完，欢迎指正！
