求问问，这电机能改三角接法吗

木小新

如是木头 发表于 2016-12-25 18:31
* Q0 N) H3 Q3 K: @把右边的连片拆下来，6个柱左右两两对接，U1-W2,V1-U2,W1-V2,然后再从左边引出插头线就成了。

; q5 `( d( A& G# r; B( S我知道右面应该接对应的尾端，之后把中间连上，

木小新

如是木头 发表于 2016-12-25 18:31
; S1 z) b$ ?/ a+ d6 ?把右边的连片拆下来，6个柱左右两两对接，U1-W2,V1-U2,W1-V2,然后再从左边引出插头线就成了。

是这样吗

木小新

如是木头 发表于 2016-12-25 18:31
) Z. ^/ p: W: e2 D9 e把右边的连片拆下来，6个柱左右两两对接，U1-W2,V1-U2,W1-V2,然后再从左边引出插头线就成了。

对吗
1 _& ^% G* Q8 b
. C' G: O8 d/ w- p

如是木头

木小新 发表于 2016-12-25 19:08
是这样吗

, w9 X$ Q) g8 m! o$ C' ~% T" b按照你发的第一个图，和你说接过380V正常运转来判断，右面三个柱就是尾端端子，你现在画的，右面的3个彩色线是多余的，不需要！

如是木头

不知道你变频器到手没？到手的话，一起和电机拿到机电修理店，找电工师傅接下线吧。

木小新

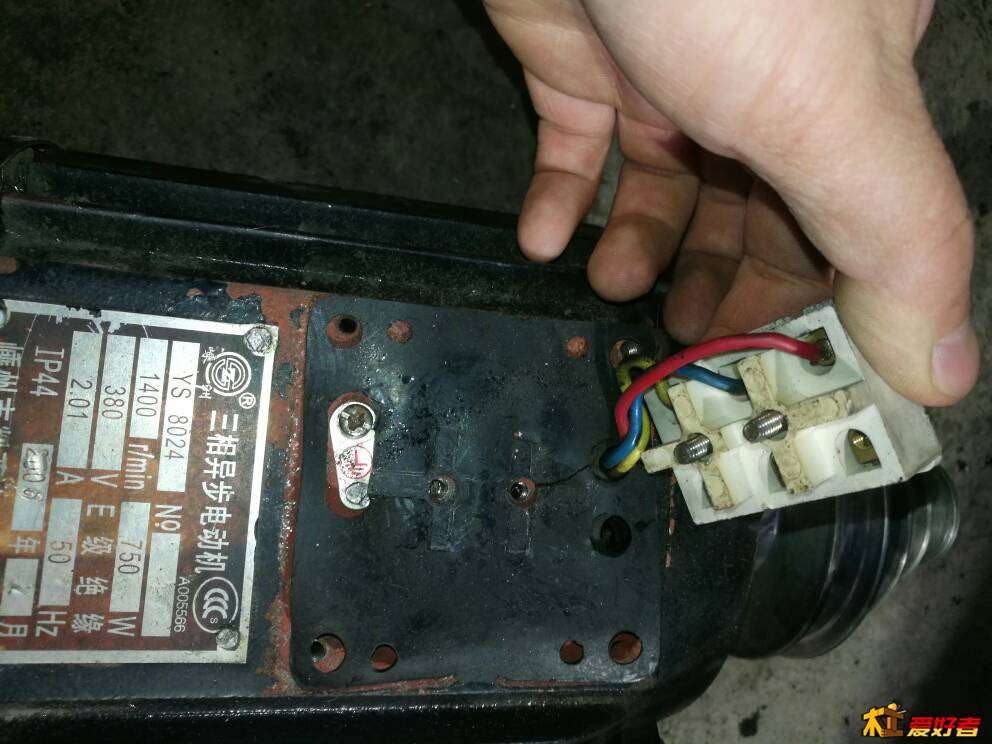

右面是空的，只有螺丝和连接片，
5 X4 R8 ^+ z3 k. E) b
( P; N1 o" y3 v' ]

如是木头

http://wiki.dzsc.com/info/7649.html

如是木头

如是木头 发表于 2016-12-25 19:22
http://wiki.dzsc.com/info/7649.html

7 _$ V+ f* e' t: b# \" b这个比较清楚。
2 h- v3 m$ z# ]2 r( P

如是木头

你可以试试把右面的连接片都卸掉，然后左边的插头线接好，上380V，如果电机正常运转，说明右面3个是空柱，如果不转，说明右面3个是引出端子。

木小新

如是木头 发表于 2016-12-25 19:27
你可以试试把右面的连接片都卸掉，然后左边的插头线接好，上380V，如果电机正常运转，说明右面3个是空柱， ...

7 X* b" q1 H% }我之前把接线柱都拆了
6 H* q) R9 ~5 Z* ^7 ?

如是木头

木小新 发表于 2016-12-25 19:31
1 X; E/ G1 Z; b' s6 D, C2 K我之前把接线柱都拆了

6 j4 k1 {% W1 x& I% b" S) w把右面3个 W2 U2 V2 绝缘端子上的连接片拆掉不接，然后把原来的插头线按照标识原样接回去，插到380V电上，如果不转，说明右面就是另外的3个引出端。如果转，说明右面3个绝缘端子，是空的摆设！

如是木头

如果现在没380V电，试试找个插头剪断，一根线接W1,然后在W2端接根线装灯座一个端子，从灯座另一端子接根线，到插头余下那根线，拧上个灯泡，接通220V，如果灯亮，说明W2和余下的两端都是引出端子，如果不亮，就找电工师傅拆电机帮接下吧。

木小新

如是木头 发表于 2016-12-25 19:50
2 m. g  N; ~& G; @, k/ o如果现在没380V电，试试找个插头剪断，一根线接W1,然后在W2端接根线装灯座一个端子，从灯座另一端子接根线 ...

你说有试的必要吗？

1 K4 [) I3 `8 _1 w7 w# `9 U/ t+ e
6 {/ \3 y4 i3 W/ `; F3 _' q+ x# q

如是木头

木小新 发表于 2016-12-25 20:08
8 R4 n8 y& q0 ^你说有试的必要吗？

没必要！！
& T  M: F& J3 L2 Z

如是木头

如是木头 发表于 2016-12-25 20:15
没必要！！

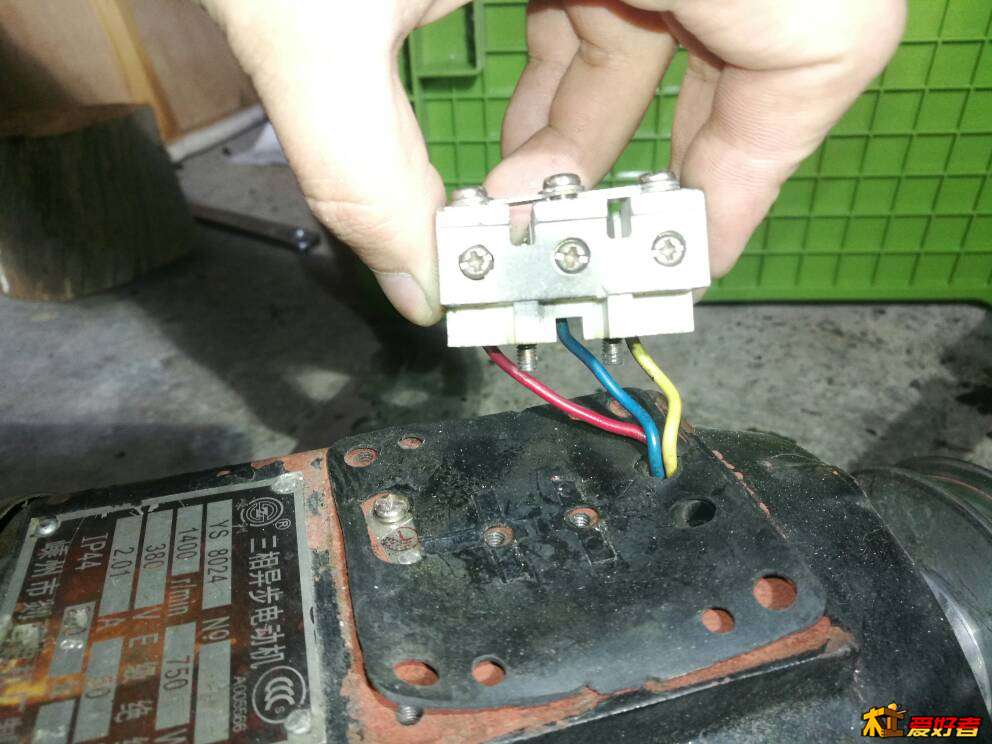

" }: f# f* W( i早看到这图我就不着急了！这电机是有人动过了！
