山寨EZ工作台

lms594

能提供详细的图么。想弄一个。

学徒-小胖

yyf007 发表于 2016-12-22 09:03
) @  X! w& B  U9 l就在本坛的视频栏中找到的

你那个升降装置能给改成轴承的，应该能好吧，我最近也在想做个这样的，看到你做的很受启发，打算做个能切1.2*2.4米板材，看看要不改成加轴承或者改成铜套，这样能保证精度和耐用，可不可以安装一个推台锯用的标尺可以定位。
0 f' L$ d. {5 ~) D) k" e' }7 ^1 }

yyf007

这个工作台比EZ要结实很多，中间又加了档，主要目的是想做多功能工作台，并非是EZ单一功能。所以台面布局时与EZ不一样，要加台面的，又要留出更多的空间为发展多功能工作台服务

HXH辉

大神这工作台怎么做

小木匠爱旅行

刚刚看完这个视频 无敌了
* e- i9 S1 Q9 r% a1 W

伪光正

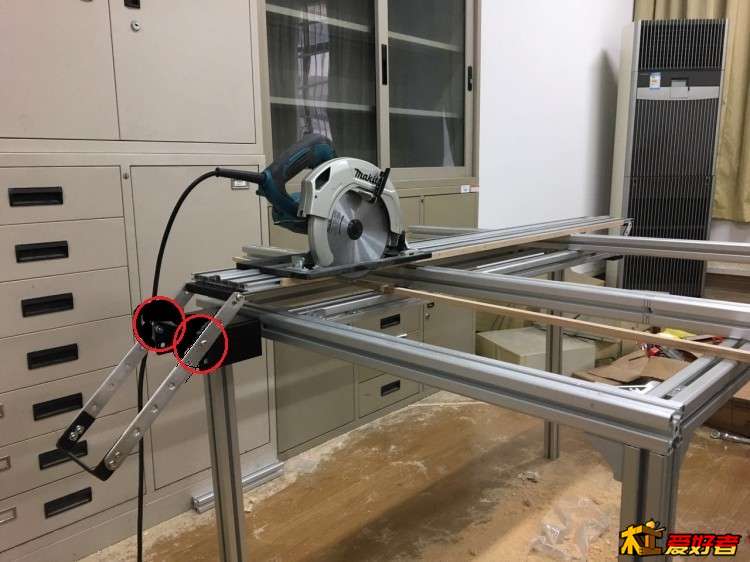

) v0 ?' v( i4 Q' d, o; r  E应该加强一下,黑色槽钢上

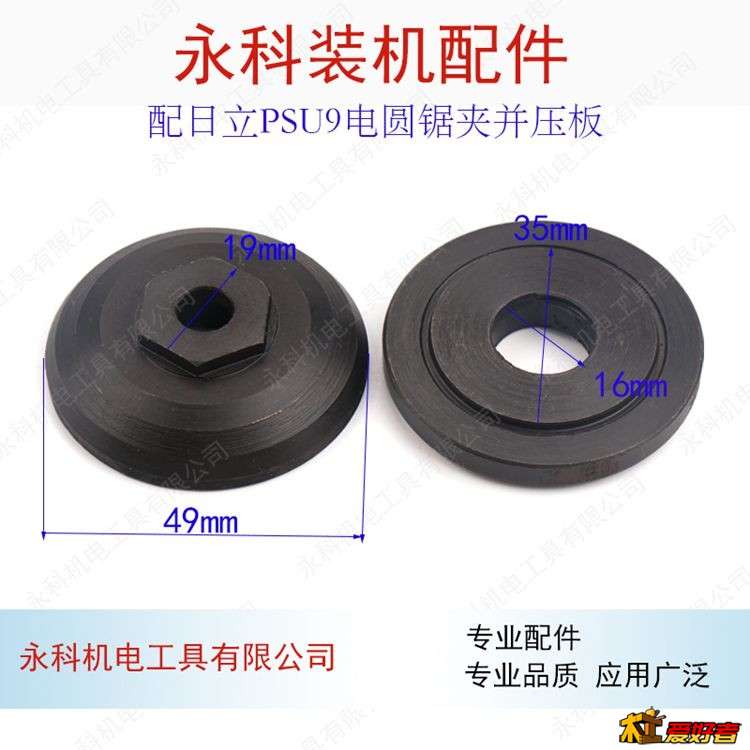

红圈这里应该用2个圆盘,防止轨道横向窜动,远端同理固定到槽钢的里圆盘有凸槽,外圆盘铣出和不锈钢条同宽的槽


' A& k: ~) i- m9 l2 i; _' M+ o

& d7 R+ m4 V1 Z0 P. l9 l
# Y2 `/ X! h/ F3 \

见习木工爱好

好想做一个，只是囊中羞涩呀，这套家伙搞下来要两千吗
& r2 h+ _' e% {4 ^

lc320

这个是在办公室试机吧？？设计出样板来

丿灬神父丶

yyf007 发表于 2016-12-22 08:59
因为要切割1米22以上的材料，而吴新的1米4的导轨又短了点，所以导致设计这个升降装置有点麻烦，还有吴新 ...

1 d) ]. ]4 R) r8 _% h! t  L5 U直接用光轴做轨道。顺滑，开板用根棍子推锯子，也不怕反弹什么的。

yyf007

伪光正 发表于 2016-12-22 11:04
应该加强一下,黑色槽钢上
红圈这里应该用2个圆盘,防止轨道横向窜动,远端同理固定到槽钢的里圆盘有凸槽,外 ...

只要支架结实，上下部件宽度一样，螺丝一紧，4MM厚不锈钢连杆与支架平面大面积紧贴，是不可能有径向窜动的。多虑了。
5 g8 |: k0 h: k* j5 E这种机构的关键是加工精度
& q4 P+ ?/ T$ Z0 K+ k$ K9 k

yyf007

其实理想的做法，应该是用车床加工4根18*130的圆棒，圆棒中心打M6*30的螺孔，然后安装到支架和支承板上，先用环氧树脂定位，再焊接或用环氧树脂做包埋，这样2轴平行度和轴间距离就能更精确控制了。

yyf007

见习木工爱好 发表于 2016-12-22 11:10
" }% C/ F; ]8 {, Z$ R4 D好想做一个，只是囊中羞涩呀，这套家伙搞下来要两千吗

( S3 e# t: g! q$ Z) Q1000多
7 q" g- o. Y. j) E2 }! d

chpsimon

非常好, 但这个结构, 光滑加气缸可能有更好的解决方案.

yuxueyou

好东西 可惜太占地方了

a469307668

小手一抖  点了个赞。  给兄弟们分享分享  亲╭(╯3╰)╮╭(╯3╰)╮╭(╯3╰)╮╭(╯3╰)╮
