雕刻机mach3电机设置问题，求大神指导！

one486 · 发表于 2016-12-16 23:16:31

XY轴调换下，或者A轴减速比搞明白，设置好A轴细分

one486 · 发表于 2016-12-16 23:24:38

XY轴调换下，或者A轴减速比搞明白，设置好A轴细分

sweetrong · 发表于 2016-12-17 08:22:34

像是A轴不对

sweetrong · 发表于 2016-12-17 08:23:06

跑过头了

北京木匠 · 发表于 2016-12-17 12:58:08

机器到手，就应该用一些简单的刀路测试一下各个轴的运动情况，测量下实际的精度范围，机器运输安装都有可能造成问题，确认在正常范围后，再尝试雕刻制作。

天天的玩偶 · 发表于 2016-12-17 13:06:35

第四轴脉冲当量设置：
Mach3，USBCNC系统设置：1度所需要的脉冲数
（电机1圈脉冲数×驱动器细分数）÷周长
例如，二相电机，细分数16，减速比5：1
（200×16）÷360=8.88888888

设置完后用G代码跑一圈看看是不是旋转360度

G0 Y0 X0 Z5.5
G1 X360

zdl214870 · 发表于 2016-12-17 22:54:36

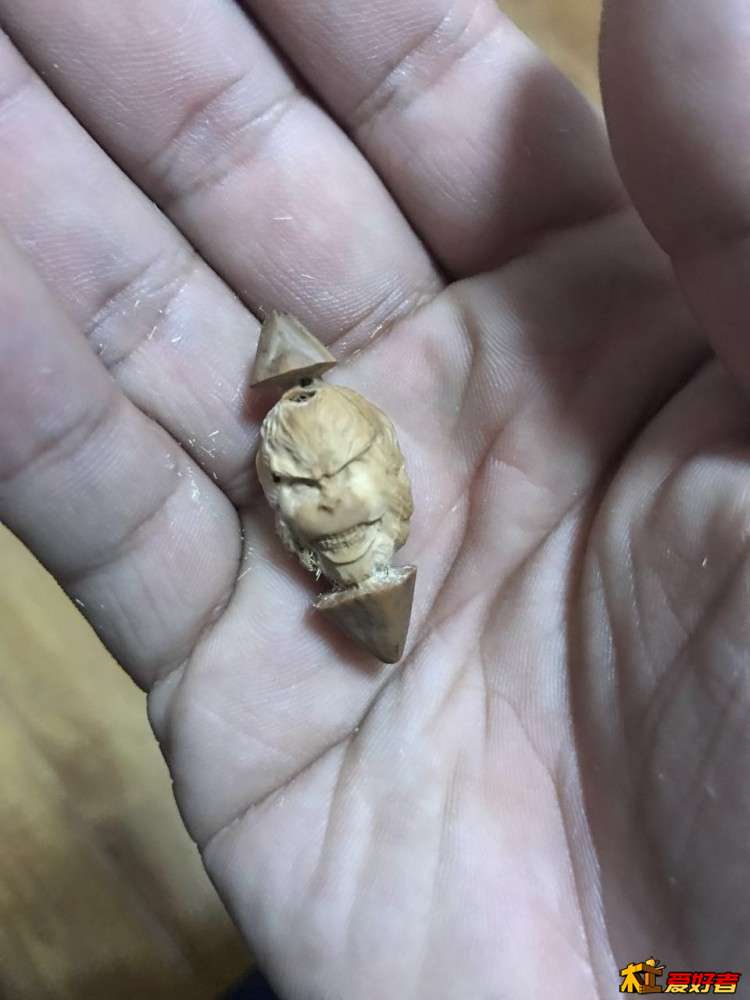

我雕个葫芦也是这个样子，刀路出的没问题

日业水可 · 发表于 2016-12-18 01:43:25

tomoon · 发表于 2016-12-18 09:33:49

路过帮顶

18629030161 · 发表于 2016-12-18 22:06:17

已经解决A轴的问题了，现在就是出现雕漏的情况，求大神指导怎么破！

zdl214870 · 发表于 2016-12-18 22:32:50

18629030161 发表于 2016-12-18 22:06
% G3 O4 k0 G7 i" S8 F已经解决A轴的问题了，现在就是出现雕漏的情况，求大神指导怎么破！

怎么解决的

18629030161 · 发表于 2016-12-19 18:43:28

zdl214870 发表于 2016-12-18 22:32* H* D* J+ W6 ?, h, l
怎么解决的

A轴脉冲调正了一下

zdl214870 · 发表于 2016-12-19 20:14:05

18629030161 发表于 2016-12-19 18:43 , J& K$ e0 }+ a& s5 R7 ~ U/ d
A轴脉冲调正了一下

你的设置多少

18629030161 · 发表于 2016-12-20 02:41:34

zdl214870 发表于 2016-12-19 20:14 ' x# o1 T2 ~3 q. d z( @& z! [9 ?
你的设置多少

我的按上头大神给说的，8.88888888

yuxueyou · 发表于 2016-12-20 09:43:50

没有看出你的撒问题~！~！~
