这个线路是怎么接的图上标的对么？求大神指点啊，

灬1993灬 · 发表于 2016-12-10 00:22:02

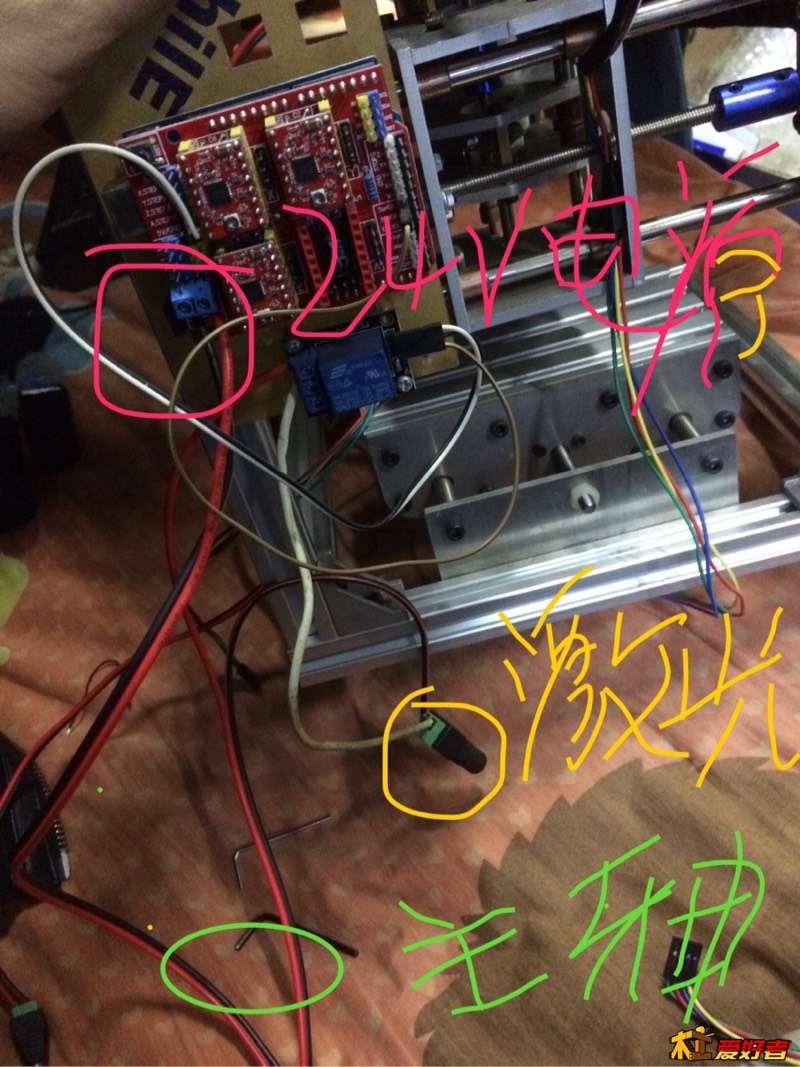

刚入了一台玩具雕刻机不知道线的接法怕烧了板子

[attachimg]3758509[/attachimg]

fan19880826 · 发表于 2016-12-10 01:28:39

3个模块分别接到对应的步进电机。主轴那个位置你安装激光还是电机？激光好像不能接24V吧。板上EN信号接到继电器IN端。DC+和DC-接到CNC SHIELD的5V/GND排针。

日业水可 · 发表于 2016-12-10 04:44:43

zzdvcd · 发表于 2016-12-10 06:48:31

学习中

灬1993灬 · 发表于 2016-12-10 09:50:37

fan19880826 发表于 2016-12-10 01:28 9 N V. E. `) g" E* F; S, `
3个模块分别接到对应的步进电机。主轴那个位置你安装激光还是电机？激光好像不能接24V吧。板上EN信号接到继 ...

多谢。打算接的主轴电机。板子上还用外接电源供电吗？

xian5186 · 发表于 2016-12-10 10:35:02

那就要看你用几V的电机了。

xiao860301 · 发表于 2016-12-10 13:26:58

建议主轴直接接电，不要继电器，板子那电源接12V

downsun · 发表于 2016-12-10 13:49:51

和我的一样，多少钱入的？

灬1993灬 · 发表于 2016-12-10 14:43:20

downsun 发表于 2016-12-10 13:49
! v; R* @( i. E: K; _2 ~和我的一样，多少钱入的？

380

灬1993灬 · 发表于 2016-12-10 14:46:07

xian5186 发表于 2016-12-10 10:35
( P0 M0 J3 ^8 Q1 X那就要看你用几V的电机了。

电机是24v的连上出这个

灬1993灬 · 发表于 2016-12-10 14:47:27

downsun 发表于 2016-12-10 13:49
: P+ _) A5 [% {, g9 Z和我的一样，多少钱入的？

你有安装教程和驱动么能给我发一份么

灬1993灬 · 发表于 2016-12-10 14:48:10

图片发不上？

灬1993灬 · 发表于 2016-12-10 14:49:33

裁剪过看看

xian5186 · 发表于 2016-12-10 14:57:06

本帖最后由 xian5186 于 2016-12-10 14:59 编辑

灬1993灬发表于 2016-12-10 14:46
8 m3 M4 ]% Z& d+ X电机是24v的连上出这个

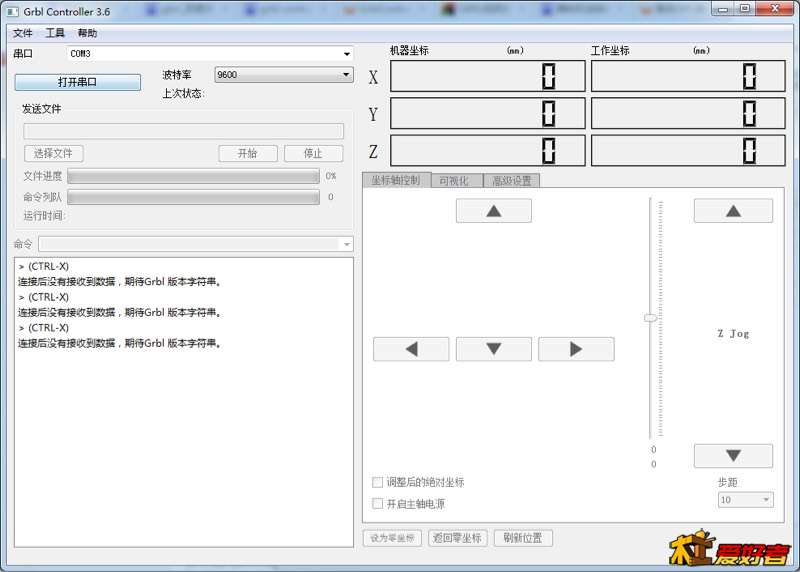

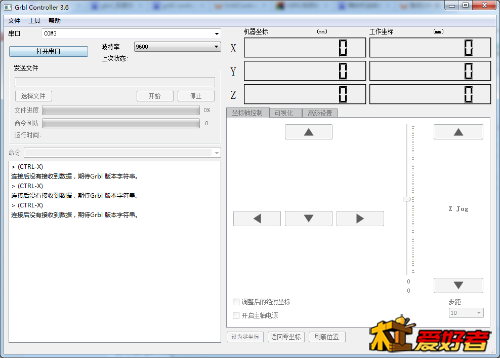

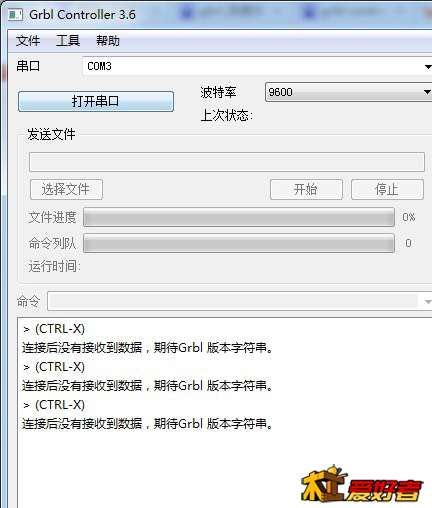

只能跟你说，你电脑没连上控制板。看看驱动装好了没，装好的话就看端口号是多少。如果控制板版本为0.9J就把波特率换成115200，0.8就是9600，不知道是多少就先从小0.8的9600试，不行就换115200.

关于电机接不接继电器，就看个人了，我是接的，我可不想开刻时要开一个电机开关，刻完了去关一下电机。

灬1993灬 · 发表于 2016-12-10 15:18:12

xian5186 发表于 2016-12-10 14:57 4 l- X% Q% e. p- e" ?* @. m: D
只能跟你说，你电脑没连上控制板。看看驱动装好了没，装好的话就看端口号是多少。如果控制板版本为0.9J就 ...

嗯呢，多谢。Arduino的板子搞不懂
