台钻修复记-拆

365997450

dj0864 发表于 2016-12-2 09:59
打火机油。。。。。。朋友厂里也有。太远了。修车的地方也有

2 k/ F2 e% f. p; x& E我就是拿来加打火机的

wywy168

dj0864 发表于 2016-12-1 20:20
2 n- \/ Z; O' w# D西菱貌似是西湖的山寨版本。说实话西菱我没用过。我基本就是黄山跟西湖接触的多。我个人推荐黄山。比西湖 ...

西湖和西菱两者只选一个的话，你建议我选哪一个好一些？
* O: @# b5 w: Y( M

dj0864

365997450 发表于 2016-12-2 08:41
买楼主的最实际

" }# n1 a. w7 H2 ~/ d# v额···说实话如果比较挑剔的就考虑一下我改过的吧。如果就是买来干活还是买个性价比好点的。这台钻我算了一下我一分钱不钻。把他全弄好成本就得接近1500.原来的主轴严重老化，钻接杆不实用。主轴轴承磨损。换。主轴 轴心 轴承  花键 带轮。这一套下来五百块。钻体组件缺损虽然不影响使用但既然已经做了就做全套吧。校正 外圆内圆磨床磨平。烤漆。五百块。传动部分准备用800w的伺服电机。500块。这还不算人工跟耗材成本。清油污跟从新上油光润滑油就得两灌800g装的昆仑3号。柴油。除锈的耗材。的等等····七算八算比买新的还贵。

dj0864

wywy168 发表于 2016-12-2 13:21
4 D) @# M9 ]  N2 k7 ]/ Q5 V3 g西湖和西菱两者只选一个的话，你建议我选哪一个好一些？

我没法帮你选择。因为西菱我没用过。推荐西湖我不太负责，没有比较怎么知道好坏。你对精度要求很高的话我建议你外出加工。我知道的是现在的钻基本都已经不上钳工平台画线校准了。有新买台钻的朋友可以看看自己的钻。立柱的位置应该都不是很准。或者不平。这也是导致现在的钻大部分都不行的主要因素。外径千分表打一下立柱看看。估计也不合格你锁紧以后下压打孔轴向力不均匀就会挤向空隙导致偏孔。总之就是现在厂家为了节省人工成本基本不会用严格的工艺制作。

如果非要选一个选西菱吧。新厂在这些问题上虽然不靠谱但是新机器的误差率会小。而且给西菱供应部分配件的是我一个朋友。工艺还是可以的。不要买轻型钻！切记！什么都可以后配跟自己改装但铸件结构不行。
! _% i3 [2 F7 }

dj0864

365997450 发表于 2016-12-2 10:49
8 Q0 e& T  B; y我就是拿来加打火机的

! M- {7 h8 D1 d; }+ [$ l# e% q········今天钢倒掉600ML
3 z! B* \, r4 \7 K2 P$ \

qin_zhong

你好，那个塔轮轴怎么拆的，直接拔出来吗
& m3 p0 p+ u3 c/ c8 o: `. n

wywy168

dj0864 发表于 2016-12-2 13:40
我没法帮你选择。因为西菱我没用过。推荐西湖我不太负责，没有比较怎么知道好坏。你对精度要求很高的话我 ...

太谢谢你了。
1 G& m% |  K  f" T9 c

dj0864

qin_zhong 发表于 2016-12-2 14:32
你好，那个塔轮轴怎么拆的，直接拔出来吗

4 n6 U! ~! ~/ x. R! Y不同厂家的不一样新款老款有区别。这款是带轮上面有两颗小螺丝拧下来后就可以拆掉了。如果拿不掉。砸！
. G6 f2 F, h/ L, e( l; i1 Q" A

dj0864

wywy168 发表于 2016-12-2 14:57
太谢谢你了。

' H, K; @* U  g: A3 m3 V2 q不客气有疑问大家交流
1 W/ b3 l) s, H2 y4 @  g6 w

dj0864

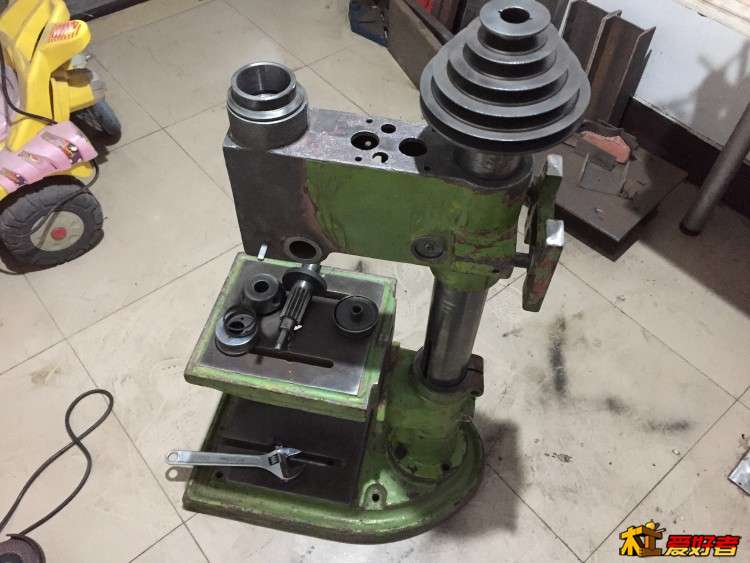

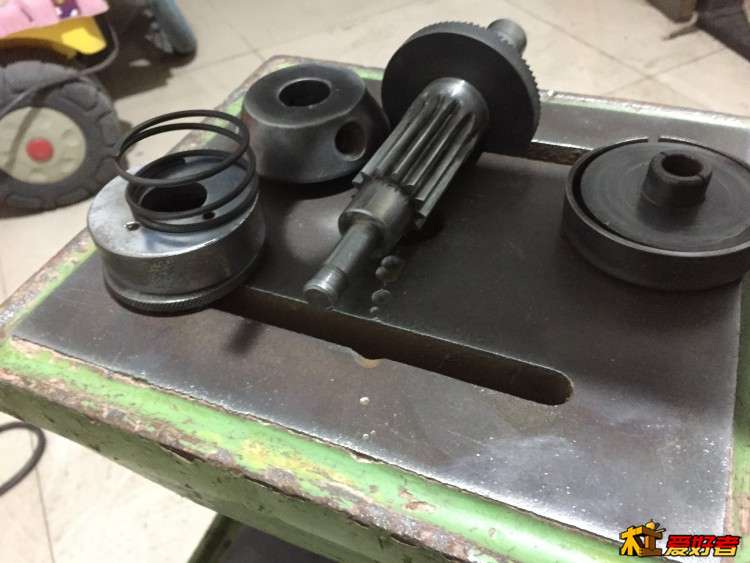

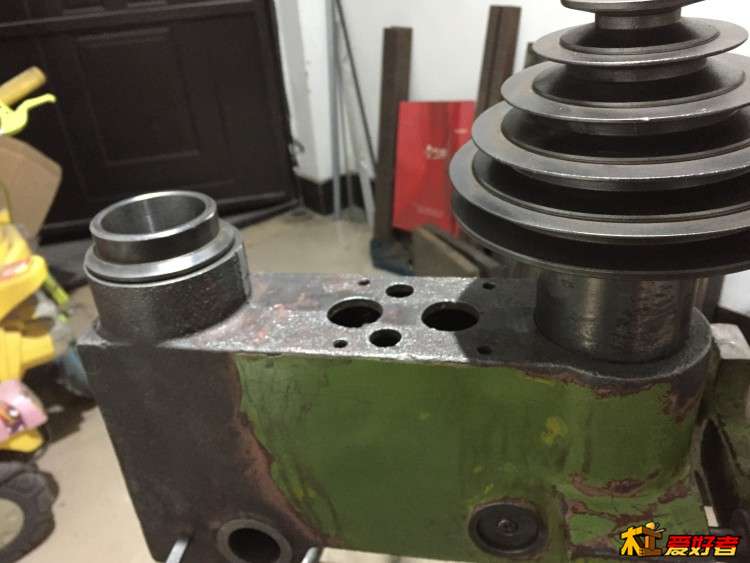

清污排查工作今天基本结束。工作量比想象大得多。所有轴承由于长期缺乏养护基本已经报废。主轴报废。给进部分报废。主轴箱导管下部由于锈迹不得不略微修整。升降丝杆报废。工作台有钻坑。可喜的是结构部分除了上工作台面需要重新铣，磨其他部分都还不错。今天试装了一下接合度优秀。很开心。初步打算升降工作台铣平面。精磨。底座精磨。轴箱立柱进外圆磨床。改升降结构为轴箱升降（外部丝杆传动）全钻做漆（车用金属烤漆）轴箱加装钻速显示。改装电机安装位。想到的就差不多这么多了。
$ X+ x6 A4 M* {! R  i4 Q
纠结几件事。这么折腾改不如先把自己的弄好。都改这样了不如改成钻铣得了。要不把立柱也换成实心的？真心不想用伺服用变频加异步电机得了。皮带同步带多沟带！！！！烦。其实移动工作台要不要都行不折腾了吧。如果改铣用导轨还是燕尾呢？500x150的t型槽是不是有点小啊？莫氏2号轴的孔········不然把轴箱都换了？？？艹···好纠结

sszrsy

工作台没必要重新铣平面，浪费钱。对旧物要求太高就不如直接买新的了。

dj0864

sszrsy 发表于 2016-12-8 18:52
# x4 ^* l0 o& r9 L2 k. c工作台没必要重新铣平面，浪费钱。对旧物要求太高就不如直接买新的了。

·······反正修一次。弄好了省心。我不是拿来用的。要过来就是为了修着玩
1 @$ }* p/ A' G6 K2 e, {5 Z

jiao2310

dj0864 发表于 2016-12-2 13:40
我没法帮你选择。因为西菱我没用过。推荐西湖我不太负责，没有比较怎么知道好坏。你对精度要求很高的话我 ...

获益匪浅，受教了。

雕刻机之神

dj0864 发表于 2016-12-8 21:07
·······反正修一次。弄好了省心。我不是拿来用的。要过来就是为了修着玩

7 ?8 O! c, V; K/ ?  D这回答我服
9 T) ~6 ^1 y' J. t2 P

乐百氏桶装水

昨天从朋友手里顺了台铣床，台钻，磨床

这东西都能顺！！！！这朋友教的好
