自制画线器图纸，求证理论可行性

工与匠

新画了个画线器结构图纸，求证大神这个结构的可行性

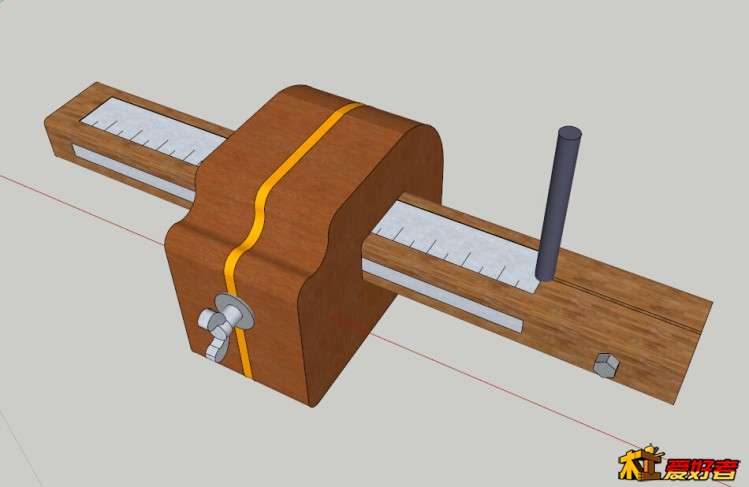

样整体式（上面）

样整体式（上面）

- J# m$ r! k8 r' O

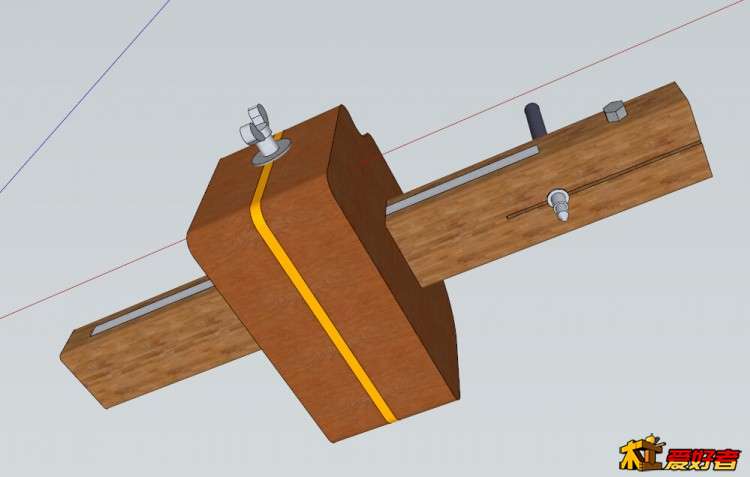

整体样式（下面）

整体样式（下面）

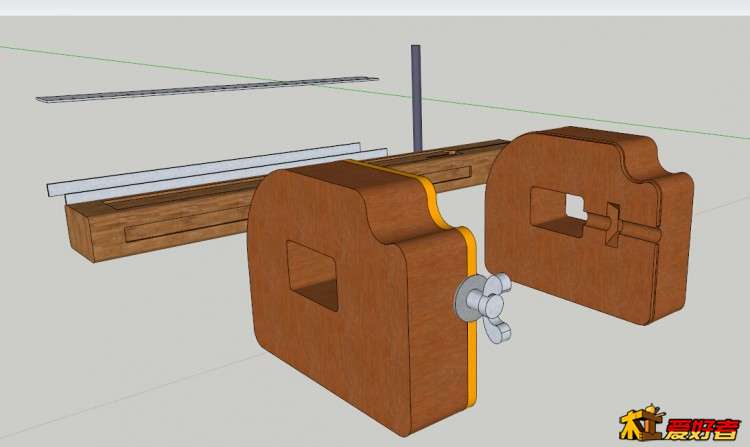

分解一：黄色条是打算弄个铜制薄片装饰一下

分解一：黄色条是打算弄个铜制薄片装饰一下
0 D9 e- D/ E7 q- N4 x

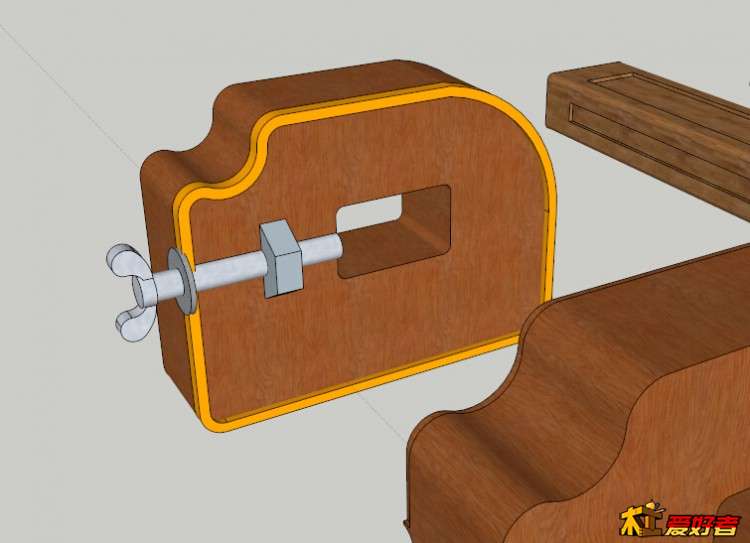

左上特意做了个凹形，便于右手大拇指发力

左上特意做了个凹形，便于右手大拇指发力
/ {% O  H' @3 c+ p8 E# \! Z! c

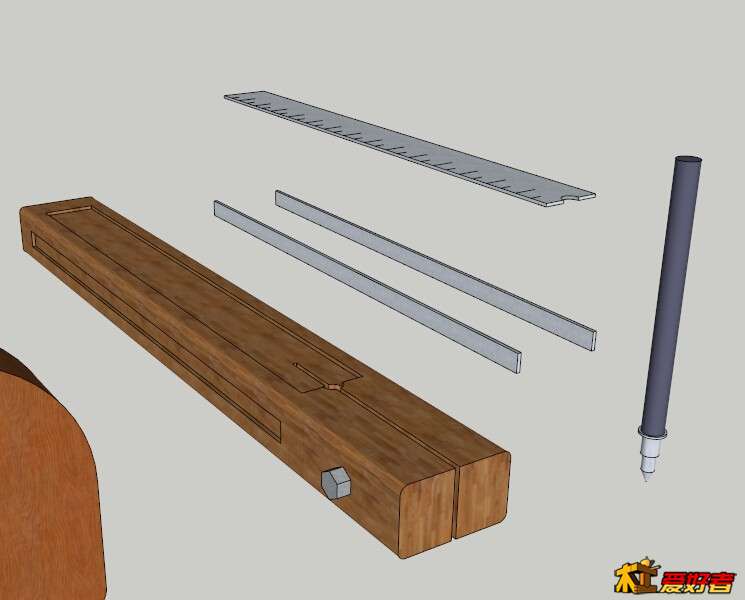

刻度尺以及钢条和圆珠笔芯，刻度尺镶嵌在木条上，钢条也嵌在木条两侧，作用是防止手柄上紧固螺栓旋紧时磨坏 ...

刻度尺以及钢条和圆珠笔芯，刻度尺镶嵌在木条上，钢条也嵌在木条两侧，作用是防止手柄上紧固螺栓旋紧时磨坏木条
& Z* `9 b7 C, |
9 A3 Y; h' r/ X7 J, }
% T6 c. V3 y: U4 J) t5 d
# o% k* U/ D, ]- a1 O

, K5 z, A8 G3 @3 l+ }% \; \$ Q

工与匠

自己先顶个，没有标尺寸，属于非标过几天把工具和材料备齐了先弄个看看

如是木头

好多都类似的结构！没事儿就自己鼓捣一个玩儿吧，做精致点儿，发上来和大伙分享下喜悦！！

lilove123

非高科技产品 没有什么特别技术 镶嵌钢尺 我觉得技术上比较 有难度 木头和钢尺摩擦 首先钢尺的 刻度里面黑色的油漆会不见 其次 有刻度在 钢尺就相当一把挫刀 木头越挫匡量越大 所以 长久以来 中式划线器上面都没刻度 不好弄啊
& n1 l% z* T" B. @

底朝天

' x& A; U! p3 ~0 N! t/ G1 a全木的。不要蝶形螺母
/ i+ W( a6 n) G% H9 k

[url=]10 秒后保存[/url] [url=]保存数据[/url] | [url=]恢复数据[/url]    [url=]字数检查[/url] | [url=]清除内容[/url]    [url=]加大编辑框[/url] | [url=]缩小编辑框[/url]

, q! |8 k8 v& Q% M( X) V附加选项
: h  }+ u) Z3 k5 C" V  ?3 W; S; ^
9 [& v) u8 J( f
0 |& h$ S, ^" r/ n
本版积分规则参与/回复主题 转播给听众 将此主题同步到:

4 O4 s. E8 I1 M- ^: ~6 A5 j2 L' V$ P
% e0 M8 z3 u) s0 S( A

# D+ K4 u" k; c

: B) L+ e, A! _1 N& O9 {0 n

laowancn

期待成品。

西安佳盛

图画的真好，羡慕

阳春林

, ^( Y/ Z9 g# Y$ \7 g! `

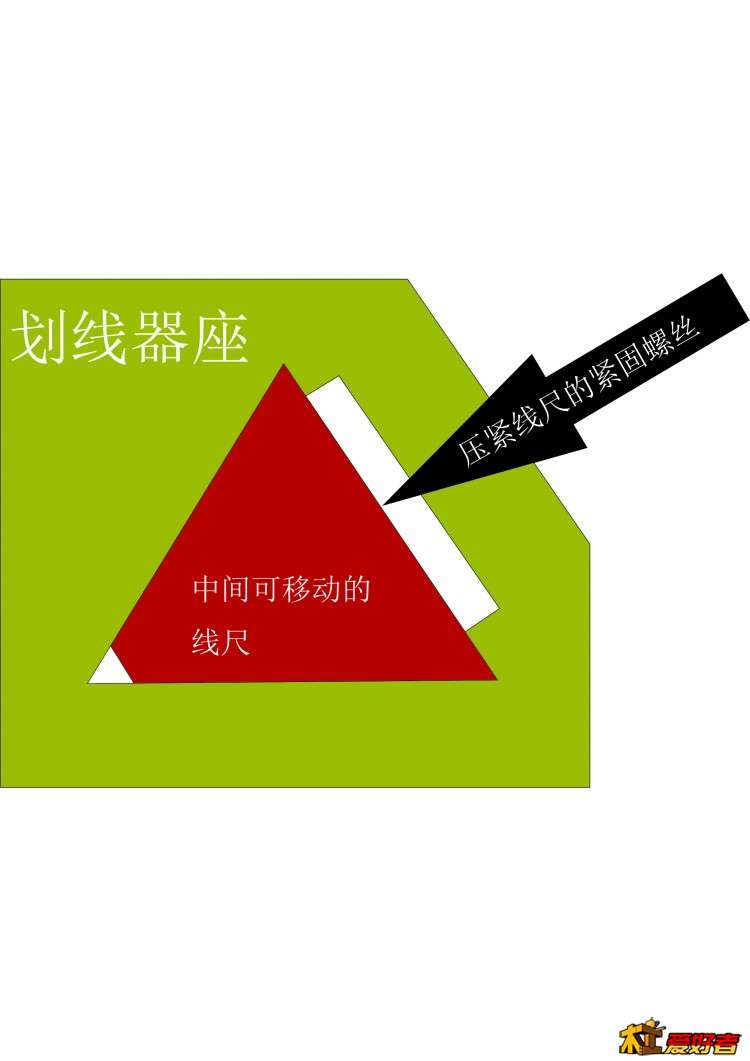

, {% w# i2 B/ l; A0 d用燕尾槽或者锥面槽如下图的三角形压紧槽也可以,另加压紧条,防止磨损过多出现旷量.不然用久了会松动的.下面这种设置压紧方式应该能避免用久了的自然磨损而产生旷量的问题
7 |9 Z$ ^$ c9 w) a; k6 f8 e& j  ?, t

517远方

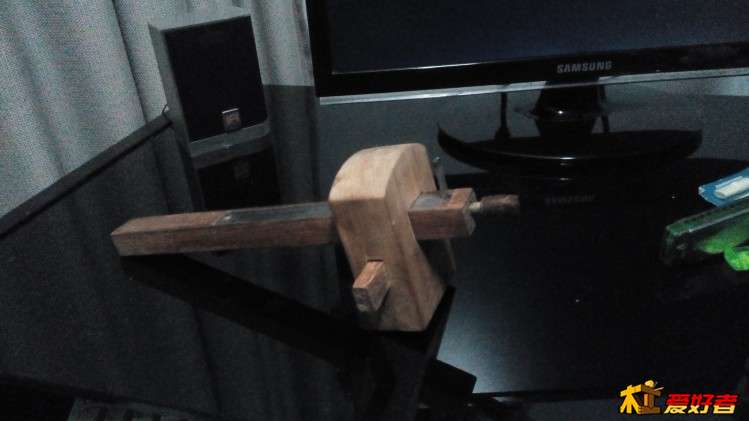

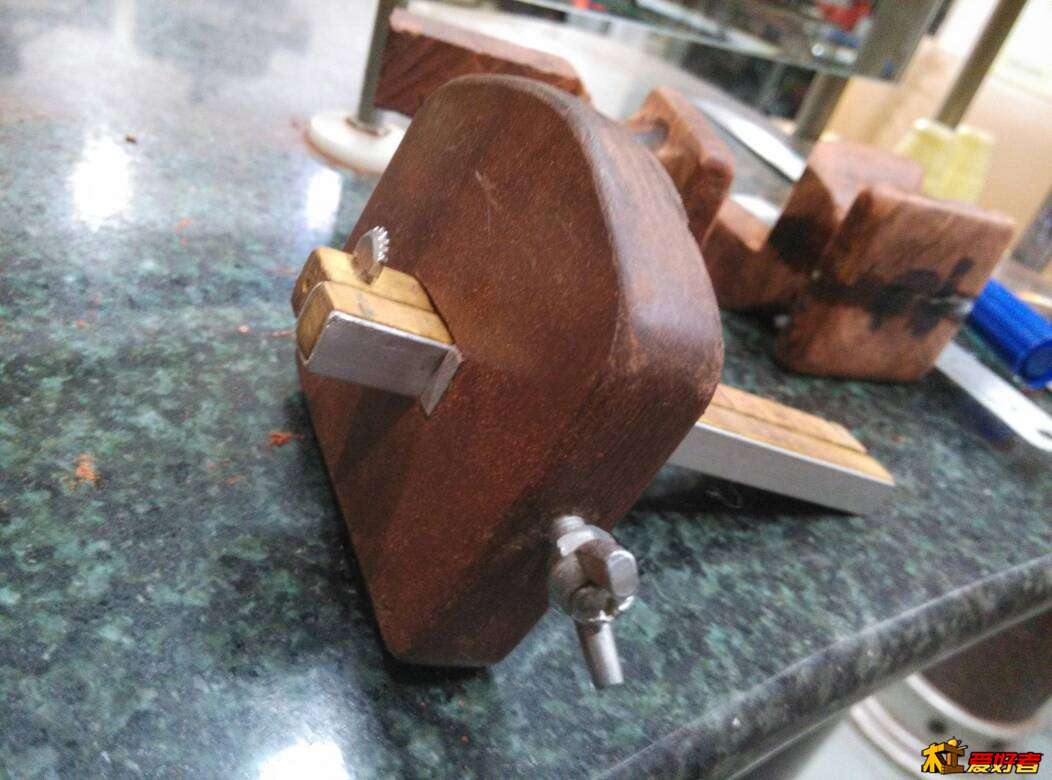

和我做的差不多

阳春林

阳春林 发表于 2016-11-25 19:38
用燕尾槽或者锥面槽如下图的三角形压紧槽也可以,另加压紧条,防止磨损过多出现旷量.不然用久了会松动的.下面 ...

* c# v8 v, C4 U3 W8 C4 x6 R划线尺不一定要做成四方形的，其实三角形的也比较美观。
4 r2 h- g, ?4 B; t3 c- Y

方圆木坊

楼主，软件是不是草图大师

机械师学木工

看看这个，比较简单，只是建议，绝非夸伐。http://www.zuojiaju.com/thread-629136-1-1.html
8 c7 p% d6 H, G7 t8 m, S1 X

ayxhl

wm5103426

漂亮的设计图，实用，收藏！

土豆三ok

很棒
