白纸，青纸，SK3，SK5什么钢

小白看海

村西老张 发表于 2016-11-18 04:39
1 C5 Q7 F2 y) l# f& k( R" P/ E$ \T10(A)，CrWMn，.....做冷模常规用料，
钢不特殊，难道区别在热处理？

建议先从元素成分入手比较。还有同样标号的钢不一个厂出的配方和工艺都有区别。同一炉不一个批次的都有微小差别。然后对于青纸钢之类是一种专用钢。我曾经找人查过国内对比，同样机械师师傅也查过。国内不生产同类似的钢。也就是说这种钢材是一种专用钢，我查了很多资料，木友们也给了我很大帮助。青纸钢在刃具适用上综合能力是比较高的。

古丰

只有中国和德国用元素标示含有的成分，一目了然。看来其他的只是钢号而已。

机械师学木工

村西老张 发表于 2016-11-18 04:39
# A7 g: K+ ^0 ~T10(A)，CrWMn，.....做冷模常规用料，
钢不特殊，难道区别在热处理？

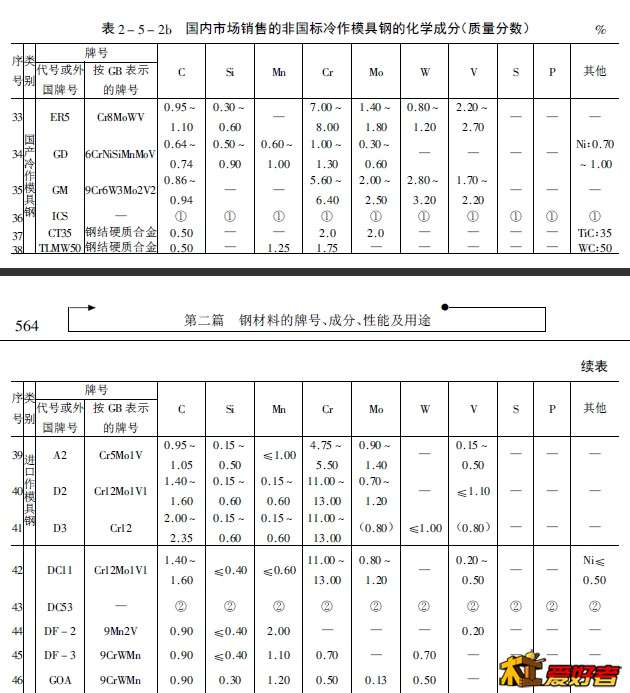

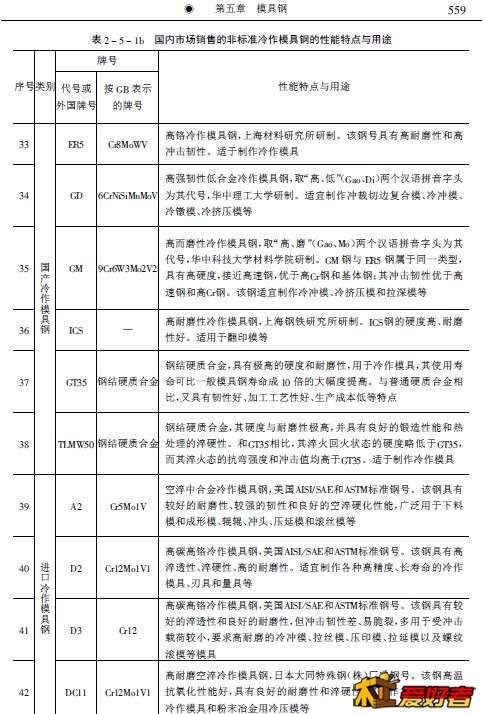

. H' D  a0 R( b9 |' k是的，热处理学问很大，不是大家看电影那样，烧红了往水里一丢。我做的T12和轴承钢的凿子，很多木有担心被榔头敲断，事实上是绝对不可能的，大家看我做的木工凳，40×60mm的卯榫，大冲击都完全没问题；我的45#钢能达到调质以上的硬度，很多木友以为是违反科学的，这都是对热处理毫无认识的一些想法，为什么很多种材料到我手里，我就可以让材料发挥正常呢？关键技术在于热处理制度的调整，工程技术人员要根据不同的机械功能，来设计热处理工艺，加工出的零部件才能正常使用，绝对不是某一材料，写上“需要热处理”就万事大吉了的。老张给的这些表在我们这里就是基本常识。看看下图才是热处理的关键，好像百度不到哟！

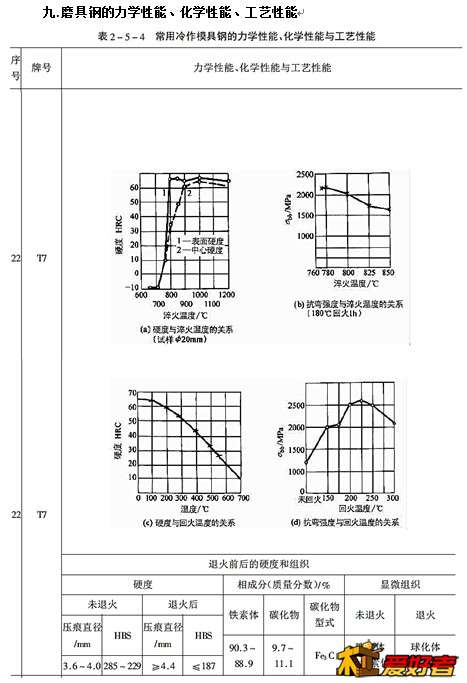

5 ]4 i% b- V" i  O$ {T7工具钢的热处理制度

; z3 r  c0 j' R再来看看45#钢有多少种国家标准热处理制度，不同用途配以不同的热处理规范

哈哈！现在知道材料的玩法了吧，现代化的材料玩的就是热处理，人类玩贴钢都玩了二千多年了，我们木工还在天天要求贴钢、夹钢的玩，还说进口材料有多好，殊不知是自己没有跟上形势罢了！

机械师学木工

% ?: q9 ~# W1 Q5 y7 n2 Y6 n

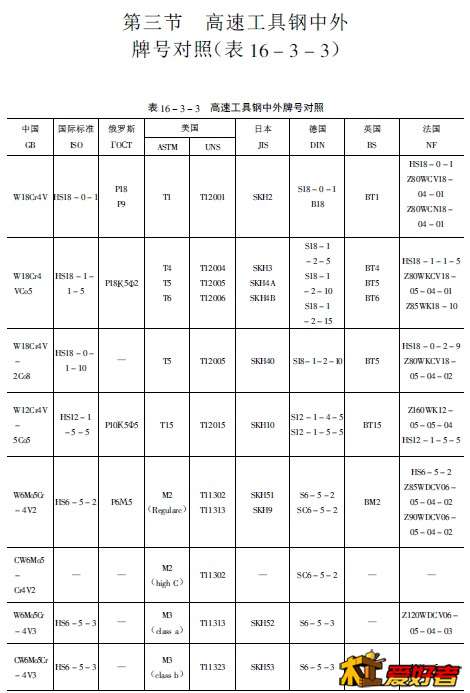

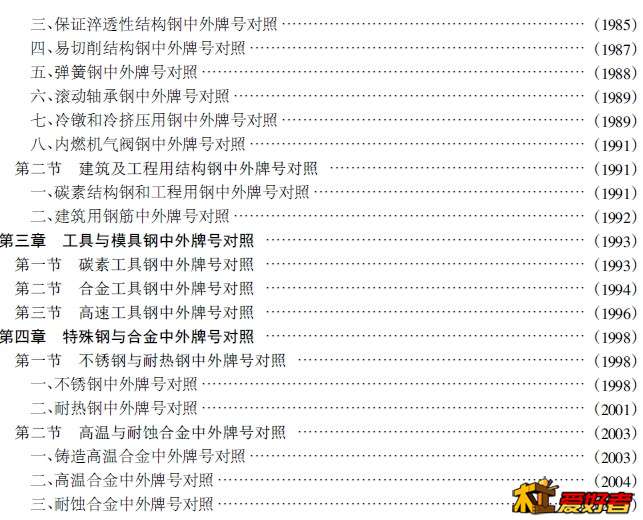

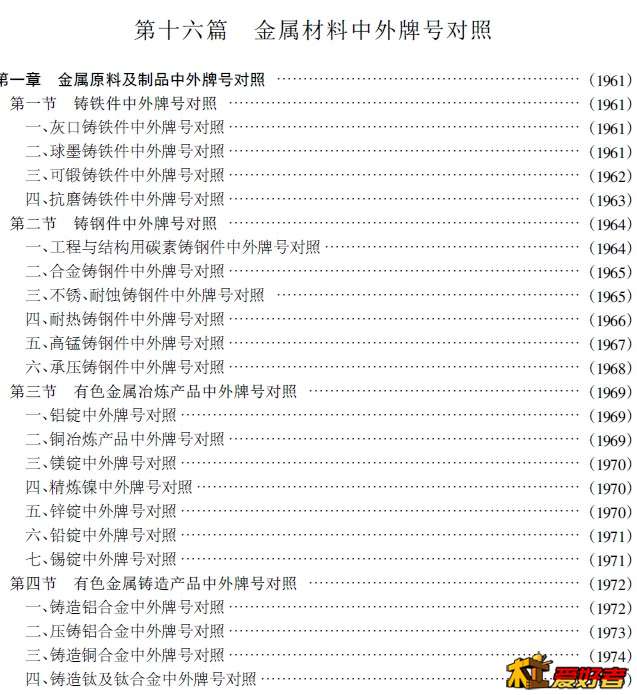

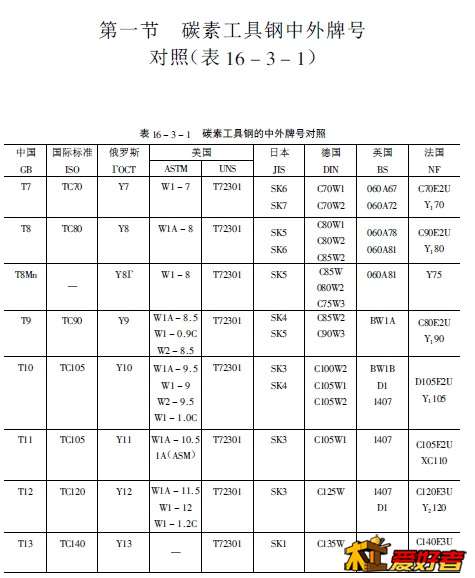

老张你的这些有些古老，这是没有欧盟以前的东西，现在世界金属材料都用ISO标准套，不符合ISO标准不能做跨国产品。所以说科技型的东西不能存，一存就被淘汰。大家很喜欢你的这些，我来个锦上添花，把这些资料更新到目前公开数据的较新版本（科研领域那比这新多了）。
6 W1 h4 O+ V  G: H
+ D3 C+ t6 [$ b3 e

$ y$ i! X& }4 B- f, R1 t5 ]2 B

8 h+ l/ Y4 F6 o8 r" c" ^7 n
$ z) I9 ]# g' }5 l+ N

机械师学木工

小白看海 发表于 2016-11-18 14:35
5 y1 O5 s1 u) c2 I8 v( h, A# S& S建议先从元素成分入手比较。还有同样标号的钢不一个厂出的配方和工艺都有区别。同一炉不一个批次的都有微 ...

" K8 I7 G5 T3 v+ |这是真的，材料是要从成分加以区别，但是大部分人告诉化学成份也没有啥感觉，这是因为对材料没有系统的学习，光依靠百度的文字说那种化学成份作用是某某，这是没有用的。比如，锰使材料可焊性降低，铬使材料变形抗力提高，这能说明什么呢？可焊性降低是多少？有没有规范弥补？变形抗力提高有又提高了多少？0度时变形抗力的指标“屈服”和800度之间的区别有多大？加热至1200度锻造变形抗力又是如何？随便提几个问题，百度都回答不出来。所以说别把百度当专业，否则会被忽悠死。

天然无心流

小白看海 发表于 2016-11-18 14:35
8 }- Z$ S* N5 p1 M& [5 Q( Q建议先从元素成分入手比较。还有同样标号的钢不一个厂出的配方和工艺都有区别。同一炉不一个批次的都有微 ...

6 w$ n; B! L' H天朝国民能用就行的心理 且刀具市场不完善，自然没有刀具专用钢。

紫小檀

天然无心流 发表于 2016-11-20 22:10
6 S5 P6 g" C# Q% a- |. Z/ S; v) N  R天朝国民能用就行的心理 且刀具市场不完善，自然没有刀具专用钢。

/ ]5 ?$ \% n; o) [$ Y! i; E你是天朝国民吗？你不知道
6 t7 ~7 g. E0 u3 V) z& ^5 F　以前，就算良民证，买旅刃都不管用
　现在，一个身份证，买飞机、菜刀、火车票啥的，全国通行，够幸福滴了
还想要生辰钢，亲欧！你家水表坏吧

+ U# f4 N4 t7 O' @+ l: L2 ~: G
. O6 i* K/ r5 k6 C) D% \

村西老张

天然无心流 发表于 2016-11-20 22:10
: f6 R" A+ n$ q天朝国民能用就行的心理 且刀具市场不完善，自然没有刀具专用钢。

6 m. }% v: y5 u: K- ^有刀具专用钢
CrWMn钢具有高淬透性。由于钨形成碳化物，这种钢在淬火和低温回火后具有比铬钢和9SiCr钢更多的过剩碳化物和更高的硬度及耐磨性。此外，钨还有助于保存细小晶粒，从而使钢获得较好的韧性。所以由CrWMn钢制成的刃具，崩刃现象较少，并能较好地保持刀刃形状和尺寸。但是，钢对形成碳化物网比较敏感，这种网的存在，就使工具刃部有剥落的危险，从而使工具的使用寿命缩短，因此，有碳化物网的钢，必须根据其严重程度进行锻压和正火。这种钢用来制造在工作时切削刃口不剧烈变热的工具和淬火时要求不变形的量具和刃具，例如制作刀、长丝锥、长铰刀、专用铣刀、板牙和其他类型的专用工具，以及切削软的非金属材料的刀具。
