无需计算，开榫机模板自制

jingeyb · 发表于 2010-8-14 02:10:27

想法非常好，楼主聪明。

lby111 · 发表于 2010-8-14 07:42:06

高深的不一定简便，简便的藏在高深，lz的思路太好了，有人还要研究曲线方程呢

z5377 · 发表于 2010-8-14 08:00:40

回复 17# lby111 的帖子

殊途同归，但我这个想法属于模拟的，精度肯定没有纯数字的高

xlpot · 发表于 2010-8-14 08:47:44

应该完全够用了，很好！

大尉的船坞 · 发表于 2010-8-14 09:40:23

和我设计的一样,以结果来返推制作过程. 沿着已经成型的榫头周边转一圈,右侧的钉子就可以将未来的模板的形状画出来了,然后,就可以用这个模板再来批量制作榫头了.

八级木工的后代 · 发表于 2010-8-14 09:40:34

出了成品再摆上来。

醒狮 · 发表于 2010-8-14 10:42:19

善于用心的人，顶

dxzj · 发表于 2010-8-14 15:51:02

可行、我用软件验证一下。

一度平凡 · 发表于 2010-8-14 17:25:59

思路不错

z5377 · 发表于 2010-8-15 23:17:36

合适的材料还没买回来，要晚点才能实践了

小疯 · 发表于 2010-8-16 00:22:21

中间不能用钉子，该用和铣刀同直径的原棒。(这玩意我的理解是模板和铣刀要对应的)

z5377 · 发表于 2010-8-16 11:20:40

回复 26# 小疯的帖子
对的，制作出的模板大小会随铣刀规格变化而变化，因此全部都要严格一一对应，也就是说一套模板只能使用一种固定规格的铣刀

z5377 · 发表于 2010-8-20 17:03:01

本帖最后由 z5377 于 2010-8-20 17:04 编辑

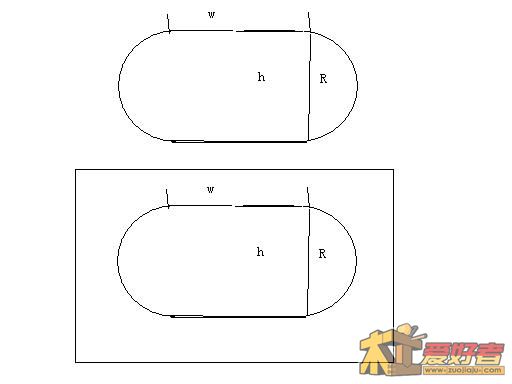

准备去CNC开榫模板了，W=R=H ，尺寸分别是6.35，8，10，12，14，16，18，20MM，榫头的Ｗ全部加０.５MM,参见坛子里的接榫知识，大家看这个尺寸表合适吗？模板.JPG

z5377 · 发表于 2010-8-20 23:15:14

本帖最后由 z5377 于 2010-8-20 23:16 编辑

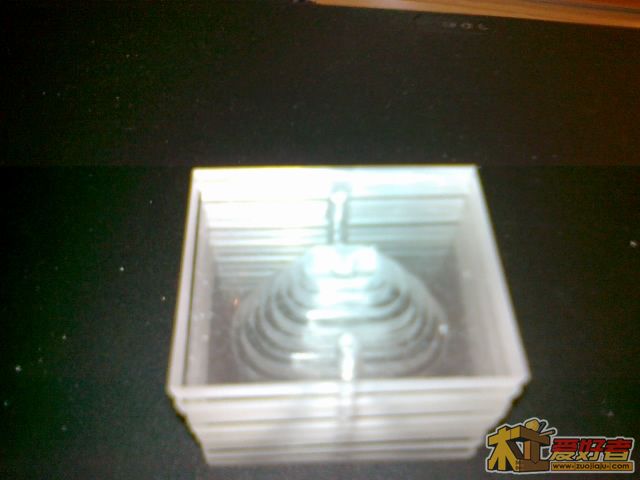

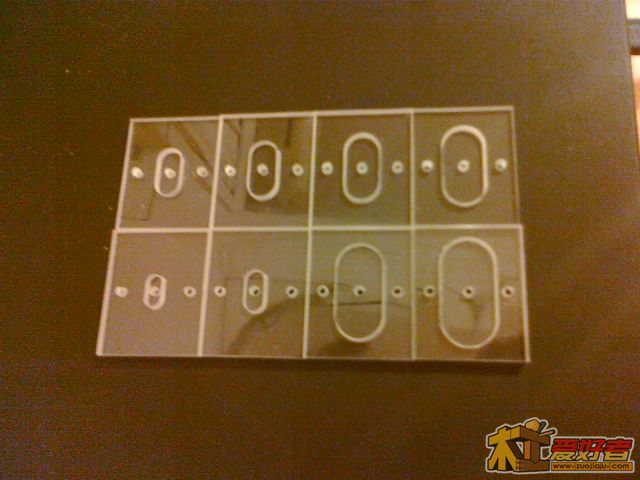

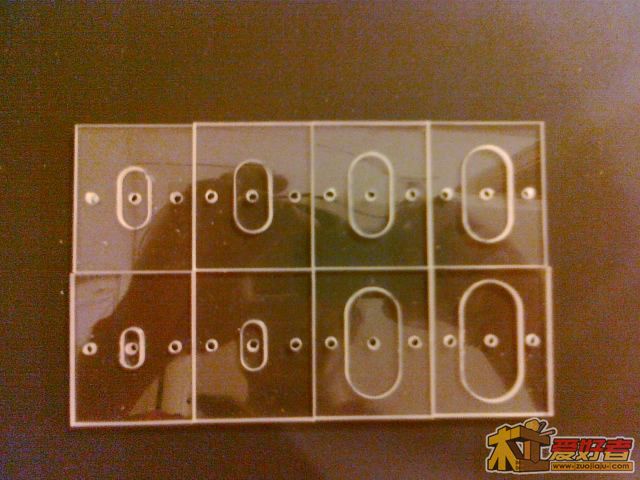

模板搞回来了，原以为很好弄的，谁知道也快2个小时，上图

z5377 · 发表于 2010-8-22 22:08:13

本帖最后由 z5377 于 2010-8-22 22:11 编辑

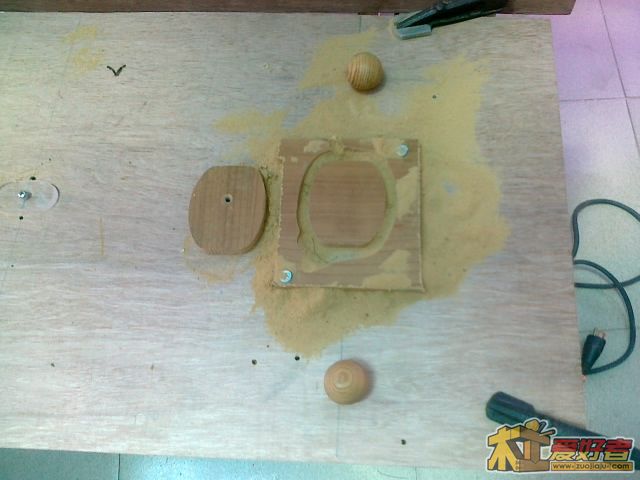

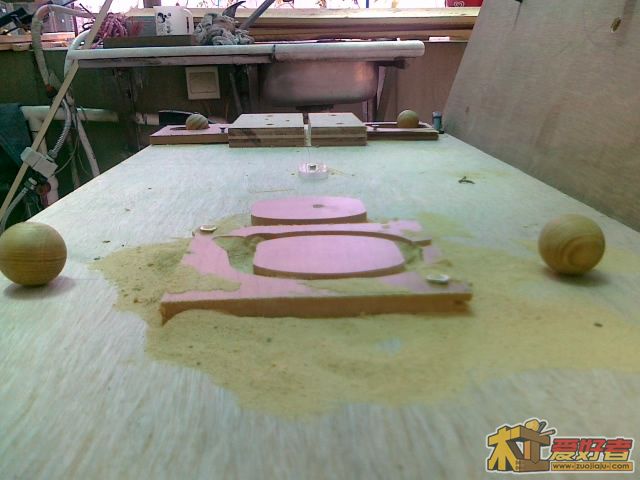

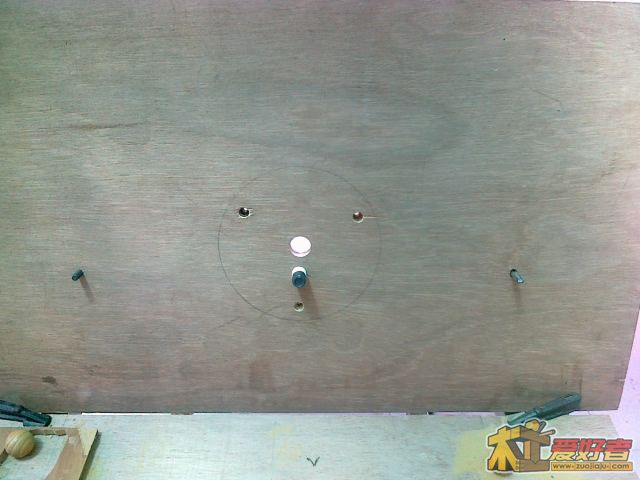

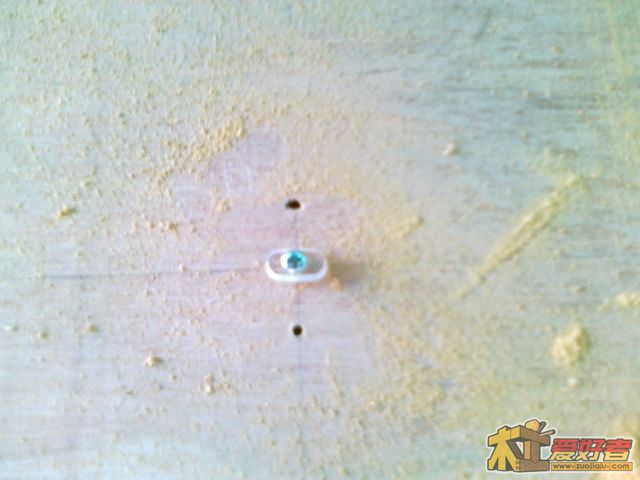

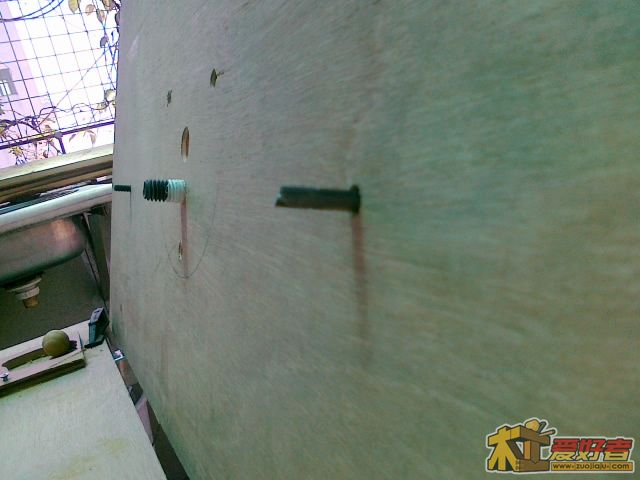

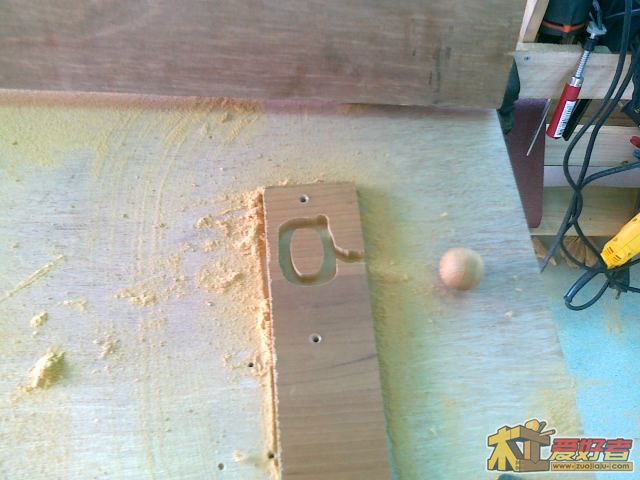

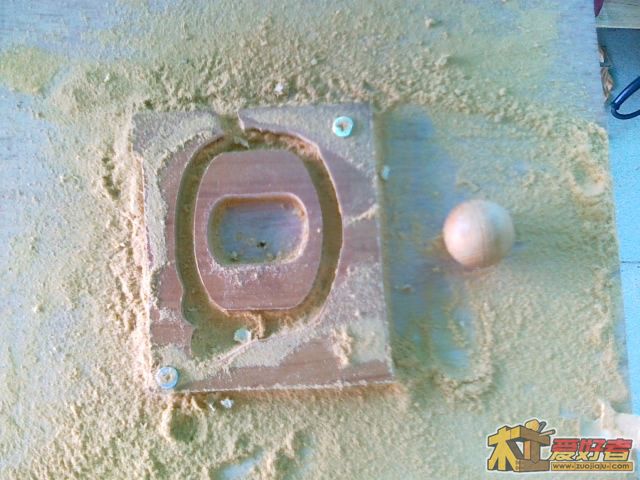

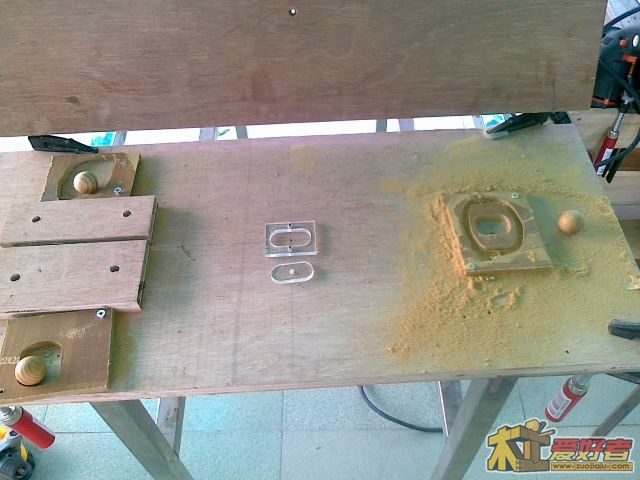

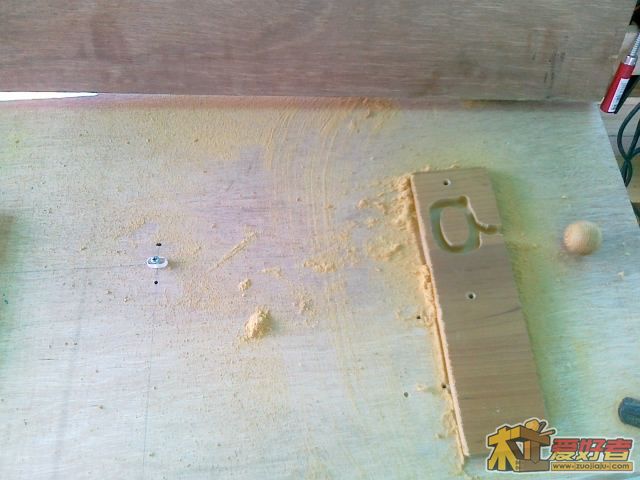

继续上图
