（重新发帖）自制台锯，锯芯零件到位！

和尚吃肉

这个部件叫什么

和尚吃肉

这个部件叫什么
* U  L' g: M& J- T

ziyounanr

win1221

和尚吃肉 发表于 2016-12-28 08:30
6 }' ^  o* {8 t  A5 p' q; I  m4 Q. z& l这个部件叫什么

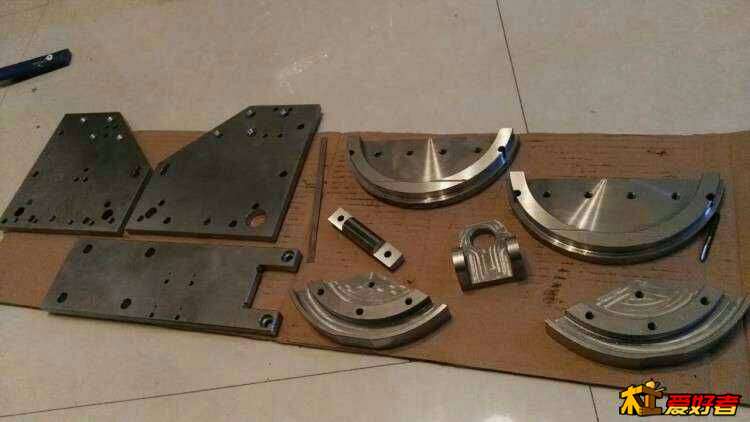

. l  W/ z* ]; T* c0 a弧形滑轨，这个东西网上没有卖的，我的是自己提供图纸朋友机械厂帮我加工的。
; q; O1 n* A0 J- Q- a1 z8 Y

win1221

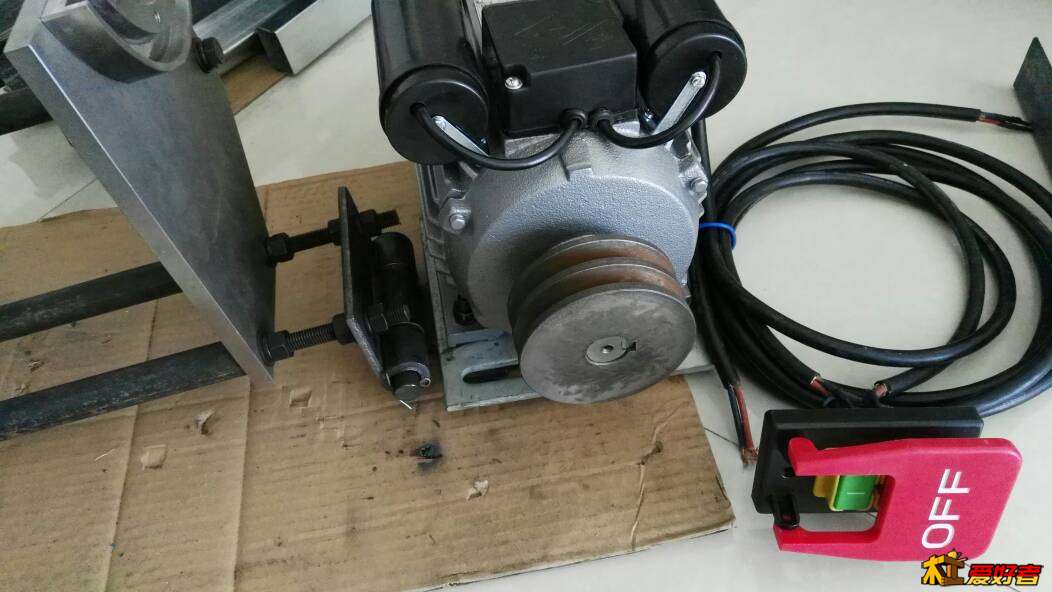

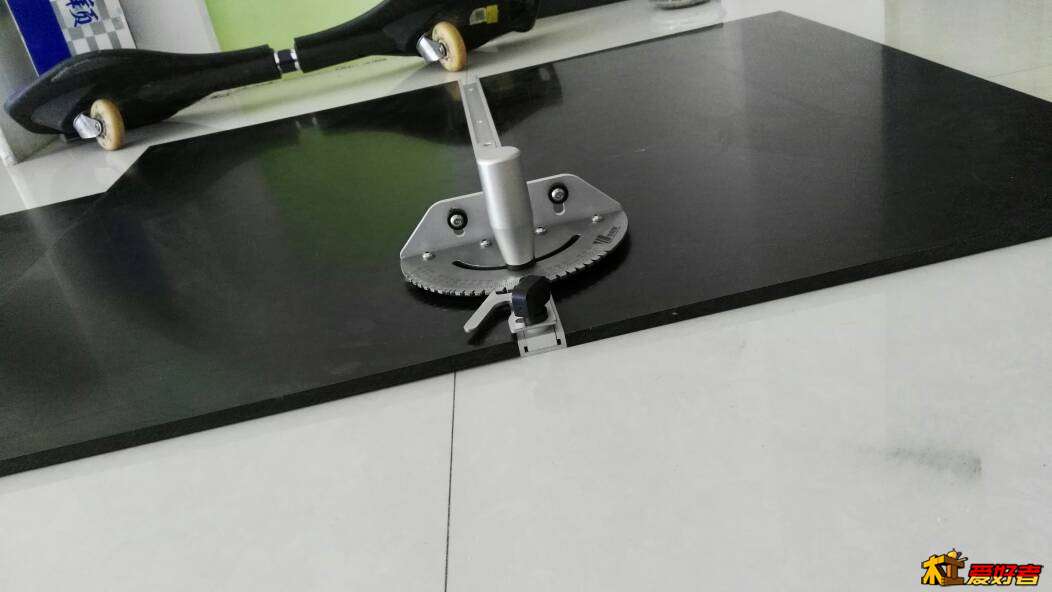

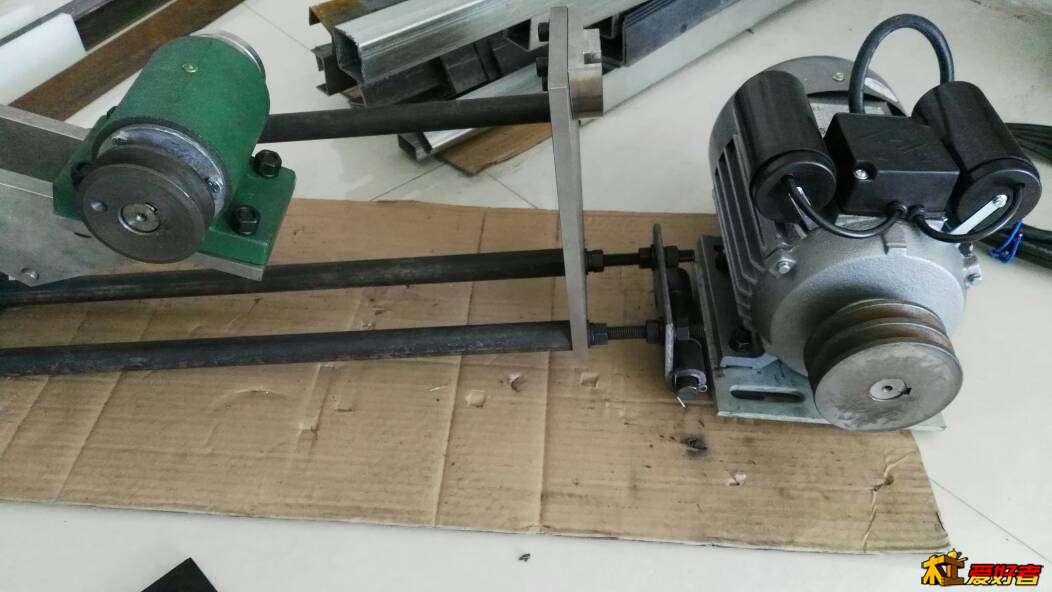

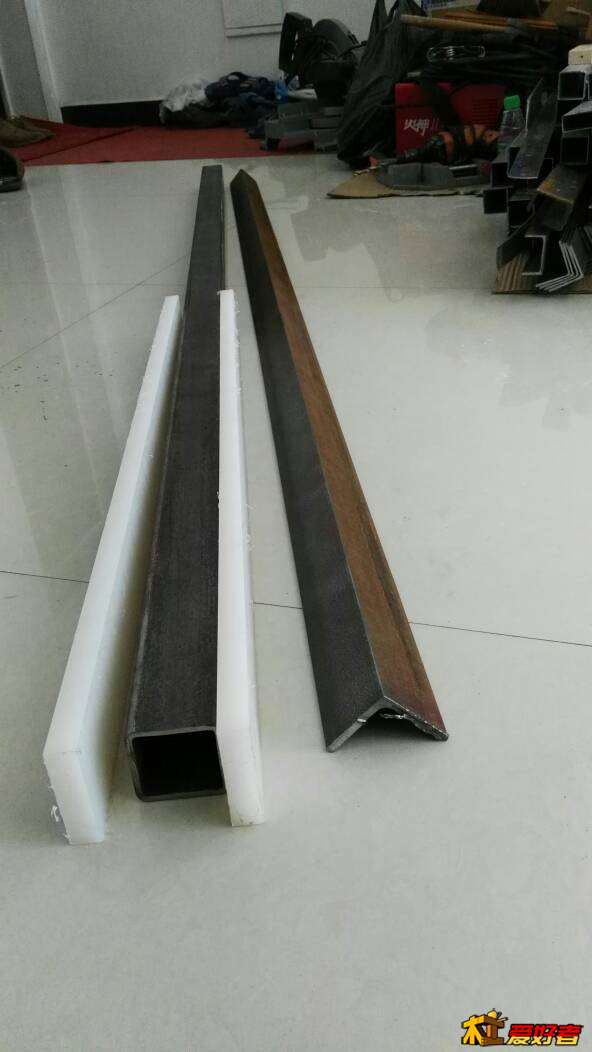

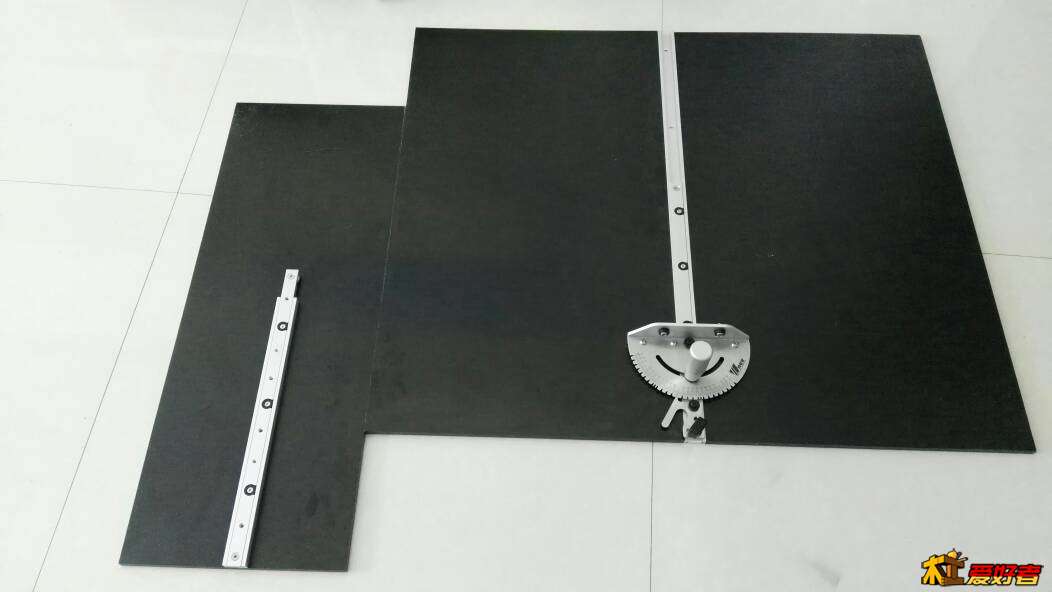

10mm厚电木板加1.5多层胶合板做台面，旁边那块小的是推台上的，还买了一段短的滑槽，到时候推把两边都可以装上。电机用重型铁门6寸的焊接合页固定！皮带靠电机自重张紧，到时候如果力度不够再加个扭力弹簧上去！50×50×5方管和50×50×5的角钢用来做靠山！现在就剩下焊接的活了，前两天试焊了几节废料，全焊通了，有空先练练技术！再正式搞
( P0 q: S9 f6 \" r: P$ ?8 C
2 w3 h8 u8 W7 a- r3 z: F


+ w) \2 n1 [# h1 P- s. l

win1221

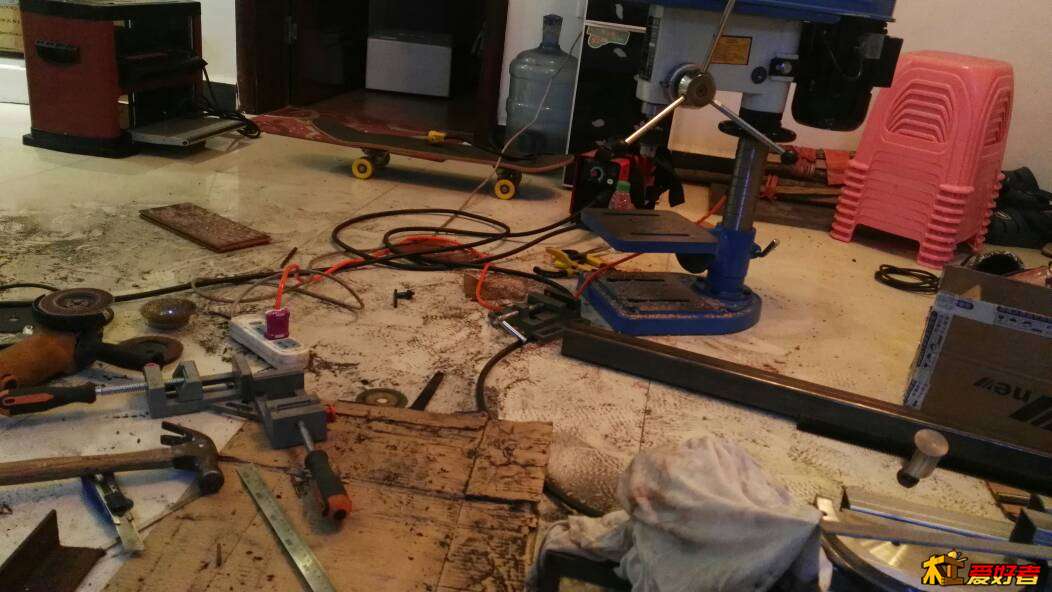

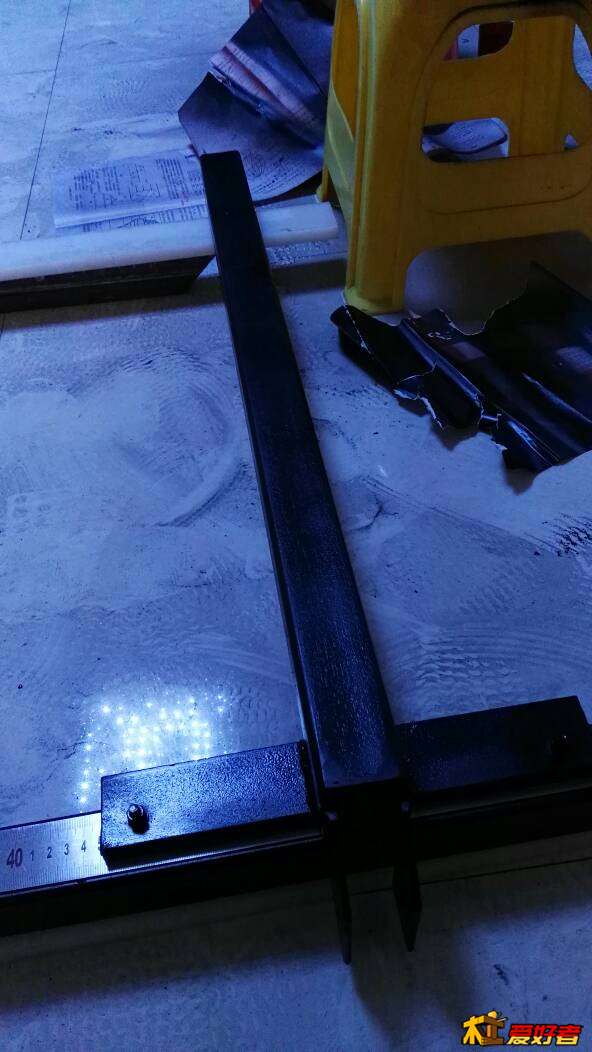

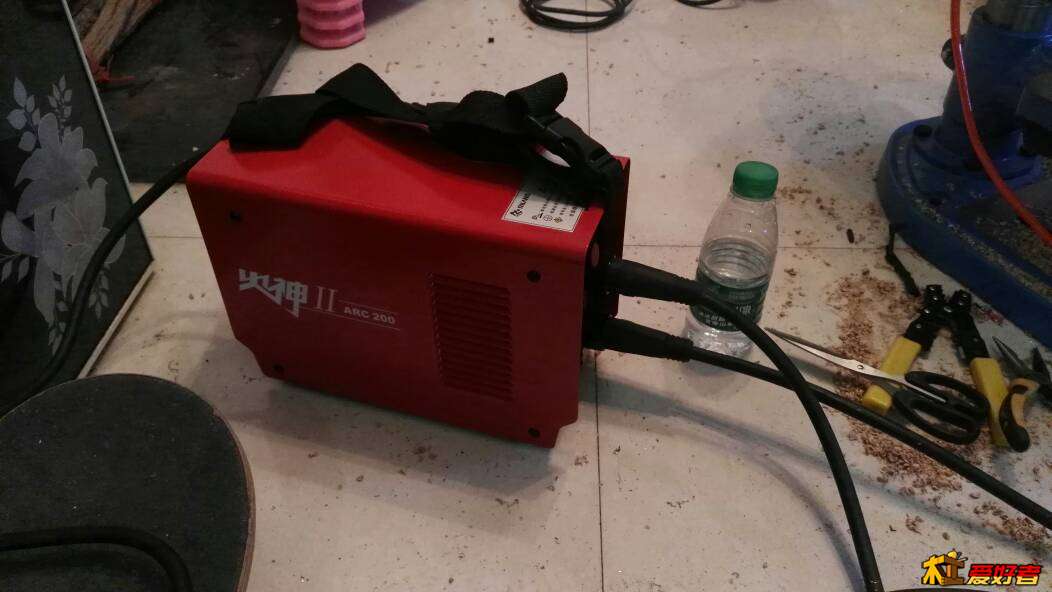

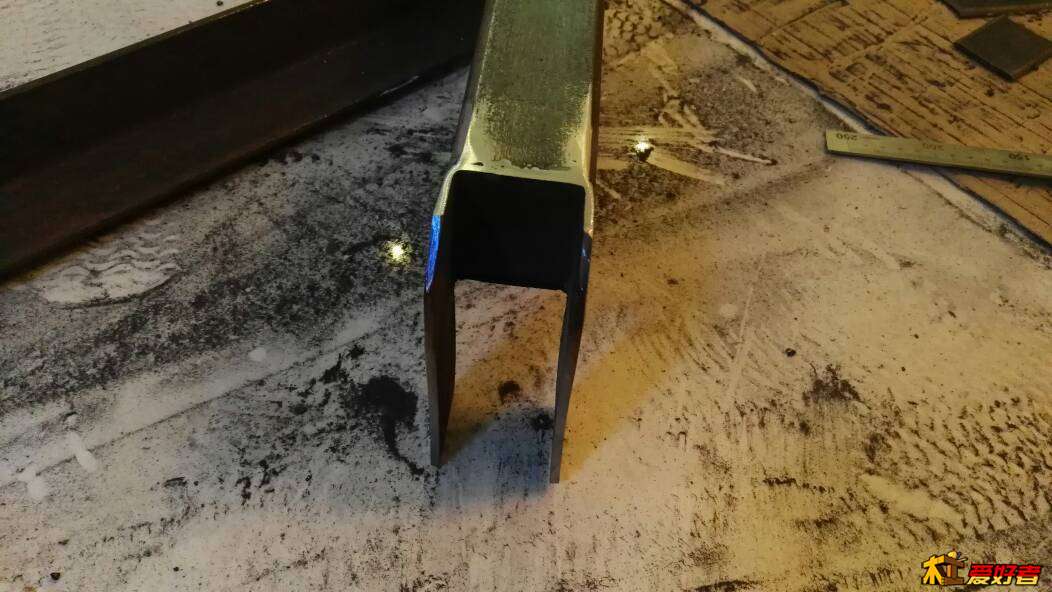

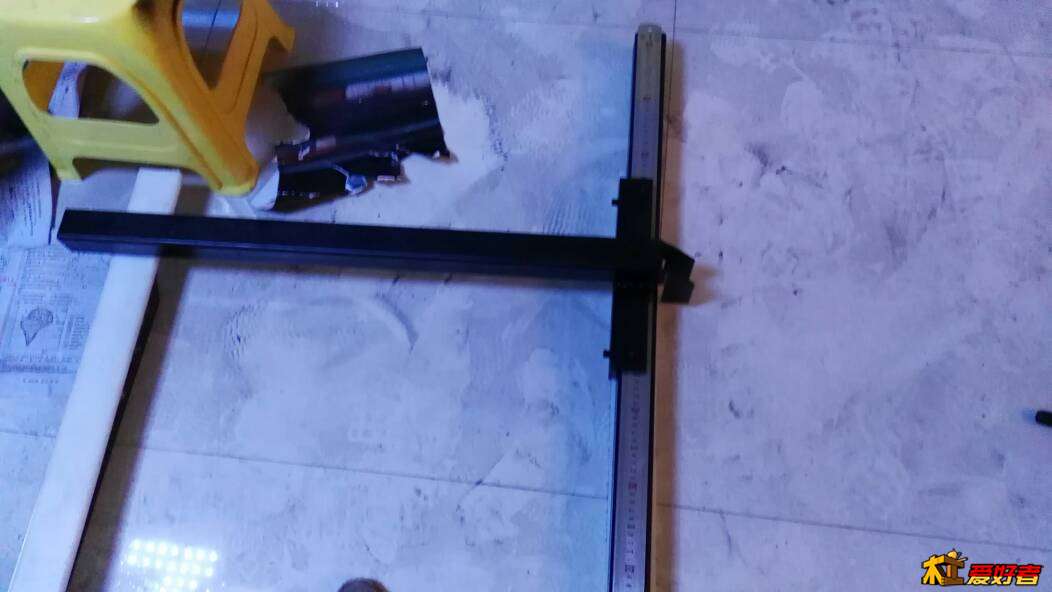

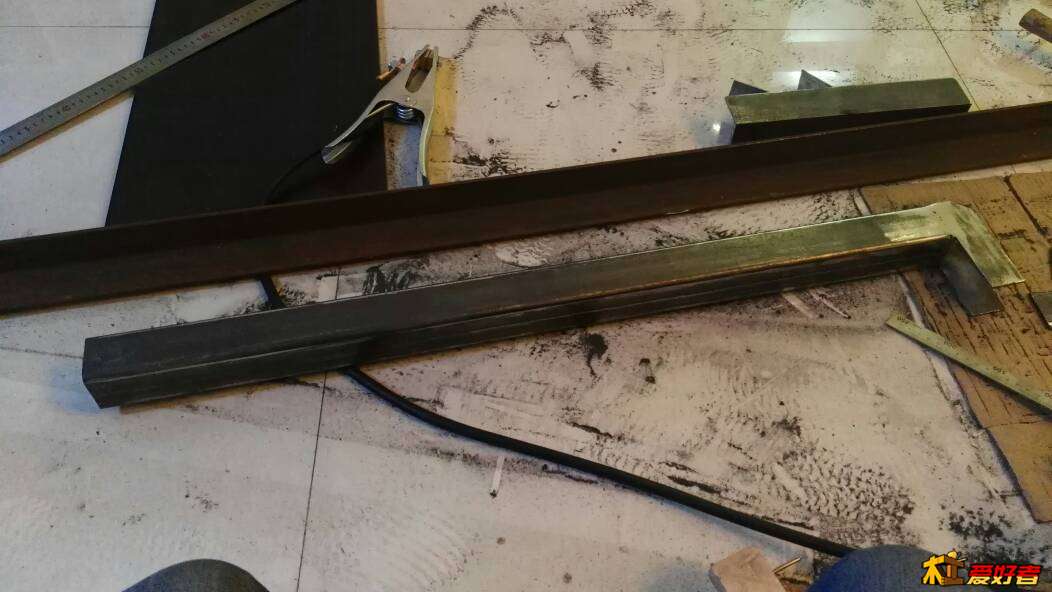

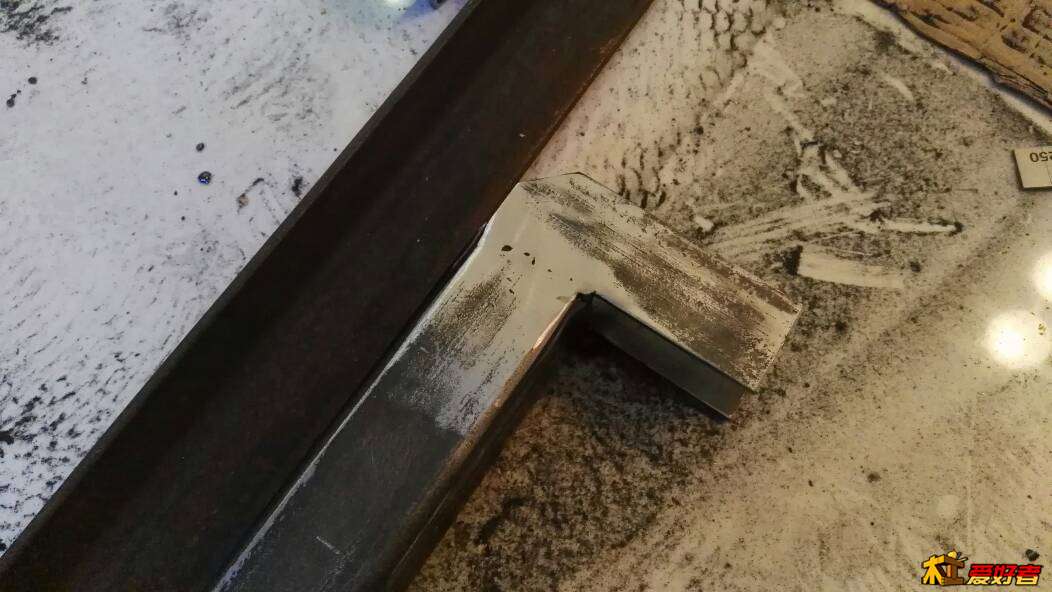

做了点靠山的活，打磨切割太灰了，看来还是得等有空回老家搞了。我买的方管是4mm厚的，直接切一段下来，修整好焊上去，技术不好干脆堆焊厚一点然后打磨平！效果觉得还可以，这个小焊机真的很给力，2.5焊条随便点都可以起弧，一整根焊条连焊完都没有断弧，电流只给了一半，估计3.2的焊条也没问题。那些200块左右的真的没法跟它比，大牌子还是值得信赖的。
7 w0 l8 z: K# M' s


7 Q' L0 m( A* }/ W
6 V) |4 X! g- k+ O# o
- S. |9 h1 l* S; P7 n

win1221

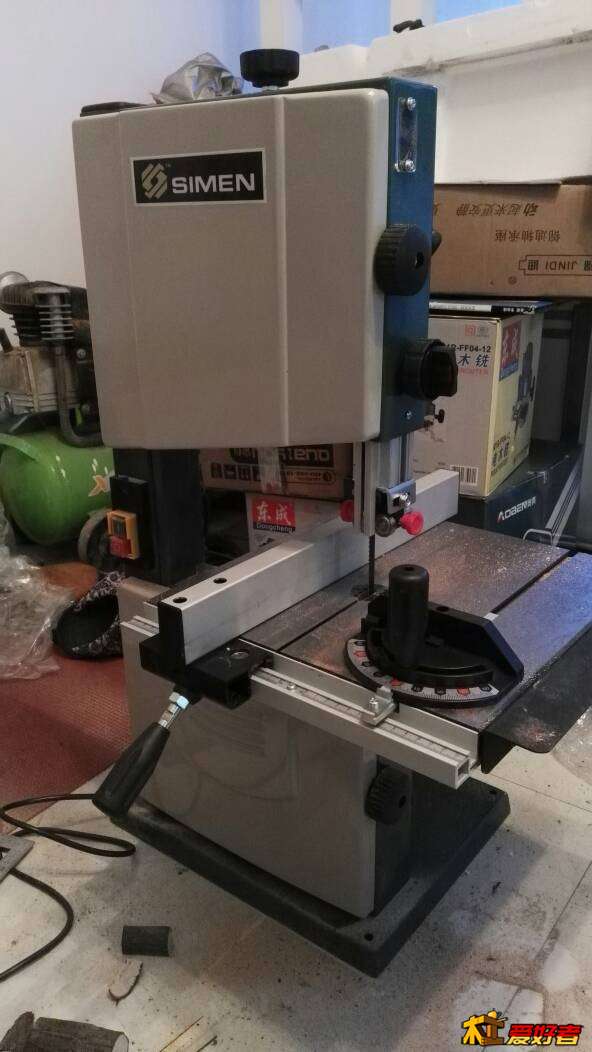

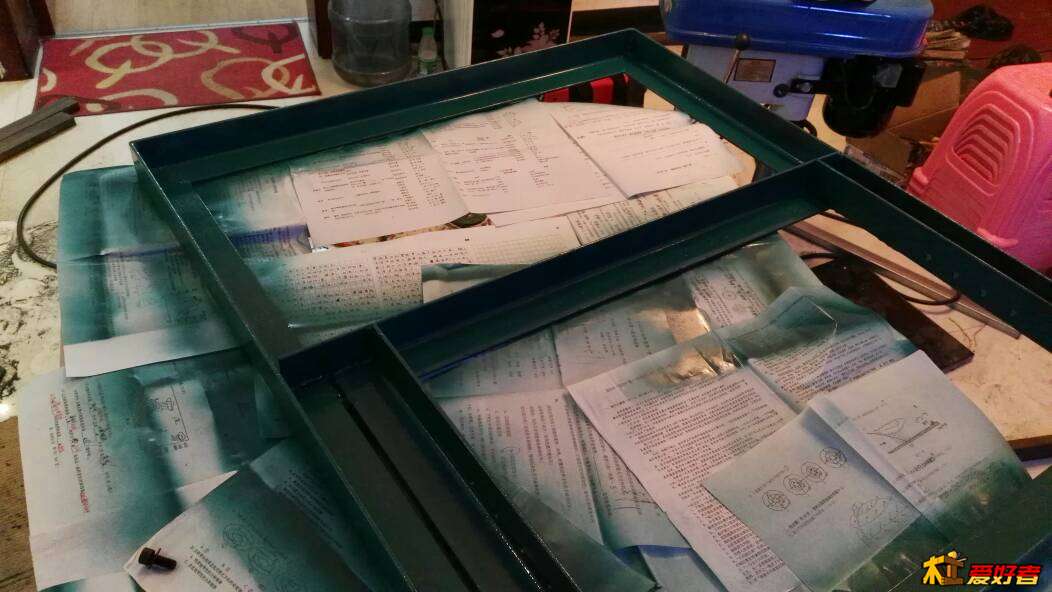

有空把台面的框架和靠山焊起来，剩下的部分等回老家过年再搞，不然整体焊好了难得搬回去，焊得很丑，将就吧，结实就行，又败了个带锯！
* }* l  y5 }9 J8 j# W
9 C/ l1 p3 B( A! g1 v$ E. C  v
8 E0 O/ x2 q9 A& [0 g3 T& }
* g: \, E, j/ z6 L; w2 i
2 k# J4 d1 E7 u# B

win1221

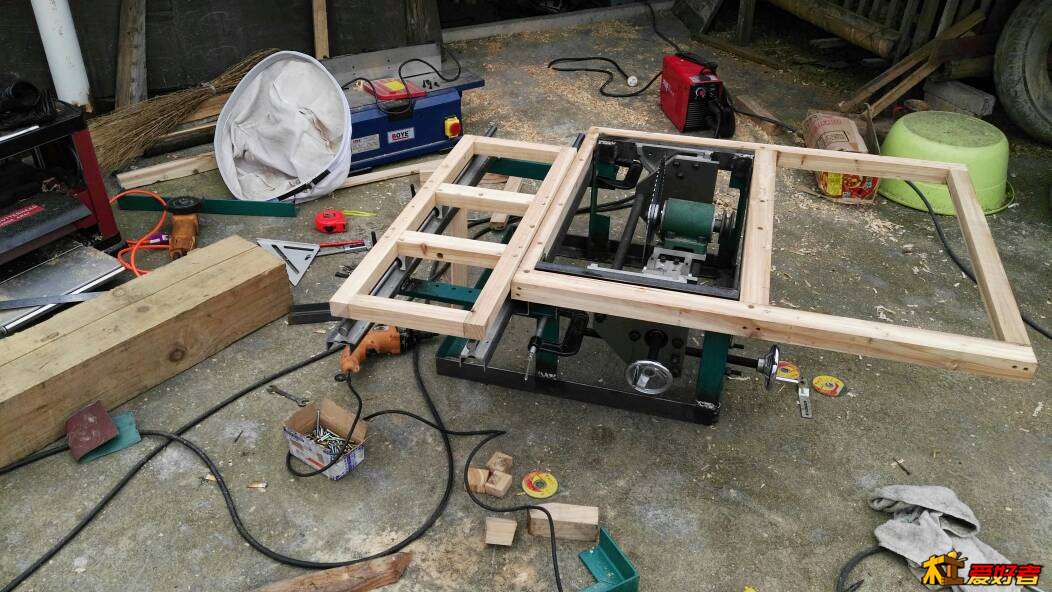

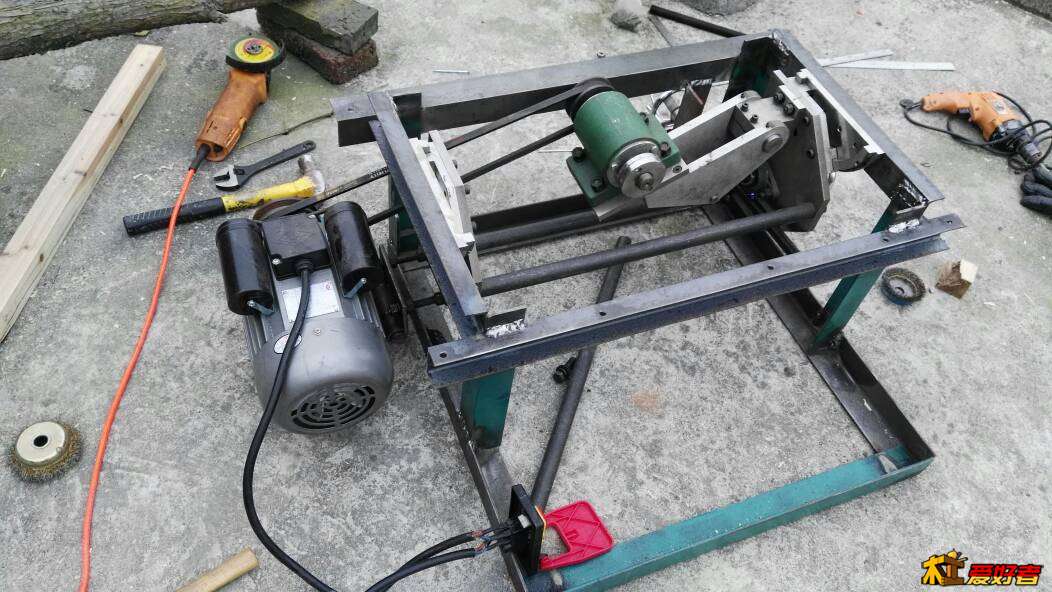

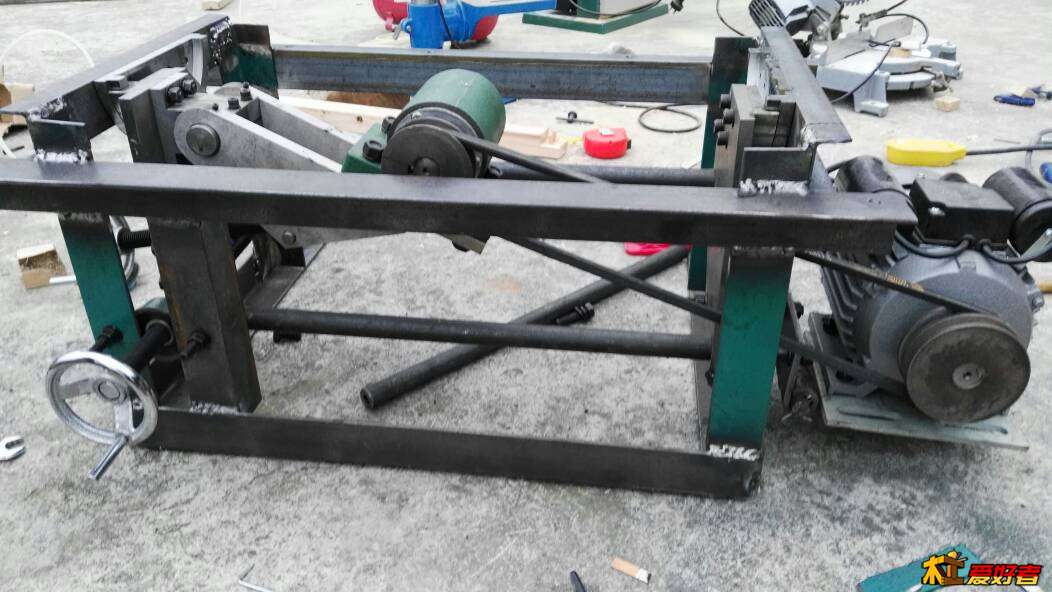

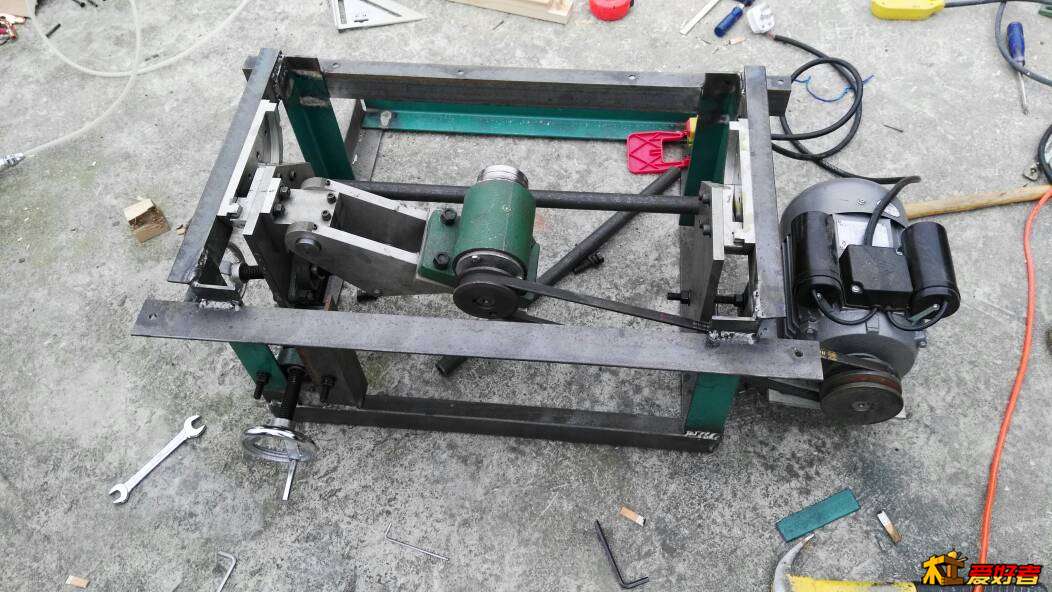

这么长时间没更新都没人看了，过年时间多了，放心整，初三初四两天时间，主框架完成了，台面和副推台还没装，已经200多斤了。挂上电机试开，除了开机那一下，很稳，锯轴买得值。角度和升降调节有些费力，但是也保证了开机时丝杆不会串动！因为焊接技术太丑，结构做了些调整，比较好焊接，而且尺寸好把握。
5 c8 H+ w- Y+ D2 h

3 I2 R1 n2 a) ^4 {5 j

小木匠爱旅行

推台呢
5 @$ W+ [( G2 ?4 a

林城逍遥子

win1221 发表于 2016-12-11 21:16
' _0 @8 }( w9 X我是搞装修的，年底活多忙了，都是有空就鼓捣点，所有配件都是网上买的，都没时间去街上逛。进展有点 ...

在哪里买的电机啊，端个地址吧
; T6 e- u' ]+ Z  T. M5 O" v

win1221

今天做了这么多！天天吃酒！

) L  A  o; N( z" z: C
2 R- T7 t# t+ a! k( h) [

win1221

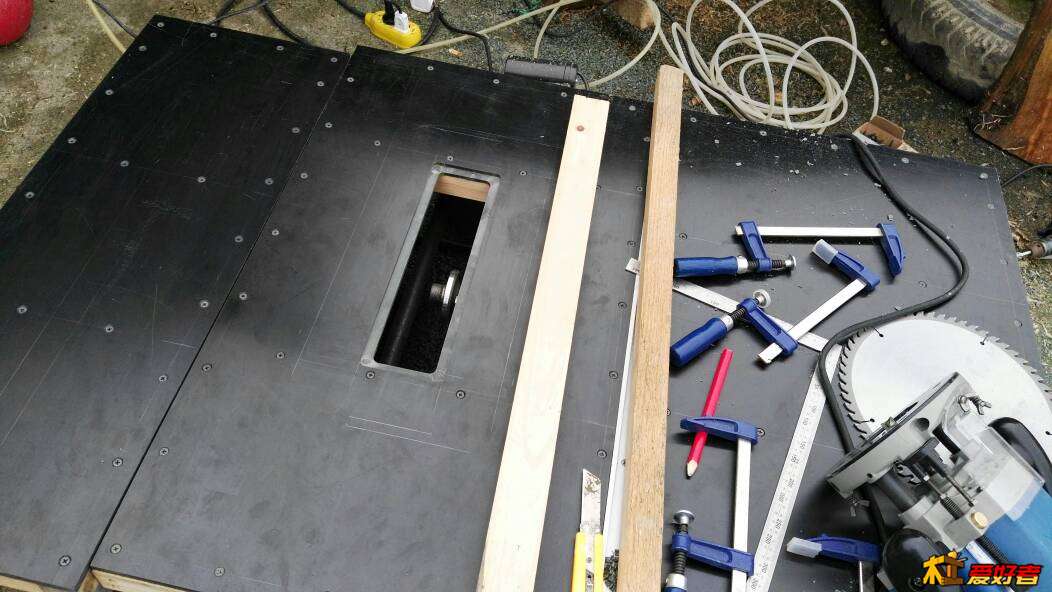

最新进度！

. X% W' E5 ^  P7 o  @, y* x
# h5 I$ s" }$ L% C( c5 Y8 V( q3 d7 n

win1221

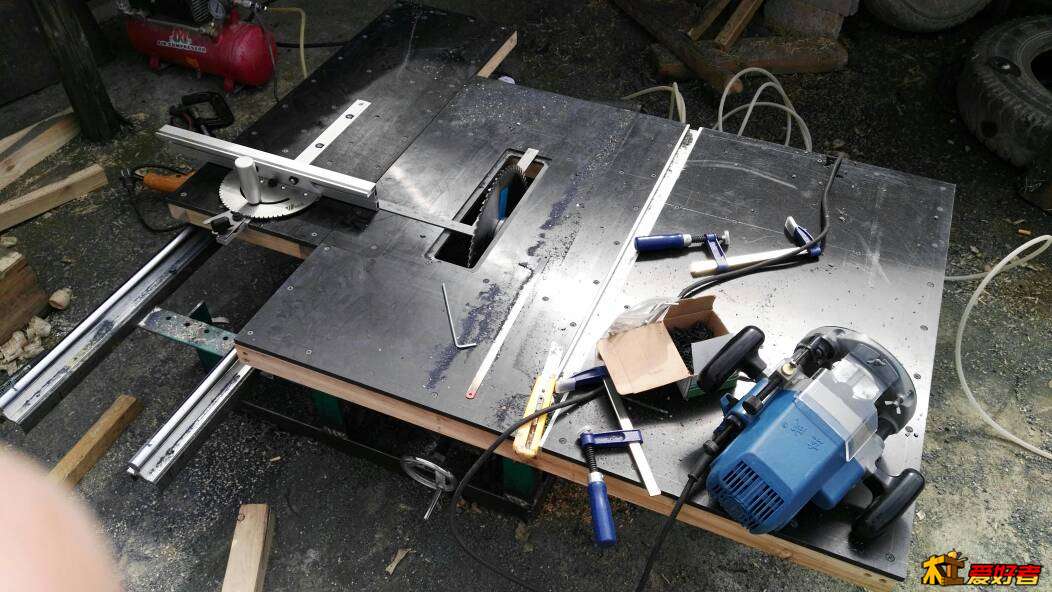

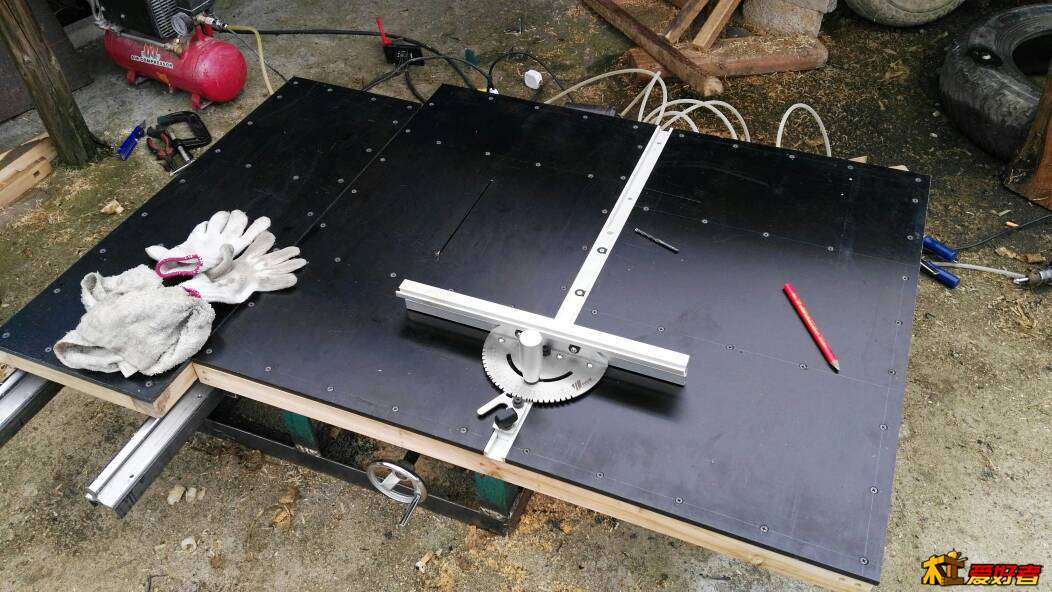

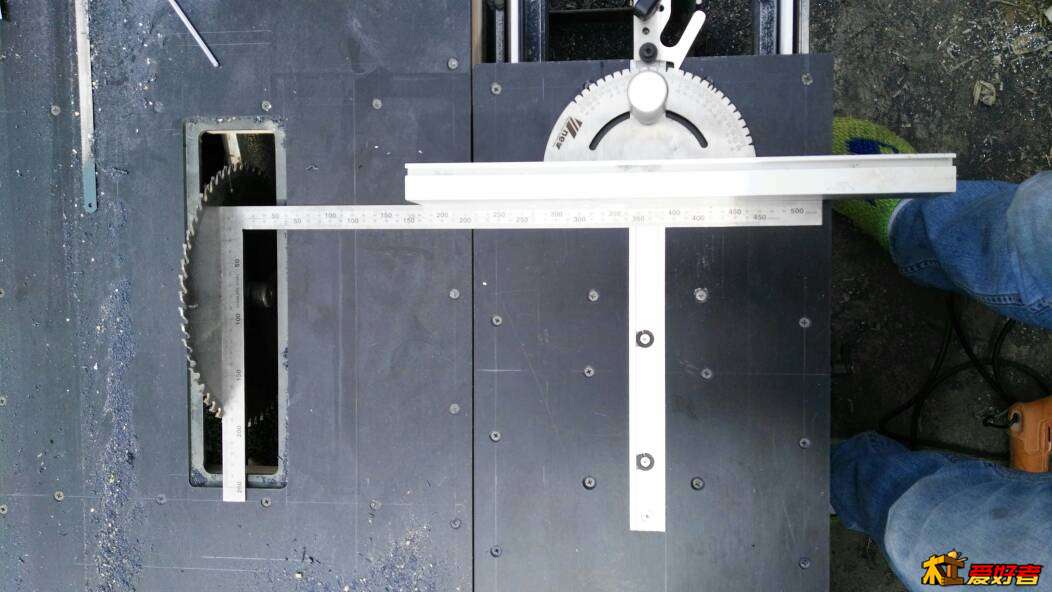

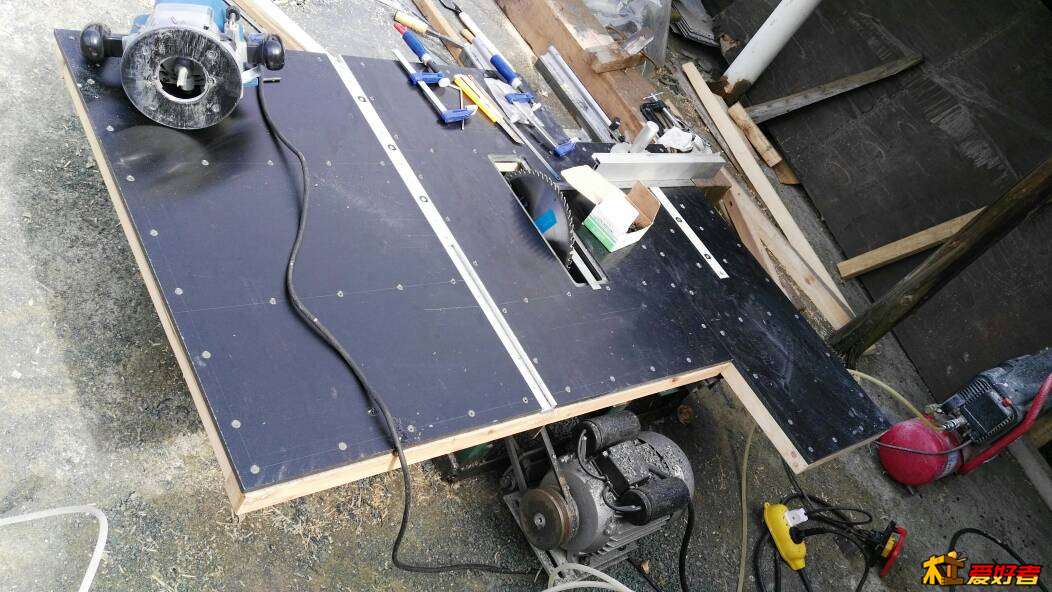

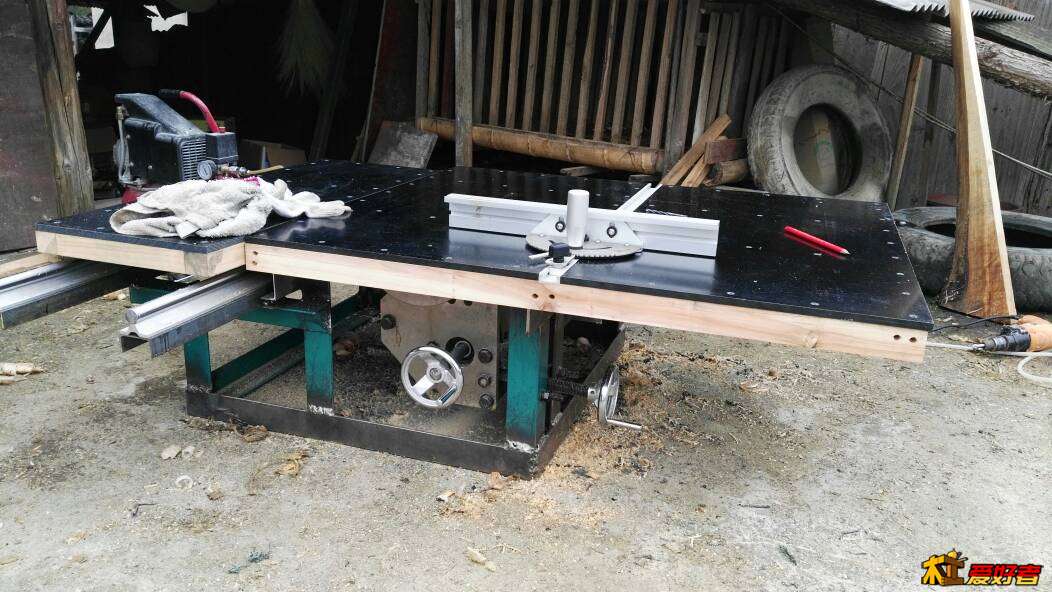

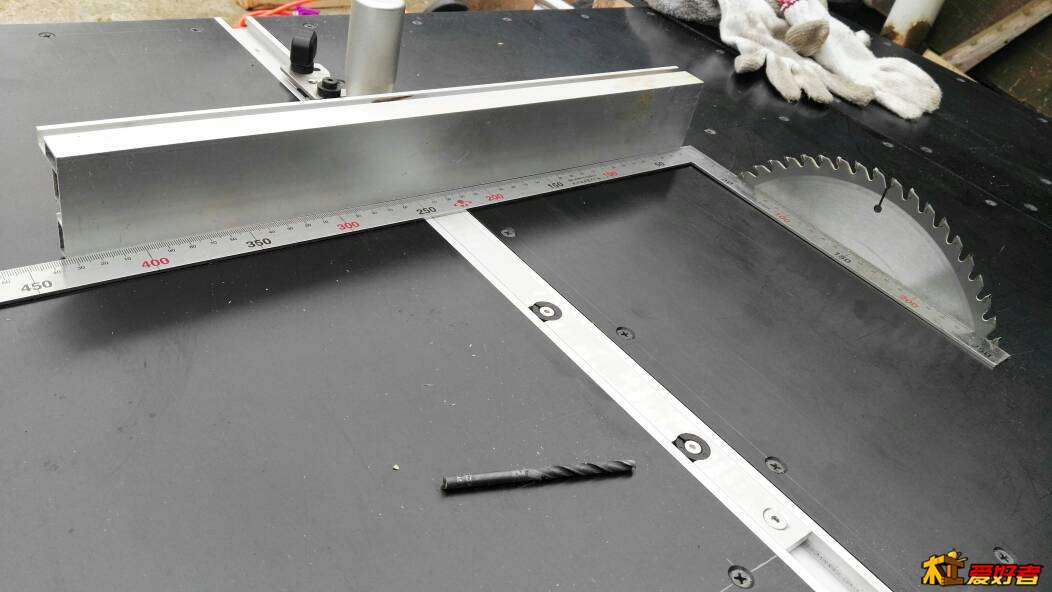

桌面全部完成，调了一下午，滑槽和推台横切60公分大板误差在0.3以内，达到预期效果了，台面可能电木板薄了，1公分厚，平整度不太好，有0.5的误差，将就吧！靠山还没焊好，开工干活了，过几天再搞吧。
0 L/ V9 E( o+ \3 j) |. i1 l
% C) Y% M1 ^6 U+ ]. E
/ k7 Z* h9 ?9 p+ t* u" H


- X) M5 x) B1 E. ^# b$ \

qin_zhong

楼主台锯进展如何啊？可否共享一下机加工图纸呢

wsy8885503wyz

牛，等待完工，看效果
