议刨之47: 这种木刨的千斤好

扬州木工爱好者

' Y# M' V( v* P9 l* V现在是68年来最大最亮的月亮，开去看看吧。

myairforce

土洋结合

木工杨明

你们好好唔一下中国传统的刨子，你头一个的刨子把手，是横茬的一用力就断了

lenovo0734

中西结合也得看材质啊！我个人还是不看好这样的设计！

caff

有个疑问请教，第一张图，没有诺里斯结构，怎么调整刃口的左右平行呢？谢谢

牛钰

caff 发表于 2016-11-14 22:11
- K: t- |# a; i, p( B有个疑问请教，第一张图，没有诺里斯结构，怎么调整刃口的左右平行呢？谢谢

9 R5 m/ h2 M  f! o涨见识了！

caff

caff 发表于 2016-11-14 22:11
有个疑问请教，第一张图，没有诺里斯结构，怎么调整刃口的左右平行呢？谢谢

) K& a7 [5 }, g* q& E谢谢解答，学习了，这样的话，就省了一个诺里斯的结构，但是调整会麻烦一点，但对有经验的师傅是没压力的，好主意。
# c6 X# P) w/ d; S* q! [

李达

那个自攻钉改用中式刨的铁横梁也是可了的

李达

这样受力可大些

如是木头

这种结构很值得研究。而且个人认为第一张图里面的结构更科学。因为有一点要注意的是：殴刨最上面的那块盖板用料相当厚实，可以保证当盖板由于螺母拧紧，仅在中间点受力时，压板底部两端几乎无形变，这就保证了下面压铁和刨刃之间能够严密贴合；而国产刨子上的压铁普遍非常薄，用这种仅有中间点受力的固定与压紧结构，很可能造成压铁变形，导致刨刀之间有缝隙，堵刨花。

红土地1

如是木头 发表于 2016-11-14 23:14
这种结构很值得研究。而且个人认为第一张图里面的结构更科学。因为有一点要注意的是：殴刨最上面的那块盖板 ...

欧式刨刨刃固定的最大优点，在于不会使刨底内凹，这是比中式日式都先进的地方。
' x8 x1 y3 [9 N' h1 N  c中式日式，都要另外找一个借力点，借力点的存在，使得刨底必定有内凹趋势。
# i4 B3 r% q; i9 q( S欧式刨，打个不太恰当的比方，有点象自己用手举自己脑袋，力气再大也举不起自己。
4 F* i% q: @7 C; G9 ?( K

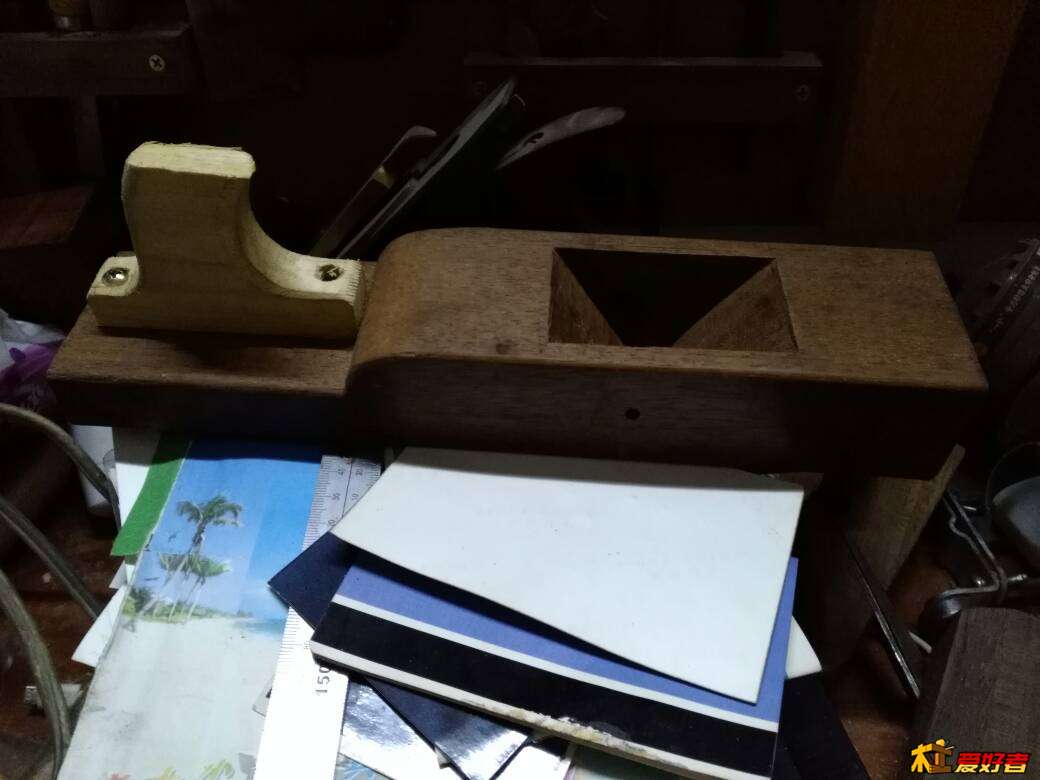

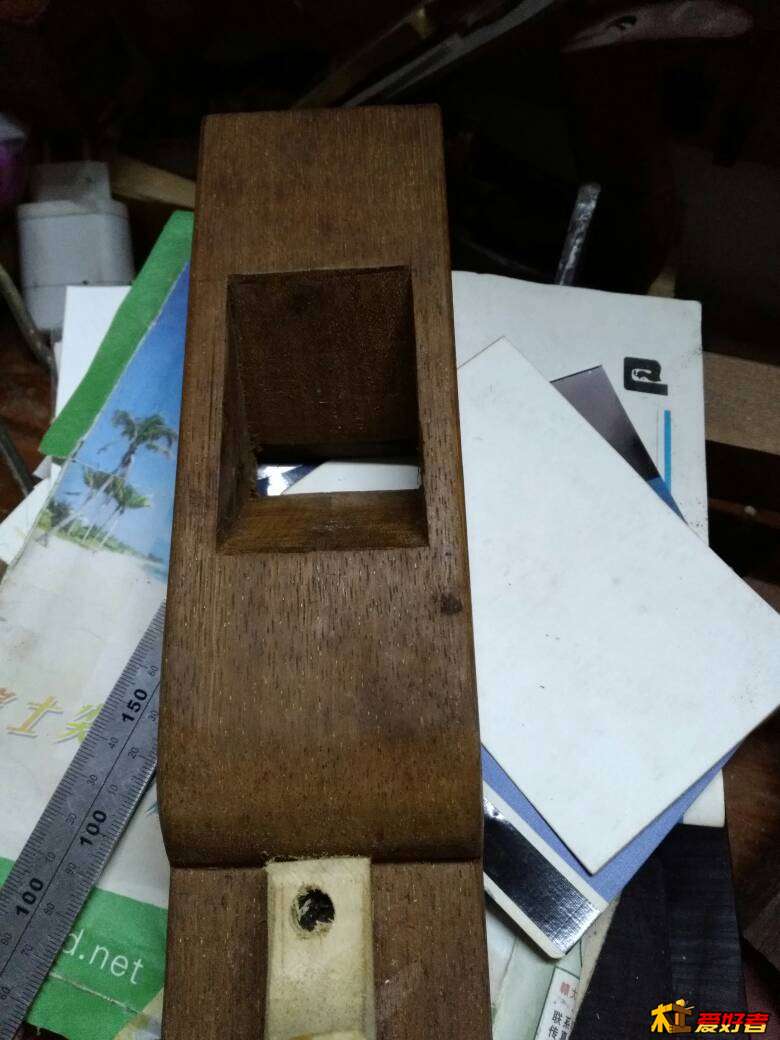

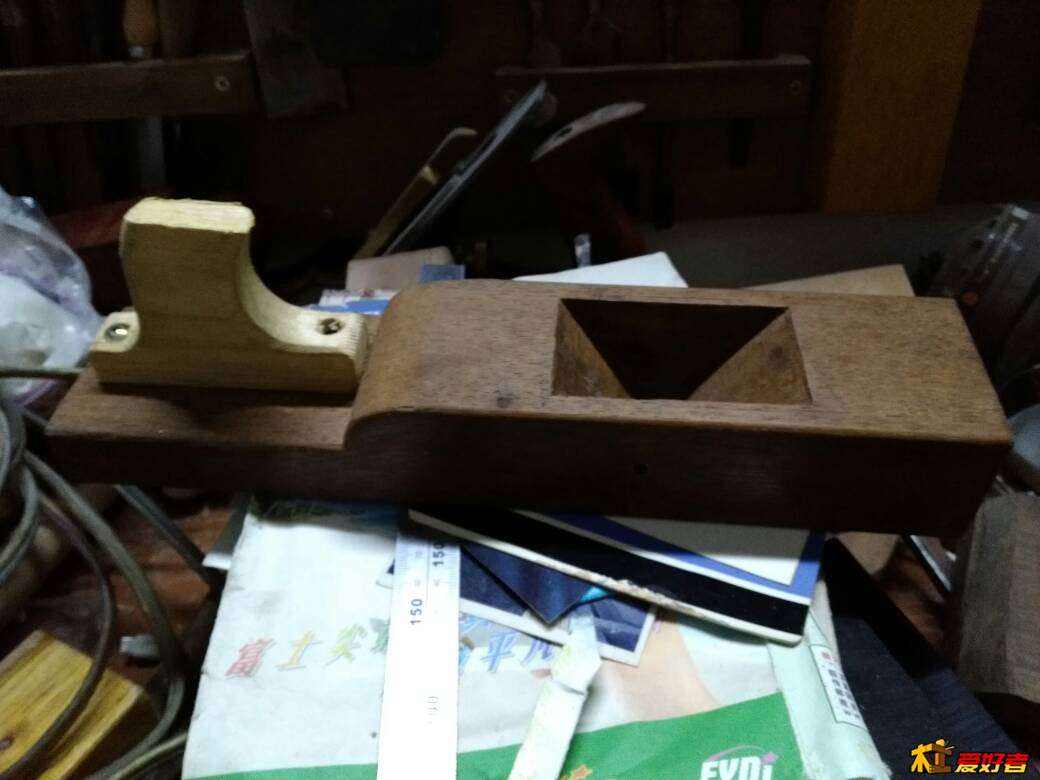

- K# ]$ j" ?0 {$ b顺带贴个形似神不似的实验品，大家表笑

$ s9 [/ R7 v' {: M$ u  b

多学点

好创意！点赞

爱犬叫牛牛

有点意思，学习了

大叠彩

前几天迷欧刨的时候就考虑能不能把欧刨的固定刨刃方式移植过来，考虑楼主现在用螺丝的地方，装预埋螺母（介母），就是不知道强度够不够，后来又考虑，如果不够，能不能拼刨的时候，预埋螺帽。只是设想，没实施过，不知道这样的制作要哪些注意点，希望动手能力强的童鞋试试，造福大伙！！~

ahyj8888

感觉不错
