家装了--先做个木工工作台子升级（圆锯倒装+v2版推台）

哈哈888888 · 发表于 2010-8-12 23:36:20

加油，哈哈哈。我也在搞装修。

hdyaya58 · 发表于 2010-8-13 11:00:14

早日完工

vvchenko1234 · 发表于 2010-8-13 12:44:18

快出图

八级木工的后代 · 发表于 2010-8-13 13:02:59

这台子是不是太单薄？

jl_jcha · 发表于 2010-8-15 15:31:38

这台子是不是太单薄？
4 n4 S3 L" s; |$ @八级木工的后代发表于 2010-8-13 13:02

是的，您说的不错，搞大点的板子，就感觉到基础不牢靠了

jl_jcha · 发表于 2010-8-21 23:02:11

是的，您说的不错，搞大点的板子，就感觉到基础不牢靠了
6 Y6 S+ \- d+ G* ^7 s6 S7 b6 Ljl_jcha 发表于 2010-8-15 15:31

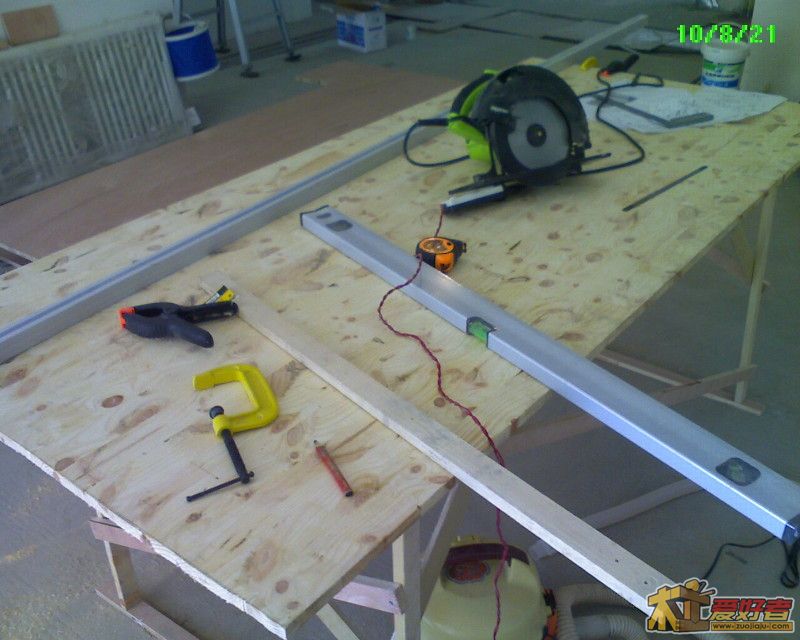

这个台子在做门衬时发现单薄了，就决定用我买凤凰山核桃木集成材的外包装板来做台面，这个板子也是集成材的，从木材的花纹巴结和气味我觉得是松木的，至于是何种松树我就看不出来了。

板子是16mm厚的，裁了180cm长。把原先的台子拆了，木板、木条都还利用起来。

jl_jcha · 发表于 2010-8-21 23:03:50

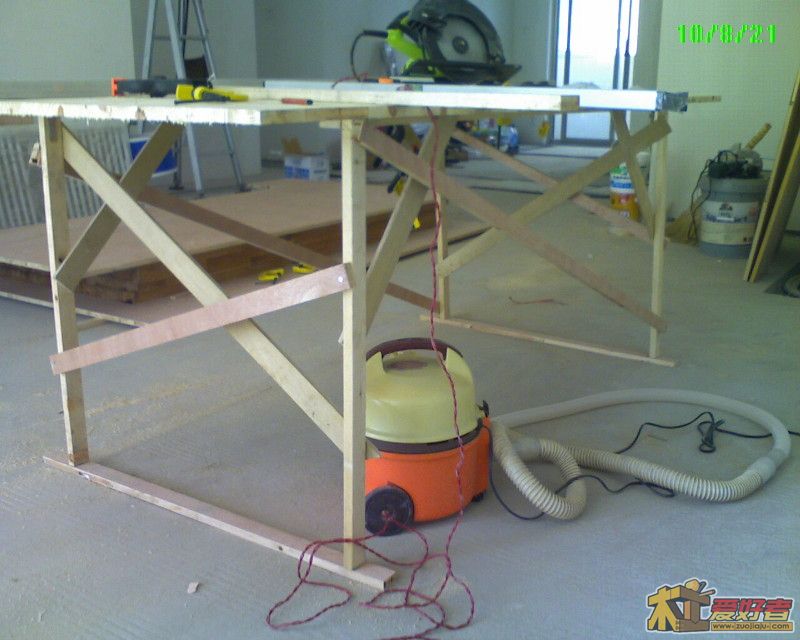

考虑到第一次台子腿的支撑不够，这次特地进行了加强。

四下都用木条拉起来了，果然稳固了许多。

jl_jcha · 发表于 2010-9-7 09:23:23

在10几天前，曾经考虑过倒装圆锯，也初步试试，但没有完成。

jl_jcha · 发表于 2010-9-7 09:29:40

本帖最后由 jl_jcha 于 2010-9-7 09:35 编辑

有了10多天前的经验，这2日比较顺利地把圆锯倒装起来，并进行了逐步求精 的推台加工工作。
这次选择了锯片方向与工作台长边一致（原因是台边是直的（我姑且这样认为的））。

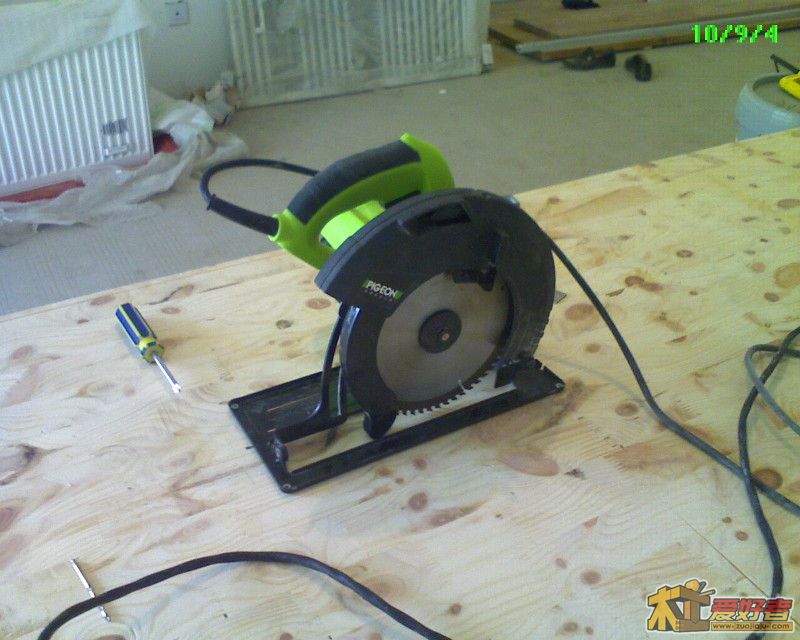

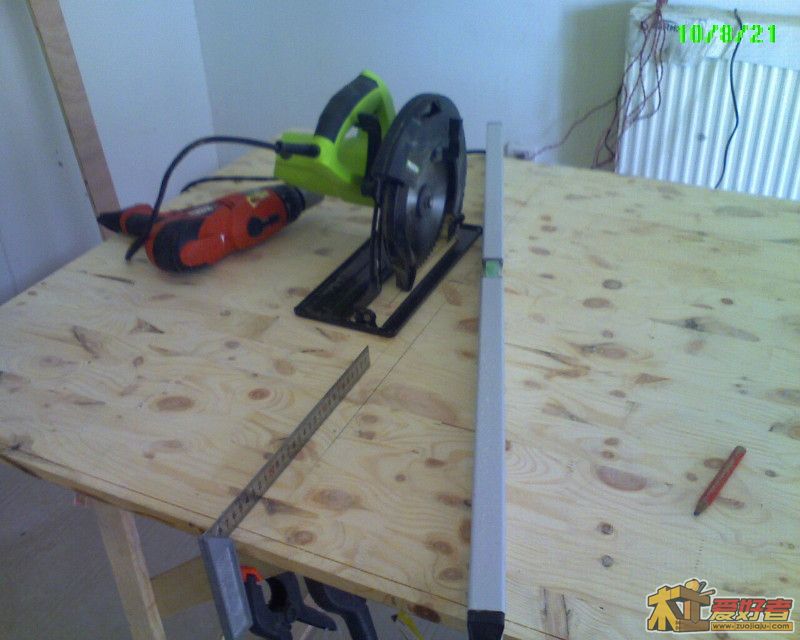

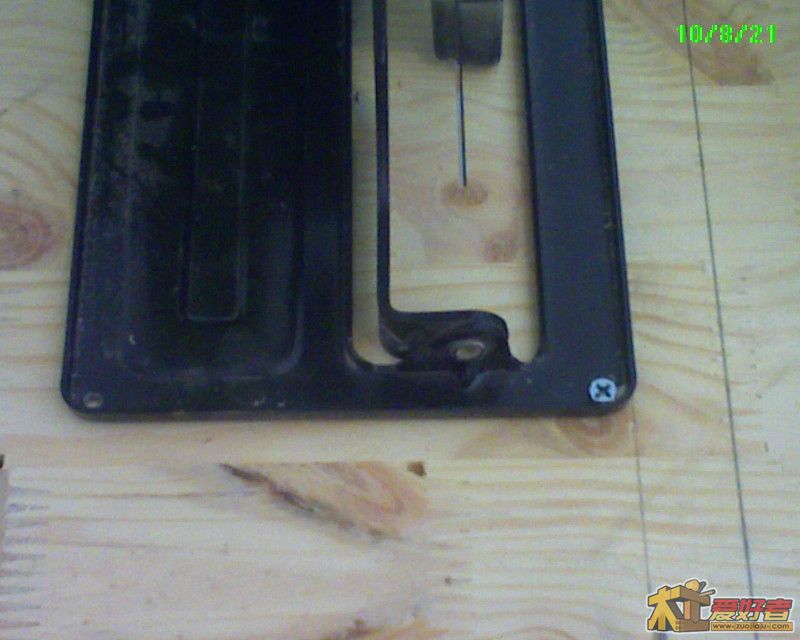

把底板卸下来，在4角和电机轴的2侧打出3mm的孔。校正水平和垂直后，用螺丝固定在台面上，然后上电下切。

借张老图特写

jl_jcha · 发表于 2010-9-7 09:35:05

本帖最后由 jl_jcha 于 2010-9-7 09:36 编辑

台面上出现了一个口子，然后把圆锯平移1个锯缝再切一刀，使这个口子宽点。而后用曲线锯修一下。

jl_jcha · 发表于 2010-9-7 09:38:28

本帖最后由 jl_jcha 于 2010-9-7 09:41 编辑

把圆锯再放置在先前第一刀的位置上，在台子上标记出底板的孔的位置。用3mm的钻头打孔，打通台板。

jl_jcha · 发表于 2010-9-7 09:40:50

把圆锯倒装起来，要注意锯片旋转的方向。
用4寸的木螺钉通过先前台面上的孔把圆锯底板挂住，并保证螺钉帽低于台面。

jl_jcha · 发表于 2010-9-7 09:44:48

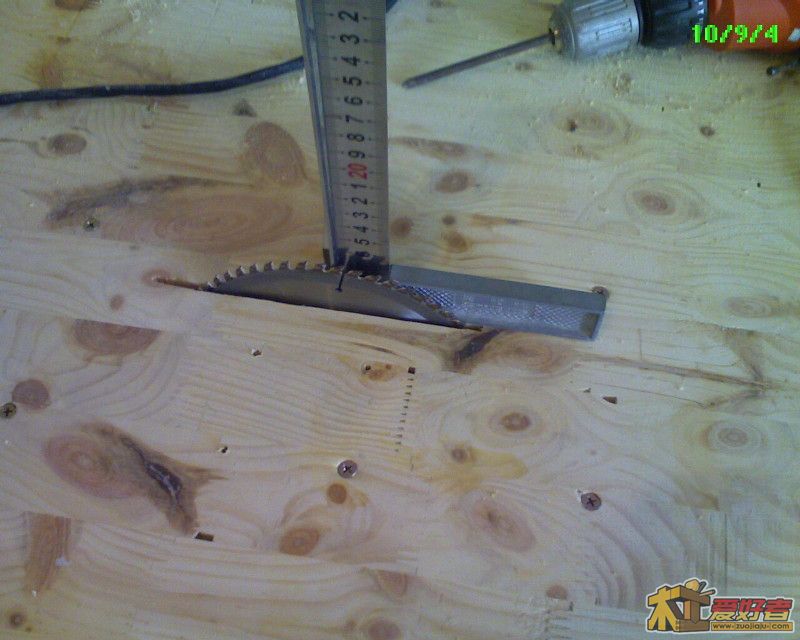

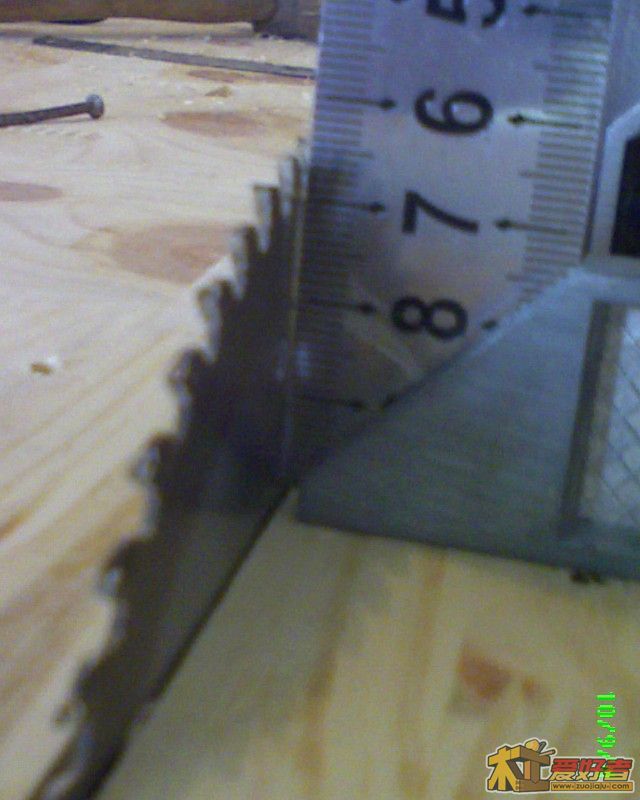

用角尺检查一下锯片的垂直度。

由于台面薄，比较软。我在台面下面增加了若干木条做加强。另外，由于圆锯的电机在一侧，比较重，运行一段时间后，锯片就会向这边偏。这是后来发现的问题，要在今后解决。

jl_jcha · 发表于 2010-9-7 09:48:07

激动呀！:lol

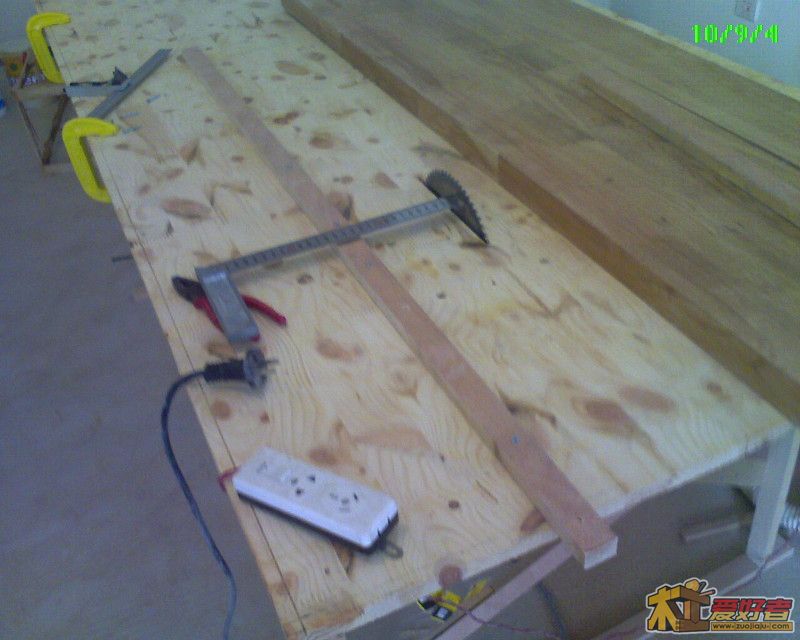

先开一块料吧，兼做测试。在台面上作出与锯片平行的直线，然后找一直木条沿墨线固定在台面上做靠山。

jl_jcha · 发表于 2010-9-7 09:50:10

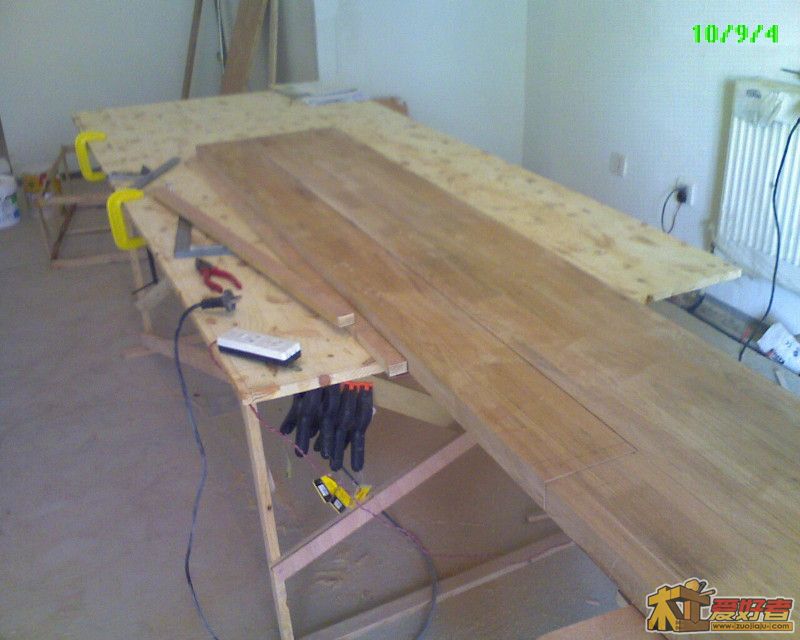

找来一块大板子，试试，上电，送料。哈哈，初步实现了开料的功能。
