用AC做刀路加工铝合金

jackiechie · 发表于 2016-11-13 13:16:20

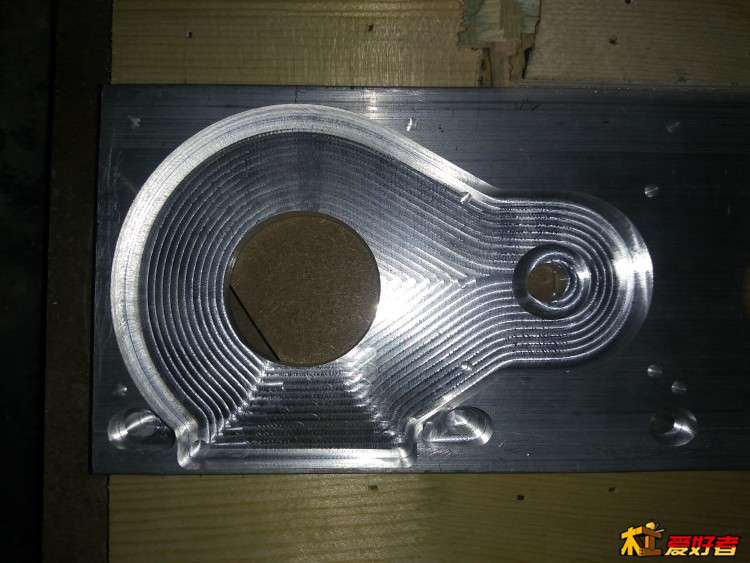

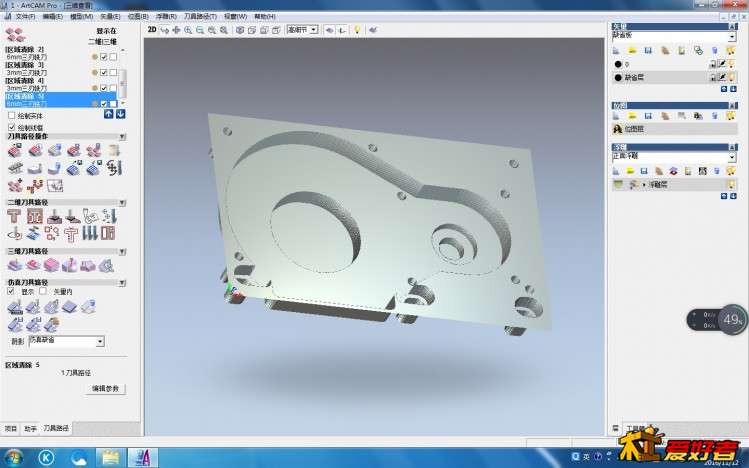

昨天试着用AC做刀路，加工铝合金，我是在CAD里面画好图，导入AC里面做刀路，20厚铝板，6mm三刃铣刀铣槽，3mm铣刀铣孔，刀路做出来没问题，但是反面对不齐不明白问题出在哪儿，看图，我加工一个矩形，然后在AC里面选择对齐页面中心，一面做好了，我用镜像，然后在悬着对齐页面中心，这样做出来，上下不在一个位置，排除夹装问题，因为我是在台面上四面有靠山，材料卡那没有活动余地啊，两面我都对齐页面中心为什么出来上下不是一样多呢，材料是高160宽100厚20，AC里面的页面中心对齐，留出来的上下边为什么不是一样的呢

jackiechie · 发表于 2016-11-13 13:18:13

本帖最后由 jackiechie 于 2016-11-13 05:32 编辑

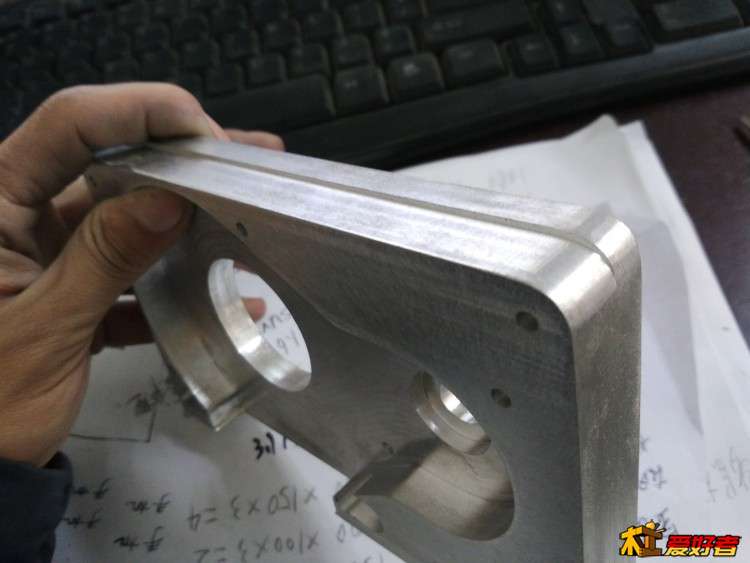

图上能看到左右没问题，上下错了有1mm，这样到底是那个地方不对呢

小木匠爱旅行 · 发表于 2016-11-13 13:21:03

帮忙加工吗全加工费

jackiechie · 发表于 2016-11-13 13:34:04

小木匠爱旅行发表于 2016-11-13 05:21" ?; W8 M2 q$ Q3 B. }
帮忙加工吗全加工费

你要加工什么东西？论坛里有经验比我好的可以给你加工，我就做了自己的机子，也是在慢慢学习中，可以给你推荐加工的人哦@心烧不退

冷月照清秋 · 发表于 2016-11-13 13:51:16

看下ac里轮廓矢量的坐标

小木匠爱旅行 · 发表于 2016-11-13 13:56:10

jackiechie 发表于 2016-11-13 13:34
' Y$ B: M: B8 b0 V你要加工什么东西？论坛里有经验比我好的可以给你加工，我就做了自己的机子，也是在慢慢学习中，可以给你 ...

好啊可以多发点帖子学一下吗

小木匠爱旅行 · 发表于 2016-11-13 14:37:20

jackiechie 发表于 2016-11-13 13:34 4 z( q+ N3 a$ O/ l, _" w$ ~) S
你要加工什么东西？论坛里有经验比我好的可以给你加工，我就做了自己的机子，也是在慢慢学习中，可以给你 ...

刚介绍下

zjo007 · 发表于 2016-11-13 14:52:59

上原线条图

Mr.焦 · 发表于 2016-11-13 21:23:55

这样看来第一面矢量没有居中，有0.5的偏差？

井底之我 · 发表于 2016-11-13 22:20:16

本帖最后由井底之我于 2016-11-13 22:21 编辑

如果有寻边器是不是会好点不太懂楼主可以说一下你的各项参数吗

sweetrong · 发表于 2016-11-14 07:58:52

模型是对称的吗

hxbhk · 发表于 2016-11-14 09:37:48

加工铝材需要在加工过程中喷冷却液或者水吗？

jackiechie · 发表于 2016-11-16 14:38:57

Mr.焦发表于 2016-11-13 13:23# b/ Q/ R3 {# v, a: j
这样看来第一面矢量没有居中，有0.5的偏差？

重新做了一个，我想应该是我的思路有问题，底材料是100*160的，我做的是96*156的，最开始我是最原材料做下角原点的，切完一面，边缘铣的翻面后对中不准

jackiechie · 发表于 2016-11-16 14:45:17

hxbhk 发表于 2016-11-14 01:37
$ K" t3 i, J4 {4 z加工铝材需要在加工过程中喷冷却液或者水吗？

我没用，只要不是在平面上走单线条的深槽就没事，下切要少，我设的0.2，就是说，铣刀洗出来的铝屑要有地方排出去，或者你拿个吹枪，多吹吹切屑也是没事的，你刀要锋利，加工的深度不超过刃长，加工策略要多考虑，出刀进刀，加工顺序，我其实也是新手，自己做几次慢慢掌握经验

红糖雪梨 · 发表于 2016-11-16 15:49:17

不懂啊
