====== 我的 D I Y 家装历程 -------【楼梯制作】 ======

桂贝勒 · 发表于 2007-4-13 09:57:46

我喜欢沙比例、樱桃木、梨木的木纹和微红的颜色。

桂贝勒 · 发表于 2007-4-13 10:01:02

很有价值收藏。
准备依据国标验算一下楼梯的强度。
估计没有问题。:smile

嘻哈小木匠 · 发表于 2007-4-13 10:31:14

哪位大侠知道单梁的木楼梯怎么做，只是中间有一道梁的那种。

sunscape · 发表于 2007-4-13 11:02:33

原帖由 yxy 于 2007-4-12 16:46 发表
# G! o; m: S5 h5 P+ ^9 m% C' X* d1 F3 C5 E4 W) ^3 Z4 U: ~

6 b' `/ Z/ o8 m* W5 L5 |按楼梯跨度3000，楼梯宽度600，静载100kg，活载200kg计算，
  m' a5 Y4 t* @( R钢梁钢材：Q235
; D; j! P9 ^% G2 U* I  梁跨度(m)： 3.0002 Q* y& Y0 E2 e2 g/ T; Q2 }5 p6 ?
  钢梁截面：普通热轧槽钢: [10( b* C7 [- g1 a  }& Z* W
  容许挠度限值: l/400 = 7.500 (mm)7 p8 ^7 F. |3 D# a/ {4 y0 f
  强度计算净截面系数：1.0008 N2 b  I1 \! U5 U" I' p
  ...

厉害呀

nbmsawj · 发表于 2007-4-13 11:06:06

原帖由 嘻哈小木匠 于 2007-4-13 10:31 发表) S6 k( z$ v+ J9 i6 J
哪位大侠知道单梁的木楼梯怎么做，只是中间有一道梁的那种。

如果不拐弯很简单，要拐的话就麻烦了点~~

木工发烧老崔 · 发表于 2007-4-13 11:44:34

原帖由 yxy 于 2007-4-12 16:46 发表
0 q0 ~# m& b- `$ i+ y
- }' Y! \) R  ^( S! K
按楼梯跨度3000，楼梯宽度600，静载100kg，活载200kg计算，
钢梁钢材：Q235
+ v1 j0 b! h; R  f* u' T  梁跨度(m)： 3.000( L! F7 [3 p0 r5 e' ?1 @6 s6 c6 J
  钢梁截面：普通热轧槽钢: [10
' y% i: a. i& X4 \7 f( f  容许挠度限值: l/400 = 7.500 (mm)
/ a4 l2 J( g6 P  强度计算净截面系数：1.000+ b1 q/ X6 E0 a8 k& s2 z4 H/ v0 W
  ...

真棒，学建筑的？材料力学？不是一般的DIY者，工程师一级的。

桂贝勒 · 发表于 2007-4-13 12:12:14

原帖由 嘻哈小木匠 于 2007-4-13 10:31 发表! Y2 o+ B& F) r9 ?1 Q3 @
哪位大侠知道单梁的木楼梯怎么做，只是中间有一道梁的那种。

   单梁的我也设计了，只是老婆最终选用双梁通透型的。
   用150*150方钢管做主梁，踏板支架也用150方钢管制作，支架上面根据踏板面积焊5mm厚的钢板，钢板上面铺木板。

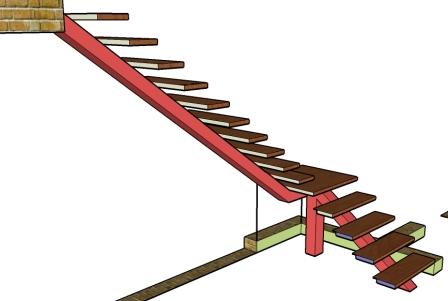

   单梁效果图如下：

桂贝勒 · 发表于 2007-4-13 12:14:01

双梁楼梯，如果不做成通透式的，可以不用安装踏步钢板，选用40*40*4角钢焊成踏步支架，在支架上铺40mm厚的木板也可。
用角钢只需800元即可，比用钢板1300元要省不少。

专业工具贩子 · 发表于 2007-4-13 13:01:59

学习中.

看到YXY的强度演算过程,感觉自己退步了很多呀.
专业的东西都忘记了.技术水平跟不上了.
刚做设计那会,还按公式去计算啥的.
后来反正是公家的材料，就凭感觉用粗壮了肯定没问题。
偷懒不去计算啥的了.
反正不做精密活,能用就成.
现在看来需要反思.

楼主与YXY都是机械类或工程类本科以上的人物,佩服，以后要多跟二位请教跟学习.

cy027819 · 发表于 2007-4-13 23:35:35

高,实在是高!

木工老万 · 发表于 2007-4-19 15:54:45

真棒！向你学习再学习。

sunscape · 发表于 2007-4-20 11:53:44

原帖由 桂贝勒 于 2007-4-13 12:14 发表
. I# }+ l: i9 T" P7 _! `双梁楼梯，如果不做成通透式的，可以不用安装踏步钢板，选用40*40*4角钢焊成踏步支架，在支架上铺40mm厚的木板也可。9 P6 b0 m! M* `
用角钢只需800元即可，比用钢板1300元要省不少。

贝勒是个细心人，福晋也是过日子人，都算到了

单梁的现代感强，成本较高；双梁的实惠呀

严丝合缝 · 发表于 2007-4-25 00:42:03

原帖由 yxy 于 2007-4-12 16:46 发表. s& c  N( H6 |: |. j+ C" Z- i
: D3 L1 \: J2 n

8 T3 K) d* L" {按楼梯跨度3000，楼梯宽度600，静载100kg，活载200kg计算，7 _* N9 u# f5 p$ ?; ?
钢梁钢材：Q235
- d7 p1 L3 \# b' l  梁跨度(m)： 3.0002 y( f2 o5 O& F% D1 _
  钢梁截面：普通热轧槽钢: [10! l, e4 _' y8 \- z5 `' y
  容许挠度限值: l/400 = 7.500 (mm)) s) }' |2 f; u1 k  k
  强度计算净截面系数：1.000
7 ]/ S) S. g; H  ...
