（附件狂人3）圆木榫定位器通用万能挡片的设计及制作

duanyz · 发表于 2010-7-19 12:38:22

这样就能将定位器调整到木板中间位置吗？没看懂，再来张另一面的图？

coolvv · 发表于 2010-7-19 12:46:20

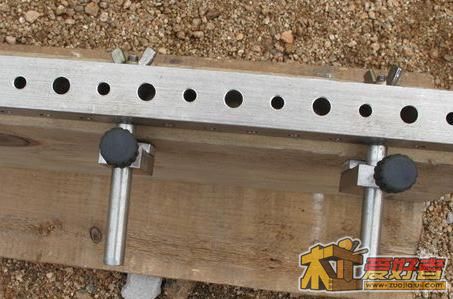

看得到后面吗？

yusy006 · 发表于 2010-7-19 13:00:58

好东西

超速机器 · 发表于 2010-7-19 13:02:38

做的很好，那方管看起来有4-5厘厚吧？

frankzhang2078 · 发表于 2010-7-19 13:04:25

整个知识产权开卖

shychico · 发表于 2010-7-19 13:28:13

本帖最后由 shychico 于 2010-7-19 13:36 编辑

发表点不同意见~~
我认为lz的这个设计与挡片结构设计是各有利弊的，但综合考虑，挡片式的应该更合理更常用些。

lz的这个设计在钻孔对中时调节可能会容易些，避免挡片式的因为无适合厚度而无法调到中心位置。
但是因为lz这个设计是手动调节，也会存在两个问题：1. 手动调节，想精确定位花费时间会较长；2.正因为是手动调节，会存在误差，尤其是2个孔的平行度方面会存在误差，手动调节是无法避免这一误差的，只能尽量减少这种误差（误差大小又因操作者的技术及耐心而变化），这会对如拼板等作业的精确度产生影响。以上两个缺点正是挡片式的优点：1、挡片式因为有固定厚度（其实如果设计合理，几个厚度不同的挡片组合基本可以调处任何厚度来，就像dado锯片那样），调整时不需要细观察刻度等，速度很快。2、因为有挡片，两排挡片基本不存在平行度方面的误差。而且，其实圆木榫钻孔拼板等，是不需要对中的，只要孔位平行与板子边缘就可以了（原木榫定位器的主要用途就是拼板了）~~~~~~~~~~
好的木工工具除了能达到很高的精度之外（其实木工并不需要过高的精度），更重要的是能在短时间内快速达到一定的精度~~

以上观点不知是否正确，请楼主讨论指正~~~~~~~
当初我买了第一批牧童原木榫定位器，那个做工与精度真的是没的说，非常物有所值~~~

cclizy · 发表于 2010-7-19 14:10:55

我觉得不需要刻度，
只要板材上的孔的中心线，与定位器的孔的中心线重合，就可以

cclizy · 发表于 2010-7-19 14:19:00

如果怕两边调节的不一样

干脆配合一套塞尺使用，

两边调节得相同的距离，也就不是问题了

sjxsjx · 发表于 2010-7-19 15:01:22

本帖最后由 sjxsjx 于 2010-7-19 15:14 编辑

回复 20# frankzhang2078 的帖子

   第一、固定挡片的优点并不是调节快，比如一个不知道厚度的板子，你首先要测量厚度吧，大多木工没有卡尺，需要刻度尺测量，这是第一个误差，然后需要计算挡片的厚度，比如板子是24.6mm，中心是12.3cm，定位器的厚度是20mm，这样就要加入12.3-10=2.3mm的挡片，这个厚度的挡片恐怕没有，这是第二个误差，没有这个厚度的垫片只好加入2片1mm或者1片2mm或者1片1mm1片1.5mm的垫片，前提是你有这些规格厚度的垫片，而且垫片厚度还算精准，如果垫片的厚度在不准切就产生了第三个误差，这样算下来浪费的时间也是不少的，而且精度很难把握。
   第二、如果我们要在距离板子的边缘80mm的地方打孔怎么办，有那么厚的挡片吗，显然用固定挡片是不可能了，那么很多木友就需要单独做一个垫木放进挡片里来调节距离，这个垫木要做的很准确，要保证平直度难度也不小，而且只能用一下，这样算来用的时间会很多的。
   第三、这款万能挡片调节是靠定位器的中心线和工件上的线重合来调节的，手动螺丝松开对其两条线，然后紧固，然后再松开一个对齐，在紧固，就完成了，怎么会花费什么时间呢。
第四、万能挡片的作用不是用来取代或者代替固定挡片的，是作为一个补充和升级附件出现的，就像生产了汽车，自行车还是需要的一样，这并不矛盾，不是非要你死我活才行，diy的精髓就是在不断的改进中增加功能，节约时间，提高效率！您说是吧！
另外对于中心线的问题，我个人觉得在拼版的时候中心线打孔是很有必要的，首先是强度大，尤其是薄板，其次是不需要考虑板子的反正面，会大大的提高工作效率！

看在眼里 · 发表于 2010-7-19 15:13:40

我入来帮楼主顶下

一起去捉妖 · 发表于 2010-7-19 15:20:44

圆木榫定位器不要求你开的孔一定要在木板立面的中间，孔与孔之间也可以不在一条直线上，无论你是拼平板还是拼直角。理论上讲如果不在一条线上板子的扭力更大。想想如果你连接的是一个很厚的板子，你可能需要两排或三排榫，这些孔不可能在一条直线上。只要对于要连接的两块板，所有这些孔的相对位置固定就行。我可能说的不太清楚，看看老外的视频就理解了。

sjxsjx · 发表于 2010-7-19 15:29:19

回复 26# 一起去捉妖 的帖子

给我很大启发，如果开两排孔最好是交错的，而不是并列的，很好，很好，又得到启发了！
而且给我的启发是，端头的挡片也可以做成活动的，这样就可以开交错的孔了，很好！

kalo · 发表于 2010-7-19 15:34:48

楼主，这个给你参考一下。方法是传统的，用在定位器上估计是我原创的（欢迎指正）。我暂时没空D。

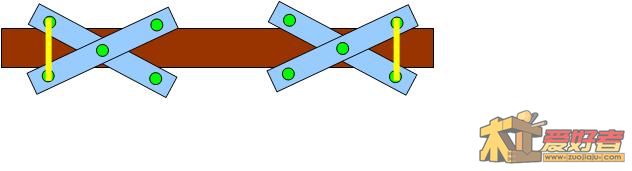

褐色的是木板，蓝的是一定长度的硬条，绿的是定位点，三点共线，等距，中间可以插上定位条。黄的是弹簧。

最后一阵风 · 发表于 2010-7-19 15:51:28

还有改进的空间

螺栓有微调的作用

中间可用螺栓对定位器作微调

如果有工具，操作起来不难

夕阳山 · 发表于 2010-7-19 16:12:50

都不错
