雕刻机基本配置：
一。铸铁40*40机架
二。台湾上银直线导轨滑块20 三套
三。精密滚珠丝杠副2005 金属返向器滚珠丝杆螺母
四。滚珠丝杆支撑座 FK FF 三副
五。86全闭环步进电机套装12NM高速恒转矩步进电机+驱动器 混合伺服三套
六。220V转AC60V全铜隔离变压器，86步进电机驱动器专用 三台
七。雕刻机 CNC 4轴 脱机控制器 数控系统 步进伺服 代MACH3维宏
八。1.5kw 80直径高速水冷主轴
雕刻机, 铸铁
回复

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:03:46 | 显示全部楼层
铸铁件到了   机器底座

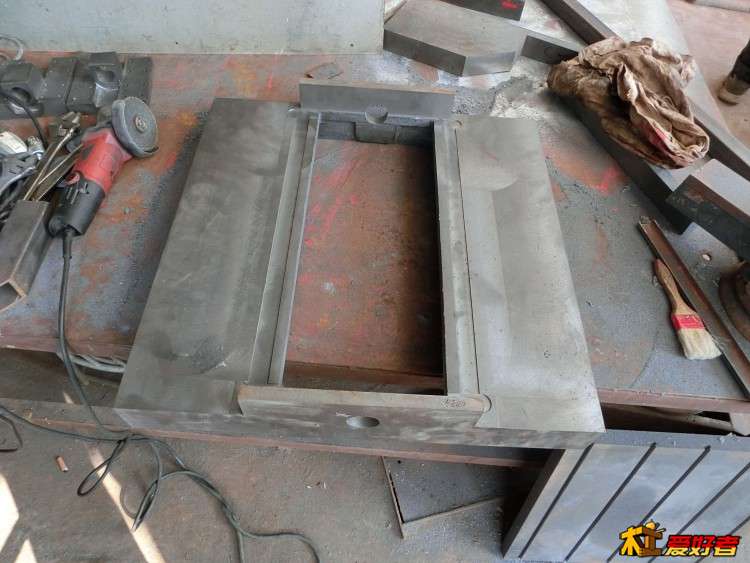

机器底座

机器底座
回复 支持 反对

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:05:00 | 显示全部楼层
铸铁件到了  工作台面

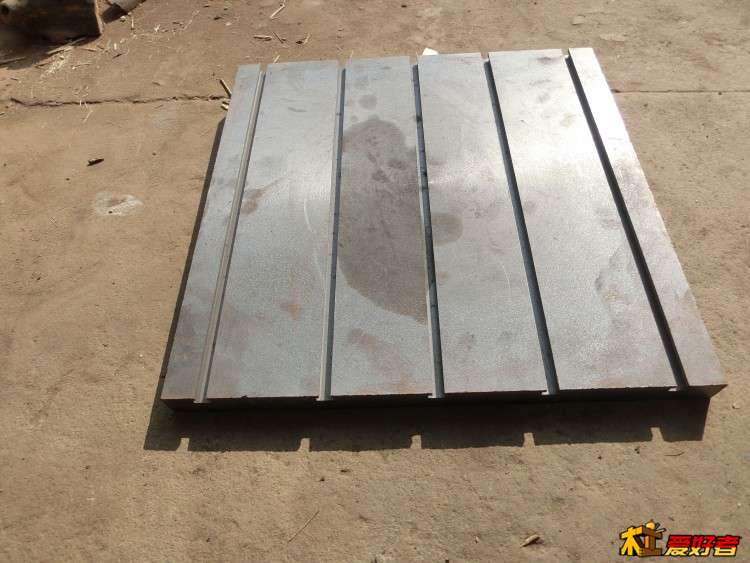

工作台面

工作台面
回复 支持 反对

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:06:13 | 显示全部楼层
铸铁件到了   左右侧板

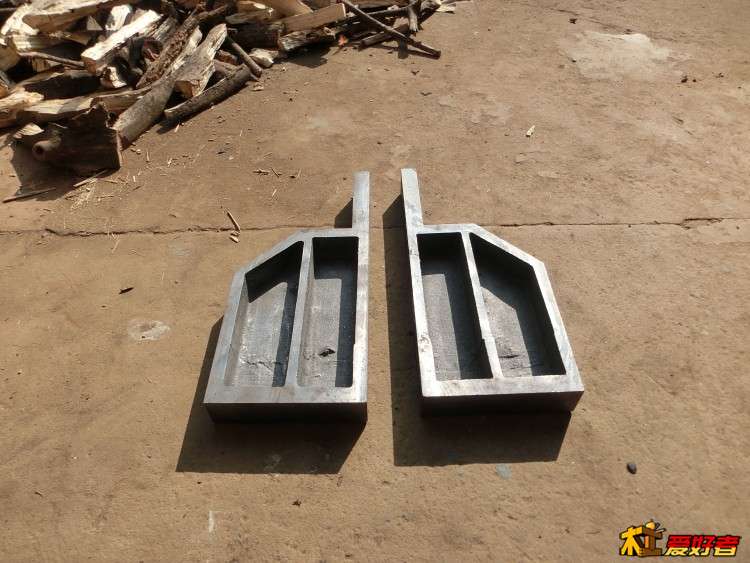

左右侧板

左右侧板
回复 支持 反对

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:08:03 | 显示全部楼层
铸铁件到了  Z轴底板和Y轴连接板

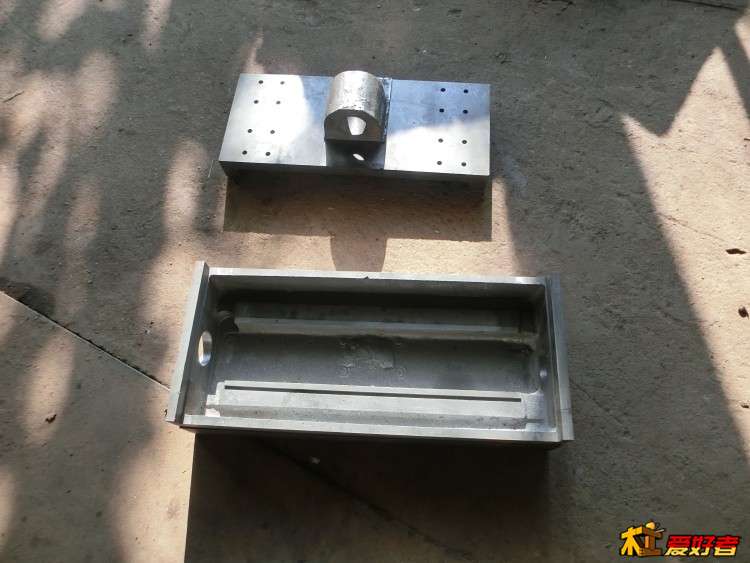

Z轴底板和Y轴连接板

Z轴底板和Y轴连接板
回复 支持 反对

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:09:06 | 显示全部楼层
铸铁件到了  X轴底板

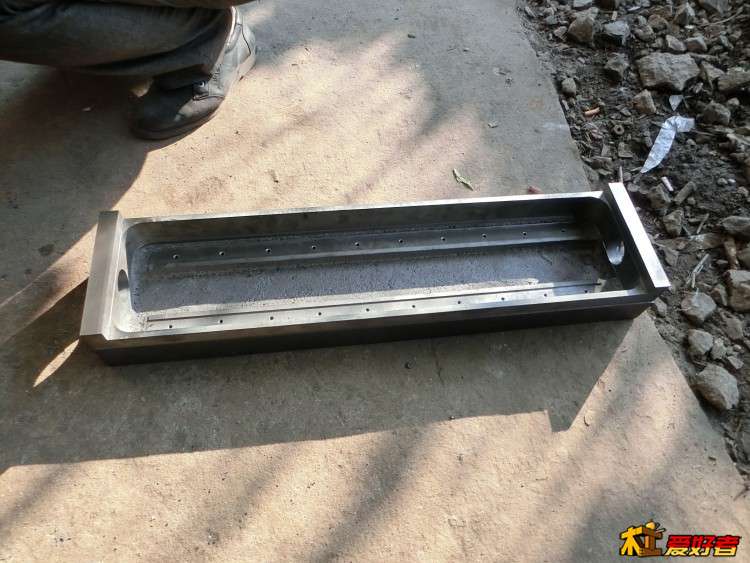

X轴底板

X轴底板
回复 支持 反对

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:10:04 | 显示全部楼层
铸铁件到了   铸铁件全家福

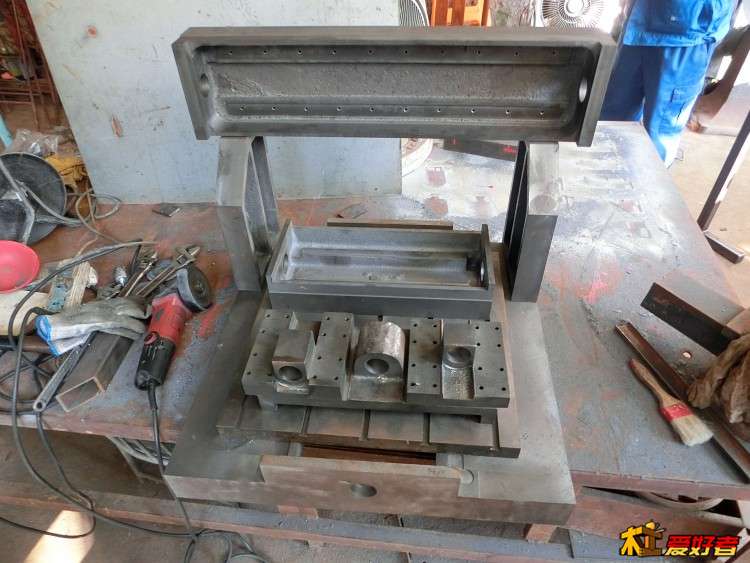

铸铁件全家福

铸铁件全家福
回复 支持 反对

使用道具 举报

13391381781
 楼主| 发表于 2016-11-5 08:11:01 | 显示全部楼层
开始加工
回复 支持 反对

使用道具 举报

rebelking
发表于 2016-11-5 08:18:42 | 显示全部楼层
大工程啊，机械部分好弄，电控部分呢！
回复 支持 反对

使用道具 举报

梁成勇
发表于 2016-11-5 08:23:31 | 显示全部楼层
牛人
回复 支持 反对

使用道具 举报

ma286hp386
头像被屏蔽
发表于 2016-11-5 08:29:59 | 显示全部楼层
这种机架安装丝杠好像不是单独轴承座支撑的，是一头轴承座安装在机架上，一头直连步进，用个一两年后会后悔这种结构。
回复 支持 1 反对 0

使用道具 举报

ma286hp386
头像被屏蔽
发表于 2016-11-5 08:36:27 | 显示全部楼层

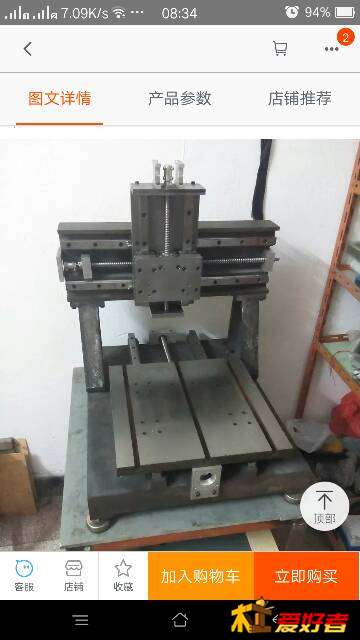

丝杠要这样带轴承座的，直连电机，你那电机用不到两年
回复 支持 反对

使用道具 举报

心烧不退
发表于 2016-11-5 08:57:48 | 显示全部楼层
         除了重点外没有什么好处，你用的是高速主轴，对机架强度要求不高，这机架底座哪么大一块，轨距却哪么窄，中间还空了9成，不知道是定制还是厂家常规件，虽然是铸铁，但拼接也多，刚性也好不了哪里去，加工金属还有点优势，要是做木浮雕吃亏得很，工作台面太重，F值跑2千都吃力，丝杠损耗得大，联轴器锁不住，很容易失步

评分

参与人数 1刨花 +6 收起 理由
山卡卡呢 + 6 这才是DIY的真谛

查看全部评分

回复 支持 反对

使用道具 举报

yzsyou
发表于 2016-11-5 09:06:40 | 显示全部楼层
真不错看起来就牛
回复 支持 反对

使用道具 举报

往事随风去吧
发表于 2016-11-5 09:08:25 | 显示全部楼层
滚珠丝杆支撑座 FK FF 三副-----我想看看，楼主咋个安装上去的。
回复 支持 反对
