D的4轴5轴机

backkom5166 · 发表于 2016-10-30 00:57:40

强悍

ma286hp386 · 发表于 2016-10-31 21:50:19

有点忙，没时间上网不好意思

统一回复，板材是X宝零切购买的6061铝合金板材，很贵，2台机器的材料好像8百多，还没购买完，孔洞是自己3030雕刻机挖的，材有几块材料比较长，雕刻机行程不够，只能一段一段挖（要求不是很高）

电缸都是X宝购买的进口二手，还比较新，试了没怎么磨损，精度很好，自己做不出这种精度的滑台，还缺5轴控制板没有购买，正在选择呢，几个月前好心的木友送了2块cncusb，效果不好，就没有使用，考虑还是购买mach3 usb控制板，我一直使用e-cut的，用3-4年了。

纳吗额 · 发表于 2016-11-1 09:18:18

能看看成品的面貌吗？

ma286hp386 · 发表于 2016-11-3 23:07:34

纳吗额发表于 2016-11-1 09:18
7 f% S; O3 u+ q, O0 _; `能看看成品的面貌吗？

还没安装好，不好意思。安装好了会把图片传上来

jw18487153 · 发表于 2016-11-4 15:50:47

这个很好，最大的优点是三个方向加工材料不受影响，加大X轴长度就无敌了，缺点就是受力结构要想点办法加强。要是有场地我也想搞一个。

ma286hp386 · 发表于 2016-11-5 21:59:30

机器完工了，谁能提供个5轴刀路试试机

请做个直径40mm龙凤球的5轴刀路

米米号 · 发表于 2016-12-4 20:51:17

造型很特别

林大夫 · 发表于 2016-12-4 20:56:57

这个结构我挺喜欢的

ma286hp386 · 发表于 2016-12-13 12:50:17

林大夫发表于 2016-12-4 20:56
4 I/ @" M: z! K1 _: l这个结构我挺喜欢的

安装精度不够，就业余玩玩，没有打表。像你这样玩出成绩了还要不断进取，在背后赶呢

ma286hp386 · 发表于 2016-12-13 12:56:31

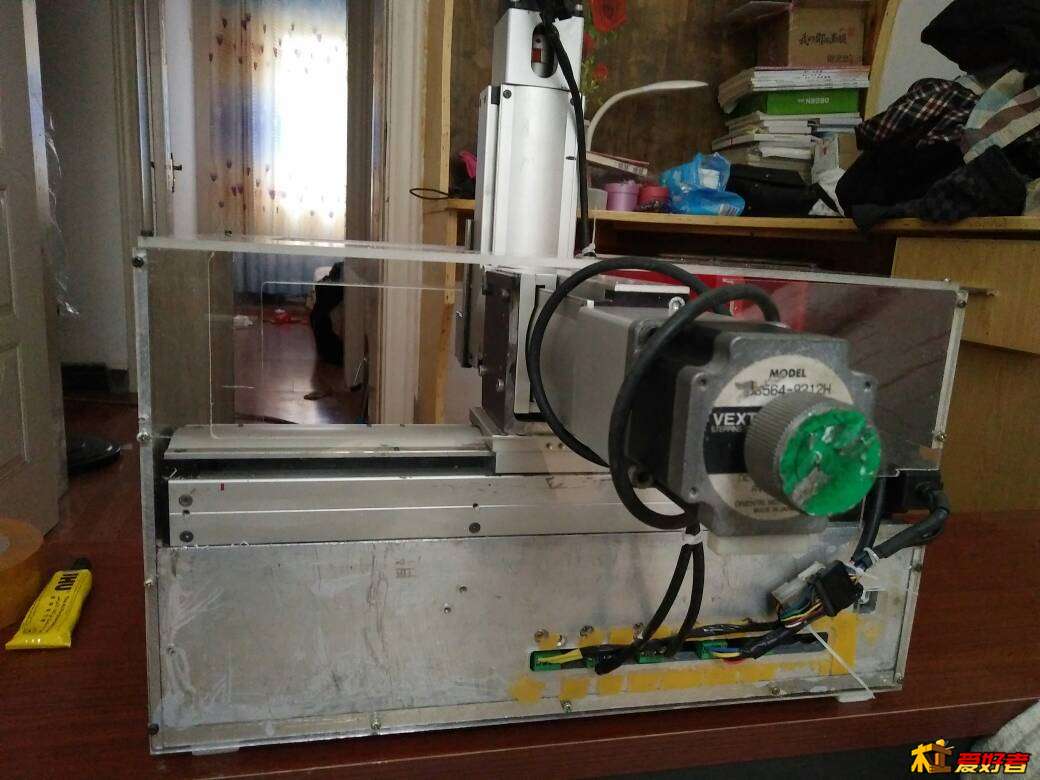

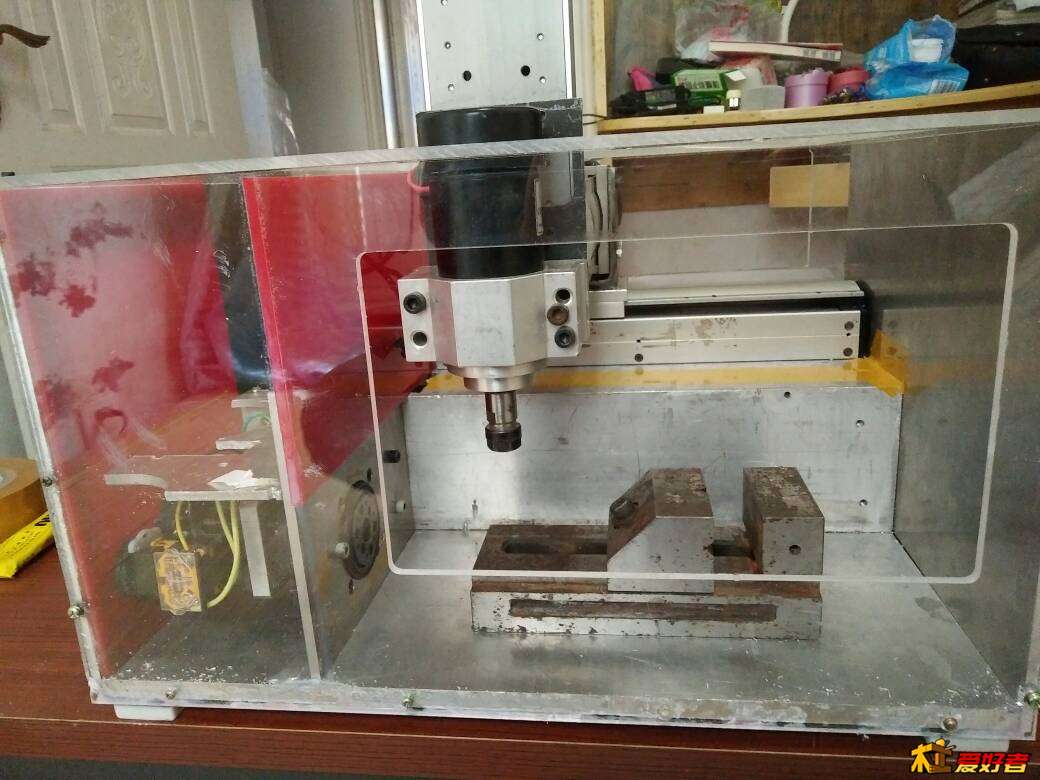

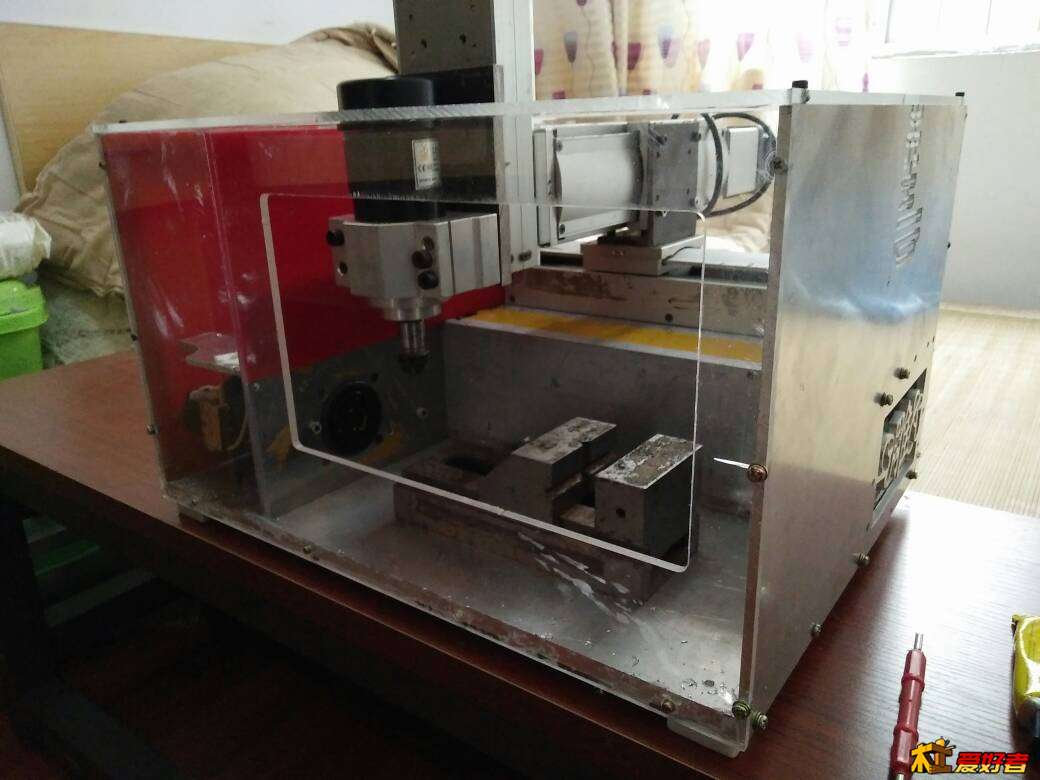

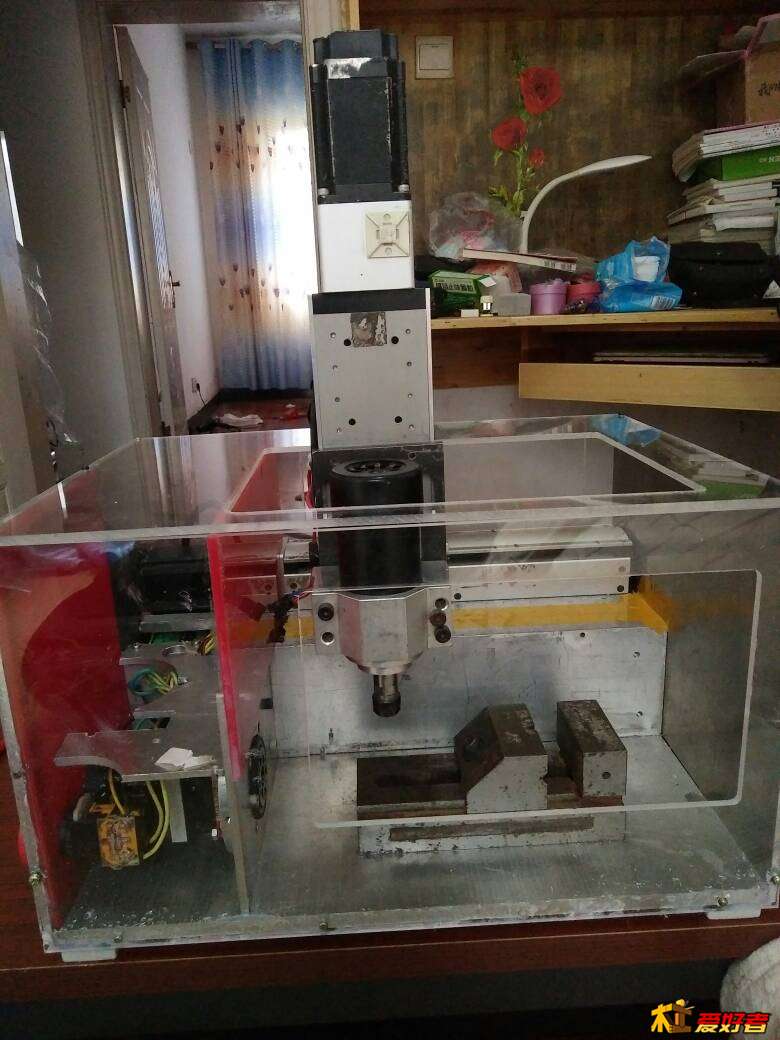

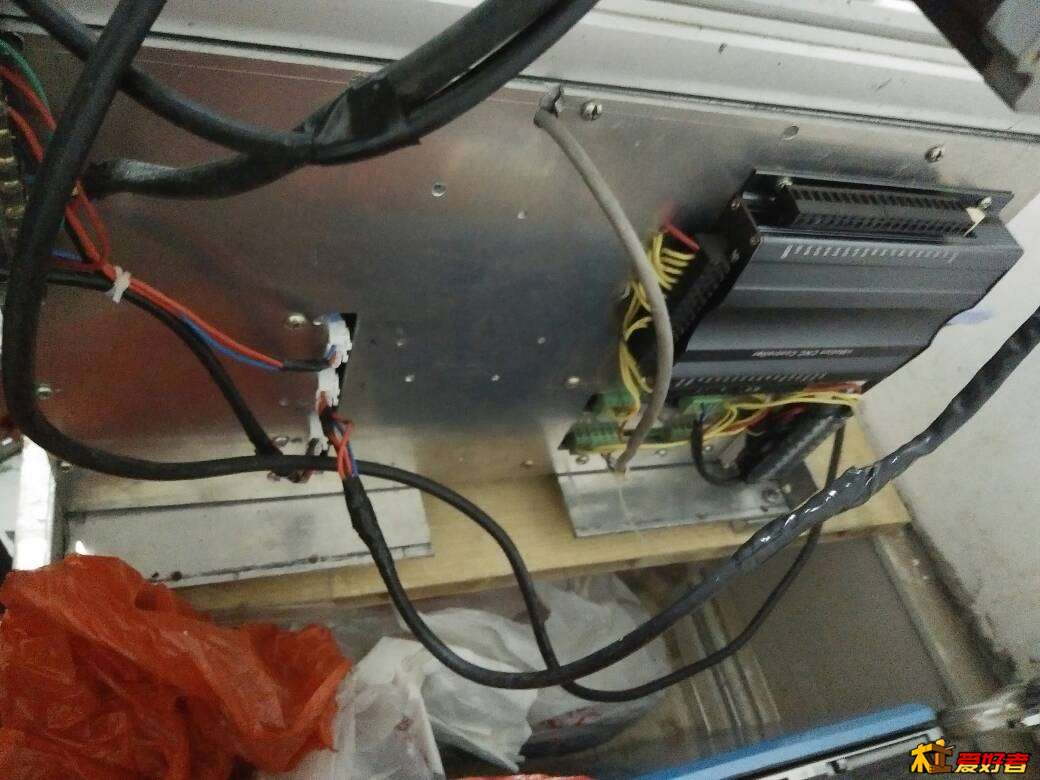

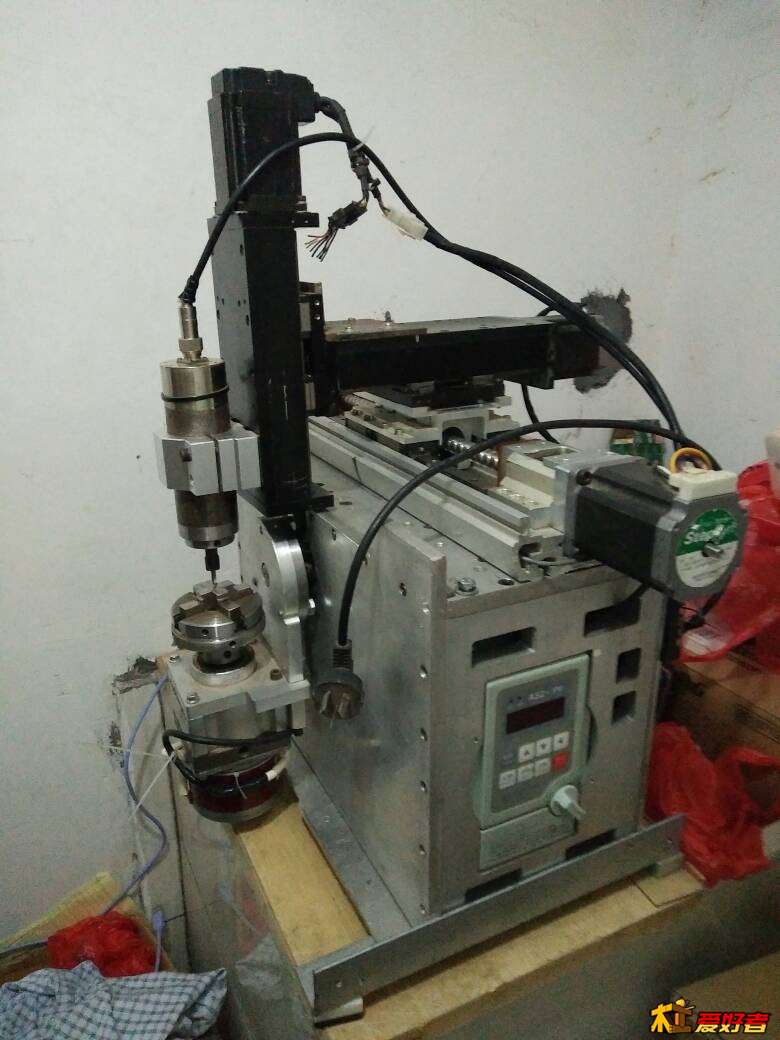

4轴的现在成这样子了，使用了简易版6轴的mach3 USB控制卡，本想D成5轴的摇头机，但没有合适的主轴（直径25mm的主轴要几千，太贵），与超薄转盘（厚30mm内）。

ma286hp386 · 发表于 2016-12-13 13:20:52

5轴还没试试机，只能当4轴3轴使用了

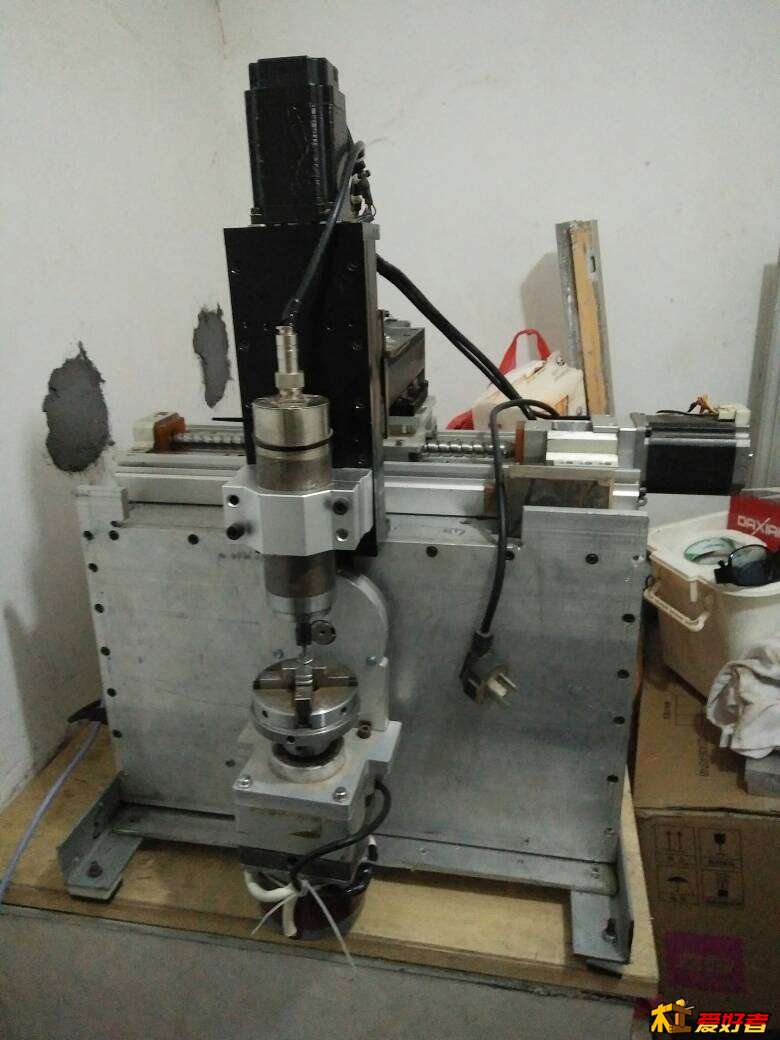

哪位给个5轴联动刀路试试？刀路要求材料直径5cm，雕刻一个直径45mm的龙凤圆球或龙球，开粗4mm铣刀，精雕4mm3005尖刀，机器安装卡盘的减速是a轴，摇摆的是b轴，z轴行程100，雕刻时刀不能台太高了，否则会撞机台，我QQ邮箱1754114585谢谢啦

ma286hp386 · 发表于 2016-12-13 13:23:36

jackiechie 发表于 2016-10-29 19:46 * o* ~* s/ r: ]1 L7 K/ h6 I
这个用的现成的电缸是吗？这样结构看的不太明白啊，是不是行程很小？

是的，某宝买的进口二手滑台，行程小，但雕刻手把件吊坠吊牌足够

ma286hp386 · 发表于 2016-12-13 13:24:13

VAIOO 发表于 2016-10-29 13:23 . B# g' o1 w; m- r2 n
哇这个好玩

好玩是好玩，就需要大把的银子

ma286hp386 · 发表于 2016-12-13 13:25:32

tonyzd 发表于 2016-10-29 11:39
- c! f( L4 n$ |1 K0 k' d那淘到这么多的材料，板架结构

某宝好多二手的，铝板也是，可以零切就有点贵，铣孔是自己的雕刻机慢慢铣

ma286hp386 · 发表于 2016-12-13 13:26:31

神话家园发表于 2016-10-29 11:04 ! b% M3 _) K" V+ a: n2 z
原机好像是德马吉的？有些记不清了

原型也是木友爱好者网站看到的，链接找不到了
