自制台锯定稿图纸！可升降斜切

win1221

极亮世界 发表于 2016-10-21 20:36
麻烦给发一份CAD版本的图纸，行吗？谢谢

我没画CAD的！
5 F' U* n9 _4 C$ h# J

win1221

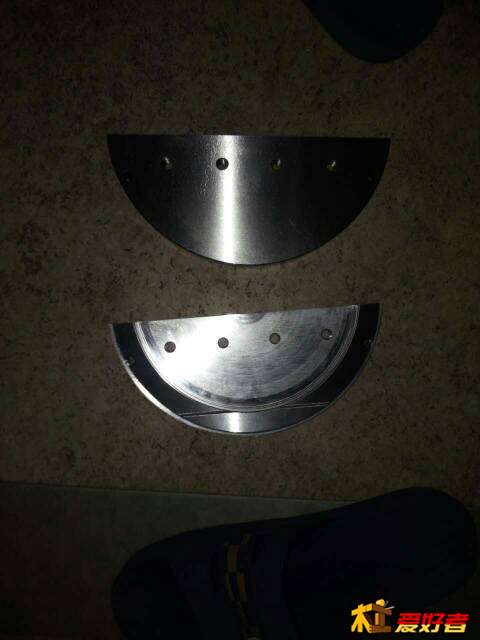

帖子都快太监了，严格讲我只是个搞装修的，不算木工更不算木匠，搞装修主要是板式家具，所以一台好的台锯很重要，圆锯倒装精度很差，所以才有这个想法！年底我忙了，朋友那也忙了，都是机器空闲的时候帮我做的！东西陆陆续续寄来了。还会更新的，别嫌慢哈！先上一对弧形轨道。

3 {* b+ `  Y/ I4 r; P9 [8 ~  M

win1221

忘情々幽灵 发表于 2016-10-18 21:43
. p! A/ u0 `! f! T. S, |1 y1 Y你有这技术和加工优势，可以搞代工啊，造福木友
木友找你买就行了

都买，成本肯定比现成的贵多了
' J" ~- `. k0 y

win1221

新出锅的饽饽 发表于 2016-10-19 09:11
提两点建议哈：其一，那个推台，还是换成好点的多层板吧，用电木，不太好。有玻纤，飞到身上会痒，再就是会 ...

我主要就是搞板式家具，台面用木板，推板也用木板了！并不打算用靠山辅具！

win1221

怎么不能修改贴纸啊？
* y. [# q8 y8 y

win1221

lc320 发表于 2016-10-19 16:55
9 H5 {, m* l# F0 ]  s! m. T. f支持，支持！！不知咋地，就喜欢这种画图发帖的，还特别喜欢那种草图画！！！！

  ]# F- m) {" j$ x！

win1221

极亮世界 发表于 2016-10-21 20:36
0 h' M( H$ Z, c9 ?) d! |麻烦给发一份CAD版本的图纸，行吗？谢谢

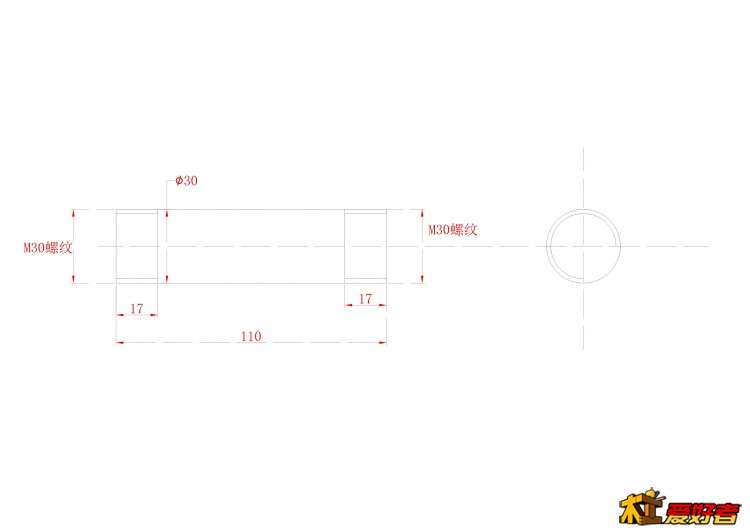

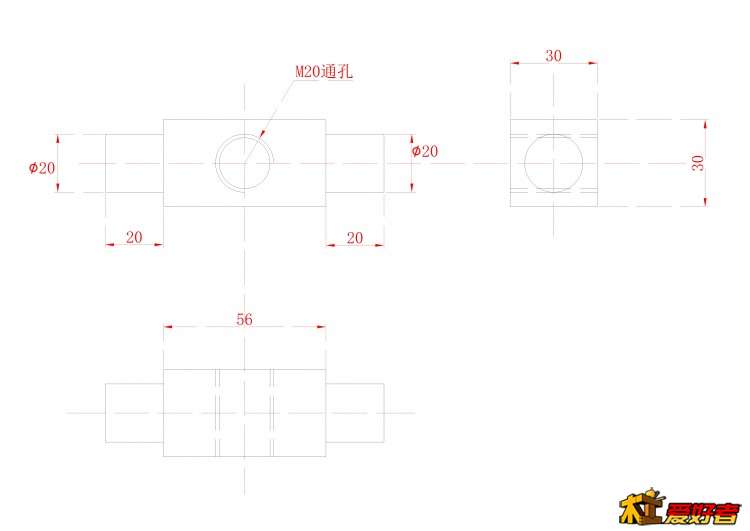

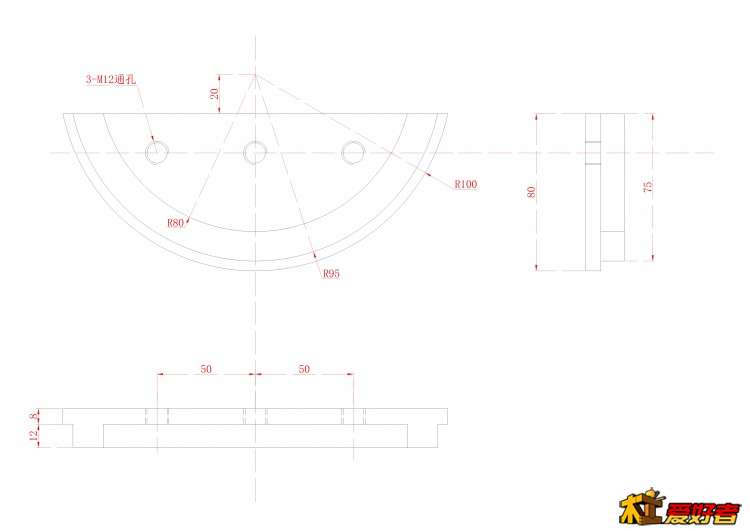

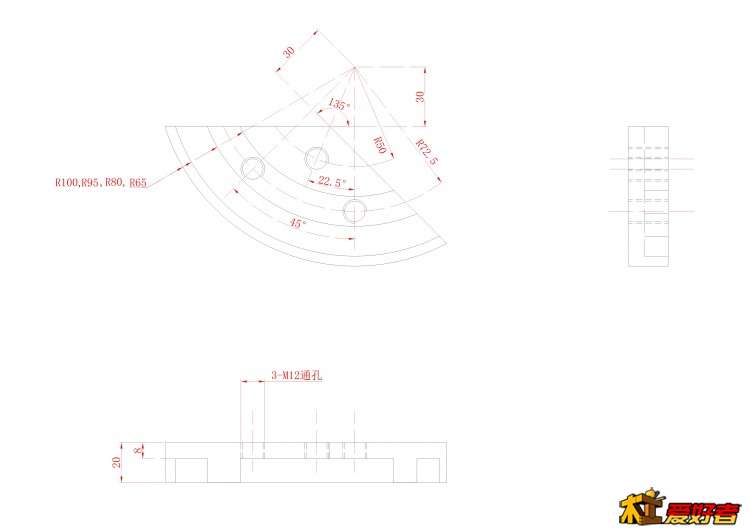

' v; e( s6 J8 x' C. k1 t应你要求，这是三视图，CAD原始文件不知道弄哪去了！我只做这几个零件，其他的东西都是自己弄，就画了这几个的图纸，将就看吧！

极亮世界

win1221 发表于 2016-11-3 22:13
应你要求，这是三视图，CAD原始文件不知道弄哪去了！我只做这几个零件，其他的东西都是自己弄，就画了 ...

! O6 U+ U8 q2 a7 ~6 H谢谢，

qfhy6_4

可以批量生产啦！！

win1221

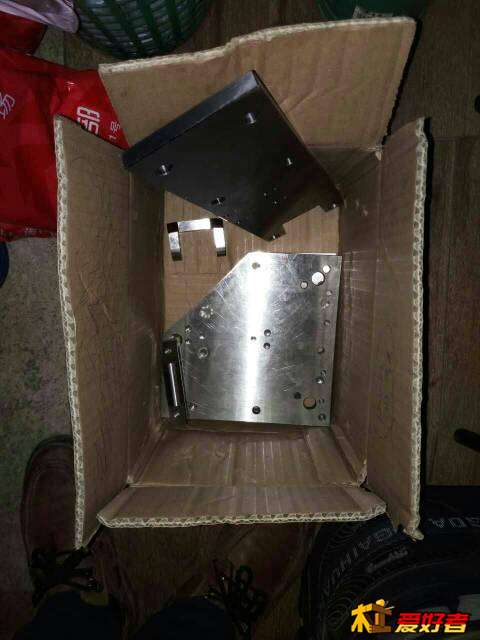

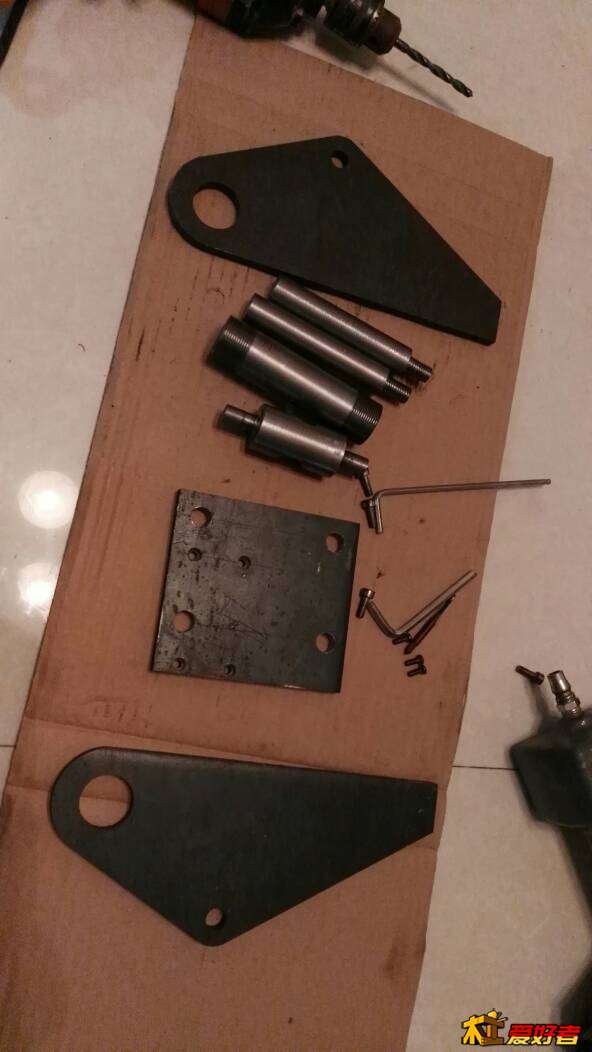

又到几样！
6 F) e5 D% y) T8 G# `
% B3 B. s0 V8 Y2 D) p* ?6 z
3 h( x2 b, L& U$ @" X

win1221

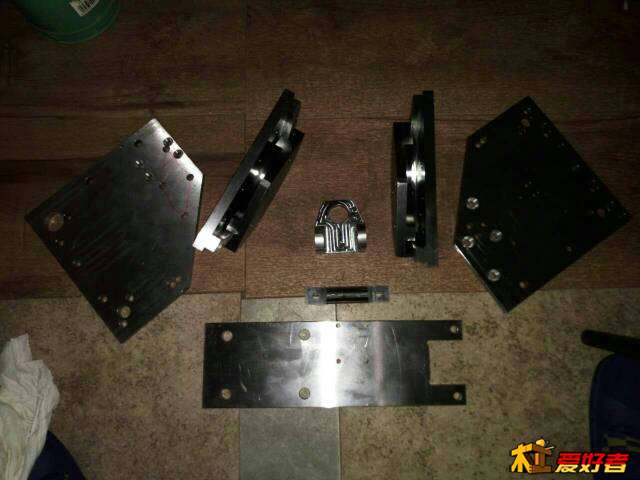

差不多都到了，太忙了！没时间组装，还需要买一些配件，太忙了。
  V. I: I3 r8 a5 N

win1221

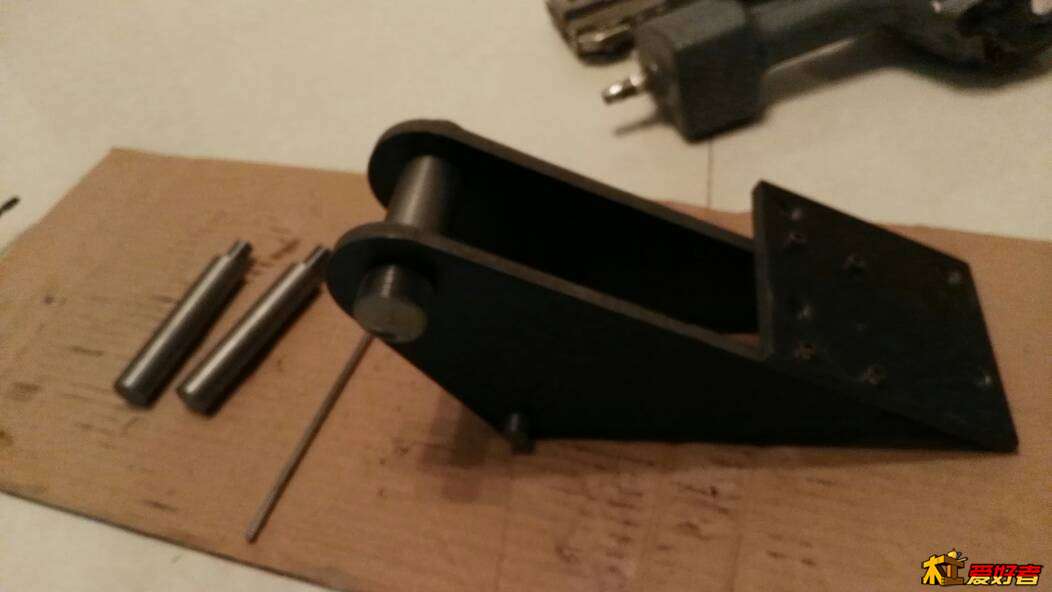

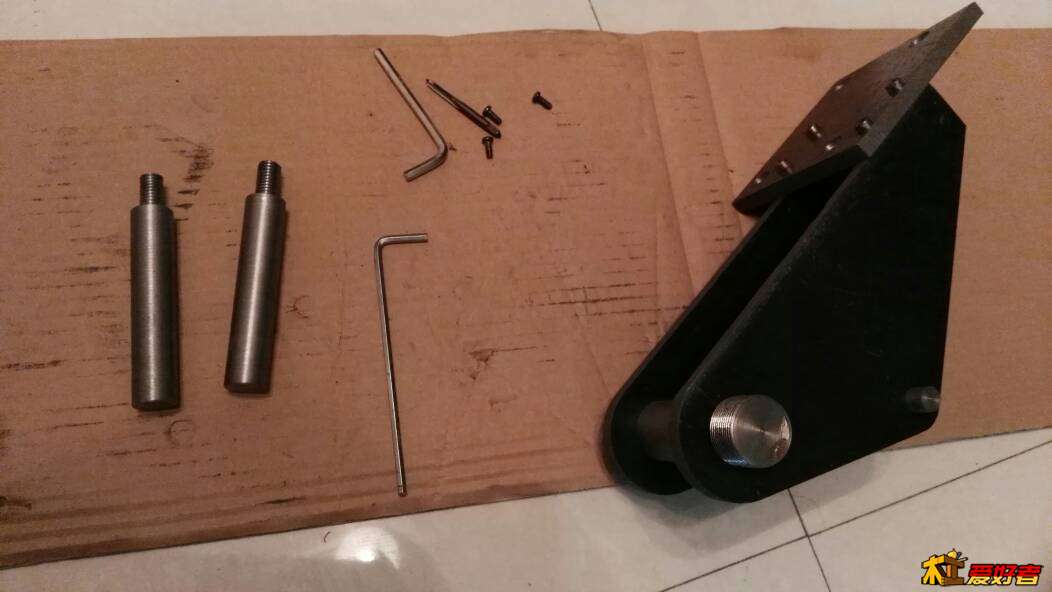

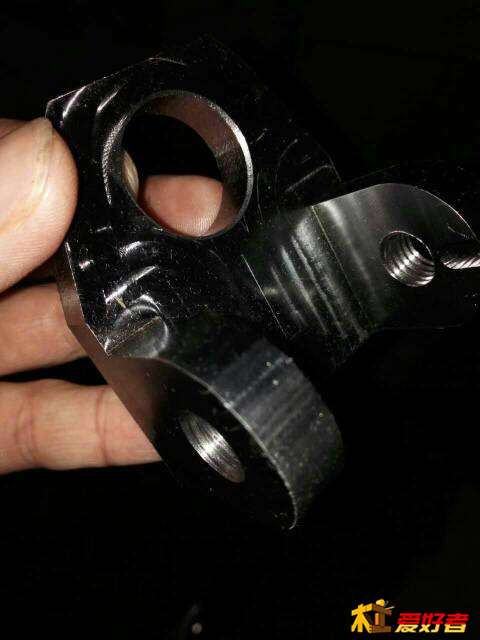

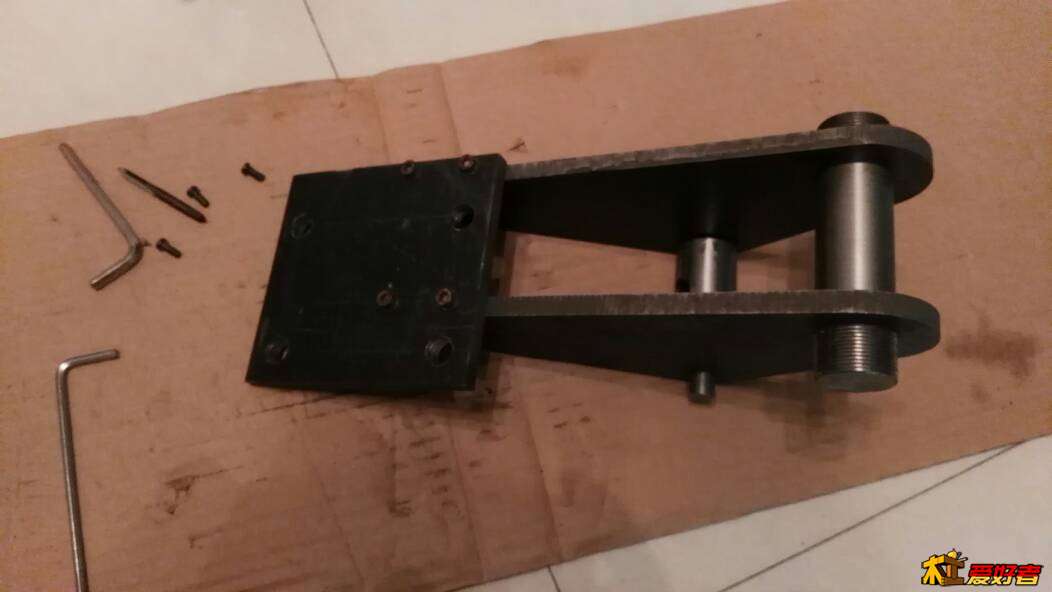

又到几样！有时间组起来看看！
6 c  d0 Z% M. U+ ^  g  B0 n
, C+ F5 f2 k1 m+ W6 L( F. Z+ g1 N
+ Z) z* N# N* N/ g% O
. _" r8 N# |1 D' d& D7 t- ]
8 n7 x: T9 s2 L( }

lookaut888

定制配件就是烧钱啊

蹉跎

楼主还不更新，成功了吗？

xls1988

没看懂这个工具
