求教一个关于丝杆连接的问题，请大神们指教。

hanglas · 发表于 2016-10-18 23:28:45

支架4到5元一个，688轴承0.8到1元一个，性价比很高的。

ma286hp386 · 发表于 2016-10-19 08:42:15

赶得上

sdhorn · 发表于 2016-10-19 08:48:37

呼唤大神，，给点建议吧，

zhengjing · 发表于 2016-10-19 08:55:39

我就用的这个，没刻过金属，刻硬木是没问题。

xdmm · 发表于 2016-10-19 09:28:34

千万别用！用不成出来的图有波纹...我的都换了...

dhi · 发表于 2016-10-19 09:31:55

sdhorn 发表于 2016-10-18 21:23
, G/ }& A$ P2 y! m. P能给个图纸看看嘛？草图就好

自制轴承座以取代昂贵的EK12

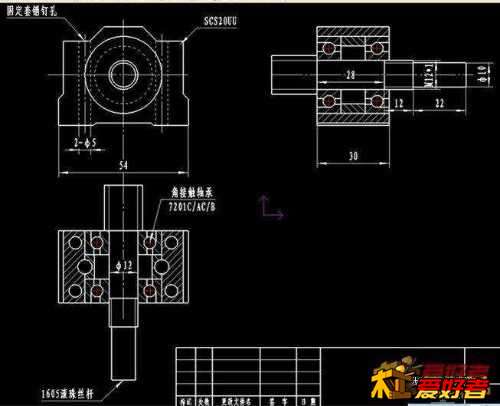

论坛兄弟自制雕刻机时常用到EK12型轴承座，在淘宝上买新的一般是130多元一套，而二手的不太好买，现有一个方法可以自制，成本仅为三分之一左右，买一个SCS型光轴滑块，把里面的轴承取出，此滑块内孔为32mm，长度为50mm，用手锯下料取30长一段，剩下的不到20长用在支撑侧，把下好的料平头，车一个外径32内径24厚10的圈，放在中间，钻两个5mm的销孔固定，两边放两个7201A/AC/B的角接触轴承，把丝杆头车到12mm，穿入轴承内孔，用m12*1螺母紧固，并仔细调整预紧，调好后用双螺母固定，至此一个丝杆固定侧就做好了，剩下的那一段轴承座也平头，装入普通轴承就可以了，下面有一张图片和一个CAXA2007的文件，大家可以参考一下，如果在这之前已有别人以这种方法做出来了，纯属巧合，绝对原创。在以前的帖子里看到的，我做的和这个结构一样

sdhorn · 发表于 2016-10-19 10:40:59

dhi 发表于 2016-10-19 09:31" `( @1 P/ N3 w" ?! o( [7 q! Z; U
自制轴承座以取代昂贵的EK12 - a3 ]! B6 V8 @& n
论坛兄弟自制雕刻机时常用到EK12型轴承座，在淘宝上买新的一般是130多元一 ...

您看看这种效果怎么样

dhi · 发表于 2016-10-19 11:22:26

sdhorn 发表于 2016-10-19 10:40
) U6 y* U! F5 ]0 W0 o您看看这种效果怎么样

没用过，不好评价！

dhi · 发表于 2016-10-19 11:25:24

sdhorn 发表于 2016-10-19 10:40
! _* m3 C+ p9 d4 q您看看这种效果怎么样

等下班回去拍张我自己做的照片给你看看吧！

dhi · 发表于 2016-10-19 13:19:25

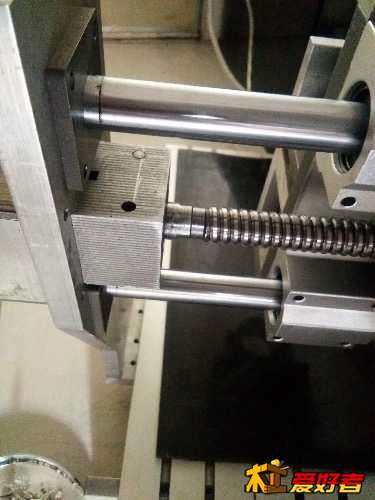

这样的

dongf333 · 发表于 2016-10-19 15:42:14

中毒的不少！

sdhorn · 发表于 2016-10-20 09:54:35

dhi 发表于 2016-10-19 13:19
2 s7 k8 g7 D8 M/ o" V* B这样的

不错，我先试试我选的那个，不好用在加工，外协加工太贵了，加工费比材料贵

dhi · 发表于 2016-10-20 11:45:10

sdhorn 发表于 2016-10-20 09:54
; q, Q5 l" T' V7 E& p% c1 f: n, e* O不错，我先试试我选的那个，不好用在加工，外协加工太贵了，加工费比材料贵

我自己做线切割的！就买了俩角接触轴承12块钱！其它都没花钱

sdhorn · 发表于 2016-10-20 12:23:09

dhi 发表于 2016-10-20 11:45
9 K$ C# ?! I( r7 ?& g我自己做线切割的！就买了俩角接触轴承12块钱！其它都没花钱

你们那边怎么收费呀，我这里1㎜

dhi · 发表于 2016-10-20 13:30:47

sdhorn 发表于 2016-10-20 12:230 @+ J* y, n; y! O
你们那边怎么收费呀，我这里1㎜

一般都是按切割面积算的！0.004/m㎡
