CNC制作花梨木　马克MarkAudio4寸全频喇叭音箱

奇门 · 发表于 2016-10-16 15:45:37

AMMY333666 发表于 2016-10-16 14:535 t( F+ r: ?* I# ]. b, h% R( {& W
哥们我请教一下，用CAD画图后在cnc上要想实现操作，中间还需要用什么软件么，我cnc知识懂得太少，自己在琢 ...

cad输出dxf格式，然后导入精雕软件

adx123123 · 发表于 2016-10-16 18:21:53

lz 做个这个

少少 · 发表于 2016-10-16 18:53:14

嗯嗯。支持楼上，有条件就要上高大上的东西。

xin8187639 · 发表于 2016-10-16 19:09:46

AMMY333666 发表于 2016-10-16 14:53
* s% ~6 C y4 A9 f& _- r哥们我请教一下，用CAD画图后在cnc上要想实现操作，中间还需要用什么软件么，我cnc知识懂得太少，自己在琢 ...

31楼的兄弟，说得对，导入精雕后，再输出刀路就可以了，曲面的话要先做三维图，再输出刀路。

xin8187639 · 发表于 2016-10-16 19:12:11

本帖最后由 xin8187639 于 2016-10-16 20:11 编辑

adx123123 发表于 2016-10-16 18:218 L! o' ~* p& W/ {( O0 m+ P/ o

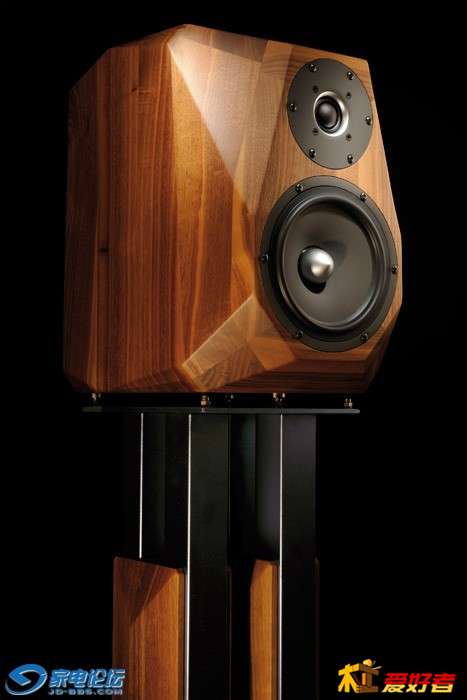

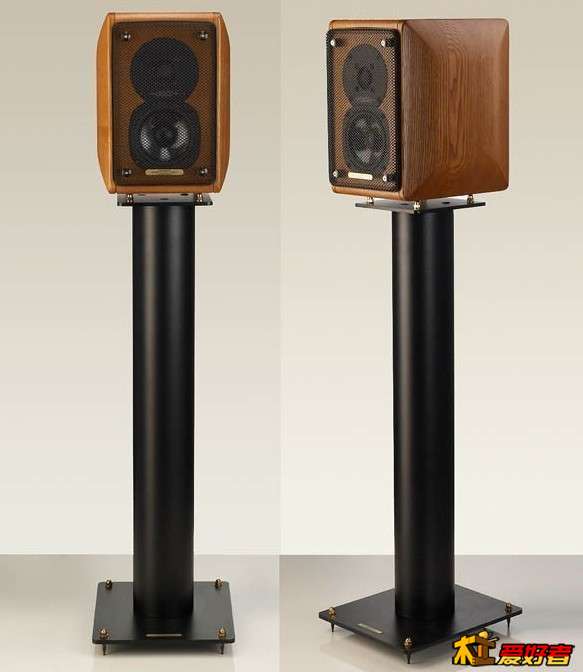

lz 做个这个

这个有点难哦！迟些做款这样的，简单一点，关键是CNC可以做到

xin8187639 · 发表于 2016-10-16 19:13:38

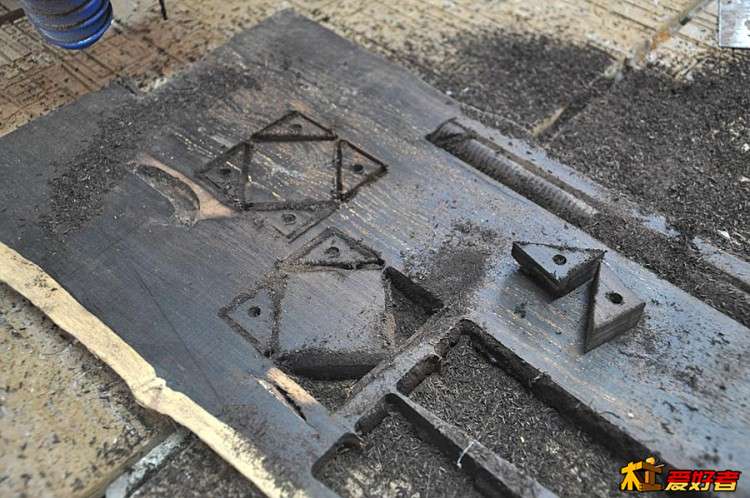

网扣的定位孔

xin8187639 · 发表于 2016-10-16 19:15:31

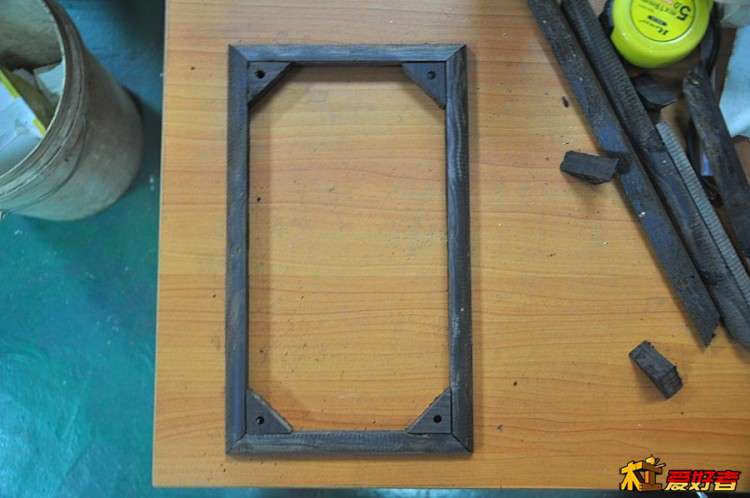

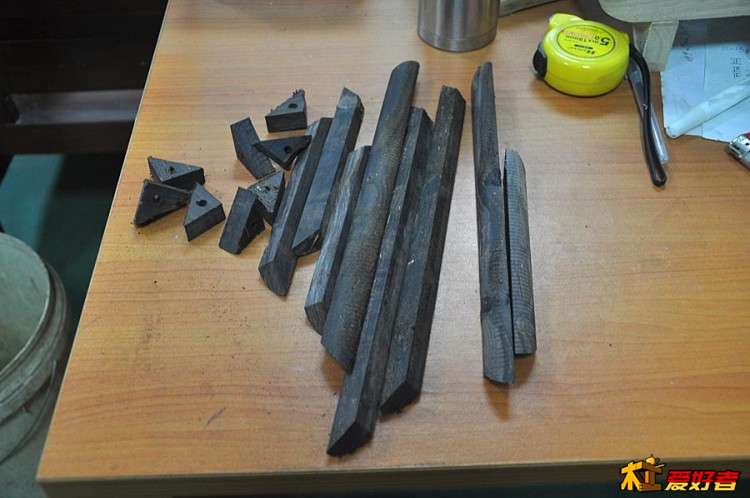

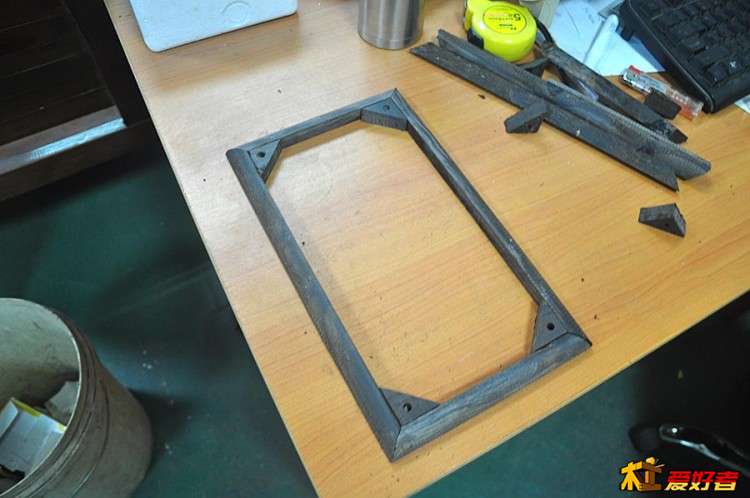

网罩的框架，做这个CNC文件比做那些音箱的面料要难，因为涉及到曲面，CNC做这个R位都有点吃力，一刀15.5cm，白烟都冒了出来，吓我一跳，以为要断刀了，幸好没有

xin8187639 · 发表于 2016-10-16 19:17:42

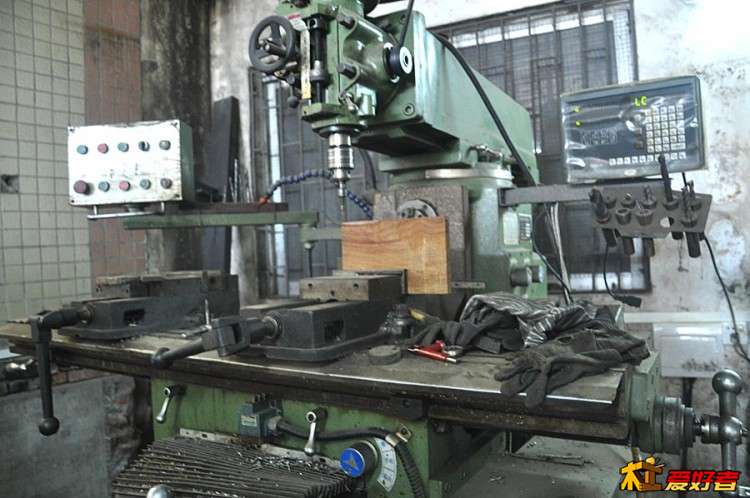

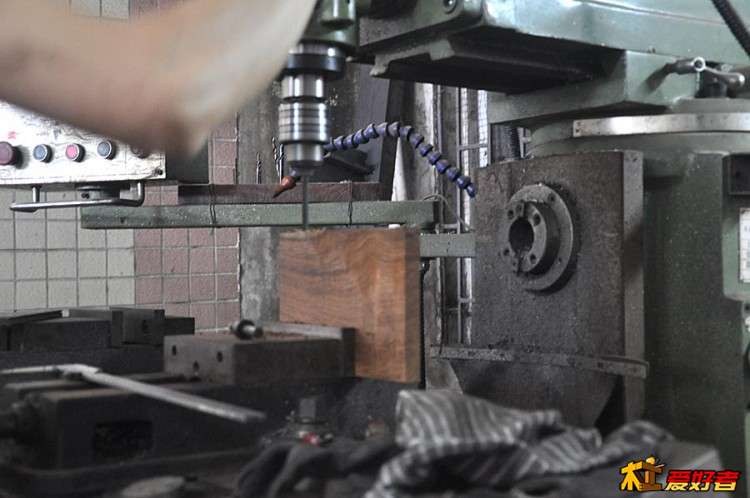

到了头疼的打侧孔了，估计工场的台钻是搞不定，为了准度，最后上了铣床

xin8187639 · 发表于 2016-10-16 19:18:05

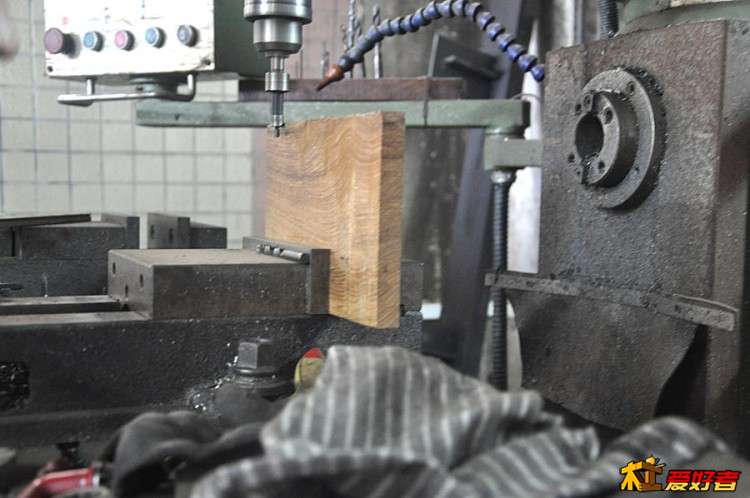

定位中

ahyj8888 · 发表于 2016-10-16 19:18:14

恭喜恭喜

xin8187639 · 发表于 2016-10-16 19:18:29

对铣床的操作有点生疏，打十几个孔，花了2小时

xin8187639 · 发表于 2016-10-16 19:19:35

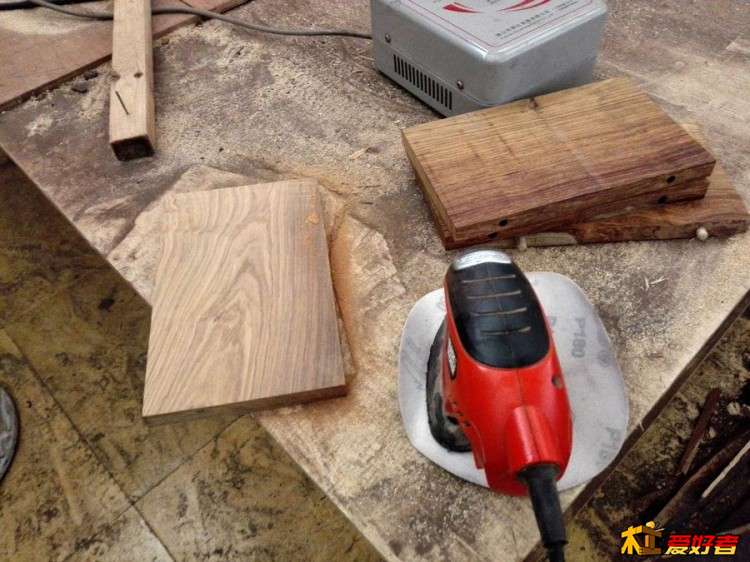

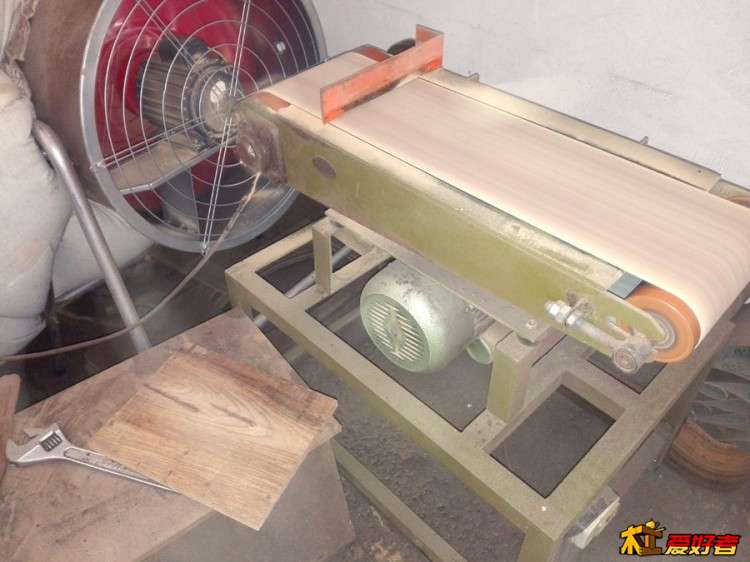

打磨的工序，这个有点烦，尘到处是，头发都黄了

gaoxy999 · 发表于 2016-10-16 19:40:51

做出来是很好的HiFi音响了。

第六根琴弦 · 发表于 2016-10-16 19:51:40

排队等着看你的大作。

xin8187639 · 发表于 2016-10-16 20:12:44

第六根琴弦发表于 2016-10-16 19:51: v$ a7 V8 s; O! L& K
排队等着看你的大作。

只是桌面小音箱，谈不上大作
