谁有妙招搞定它

squareboat

tjfish888 发表于 2016-10-15 14:59
一样的支架，看看我这个改造
电钻支架改造 http://app.zuojiaju.com/mobcent/app/web/index.php?r=webapp/s ...

谢谢！！！

squareboat

问题已经解决了！！谢谢各位木友的建议。
% O0 f+ n) A, ^0 ^% V8 \4 B2 T# }% E# K) U      将台钳卸下，将电钻升到最高，与支架固定紧，找一根直的8~10mm的铁棍或丝杆卡在电钻卡头上，长度直达台钻底座，用直角尺
测量左右两侧是否与底座垂直，不用管前后是否垂直（因为这种支架立柱本身就与底座不垂直，已经换了光轴了还是前倾），不垂直的话，调整固定电钻卡头的旋转角度，调至大致垂直即可。
      将台钳固定在支架底座上。

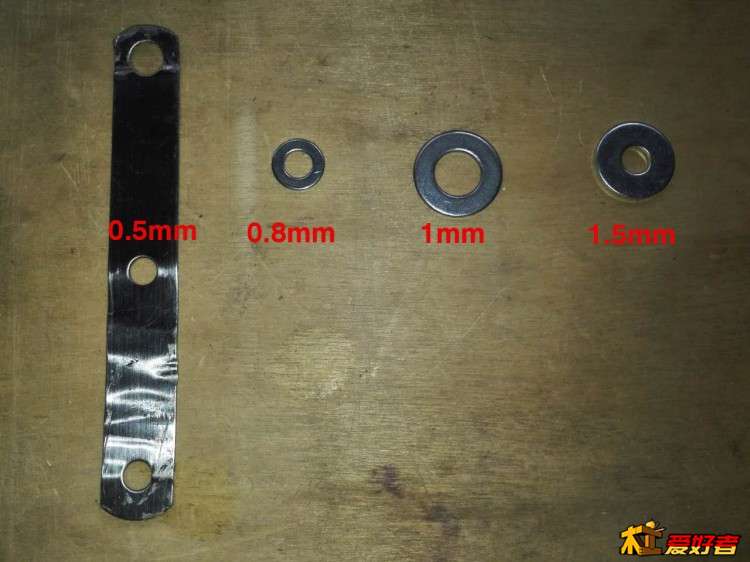

      准备如图说明的几种垫片。
" ?. T0 v7 E# s+ P4 W7 J$ J

squareboat

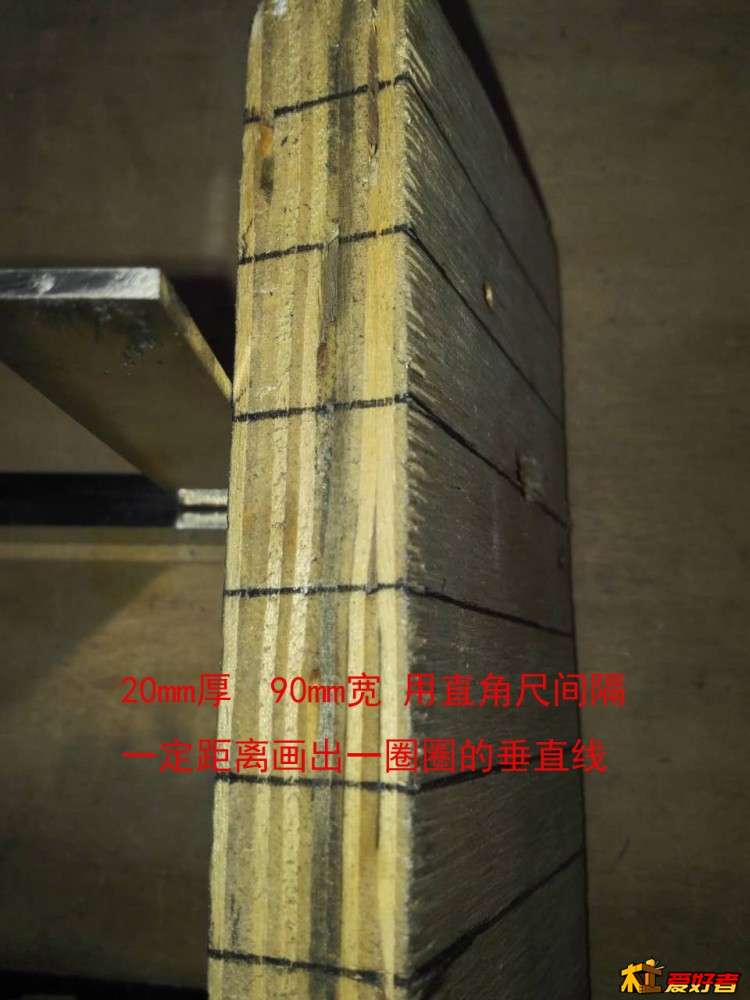

        再准备一块20mm厚，90mm宽的木板，用直角尺在四个面上画上邻面垂直线，间隔一定距离多画几个。

squareboat

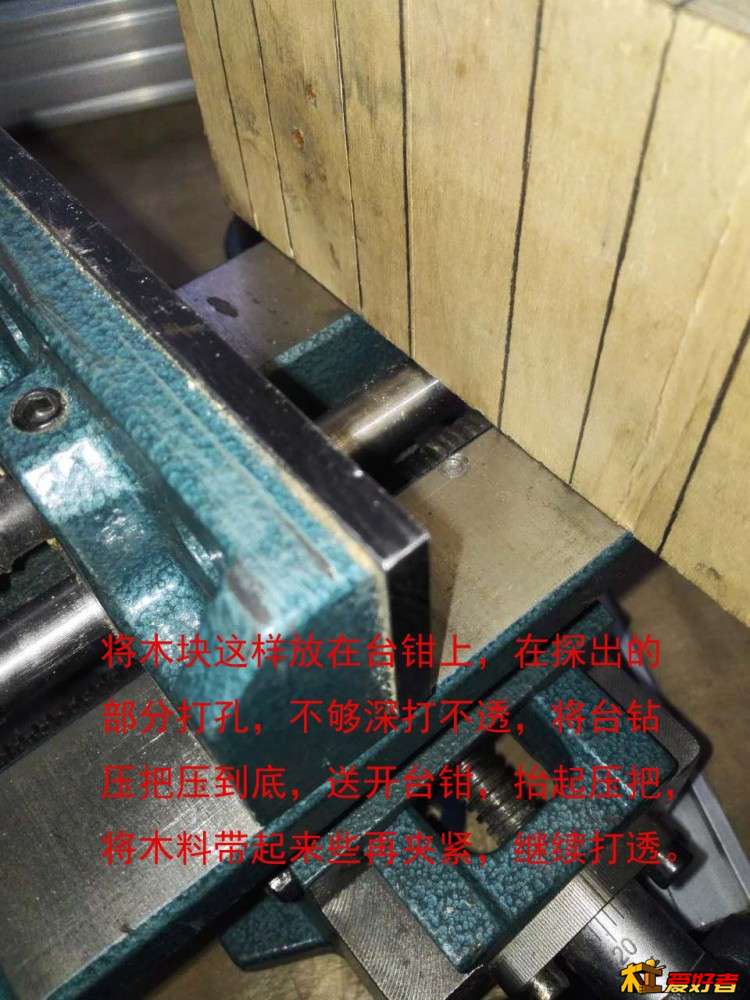

        将8mm钻头卡在卡头上，8mm钻头的有效长度可以达到100mm，将木块放到台钳的滑台上，一定要放到底，木块的第一圈线探出滑台钳口，
  B: f- l% f$ v1 Y4 l9 e, O# I

squareboat

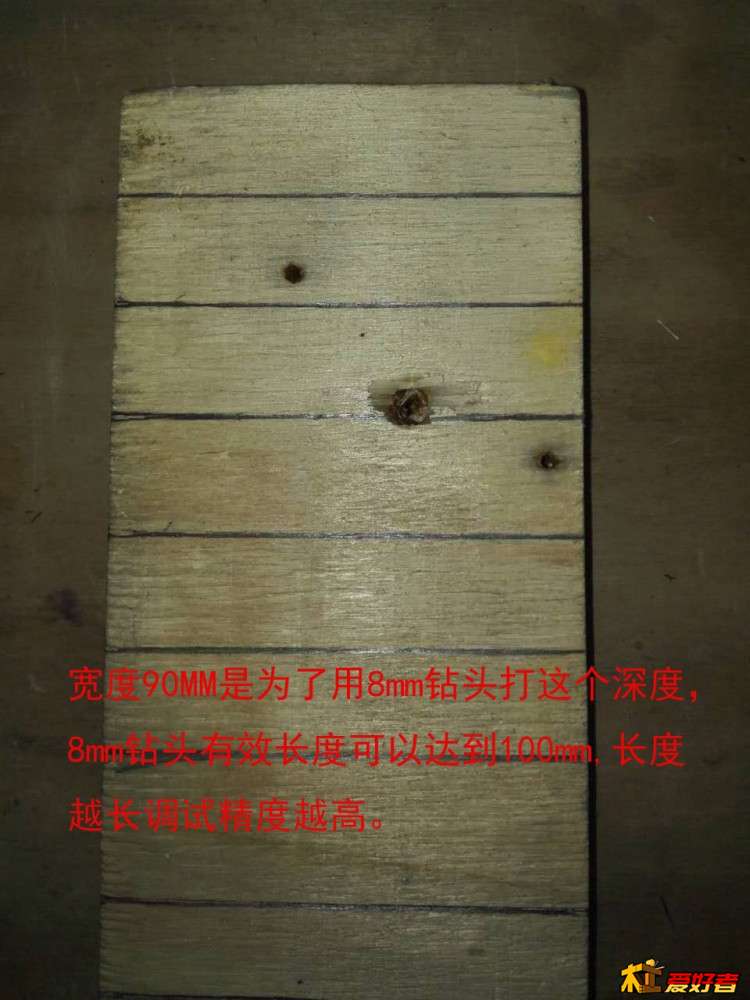

      用90mm宽木板就是要打这么深的孔，这样才容易找偏差，孔的深度越深，偏差就越大，调整起来也越容易。
& N1 N, K* y" e+ l& s

squareboat

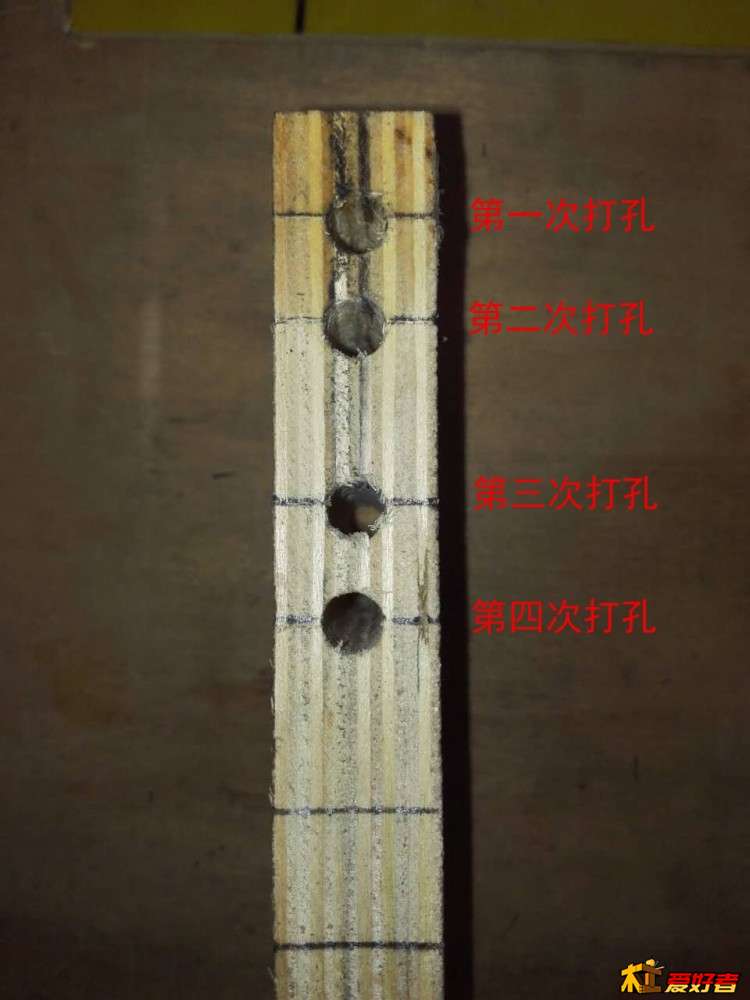

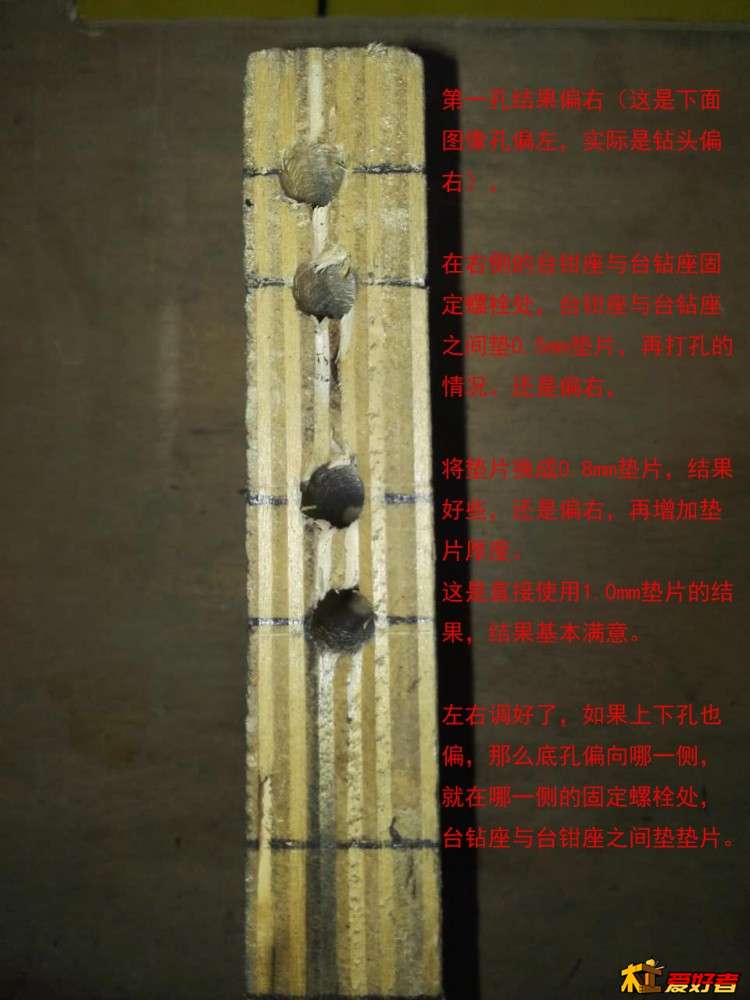

打孔后如何调试，请仔细看图片中的说明即可。欢迎拍砖！！！

wujiuzhu

这种架子就是垃圾

缘木之鱼

这种支架设计的先天不足，不是矫正的事。有一种带减速齿轮的重型支架精度尚可。

继续打酱油

固定电钻点只有一个是个问题，电钻的连个轴承距离就很短不会有精度，把钻头改有中心定位的，或改短。或提高转速。增加钻头锋利度

lc320

这个东西的缺点就是精度差，容易跑偏………………解决办法：各种修正+技术纠正！！

sinoark

先天不足，后天恶补也是白费，见过某科研机构也用过这个，个人只能对其科研态度表示呵呵

D先生

这怎么看起来像个玩具啊。

lfcao99

squareboat 发表于 2016-10-15 14:39
前后左右都歪

　　这说明刚性不足。去掉下面台钳，深料无法，大孔无法！　　钻点板材，细孔，垂直度够用。实在不行要钻点大孔深孔，松立柱，让电钻与整个连接手抱住，在立柱上下滑动，要慢进刀……估记可吧。一点想法，注意安全，安全第一！！！！
. u# i4 k! ?% }

造甲村

小作坊的东西，制作人根本没有质量观念；挣钱就卖；谁买谁上当！没办法，找个角尺做适当调整；凑合着用吧！
3 A! O1 p, ?4 X& c% T

laoniu158

学习了
