1020大型成雕刻机，屌丝机中的战斗机

梁成勇 · 发表于 2016-11-13 08:05:28

楼主怎么做到的，我也是木匠，有图吗分享下！

木友木友 · 发表于 2016-11-13 21:37:05

花田里犯了错发表于 2016-10-11 10:00: P6 }+ c% x) u
电控箱有两个系统插口，想用啥就用啥，一键切换

能说说吗

one486 · 发表于 2016-11-13 22:10:25

很不错

花田里犯了错 · 发表于 2016-11-14 06:27:41

木友木友发表于 2016-11-13 21:37 1 R- P/ R* j& N% _" x" d! G. {2 @
能说说吗

我同时并连了控制板，驱动脉冲输入那里装了转换开关，看自己喜欢用什么控制软件，这样还有个好处是理论上一台电脑可以分别控制两台机器做不同的加工，就是不知道会不会有干扰，我没试过，

王小三小三三三 · 发表于 2016-11-14 07:57:26

佩服

jjzj · 发表于 2016-11-14 09:18:25

太强悍了

ttxiao · 发表于 2016-11-14 10:40:21

Y轴轨是侧装的吗

woodmill · 发表于 2016-11-15 11:07:40

厉害呀，能介绍下你的同步带和电机的具体规格参数吗

zm62 · 发表于 2016-11-15 12:56:29

这个真屌

花田里犯了错 · 发表于 2016-11-16 09:06:23

woodmill 发表于 2016-11-15 11:07 # u8 Z- }7 P2 y3 [+ G
厉害呀，能介绍下你的同步带和电机的具体规格参数吗

t15同步带，57加长版步进电机，tb6600驱动，

woodmill · 发表于 2016-11-17 13:21:04

花田里犯了错发表于 2016-11-16 09:06
3 a' V6 M# k% z: _! O7 Dt15同步带，57加长版步进电机，tb6600驱动，

可以请教下你的57加长的电机具体是多长吗， Y轴用了两个 57 加长的步进电机吗，另外同步带的宽度是多少，可以赐教下吗？ Y轴和 X轴的同步带一样宽的吗

woodmill · 发表于 2016-11-17 13:26:35

花田里犯了错发表于 2016-11-16 09:06. Y# f$ s' O6 d. K' ]6 n" W' T# ~1 n
t15同步带，57加长版步进电机，tb6600驱动，

另外你用的同步带是有钢丝还是没有钢丝的啊？

花田里犯了错 · 发表于 2016-11-17 14:05:28

woodmill 发表于 2016-11-17 13:26
& ^8 o! D* P* h, J' @2 l4 B另外你用的同步带是有钢丝还是没有钢丝的啊？

有钢丝的，没钢丝根本不敢想象

花田里犯了错 · 发表于 2016-11-17 14:07:54

woodmill 发表于 2016-11-17 13:21
# p! A* ^8 ~: o) E: t可以请教下你的57加长的电机具体是多长吗， Y轴用了两个 57 加长的步进电机吗，另外同步带的宽度是多 ...

一样宽，因为没搞减速轮，所以xy都是双电机，

花田里犯了错 · 发表于 2016-11-27 20:37:30

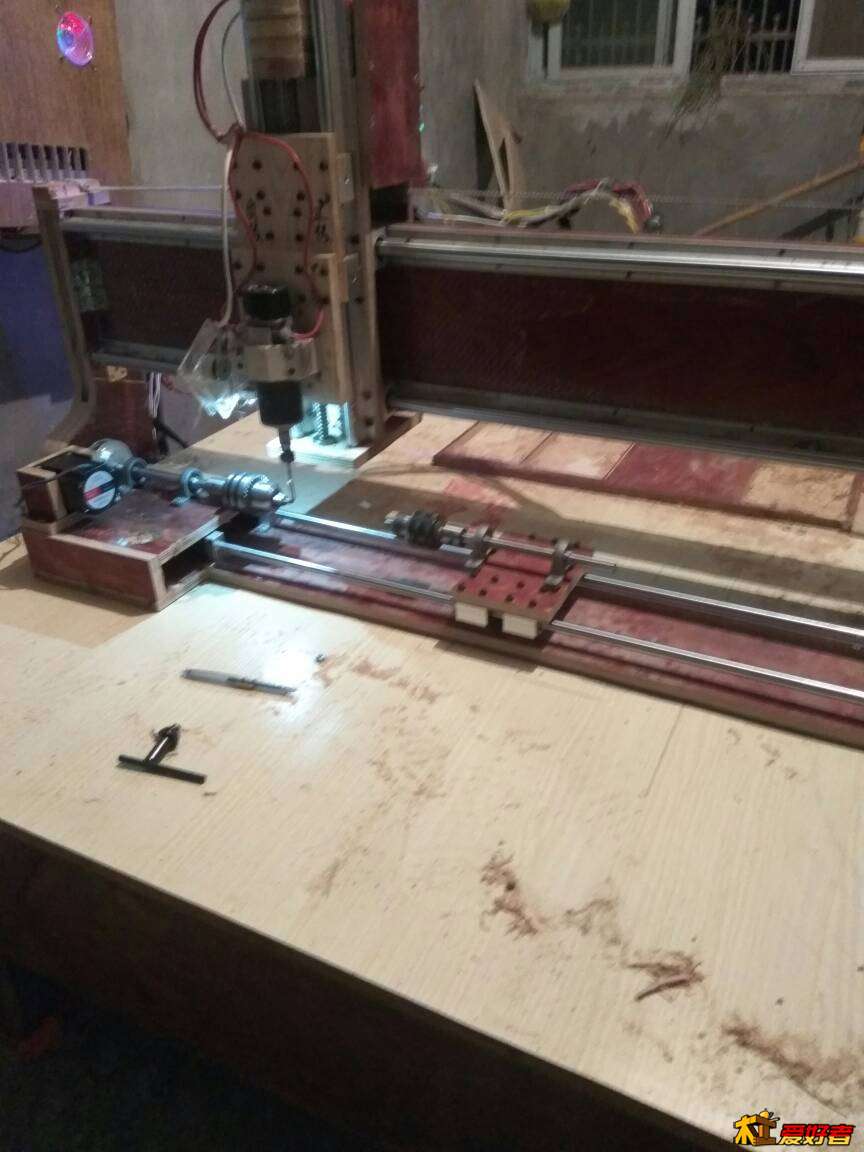

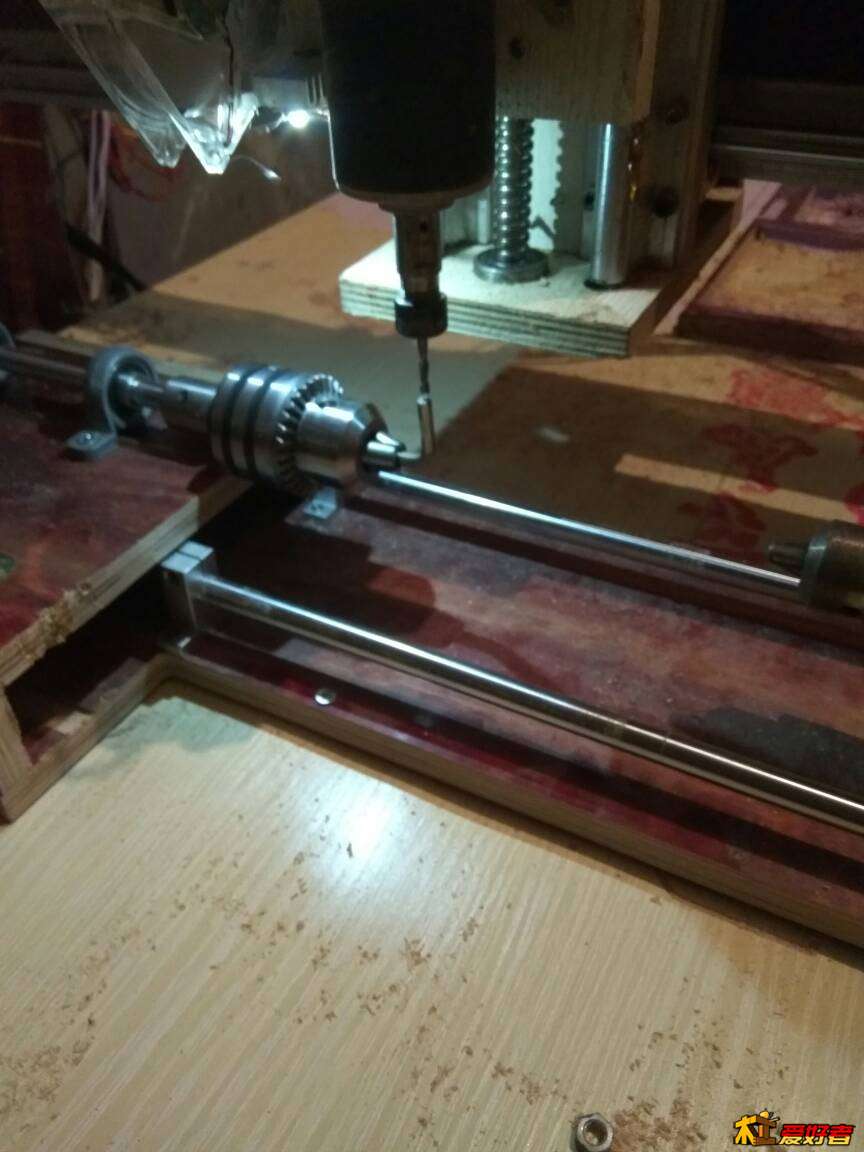

非常简陋的a轴，已经三百块钱了
