铸铁立柱机经一个多月的修改 基本定型了

13932318361

心烧不退 发表于 2016-10-9 20:39
工作台面两边的哪个长坑我觉得没什么用，搞两个坑降低台面的使用面积

2 g1 V% v# v/ i3 [4 p% i! D1 l家里铣床的工作台面就有坑，就照搬了。的确有点影响 台面的厚度。

漫岳

未见真机之前，这图就值得赞一！羡慕+欣赏！

北京木匠

13932318361 发表于 2016-10-9 21:30
猫哥 赐建议

: }8 D# @$ M9 e- r% J/ ?没有了，对于神油主轴各种的褒贬都有，也有一些选用神油主轴的，并用的很好的，总之适合自己就好。所以我为他高兴了。也希望看到你用了后发表下真实的意见。
1 N3 ~. I" ?$ P

zms999

13932318361 发表于 2016-10-9 21:36
" l9 H+ W: N( K5 s! h! F& `家里铣床的工作台面就有坑，就照搬了。的确有点影响 台面的厚度。

% R) {! y& Z/ L( ~坑是蓄切削液的，容量太小的话，万一循环回路堵了，马上就流出来了，就是个缓冲池，注意下切削液回路下液管的位置，大小。
% \' n/ x" ?" z# ~, b, c0 T" z7 j

数码家园

两头的边没必要T型槽吧

sweetrong

心烧不退 发表于 2016-10-9 20:39
( D- v" B# Q9 a. P+ [' z工作台面两边的哪个长坑我觉得没什么用，搞两个坑降低台面的使用面积

怎么会没用。没有坑你夹具怎么安装到槽内。

lc320

支持楼主，DIY精神一定要带创新！！！中国人的成长环境磨灭了绝大部分人的创新意识

心烧不退

sweetrong 发表于 2016-10-10 07:30
怎么会没用。没有坑你夹具怎么安装到槽内。

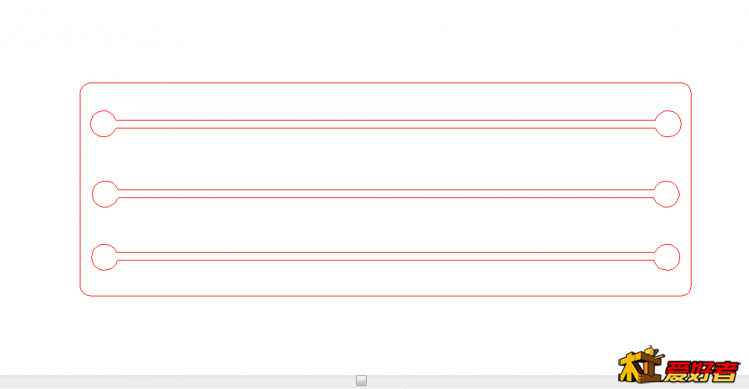

　　　我会做成这样，既保留边缘没有开口（易清洁，不易伤手，美观，整体厚度一至性好，好处多到无朋友），也不影响台面的使用面积，减少加工工作量提高台面钢性

13932318361

心烧不退 发表于 2016-10-10 09:08
* ]' K) m' ^" c# X2 }6 m　　　我会做成这样，既保留边缘没有开口（易清洁，不易伤手，美观，整体厚度一至性好，好处多到无朋友） ...

减肥效果不好吧(`)**

13932318361

往事随风去吧 发表于 2016-10-9 21:20
CNC版还有一个造机器高手http://www.zuojiaju.com/thread-233870-1-1.html因为天津那个爆炸事故好像波及 ...

+ {# U% {* `9 n7 l( s9 C哈哈。 确实，以前玩数控的，做机械设计的， ，哥们再次提到啊乱，  我是真不不知道， 求联系方式， 向大神学习。

13932318361

数码家园 发表于 2016-10-10 06:43
+ q2 A$ I& u! b. S两头的边没必要T型槽吧

可以增加  安装时的极限。

zms999

心烧不退 发表于 2016-10-10 09:08
% _: ~! d4 d, N, x" O5 R　　　我会做成这样，既保留边缘没有开口（易清洁，不易伤手，美观，整体厚度一至性好，好处多到无朋友） ...

槽与槽之间要连通，不然切削液咋流呢
- s% f$ C. W3 ~, d

13932318361

zms999 发表于 2016-10-10 10:33
槽与槽之间要连通，不然切削液咋流呢

0 x/ |6 o6 \  |- X1 x赞，，，经验很足，一看就是干铁的
7 G2 M8 b7 _$ d  Q! S

13932318361

往事随风去吧 发表于 2016-10-9 21:20
* Z1 Y  p5 W: U: hCNC版还有一个造机器高手http://www.zuojiaju.com/thread-233870-1-1.html因为天津那个爆炸事故好像波及 ...

雕刻机我研究里8 个多月了。现在才把图纸搞的差不多了。。做机器的资源有。唯一缺少对雕刻机的认识。。前后已经三套方案了，一小  俩大、、、、、、考虑到重量的问题，选择了，，小一点的型号。、用IKO lrxd  lrxg滚柱导轨，兼容上银。丝杠从2005磨制丝杠，现在选用1605的了。。。。防尘   油路都有设计在内，，，目前配重方式和安装孔已经确定，但不需要安装（留下安装孔了）。。如果换摇篮五轴没什么问题，，，装摆头五轴就得安装配重了
