新手用型材做的机子终于开始转了，今天交第一次作业

qianrl · 发表于 2016-10-9 10:15:10

本人平时在上班，也就抽空玩玩自己的爱好。从3月份开始画图纸，不断修改各种方案。由于本人没有任何的加工设备，也不想花钱到外面去加工，因此设计的原则就是尽可能用标准件组装，最多自己打打孔，攻个丝什么的。6月份开始采购材料做，中间又停了几个月，直到十一放假前才把必需的配件买齐，机器可以转了。

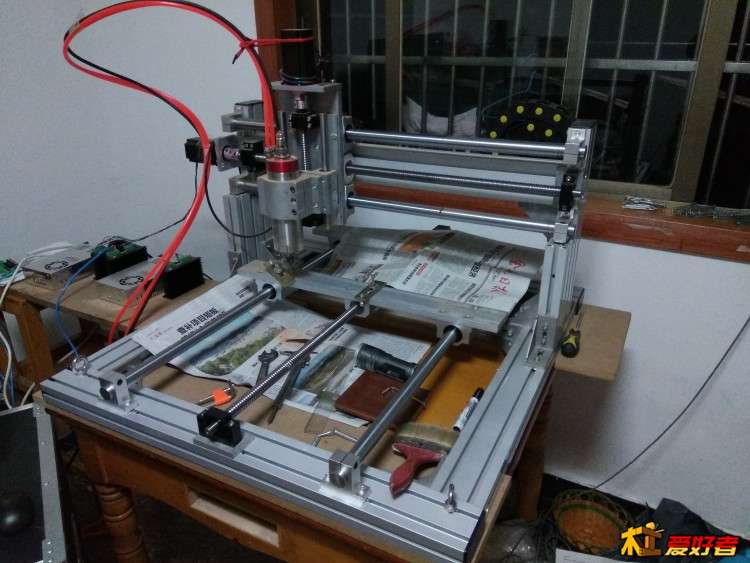

还没装台板，没有装限位，各类周边配件还没归位，不管了，先试试效果

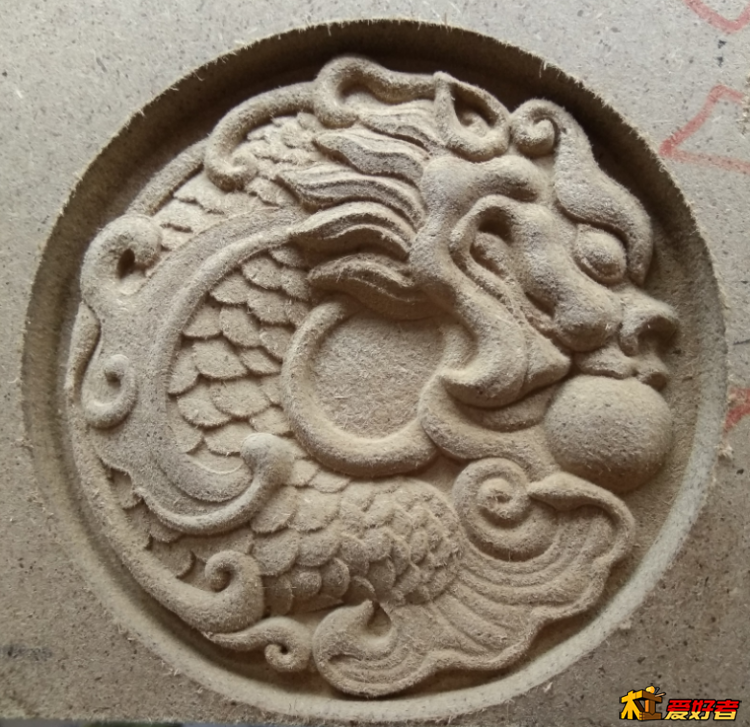

冒牌木工家里没有木材储备，翻箱倒柜找到一块做音箱用下的18mm密度板随便固定一下。从论坛上下了个龙鱼图直接就干上了，没经验啊，厚度设置低了。另外在AC里也没有做光滑处理，用了一个半小时完成。感觉作为新手起步也不低嘛，呵呵，献个丑先

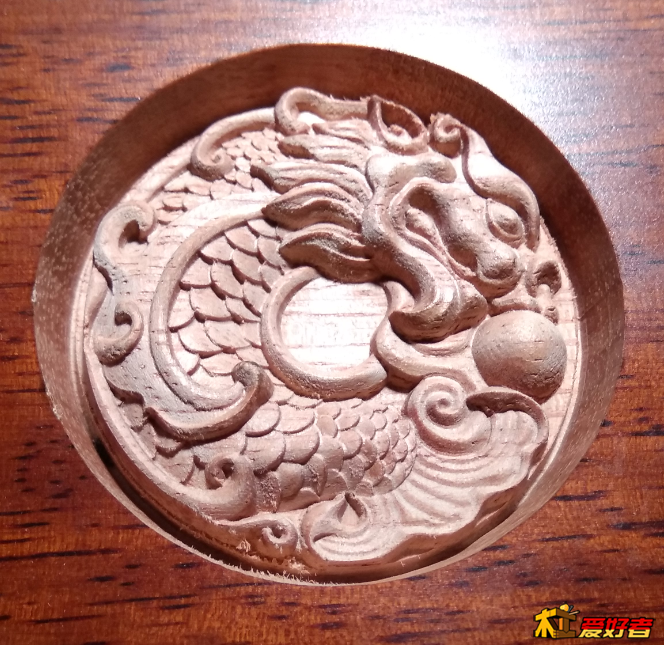

因为密度板毛刺太多，又想用别的板试试，于是再次找啊找，找到一块地板边料

，记得材料是蕃龙眼吧，很硬，但看那纤维好象特粗。不管了，这次把图缩到50毫米，在AC里做了两次光滑处理，雕刻用时50分钟完成。这里出来个问题，最外面一圈不知何故加深了至少1mm以上的深度，记得用AC做光滑的时候那些图案边界线条会变粗，是不是这个原因导致的呢？望各位老师给予指正。

九爷jiuye · 发表于 2016-10-9 10:59:53

maliang · 发表于 2016-10-9 11:23:33

漂亮，一共花了多少钱呢

one486 · 发表于 2016-10-9 12:25:56

qianrl · 发表于 2016-10-9 13:56:24

毛算算光机器这边费用超过4千了，原计划是600*600的有效行程，未验证过就下料了，结果现在只有500*600的有效行程.

samt · 发表于 2016-10-9 15:21:31

看看电器部分的模样，用什么控制板？

DSboss · 发表于 2016-10-10 09:18:38

效果不错，我用槽钢角钢也粗制烂造了一台，9090行程的，比你多花了一点

8090 · 发表于 2016-10-10 10:29:59

动手能力不错

ahonxxx · 发表于 2016-10-10 10:50:36

多大的主轴？

心狂天在手 · 发表于 2016-10-10 12:39:22

qianrl · 发表于 2016-10-10 20:28:01

我用的是800W的水冷主轴，
驱动方面DM542+3.1NM电机，Z轴单独一个电源，XY轴一个电源，D版的维宏卡。
机架用的4080型材厚度5mm的，是网上能找到最厚的。型材装配用角件加螺栓，只要有可安装位置的地方都进行加固，龙门独自成一个框，机架强度是没问题的。另XY用2005丝杆，Z用1605丝杆。反正不会算各种参数，最笨的方法就是宁可性能过剩也不能迁就。事实是机器运转时非常平稳，没什么振动噪音。下一步慢慢摸索最佳使用参数以及各种软件的操作，争取早日出正规的作品。

另，我那个雕刻时外圈变深的原因哪位老师能打点一下吗？不胜感激！
