晒一晒我做的Openbuilds OX CNC

54908080 · 发表于 2016-10-7 16:59:02

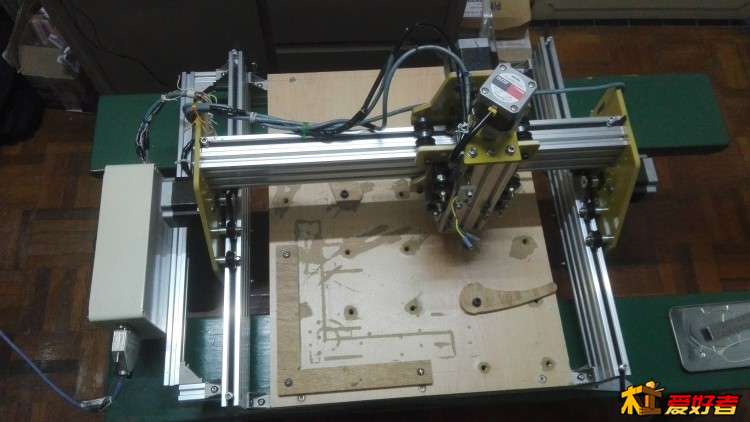

用的是Openbuilds,记得上办年，某宝上还没卖相关零件，现在一搜一大把。
我把控制电路装在了边上，便于机器的搬动，软件用LinuxCNC。
都是开源的东西，就不存在版权的问题了。

加工了一个主轴的夹具，用的POM材料。
主轴是一个775电机,12V是大概在13800转，加工参数F1200，Z0.4

不足之处，请大家指正！

猎户七号 · 发表于 2016-10-7 17:04:49

这个一定要顶，弄的好！

五亿美金 · 发表于 2016-10-7 19:18:36

小霸王学习机

心烧不退 · 发表于 2016-10-7 20:02:37

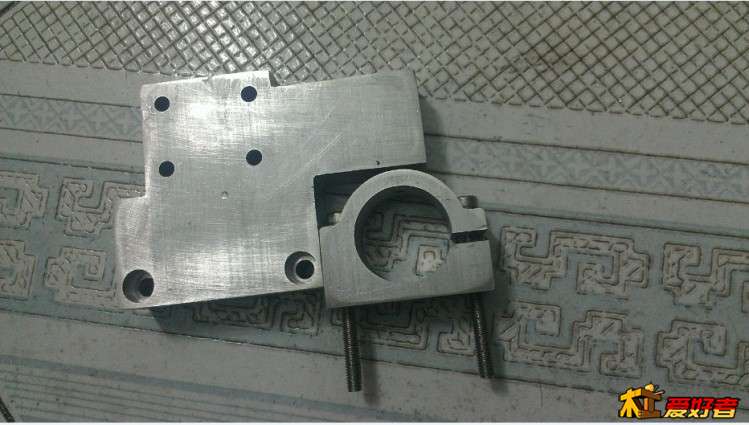

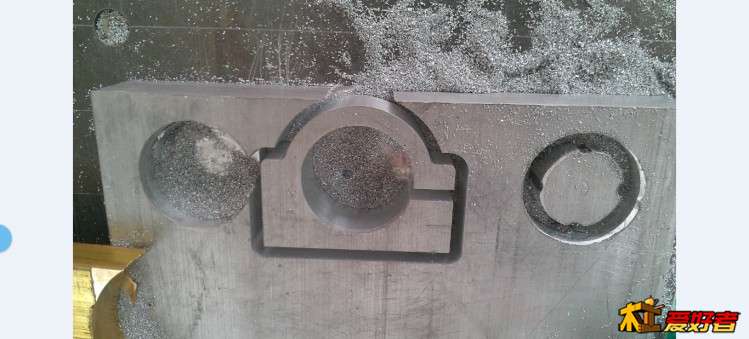

跟我最近为木友定做的一个主轴夹很相似前两次做都不成功，一次是刀钝把铝材打成浆，一次是固定不稳走了位

往事随风去吧 · 发表于 2016-10-7 20:05:49

心烧不退发表于 2016-10-7 20:02
跟我最近为木友定做的一个主轴夹很相似前两次做都不成功，一次是刀钝把铝材打成浆，一次是固定不稳走了位
...

老朋友，金属用蛤蟆夹啊

心烧不退 · 发表于 2016-10-7 20:19:41

往事随风去吧发表于 2016-10-7 20:05
老朋友，金属用蛤蟆夹啊

的确工具不够专业，Ｆ值不敢提上去，只能是在５－６百之间走，忍得很辛苦
我平时都用它，就是用完后难清理

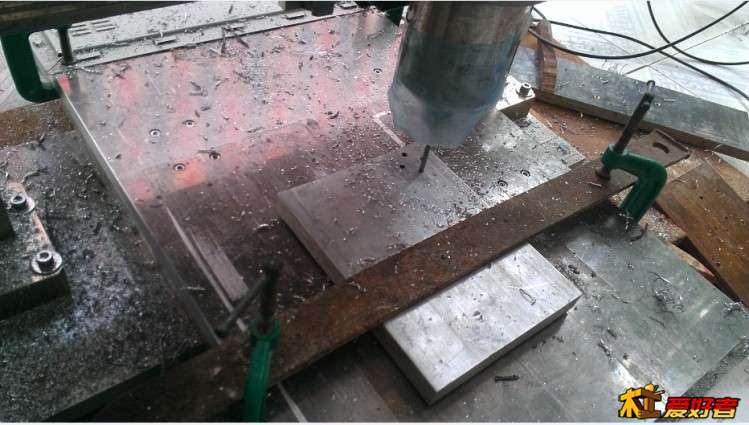

想省点工夫，两头压结果走位了，不过不走位都得断刀，刀钝了

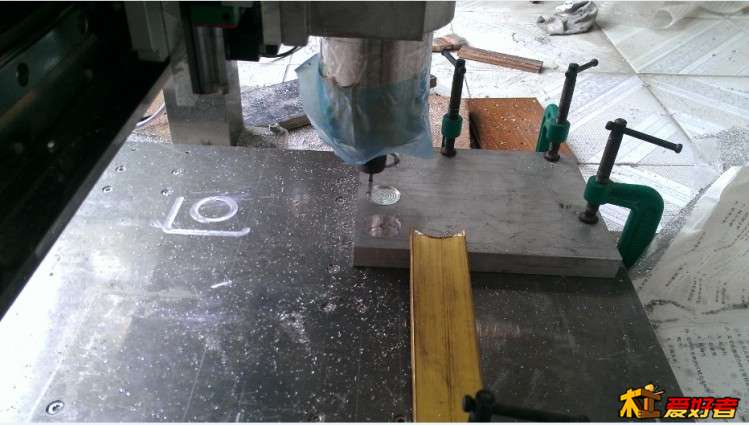

最后用４个Ｇ夹，换把新刀才搞电，３.１７５铣刀，平地买的６元把

s270987763 · 发表于 2016-10-7 21:39:07

列出相关配件购买地址，坛友会更喜欢

gulang123 · 发表于 2016-10-8 08:43:15

哥们方便介绍下linuxcnc吗？我刚调试好mach3，步进电机动起来了。。下一步准备用linuxcnc来控制雕刻机

yzsyou · 发表于 2016-10-8 08:52:21

动手能力真强

54908080 · 发表于 2016-10-8 16:18:59

gulang123 发表于 2016-10-8 08:43
哥们方便介绍下linuxcnc吗？我刚调试好mach3，步进电机动起来了。。下一步准备用linuxcnc来控制雕刻机

Ok,没有问题。今晚发帖。

gulang123 · 发表于 2016-10-8 16:23:03

本帖最后由 gulang123 于 2016-10-8 16:24 编辑

54908080 发表于 2016-10-8 16:18
Ok,没有问题。今晚发帖。

非常感谢，发帖后到时候麻烦艾特下兄弟，。。麻烦把setupconf 等等的内容解释下，我搞不太懂这方面。。

54908080 · 发表于 2016-10-8 16:25:26

s270987763 发表于 2016-10-7 21:39
列出相关配件购买地址，坛友会更喜欢

板子参照了Openbuilds的图纸，略微改动，用环氧基板找厂家定做的，大概花了200多一点。
其他的主要零件某宝上找一下，主要有两家蜂鸟三维科技（和奥克斯加工是一个老板）、创客大本营。
V-slot型材可以找上海荆腾铝业。

s270987763 · 发表于 2016-10-9 13:26:09

54908080 发表于 2016-10-8 16:25
板子参照了Openbuilds的图纸，略微改动，用环氧基板找厂家定做的，大概花了200多一点。
其他的主要零件 ...

不错，可以让小白们参考了

随便搞 · 发表于 2016-10-10 20:35:16

欧标铝型材和国标铝型材有啥区别

何以解憂 · 发表于 2016-10-21 16:08:29

楼主这个有效行程是多大的啊，你的造价多少？
