终于实现用雕刻机做燕尾榫了

疯狂木工 · 发表于 2016-10-5 21:17:48

用雕刻机来做燕尾榫这个想法其实很早就有，由于种种原因没有去实际操作过。这段时间因为农忙各种活暂时搁下，正好又赶上“鲶鱼”影响有了几天的空闲时间，就研究了下。

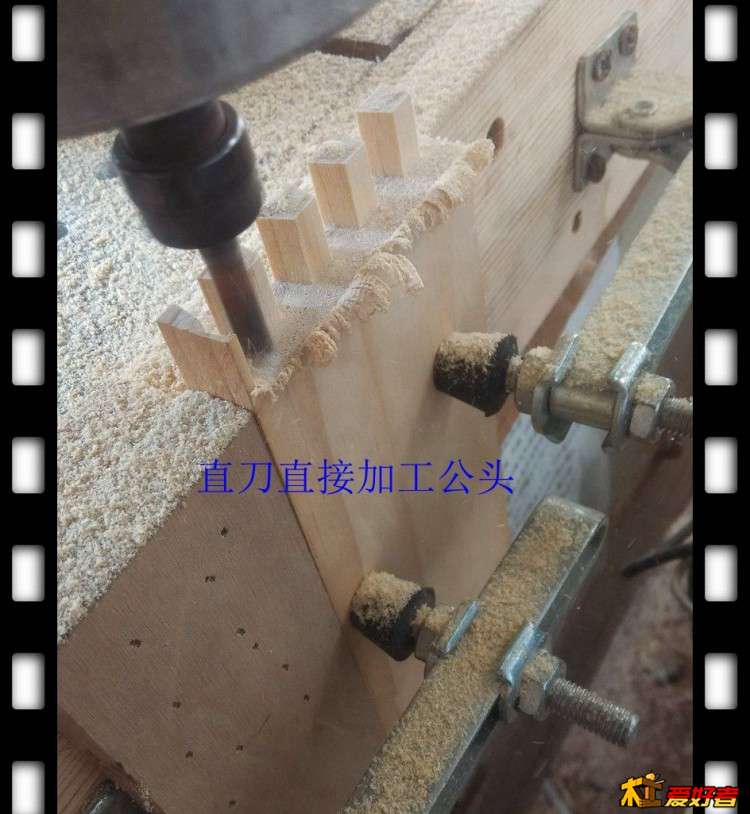

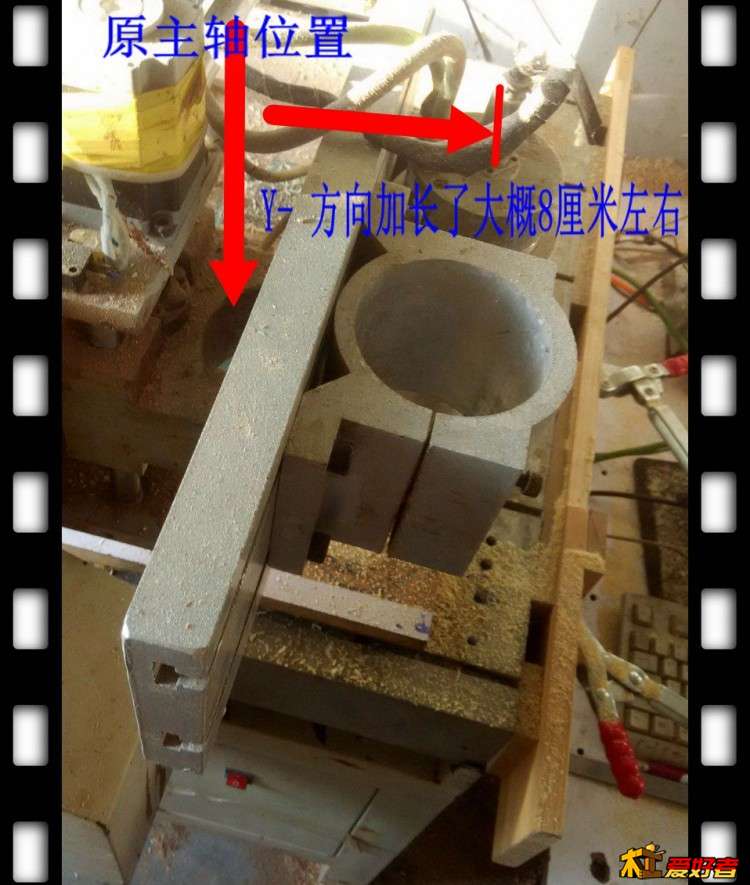

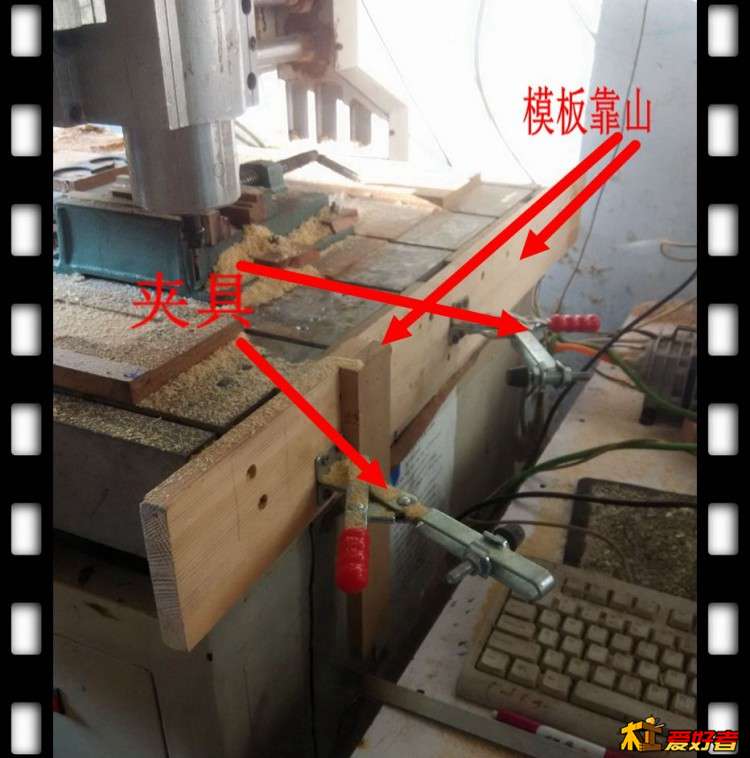

机器方面主要是把雕刻机主轴往“Y-” 方向加长，超出台面，有利于在台面外改装夹具。
其实整体和燕尾榫机的原理是一样的，相对于燕尾榫机，也就少了N套的模板而已，加工方面各有千秋。

相信这种方法，如果更深入的挖掘下我想会出现更多的玩法。

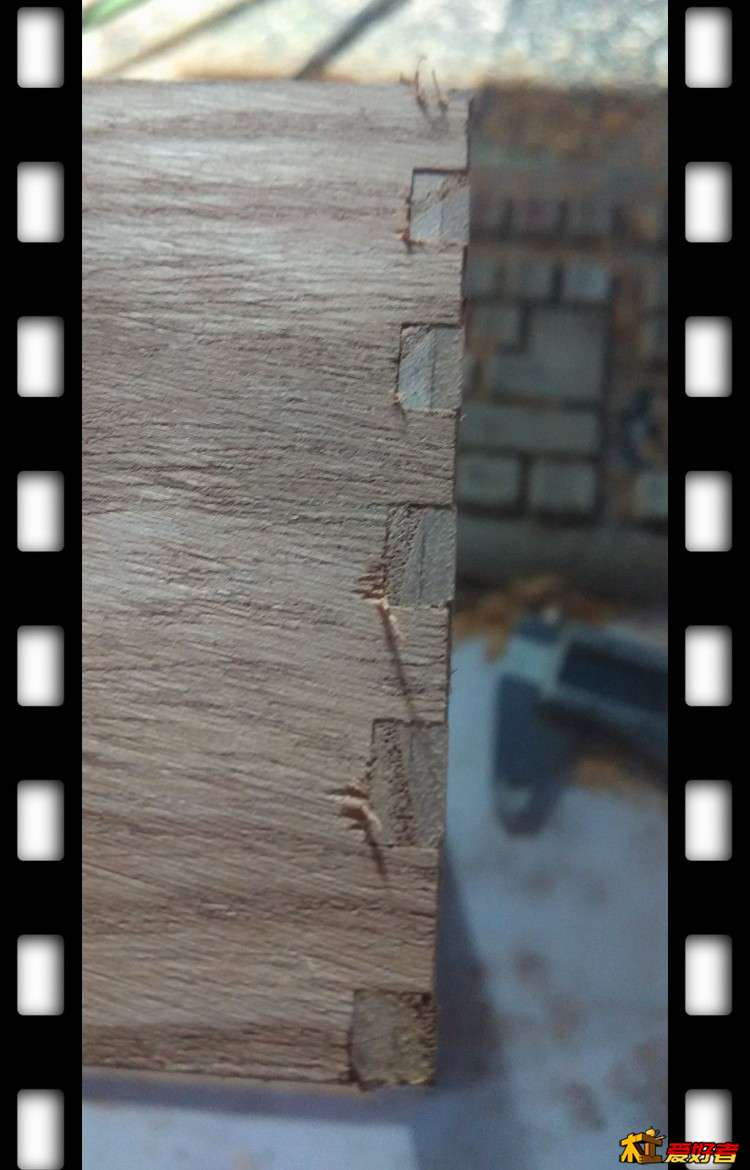

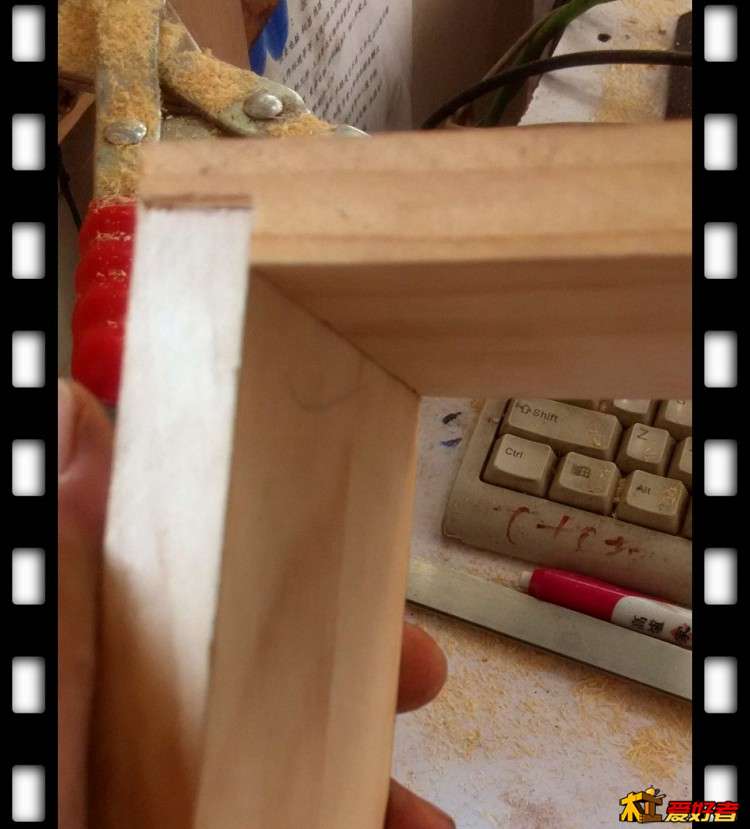

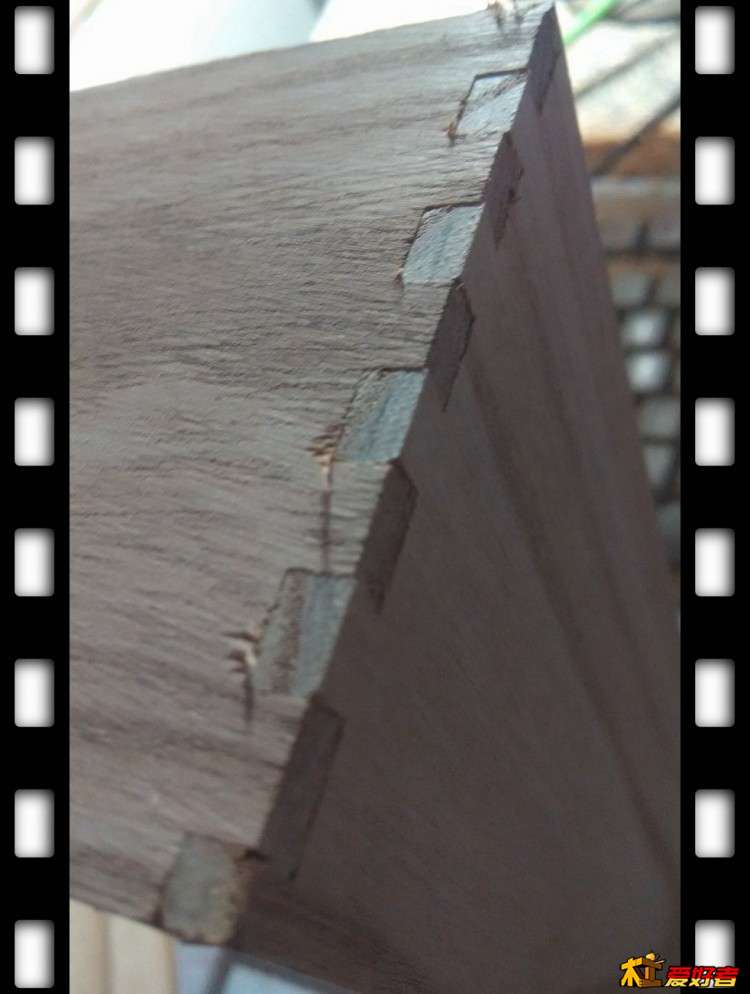

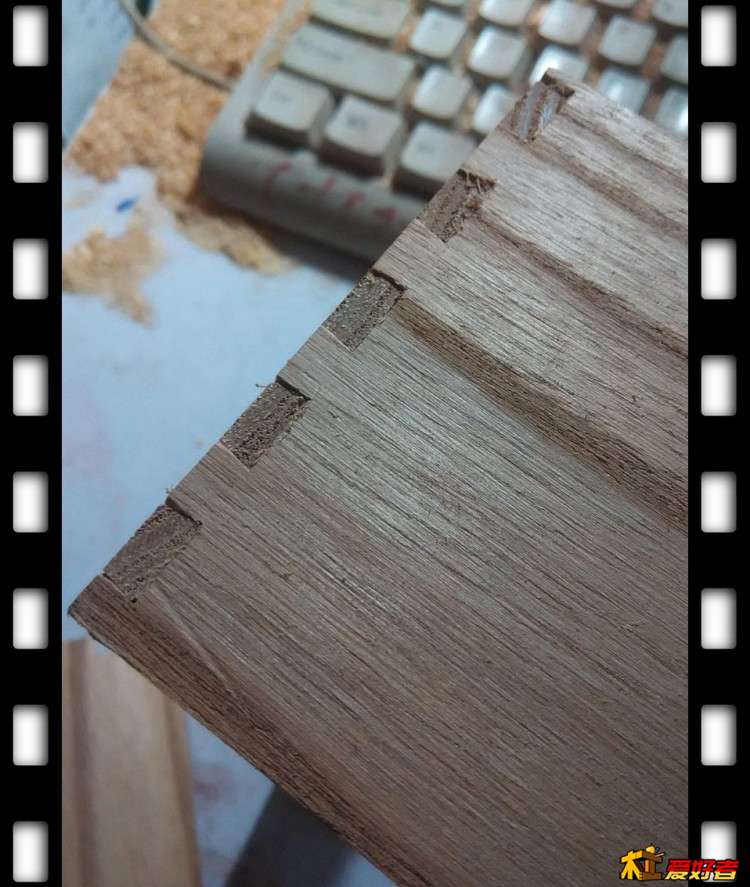

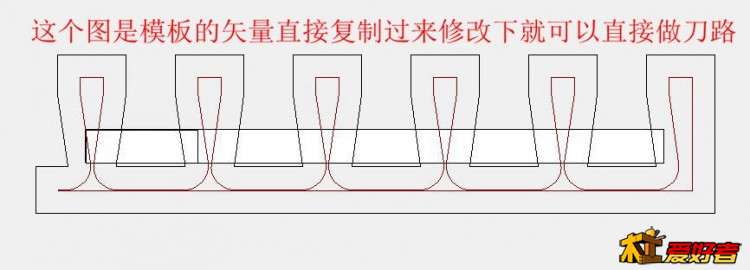

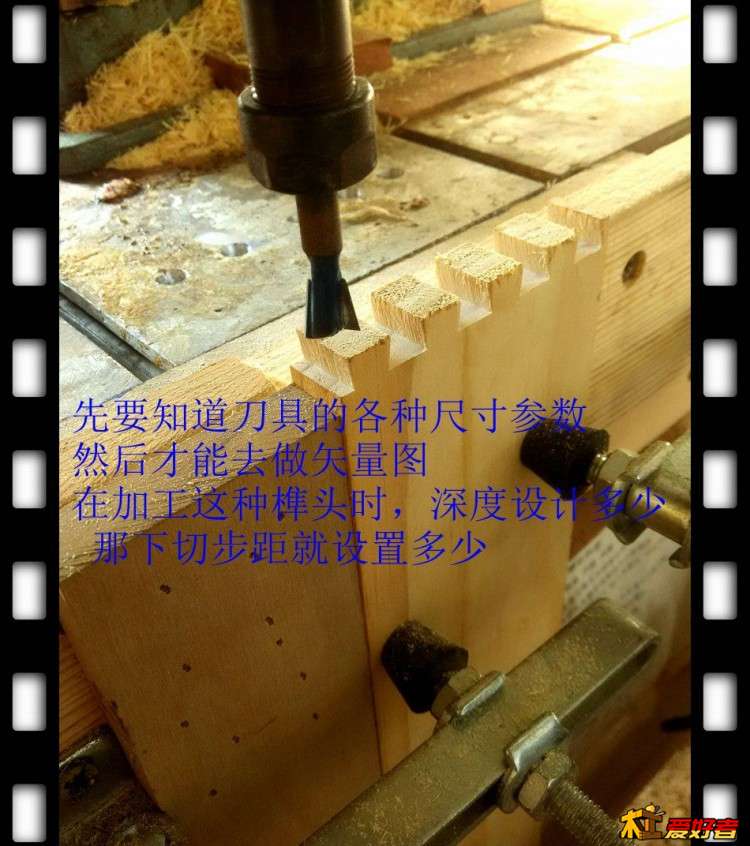

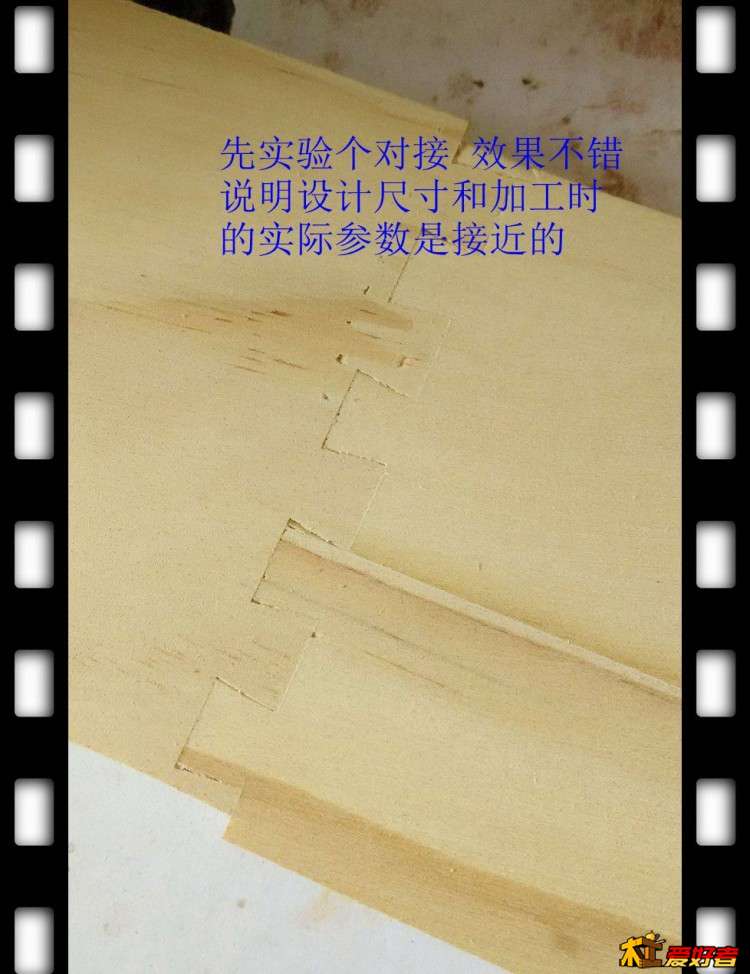

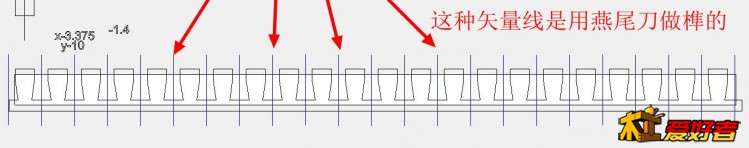

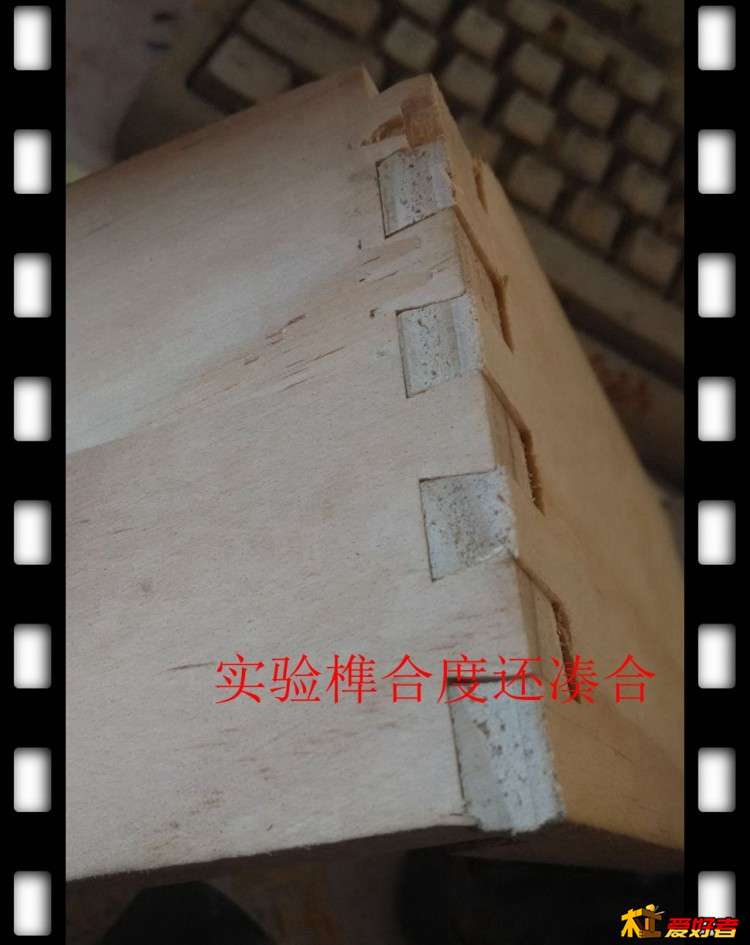

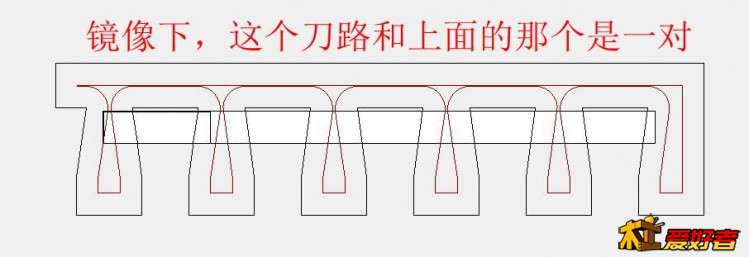

先随便找块下脚料边试验边设计刀路。刀路方面，可以按不同的刀具做成各种模板，在用的时候直按工件的尺寸进行调整下即可。

我就做了这一个刀具的模板，15毫米厚度以内的板材，可以直接调整加工。

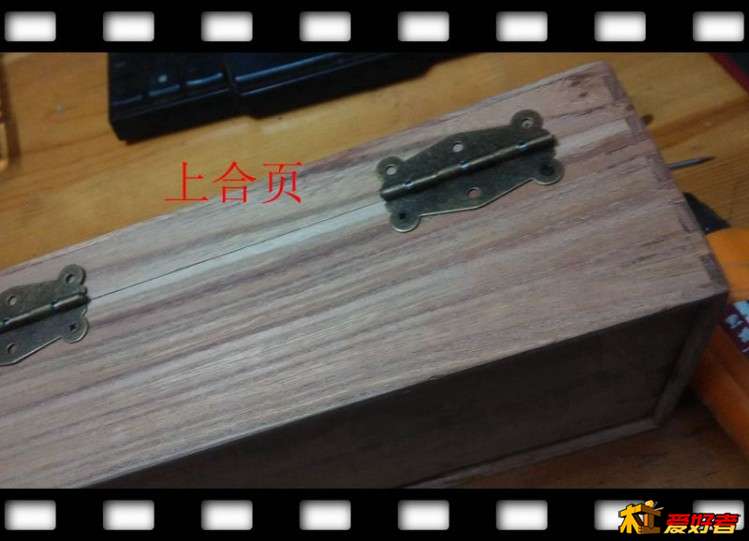

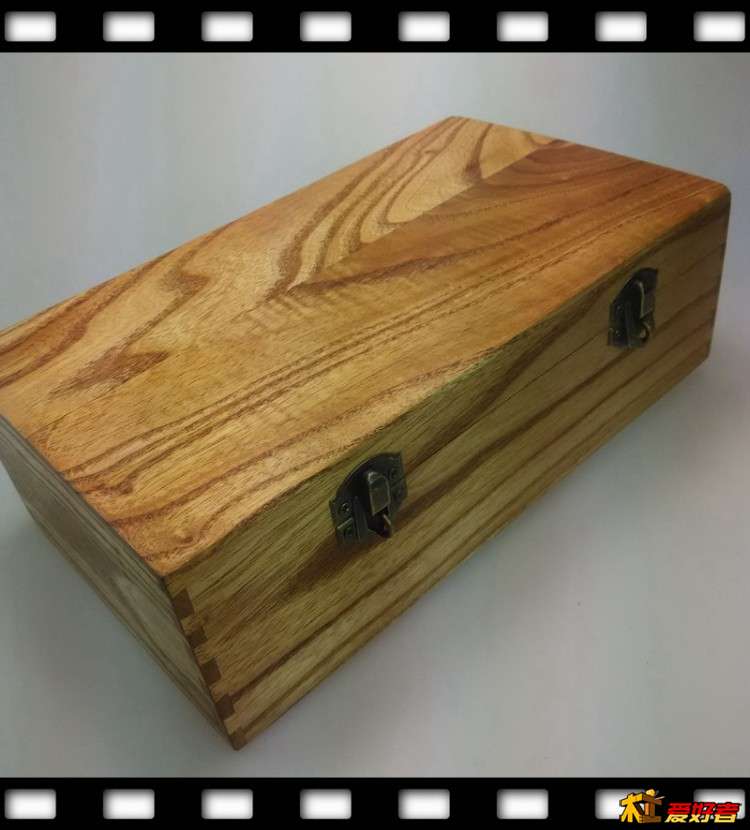

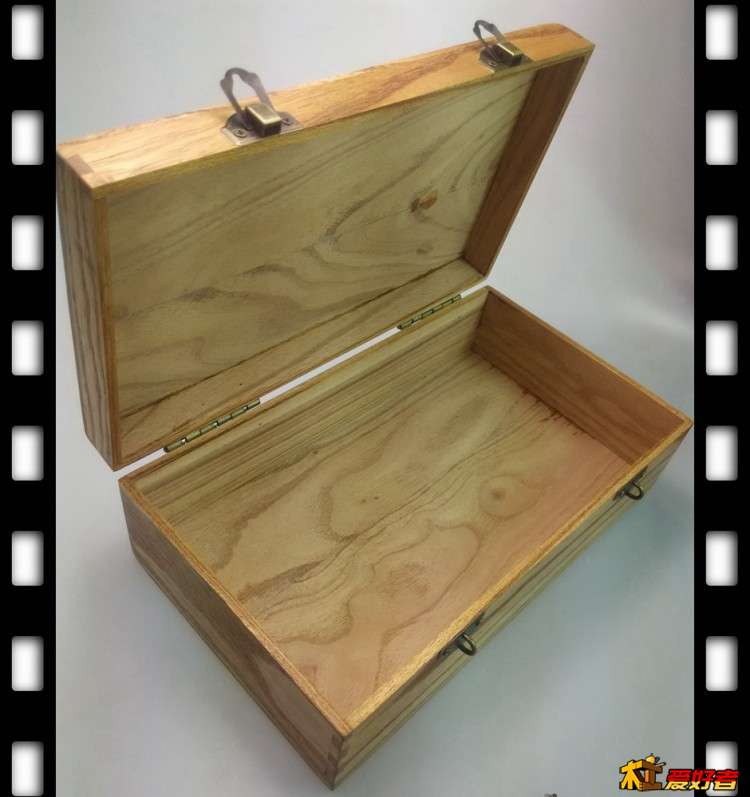

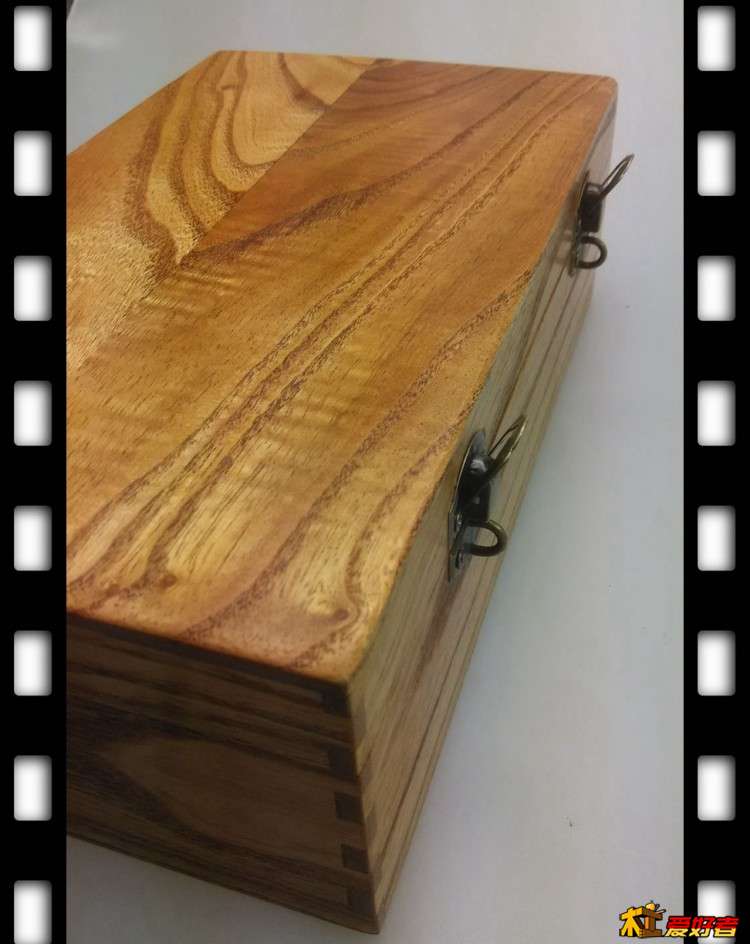

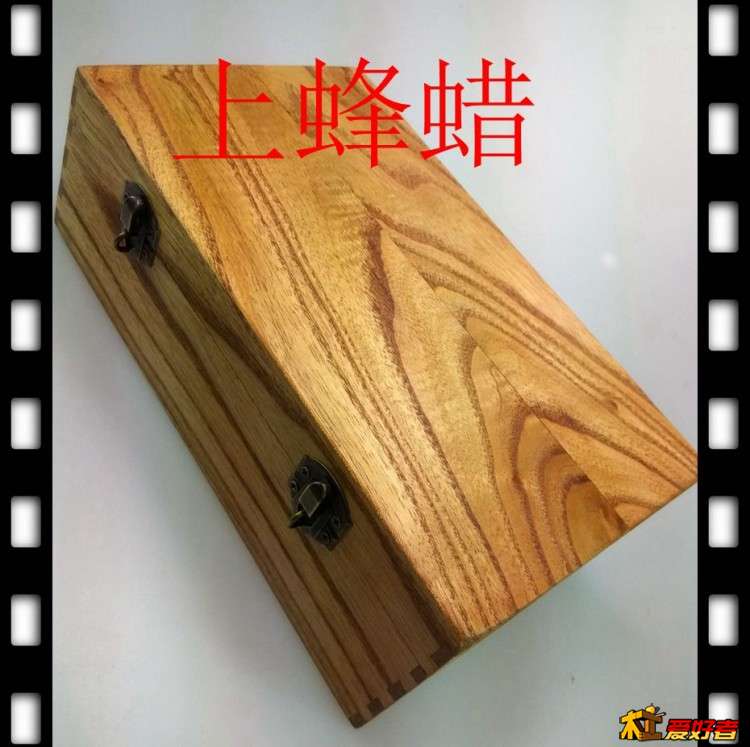

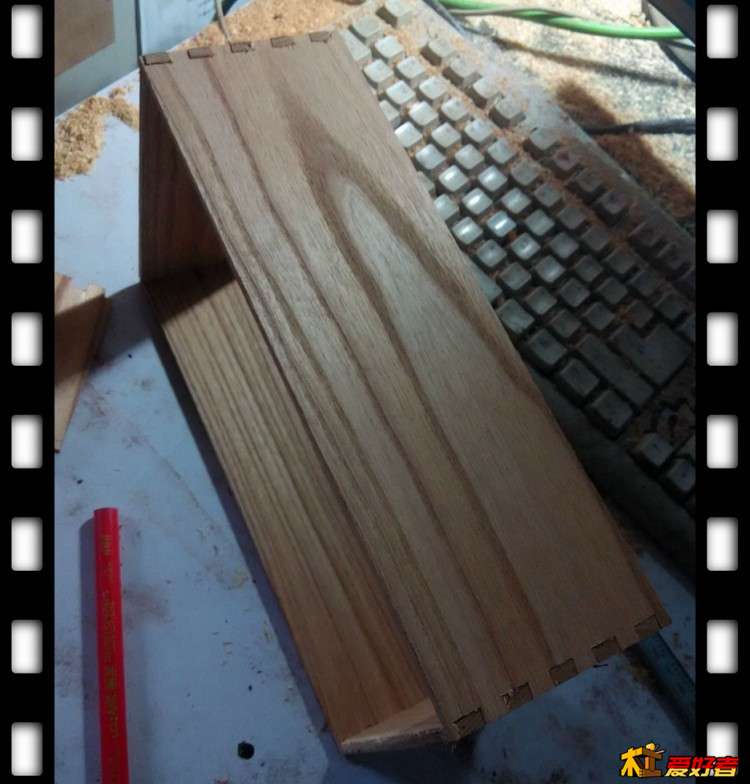

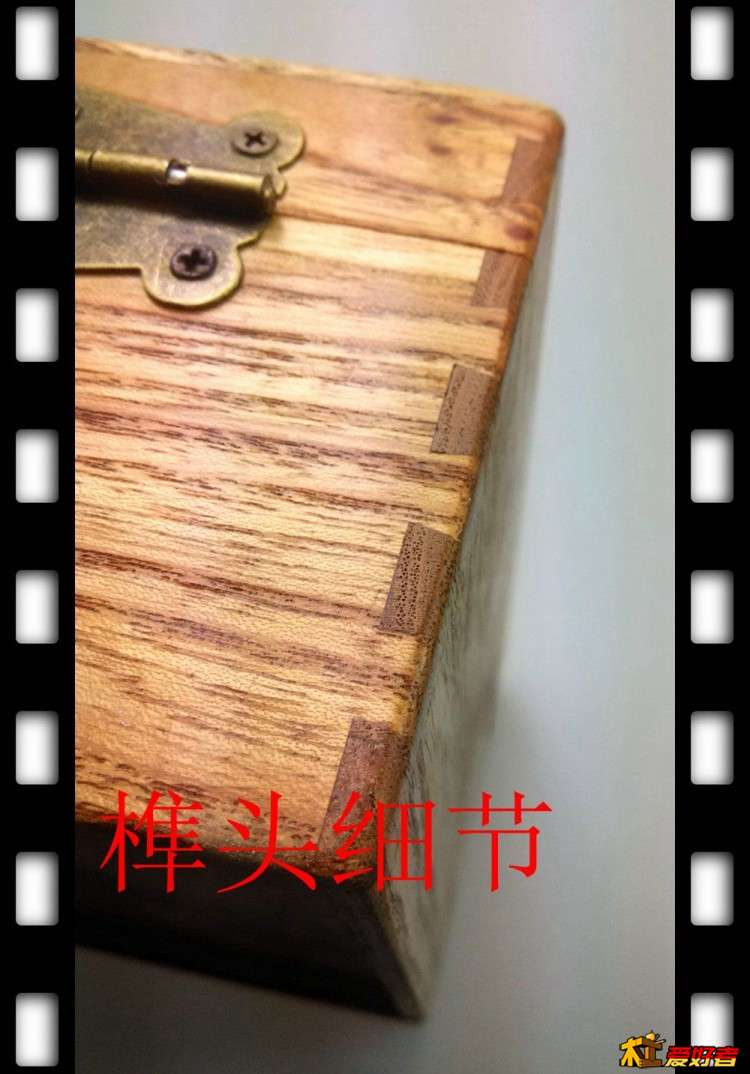

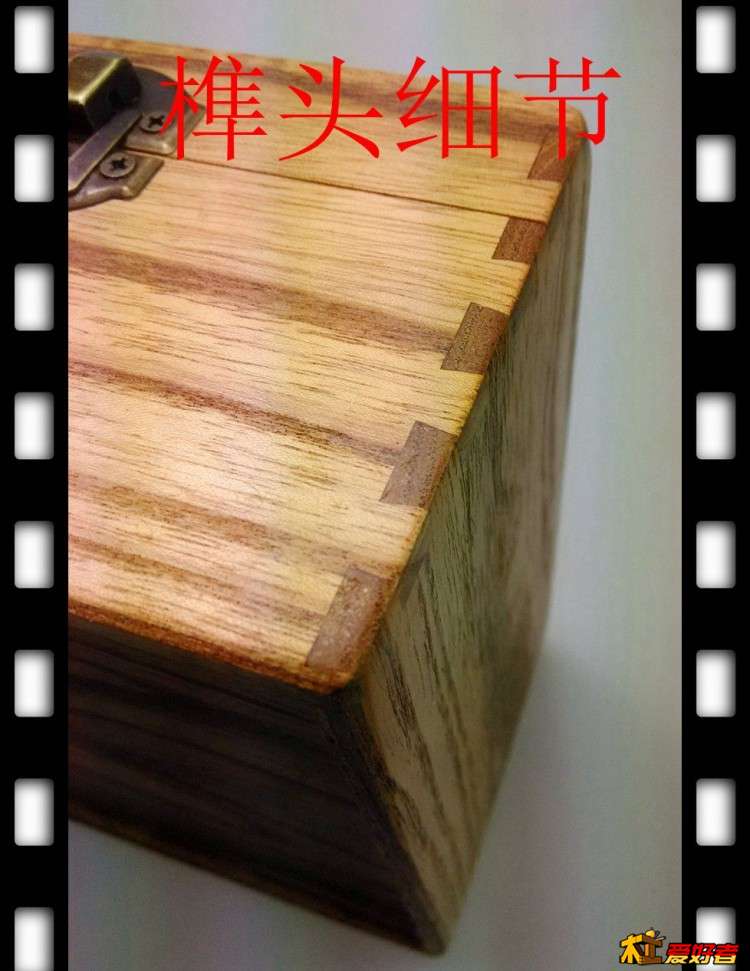

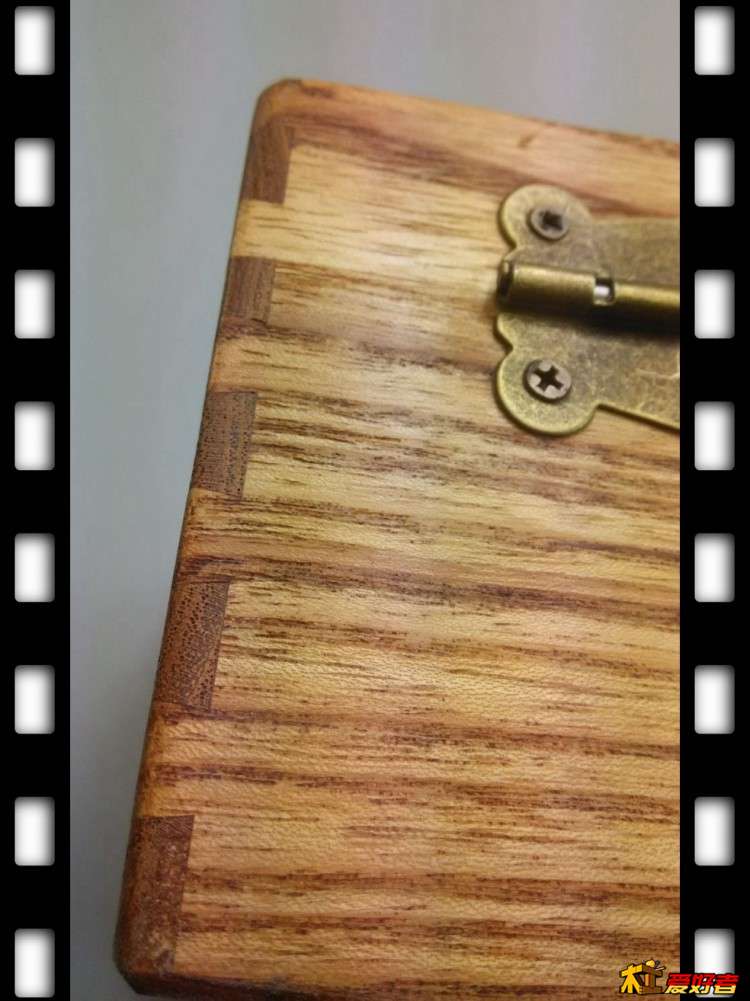

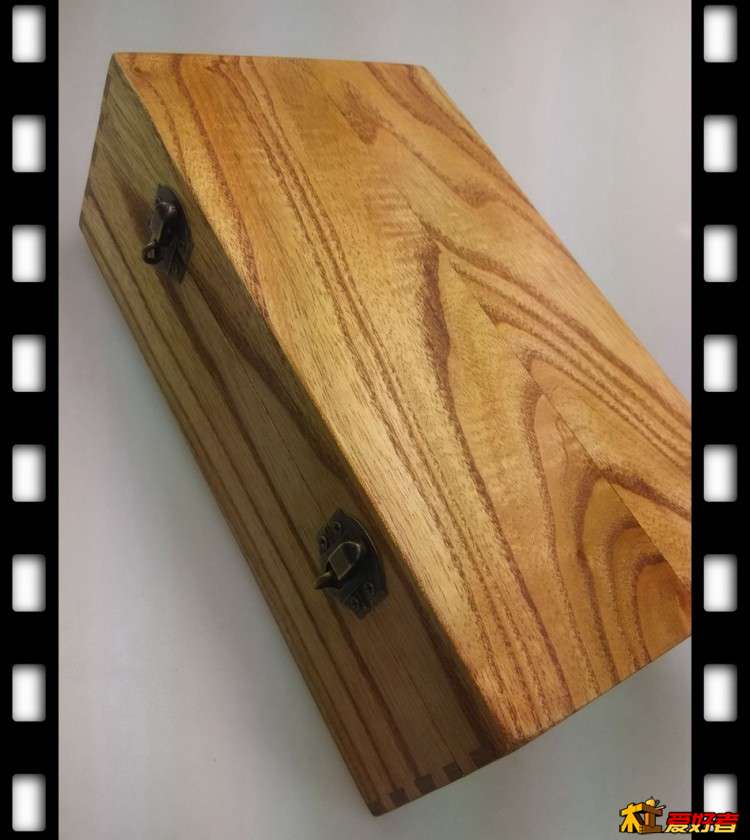

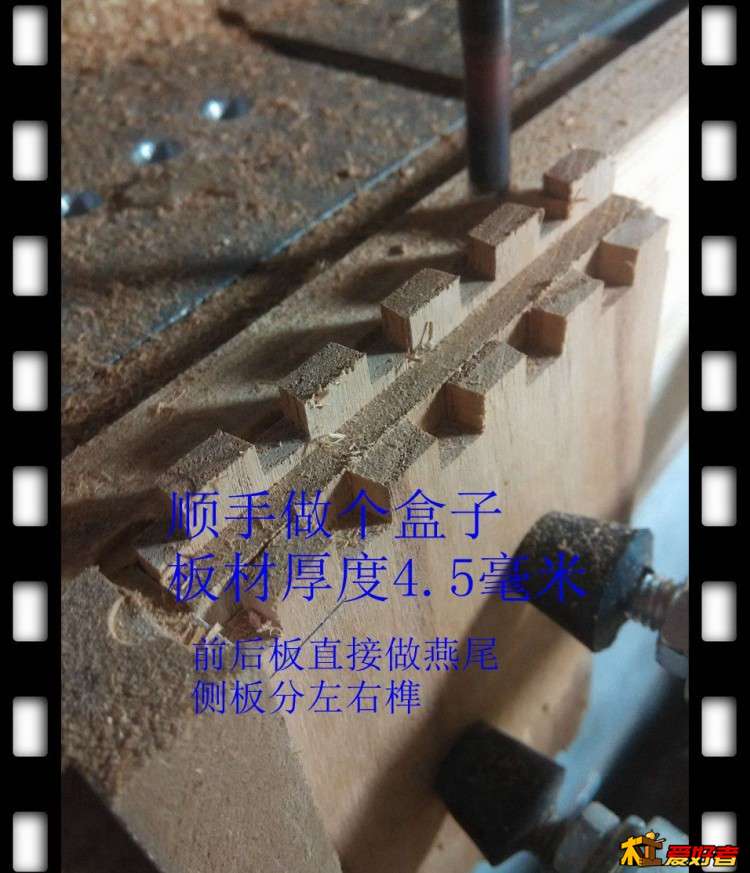

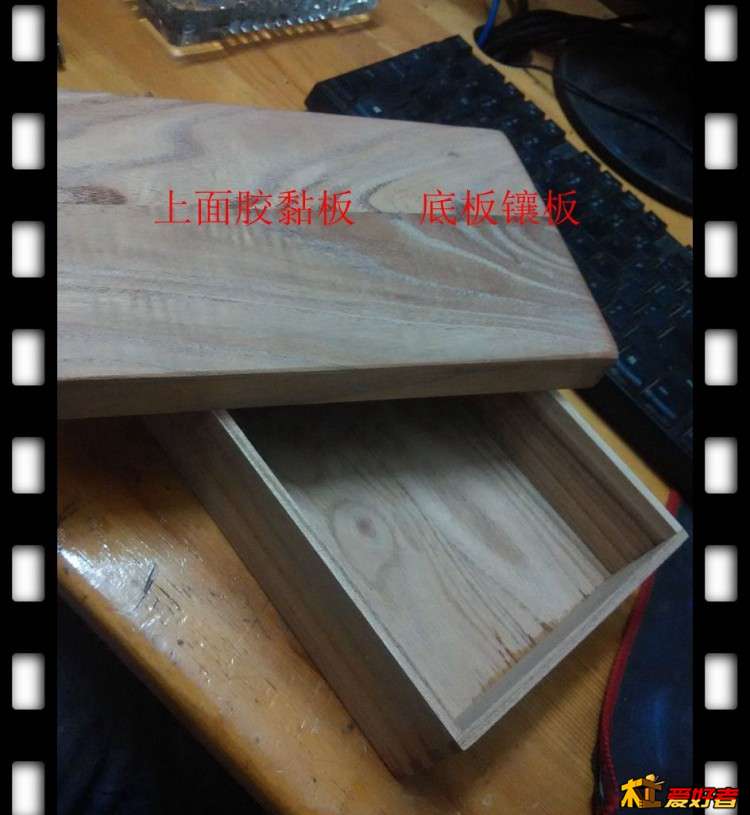

顺便做了个盒子，板材厚度4.5毫米

往事随风去吧 · 发表于 2016-10-5 21:22:10

太强大了

mtooos · 发表于 2016-10-5 21:53:50

很不错的做法，我以前也有尝试。

雕刻机迷 · 发表于 2016-10-5 22:18:57

有雕刻机有手艺就是好啊

sdxtta · 发表于 2016-10-5 22:44:58

高手在人间

雏鹰欲飞 · 发表于 2016-10-5 23:21:32

做的不错，相当强大

cyberfan · 发表于 2016-10-6 00:04:43

这倒是个法子

youmi · 发表于 2016-10-6 00:49:11

好手艺啊，好思路。

爱犬叫牛牛 · 发表于 2016-10-6 01:17:00

雕刻机是个好东西！

zm62 · 发表于 2016-10-6 02:47:20

雕刻机是个好东西！

数码家园 · 发表于 2016-10-6 06:19:49

这个倒是个好方法，

yy云 · 发表于 2016-10-6 06:21:23

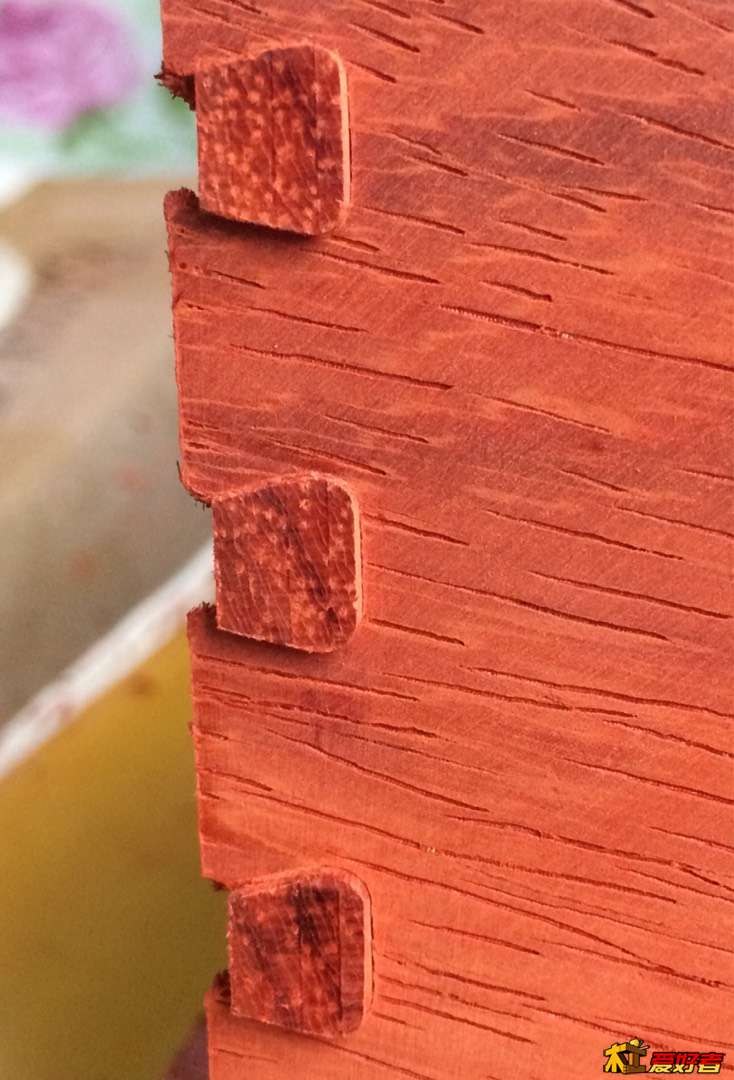

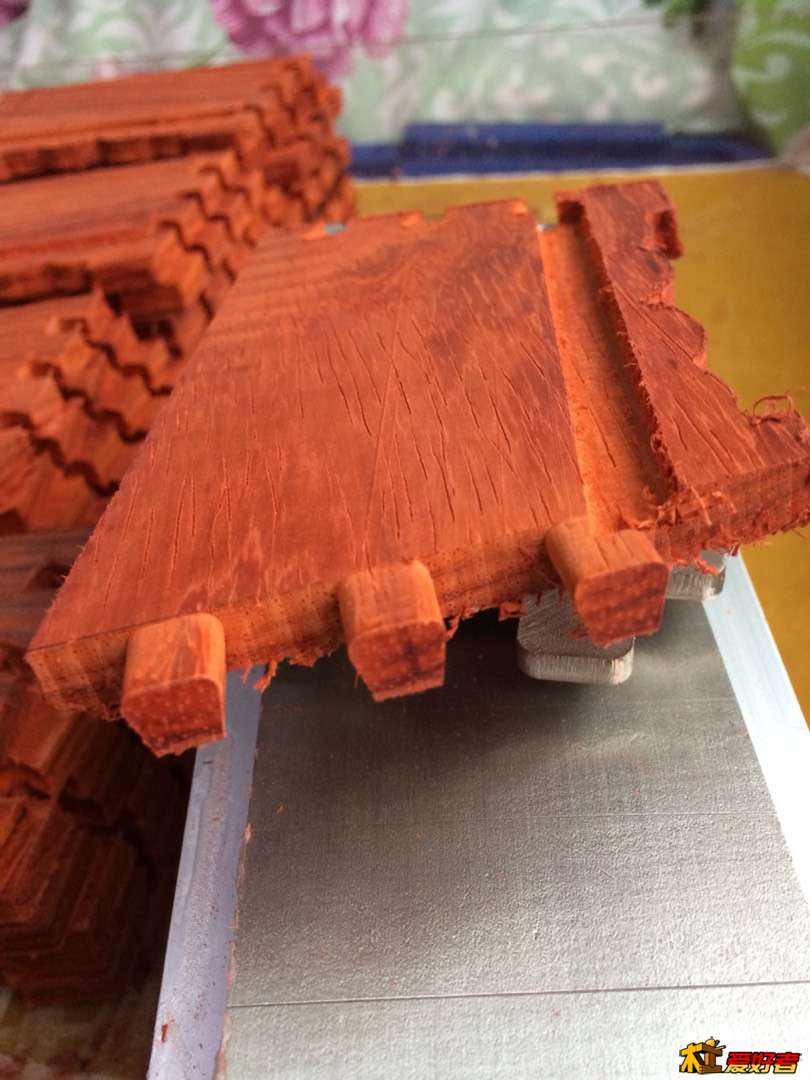

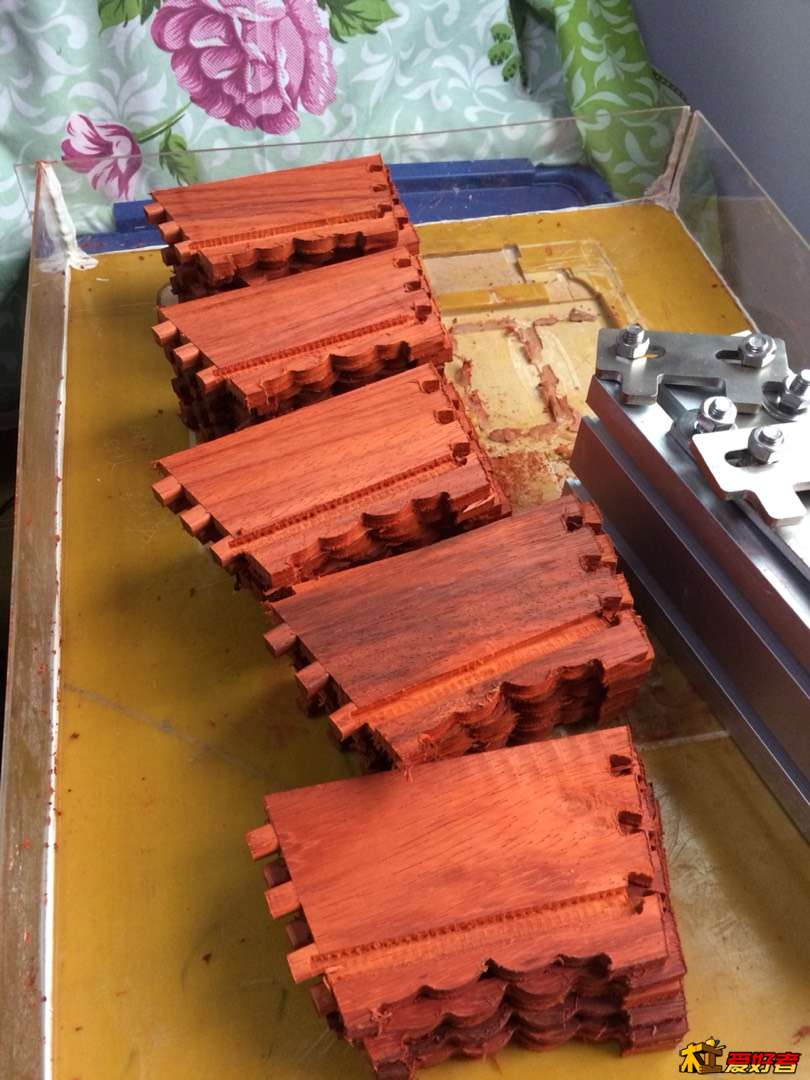

想法一致，不过我的方法母隼加工没用定型刀。

疯狂木工 · 发表于 2016-10-6 07:26:34

以后多交流

开山大斧 · 发表于 2016-10-6 07:59:50

厉害了，IT木工必将统治世界

dreambox500s · 发表于 2016-10-6 08:44:12

雕刻机的新功能！高手！
