本帖最后由 mhw 于 2016-10-10 09:23 编辑 , x; l3 C5 N/ f2 q
mistvip 发表于 2016-10-7 09:06
) z, | n; Z" G8 f这是另外个大神帮忙改的！ 是现实中的设计师改的！ 这个已经接近了原来框架！ 就是阳台改动了而已！3 H+ r! C2 P- B, c ?
& b6 w+ Z: ?4 Y6 Y, \
...
* Z' V! i y% j/ x6 w8 P既然是大神的，本不该多说。不过感觉大神的图有几个问题，有的在我看来比较严重，就造次一下。

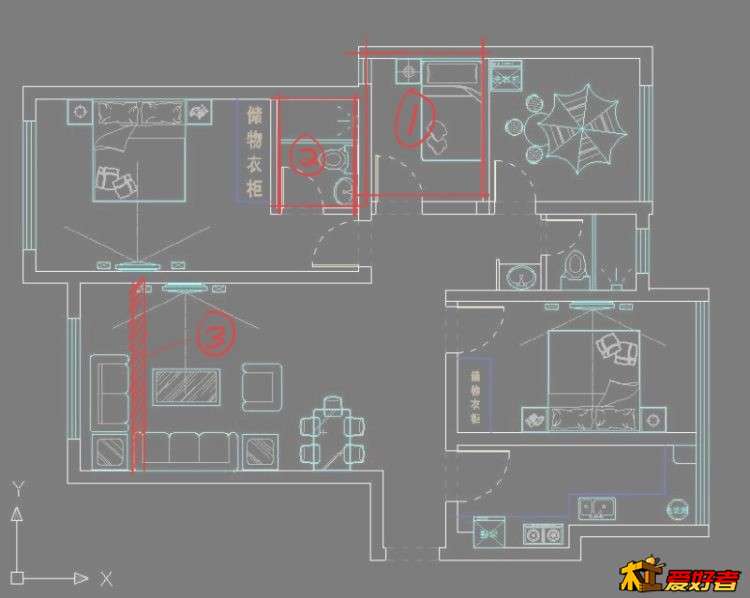

2 L3 L7 [0 {5 y+ T. G一. 1的位置原是卫生间，建筑上通常是下沉的，就是顶面比其他房间会低，原始高度大概只有2米4左右。还有就是这里本是卫生间，楼上也卫生间，整天水流哗哗的噪声问题会很严重。 ' C$ i+ l$ X0 c' C+ J3 A6 }
二. 2的位置原不是卫生间，没有排污管，需要把地面抬高才能连接到原来排污管，地面抬高的高度150-300mm不等。
! y: [. a+ a5 @三. 3那个位置在建筑图有剪力墙的倒钩，上面会有大梁，梁下通常高度只有2米4左右甚至更低，对顶面处理会是个问题，平面布置不是 只管平面，是要把整个3维空间装在脑子里来设计。
- ~& w# N: H% o0 g( R. K
% x" l; r3 N# B瞎扯扯，说错了，也就说错了吧。
