自己没做过机器真不好意思泡论坛了

newjonni · 发表于 2016-9-30 15:25:10

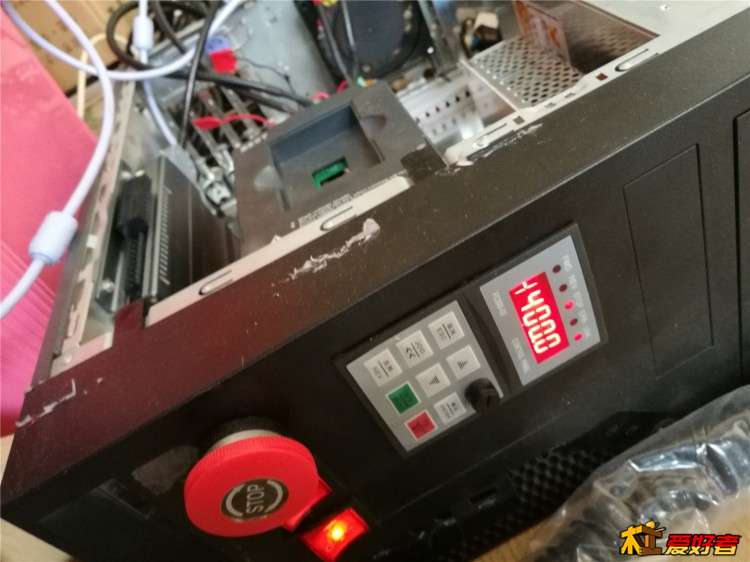

驱动器采用了共阳接法，怕出问题加了个4线的接线端子，箱子里预留了4轴的位置，需要直接装上就行

3KS · 发表于 2016-9-30 15:38:32

线缆的固定方式不错，值得学习
固态继电器是控制什么的？
坐等力川的使用效果
不过还是建议改软件设置转速

newjonni · 发表于 2016-9-30 15:45:16

3KS 发表于 2016-9-30 15:38+ n* k" Q* _- M2 r4 q7 b9 u
线缆的固定方式不错，值得学习
6 C0 w. L- E4 g7 K; P5 ~固态继电器是控制什么的？0 Y$ _2 l( `) p2 H# V$ G
坐等力川的使用效果

固态继电器是控制水泵的，可自动控制主轴散热水泵，还有切削液泵的开关，不用再单独上开关

newjonni · 发表于 2016-9-30 15:47:02

3KS 发表于 2016-9-30 15:38
+ j) n9 N1 n( ?# c2 g线缆的固定方式不错，值得学习$ _$ ?. U* \* g4 [2 Y, X
固态继电器是控制什么的？9 g8 q( \. F6 `1 P0 p
坐等力川的使用效果

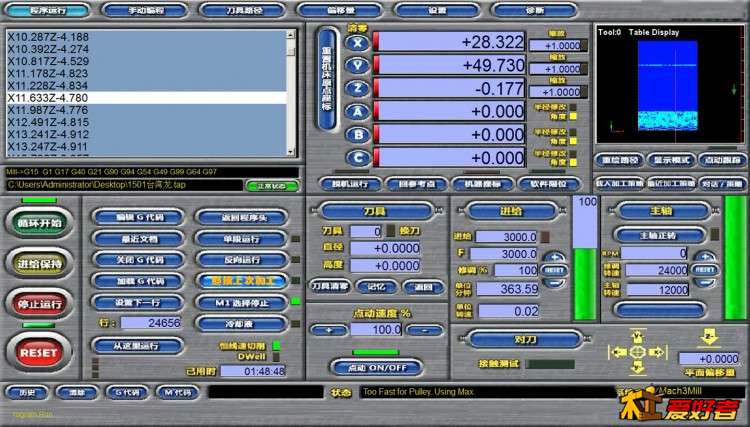

主轴转速是软件控制，直接在MACH3里

newjonni · 发表于 2016-9-30 16:06:08

zjo007 · 发表于 2016-9-30 16:40:52

怎么不买我的脱机呢

没售后的东西千万不要买

zjo007 · 发表于 2016-9-30 16:43:37

只能说交学费的日子在后头

newjonni · 发表于 2016-9-30 16:51:15

本帖最后由 newjonni 于 2016-9-30 16:52 编辑

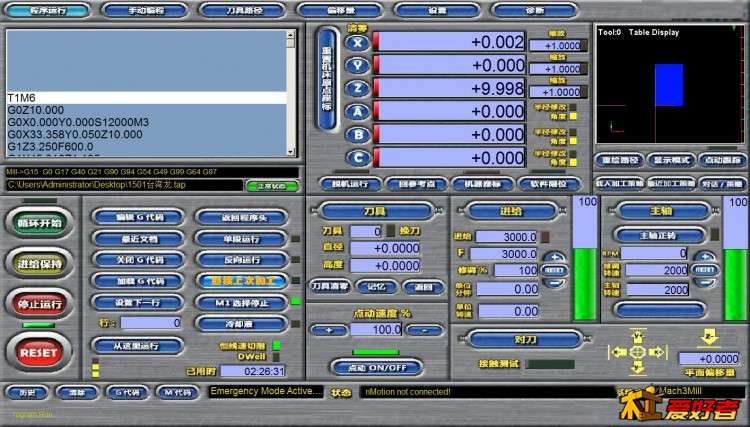

模拟的这张图，因为当初这张图是个台湾朋友给的，所以2年了一直叫这张图台湾龙
F3000 加速度 800 1501刀 0.05行距用时2小时26分，当然这只是电控模拟，真的成品还要国庆以后了

seko88 · 发表于 2016-9-30 16:52:16

我自己不做机器，照样泡坛子，术业有专攻，厨子没必要自己养猪种菜，司机没必要自己炼钢制造才有车开

newjonni · 发表于 2016-9-30 16:54:11

zjo007 发表于 2016-9-30 16:43) Z& n% |9 c! R$ Z
只能说交学费的日子在后头

学费早交过了，大大小小已经6台机器了

newjonni · 发表于 2016-9-30 16:57:34

seko88 发表于 2016-9-30 16:52
0 b1 v+ a3 E' e" q2 m' x我自己不做机器，照样泡坛子，术业有专攻，厨子没必要自己养猪种菜，司机没必要自己炼钢制造才有车开

天天看他们做机器，心里痒痒，岁数再大基本上没机会了，也就弄弄电控
手上几台从3020 到6090 几年下来也基本掌握差不多，也小小的改造过，脑袋一热就整了

seko88 · 发表于 2016-9-30 16:58:23

newjonni 发表于 2016-9-30 16:577 l/ R5 T- U% `( }# k- C& U
天天看他们做机器，心里痒痒，岁数再大基本上没机会了，也就弄弄电控9 [' g2 t9 n9 }# Y8 L, k. n
手上几台从3020 到6090 几年下来也 ...

无尽的麻烦，唉，建议你还是直接买一台玩玩吧，

youmi · 发表于 2016-9-30 17:10:23

搞这个就图一个乐趣,

想象力 · 发表于 2016-9-30 17:24:13

强力顶一下，请问三轴雕刻机57步进电机，想加A轴用86步进电机能混合使用吗？谢谢。

newjonni · 发表于 2016-9-30 18:48:17

想象力发表于 2016-9-30 17:24
, Z+ I! }0 x. l6 W/ L强力顶一下，请问三轴雕刻机57步进电机，想加A轴用86步进电机能混合使用吗？谢谢。

三轴雕刻机看你的控制板，如果是支持4轴的话加块驱动就成，如果不支持只能换控制板，混合使用一点问题都没有
