cnc雕刻机自制水冷散热箱

tflyxin · 发表于 2016-9-24 11:04:59

本帖最后由 tflyxin 于 2016-9-24 11:06 编辑

注重外观的可以按照电脑水冷散热排+电脑水箱+泵的方案搞一下，不必这么大的水桶。https://www.chiphell.com/forum-127-1.html此处有很多可以借鉴的，但是没有必要搞的太复杂。

goxiaogui · 发表于 2016-9-24 16:56:34

tflyxin 发表于 2016-9-24 11:04
/ J" B* {" b3 Y3 t0 B7 S) Y注重外观的可以按照电脑水冷散热排+电脑水箱+泵的方案搞一下，不必这么大的水桶。https://www.chiphell.c ...

电脑的水冷装置不适合这个雕刻机，cpu和显卡及主板桥的发热源和这个1.5kw的雕刻机主轴发热相差太大，雕刻机基本算满负荷工作，电脑运算处理时候发热量才大，本来计划是用水冷液，弄个大散热排，在水冷排上面加半导体制冷片和散热风扇，但是成本比较高，自己也不经常玩，所以放弃

tflyxin · 发表于 2016-9-24 18:27:14

平衡发热量只要把风扇冷排的规格选对即可，当然，功率越大的主轴，应该选择大些的冷排、风扇与水泵。半导体制冷那东东没啥意思，可以不弄。

elco · 发表于 2016-9-24 22:48:22

散热排贴着水桶空气不流通，效果打折了 ~

得众 · 发表于 2016-9-25 01:55:09

非常棒

tflyxin · 发表于 2016-9-25 13:27:00

楼主采用被动散热，要比加风扇的主动散热打了不少折扣，应该改善一下，并不难，但效果要好很多。

遗迹灬角色 · 发表于 2020-9-10 21:25:01

光头滑板军发表于 2016-9-23 21:47 @. `/ \3 U- Q8 q
我的混合液两年没换了

请指教，是什么混合油？

踮起脚尖的吻1 · 发表于 2020-9-11 07:53:21

goxiaogui 发表于 2016-9-23 14:40/ J: T& R' k2 F/ R( h! ]& k7 X
目前加的自来水，等后面效果不行加防冻液，水冷液

不知道汽车防冻玻璃水行不行？

啥时候回 · 发表于 2020-9-11 08:06:27

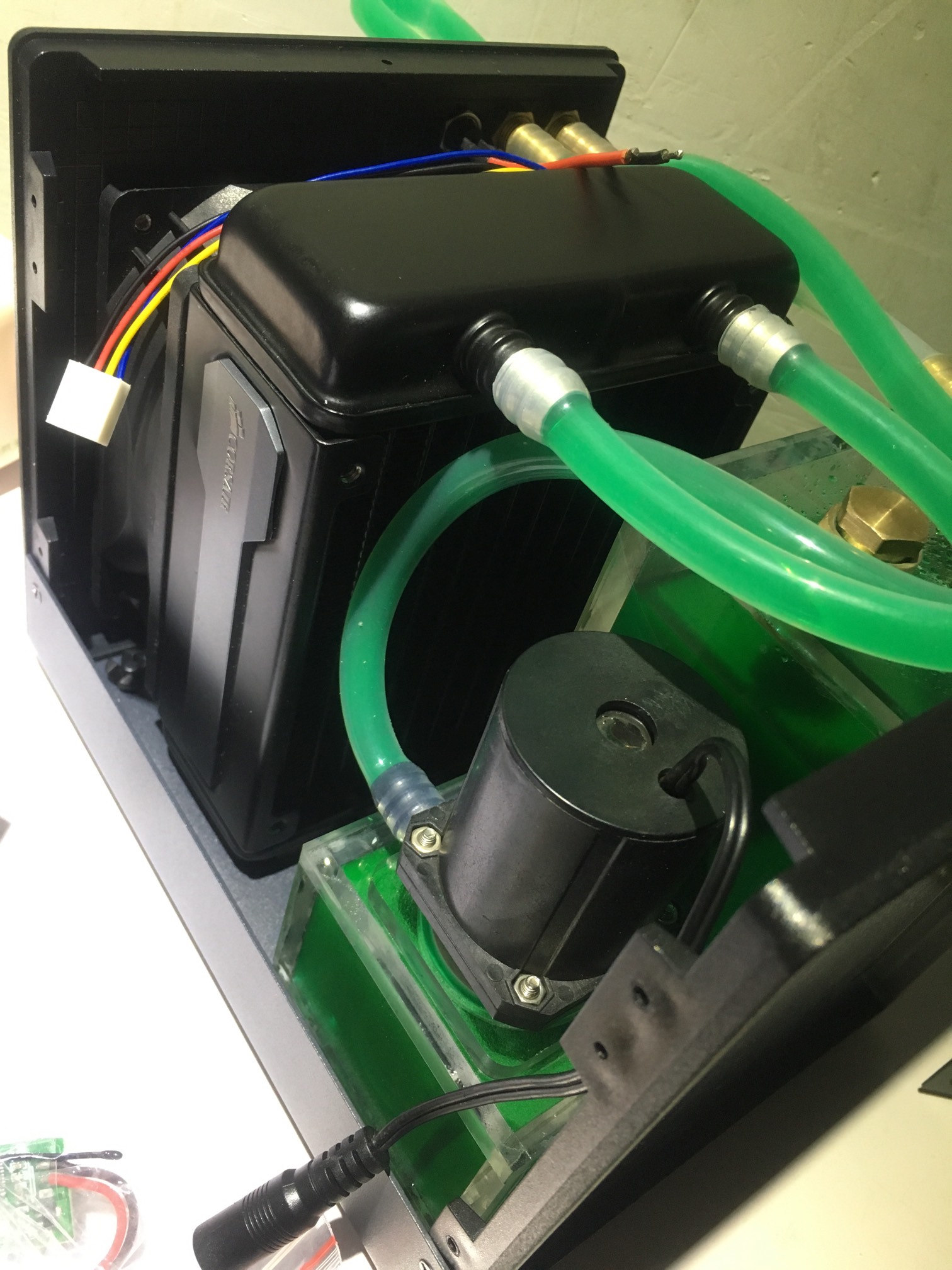

120加厚冷排即可

光头滑板军 · 发表于 2020-11-18 21:15:54

遗迹灬角色发表于 2020-9-10 21:25
* D2 x O7 y7 P请指教，是什么混合油？

是混合液，防冻液和纯净水，就是送水小哥那种大蓝桶的。

mjzz123 · 发表于 2020-11-18 22:46:59

买一个直径30公分，高50公分的不锈钢带盖的垃圾桶，在桶盖上装个小泵安上水管就行，塑料桶不散热。不能用的，必须用金属的

远正 · 发表于 2020-11-20 21:31:01

我也想做个，类似楼主的，然后用arduino控制温度，到一定温度后开始启动风扇

懒懒的憨憨 · 发表于 2020-11-20 21:46:01

啥时候回发表于 2020-09-11 08:06% o, U# M: D& s" @; ~- v
120加厚冷排即可

和我做的好像啊。。

遗迹灬角色 · 发表于 2020-12-31 21:52:29

光头滑板军发表于 2020-11-18 21:15" }5 C8 K( q' P$ K. W V6 I
是混合液，防冻液和纯净水，就是送水小哥那种大蓝桶的。

了解了谢谢。

8090 · 发表于 2021-1-1 11:05:09

远正发表于 2020-11-20 21:31: ?2 ?% ^- U( ]
我也想做个，类似楼主的，然后用arduino控制温度，到一定温度后开始启动风扇

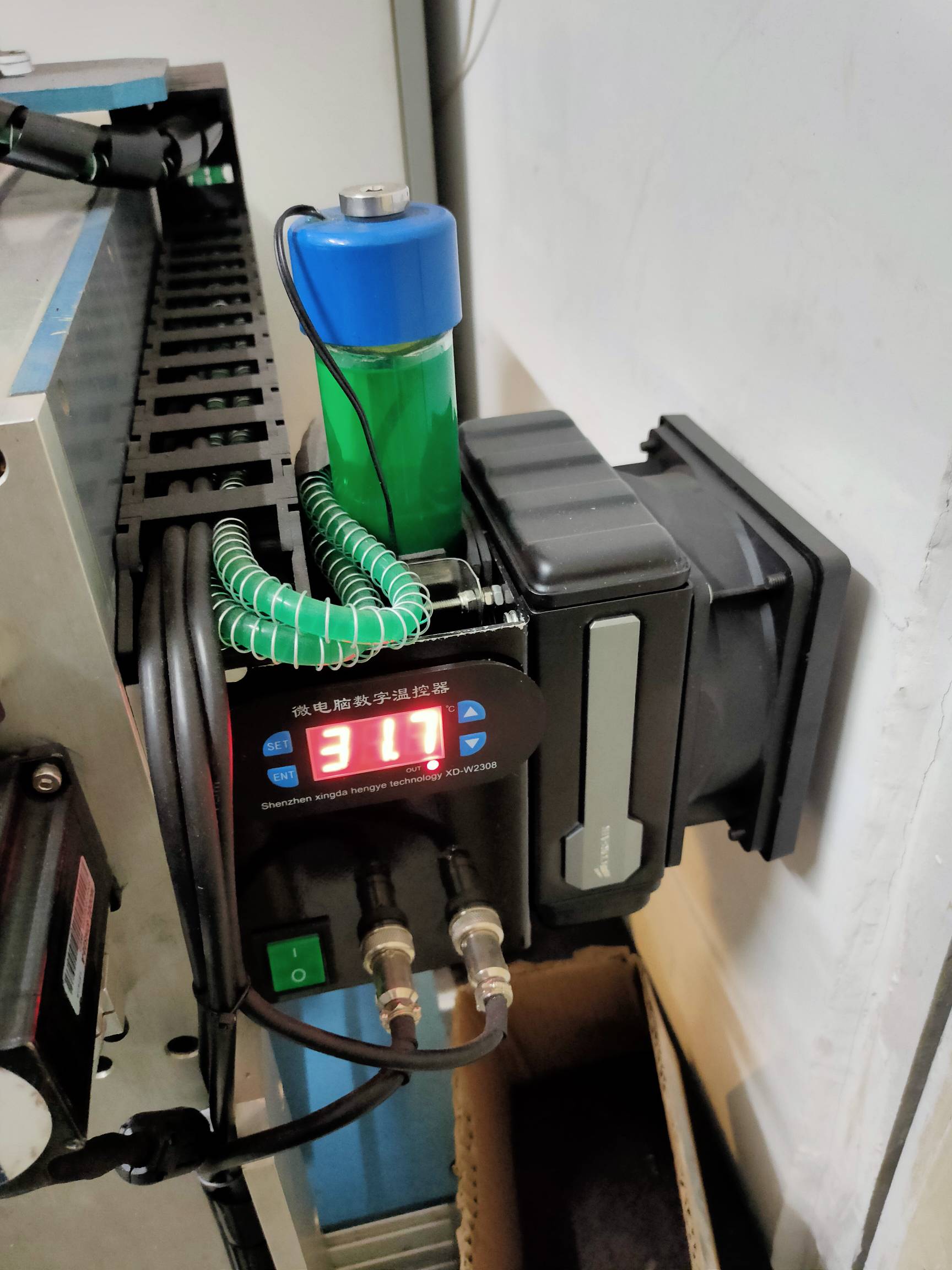

用不着这么高大上和复杂，一个直流控交流的温控继电器就搞定（好像买成20多），我设定的水温35°启动、32°停止，水泵及温控系统的电源由主轴变频器联动控制，便宜好用。
