造重机机一次性到位

冷月照清秋 · 发表于 2016-9-17 21:35:20

画的很漂亮！考虑过加工难度没～拿图纸去翻砂厂问问吧～

阳春林 · 发表于 2016-9-17 22:26:14

主轴中心应该在最下面轨道的正中间位置，感觉此设计有重大缺陷，就是最下面轨道的利用行程效率太低

one486 · 发表于 2016-9-18 00:47:21

To_morning · 发表于 2016-9-18 01:29:45

，敢想敢干，实现有难度；铸件设计有一定规范限制，比如立塔内部的格子恐怕铸不出来，再有铸件各处厚度要趋于一致，不能相差太多和突然变化，米字加强筋的中心铸出来会塌心，也应该避免；铸件的后续加工也不容易，安装面都要按照基准加工，至少是两个面，或平行或垂直，无论你是采用硬轨还是安装导轨，安装面应该磨制才好，加工要求还是挺高的；这些对于重型设计是必要的，否则就偏离了原意。说的不一定对，说错也别见怪。

lwxing · 发表于 2016-9-18 03:52:57

做鸡鸡牵扯到的东西很多，不只是会画图，会机械做图是第一步

茶叶花 · 发表于 2016-9-18 04:37:00

学习学习~~~~~~~~谢谢楼主上图~~

superwaves · 发表于 2016-9-18 10:41:53

做了才會進步

徐雷 · 发表于 2016-9-18 14:56:51

这个是几年前的机型吧，你是原作者还是你依葫芦画瓢?

najera · 发表于 2016-9-18 15:06:54

好眼熟加强筋都不止的一模一样

yjcuser · 发表于 2016-9-18 15:11:49

这位兄弟考虑的很好，不过铸造难度很大，不知道你们那里消失模铸造情况如何，你这个做消失模很难。做木模成本很好，不知道你如何解决，加工方面，基础面没有，也很难加工啊

yjcuser · 发表于 2016-9-18 15:15:38

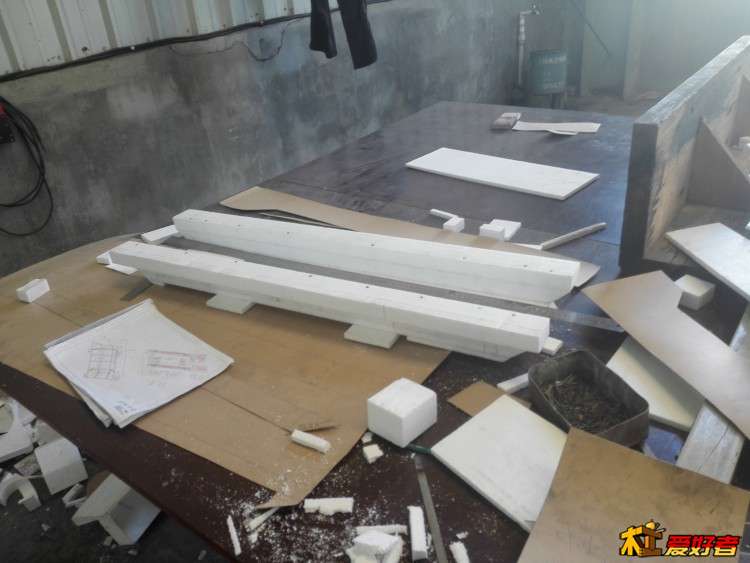

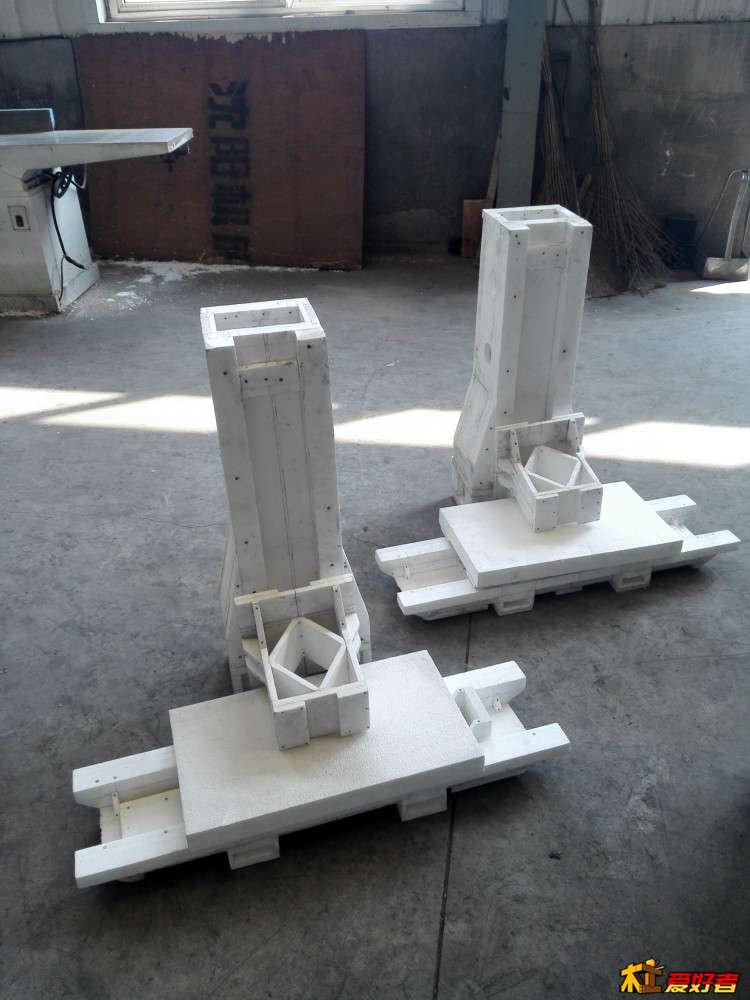

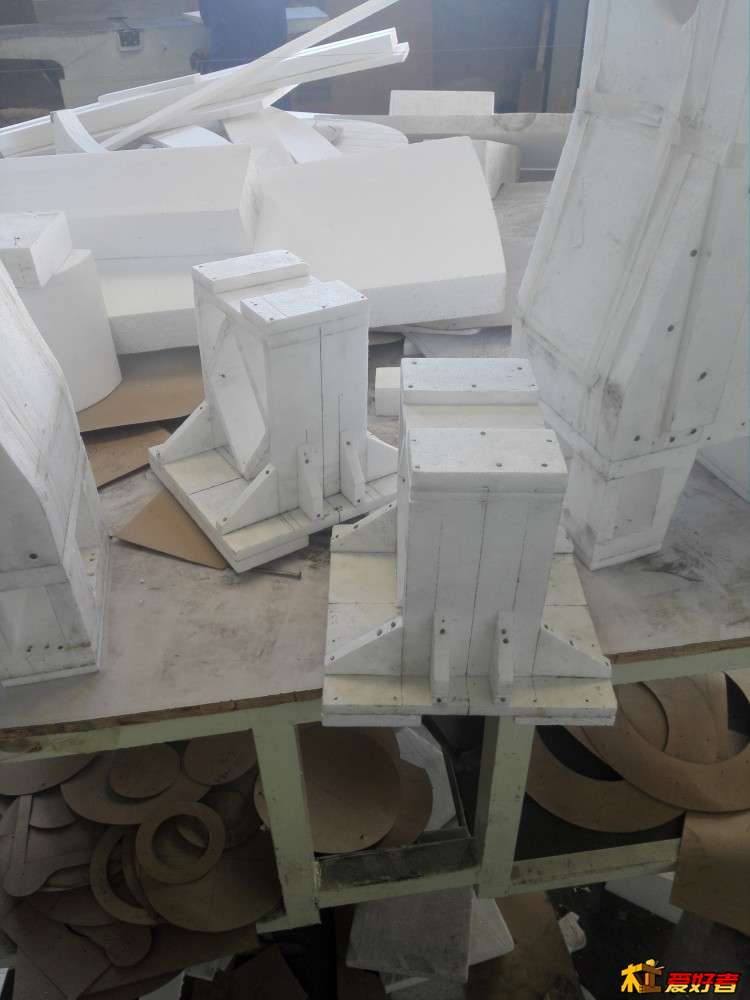

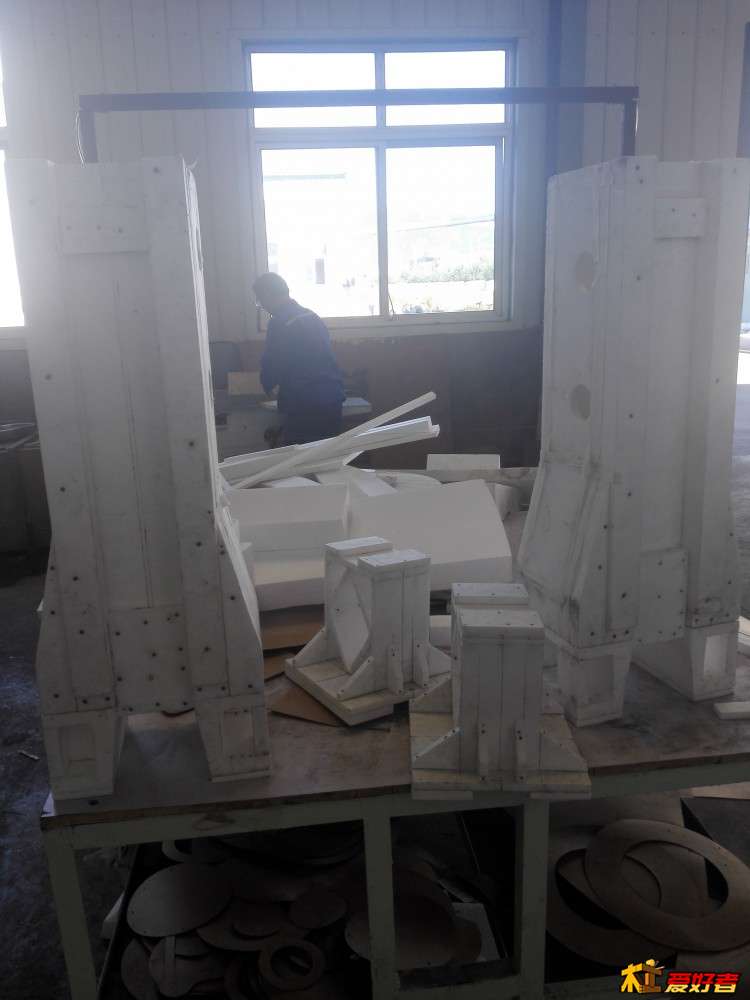

我正在做的一套，还差底座的消失模没做完呢。就这样做消失模就已经很难了，而且不好铸造。你那个，很难得。我这个400公斤。

wjmuo · 发表于 2016-9-18 15:24:57

看着不错铸体要怎么搞定？

北京木匠 · 发表于 2016-9-18 15:43:04

徐雷发表于 2016-9-18 14:56
9 u( ~! [" O+ m( b' S& y这个是几年前的机型吧，你是原作者还是你依葫芦画瓢?

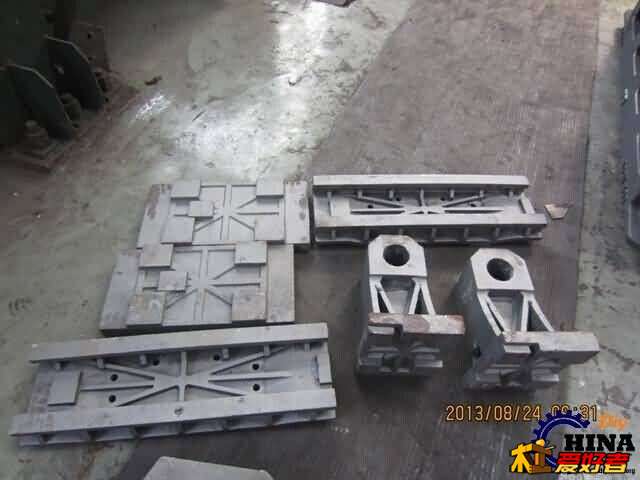

嗯，这款铸件2013年就出来了，应该是画瓢或作者二次晒图。

najera · 发表于 2016-9-18 16:23:45

楼主大号多少敢不敢现身

najera · 发表于 2016-9-18 16:26:48

北京木匠发表于 2016-9-18 15:43) K4 I& E/ `- h( O
嗯，这款铸件2013年就出来了，应该是画瓢或作者二次晒图。

主轴座改了估计楼主最后用成品抱箍
原设计铸件估计嫌蛋疼
