请教各路神仙，自制雕刻机。

qq874471222 · 发表于 2016-9-16 13:38:00

本帖最后由 qq874471222 于 2016-9-17 01:29 编辑

想自制个雕刻机，但是电气方面一点也不懂，麻烦哪位高人给讲讲。

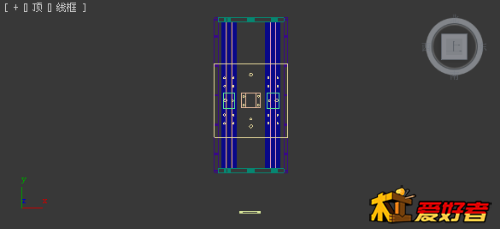

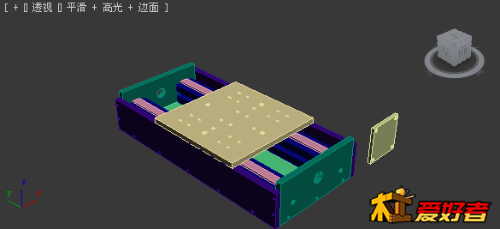

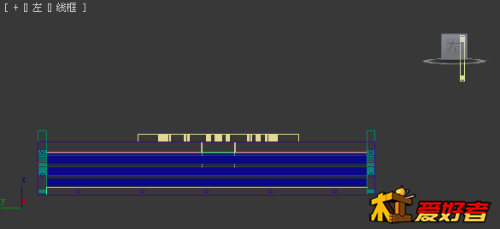

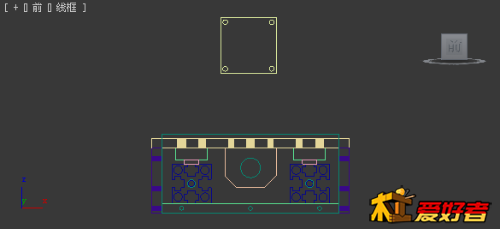

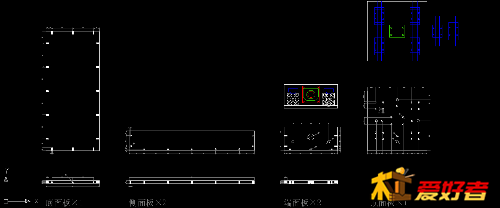

自己用cad和3dmax画了几个图，打算做个立柱的。

首先感谢几位回贴的朋友，看见有的朋友说先动手在研究，我挺呵呵的，在制图的时候计算下料尺寸及定孔位时候进行不下去了，因为没法确定电机的尺寸等等，然后就涉及到丝杆和导轨的尺寸，可能说这话的朋友是高手，尺寸孔位预留的都很到位，在下自愧不如。所以先打算把电气系统搞定，但是电气需要什么又不知道，个人短时间脑补累积的电气构造提问出来，也不知道是不是因为问题太弱各位不屑回答还是怎样，统一回复的就是先动手再研究，呵呵。隔行如隔山，术业有专攻，连电机转数扭矩都是才知道的，我自己百度吧，不劳烦各位高手了。

随便搞 · 发表于 2016-9-16 16:45:49

先弄明白电路部分再考虑做，机械部分没啥难度，智商超过平均线的都很容易看明白

mojianghai · 发表于 2016-9-16 18:15:08

先搞出来再说，我也是先搞出来再慢慢摸索的！

雁南飞8000 · 发表于 2016-9-16 18:48:58

实践出真知，动手才能有真相，先做好已知的部分，剩下的可以随时参考

qq874471222 · 发表于 2016-9-16 20:30:38

电气部分这段时间了解的：3轴，步进电机连接驱动，驱动连接维宏卡，电脑通过维宏卡供电；主轴连接调速器，调速器连接维宏卡，同样电脑供电。是这样吗？有没有遗漏？

qq874471222 · 发表于 2016-9-16 22:10:39

还有，水冷1.5kw主轴，必须要配变频器吗？加一起有点小贵。

qq874471222 · 发表于 2016-9-16 22:15:03

各位请帮忙推荐款性价比高的主轴，别太贵的，外行选择有点困难。

fengniao · 发表于 2016-9-16 22:43:14

动手才能有真相

qq874471222 · 发表于 2016-9-17 01:02:38

fengniao 发表于 2016-9-16 22:43
/ r% O F9 d& N9 N6 [2 W/ {动手才能有真相

动手要怎么理解？哥们不知道买什么，知道的已经买了，步进电机，维宏卡，主轴电机和无动力主轴在寻找。不至于多买几个主轴对比吧？这种动手有点败啊，你说是不？

qq874471222 · 发表于 2016-9-17 01:30:25

首先感谢几位回贴的朋友，看见有的朋友说先动手在研究，我挺呵呵的，在制图的时候计算下料尺寸及定孔位时候进行不下去了，因为没法确定电机的尺寸等等，然后就涉及到丝杆和导轨的尺寸，可能说这话的朋友是高手，尺寸孔位预留的都很到位，在下自愧不如。所以先打算把电气系统搞定，但是电气需要什么又不知道，个人短时间脑补累积的电气构造提问出来，也不知道是不是因为问题太弱各位不屑回答还是怎样，统一回复的就是先动手再研究，呵呵。隔行如隔山，术业有专攻，连电机转数扭矩都是才知道的，我自己百度吧，不劳烦各位高手了。

one486 · 发表于 2016-9-17 05:51:20

dudu886123 · 发表于 2016-9-17 07:35:41

首先确定主轴，个人认为雕刻的话800w水冷主轴应该够用了，除非有特殊的铣切加工需求，变频器必须的，功率与主轴匹配，电源独立供电，主轴速度可以通过控制卡PWM方式在加工程序里启停、调速，也可以不连控制卡手动运行，个人认为手动运行更直接简便些，

dudu886123 · 发表于 2016-9-17 07:38:41

驱动是与步进电机配合应用的，可以看成一体，

dudu886123 · 发表于 2016-9-17 07:42:32

关键是控制卡的选择，选什么卡决定你的加工程序和数据传输方式，核心部件！

qq874471222 · 发表于 2016-9-17 12:18:34

dudu886123 发表于 2016-9-17 07:42 . W! ~% R' Z: W5 [8 W. g$ L4 Z* h0 S, K
关键是控制卡的选择，选什么卡决定你的加工程序和数据传输方式，核心部件！

谢谢，很细致的回复，正在脑补呢，我还是先放一放再动手做吧。
