适合DIY的精确靠山（第6页雕刻机靠山）

piggybac · 发表于 2007-3-28 06:44:34

原帖由 严丝合缝 于 3/27/2007 10:30 发表
# z$ y( N5 J! T" K0 M( F好像是按照传说中的 INCRA TS-LS Precision 制作的，真是牛啊~~~~~~~~~

喔, 原来是参考这个做的啊, 牛人!

百多邦 · 发表于 2007-3-28 08:32:19

再在丝杆上装个步进电机就更好，手动调整太累。

太阳鱼 · 发表于 2007-3-29 20:02:13

$340的Incra的稳定性主要靠中间的核心部分，现有的条件diy有困难。我利用两侧滑块的精密优势大大降低了对中间滑动部分的依赖，本来设计两侧都是两个滑块串联，后来发现没有必要，三个滑动部分误差都不大共同形成一个面后有极好的稳定性。
回百多帮：靠山松卡移动，丝杆微调只是用于调整半个（转180度）螺距--0.75mm，不必转好多圈。

[ 本帖最后由太阳鱼于 2007-3-29 22:50 编辑 ]

严丝合缝 · 发表于 2007-3-30 02:11:34

原帖由 太阳鱼 于 2007-3-29 20:02 发表
; v9 w8 O3 n4 K" h. ^: I$340的Incra的稳定性主要靠中间的核心部分，现有的条件diy有困难。我利用两侧滑块的精密优势大大降低了对中间滑动部分的依赖，本来设计两侧都是两个滑块串联，后来发现没有必要，三个滑动部分误差都不大共同形成 ...

用4个字形容着个设计 ‘强’！

piggybac · 发表于 2007-3-30 02:58:14

原帖由 严丝合缝 于 3/29/2007 13:11 发表
2 F5 f1 g! `- `4 `6 D ^. p' }1 S+ H9 H6 }# ?" C+ P; d9 F4 E- t

8 z- a& \# E; _' O& ?用4个字形容着个设计 ‘强’！

严兄，只有一个字啊？

sunscape · 发表于 2007-3-30 17:33:59

用1个字来评价 “太强了”！！！！, _/ J" \1 q6 y
用4个字形容着个设计 ‘强’！0 D i; P3 N/ a6 F% P: _

天呀！

sunscape · 发表于 2007-3-30 17:38:01

请教楼主2个问题：
1、螺杆微调时，螺杆和什么东西合扣呢？是红色的定位卡吗？
2、M4螺丝如何磨尖？有怎样装在定位卡上？

太阳鱼 · 发表于 2007-3-31 14:31:23

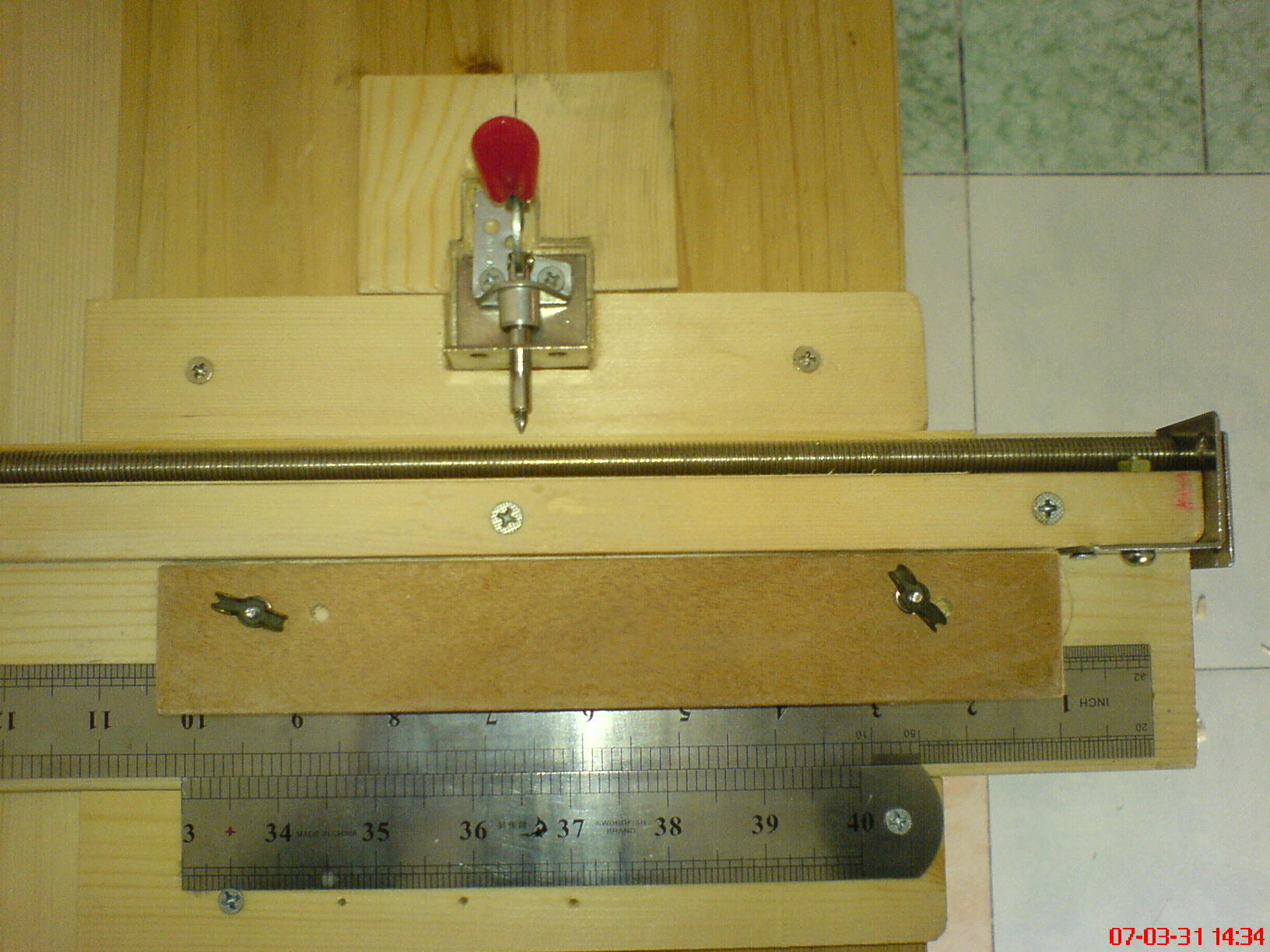

螺杆两端都有金属直角顶住,和蓝色的东西合扣；红把的夹（特意买前面有M4螺丝孔的）可以稳定牢固地定位并且可以方便的松开移动靠山。M4螺丝钉用角磨机降速磨尖（本来想用1/3个螺母更科学，不好弄放弃了）。

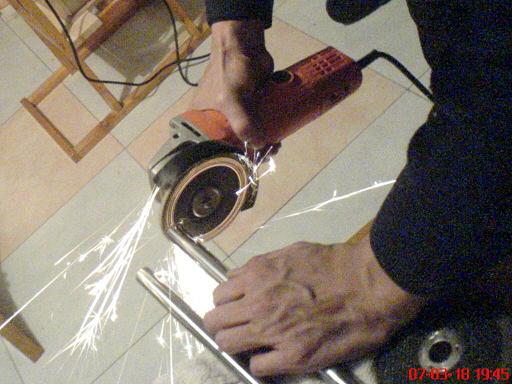

增加一个工作照

[ 本帖最后由太阳鱼于 2007-3-31 17:09 编辑 ]

ipolo · 发表于 2007-3-31 20:50:13

太佩服了，我的和你的比起来，基本上是算盘和电脑在比较…………
学习了，没字可以形容了

piggybac · 发表于 2007-4-1 03:46:05

原帖由 ipolo 于 3/31/2007 07:50 发表
. Q! e6 N6 ]4 S学习了，没字可以形容了

哈哈！^_^！

急枫子 · 发表于 2007-4-4 20:21:47

你说，这人和人咋就差距这么大呢？郁闷ing

你说，这造家具的工厂咋就都没发现咱这的高人呢？郁闷ing

你说，。。。。。。郁闷ing

嘿嘿

太阳鱼 · 发表于 2007-4-4 21:05:35

http://www.incra.biz/Manuals/LS_Manual.pdf
http://www.incra.biz/Manuals/TS_LS_Manual.pdf
知耻而后勇。木友共同研究，共同进步

sunscape · 发表于 2007-4-6 17:41:25

原帖由 太阳鱼 于 2007-3-31 14:31 发表0 h1 @$ A* D8 J4 {. B% C
螺杆两端都有金属直角顶住,和蓝色的东西合扣；红把的夹（特意买前面有M4螺丝孔的）可以稳定牢固地定位并且可以方便的松开移动靠山。M4螺丝钉用角磨机降速磨尖（本来想用1/3个螺母更科学，不好弄放弃了）。
i& @, M/ w$ |- i3 w增加 ...

感谢回复

原来红把定位夹本来就有丝扣呀

再请教M4螺丝磨尖有什么好办法吗？我试验过把螺丝夹在电钻中，再用角磨机接110V降速磨尖，但是尖头不在螺丝的圆心，实在想不出有什么办法了，你的方法能透露一下吗？

妞妞是条狗 · 发表于 2007-4-6 17:46:42

原帖由 严丝合缝 于 2007-3-27 00:51 发表5 Q5 v3 Q! S6 o; a5 @* @
强烈建议制顶！！！！！！！！！！太强了，我看到了传说中的滑块太喜欢那东西了1 I$ |/ `! C3 A& N3 H6 b* h) l( J3 ~- l
* z7 ]5 W( P& O! |0 J& \) {# l" c# Y
以前的小云石机如今变成了巨无霸，太佩服了，LZ真厉害。
4 z. m2 x H; G' B# i/ w* R0 h( M8 E
用1个字来评价 “太强了”！！！！

太强了”！！！！老大这是3个字！！！

太阳鱼 · 发表于 2007-4-6 21:00:26

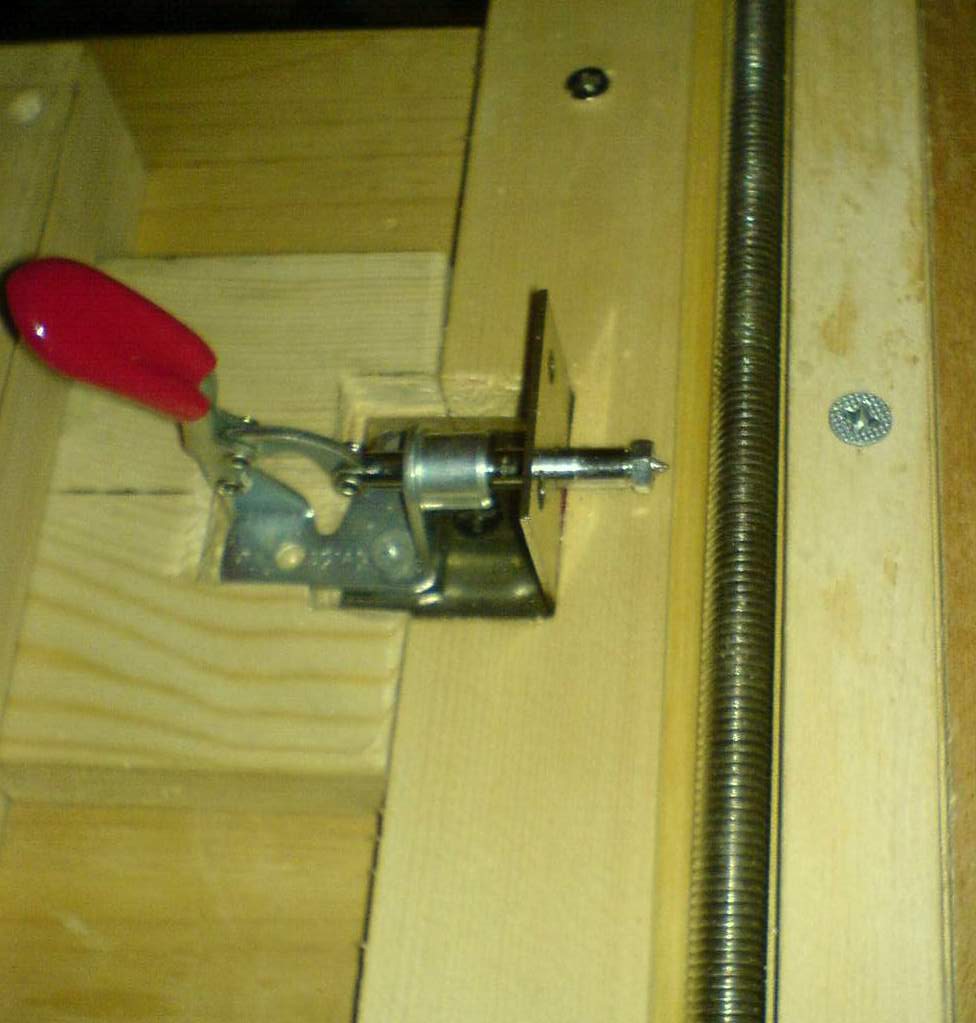

我是用手拿着，将角磨机接70v变压器降速，打磨的方向类似于削铅笔。夹在台钳上磨的时候会震动影响准确性，用手捏着比较稳定，我磨钻头也是这个方法，不降速是不能这么干的。现在我已经在以前的基础上把尖端磨成类似改锥的扁形，两面凹（当然磨的方向和前面说的不同了），用时更易卡进去，加一个螺母固定长度更准确且稳定
