做了个酒格

normal23

酒架尺寸85.14*35.5，因为是生态板，考虑封边条，
做的净空尺寸可以大几个毫米，做成85.5*36最合适。
& i6 X6 ~, n# ~# _酒架净深26，酒格板宽全部切割成25.5宽。
0 c; G; Y. w- c! r下料，长板48.5需要8块，短板25.1需要4块
: L6 D$ a! p  W- x上台锯锯缺口，第一个尺寸，11.7，12块板全部锯完，再掉头锯，
; X1 A4 f# B" |3 F1 n& o第二个尺寸，23.4，8块长板全部锯完，再掉头锯，
第三个尺寸，35.1，8块长板全部锯完，再掉头锯，
" y% s& l! K% B. ~所有板子两头45度切板厚，其中有四块长板只需要锯一头，
" F7 p+ z1 t) X% t怎么锯，对着图一块一块锯，方向不要反。
" X; C) k5 S5 l5 |

normal23

远方555 发表于 2017-3-18 11:45

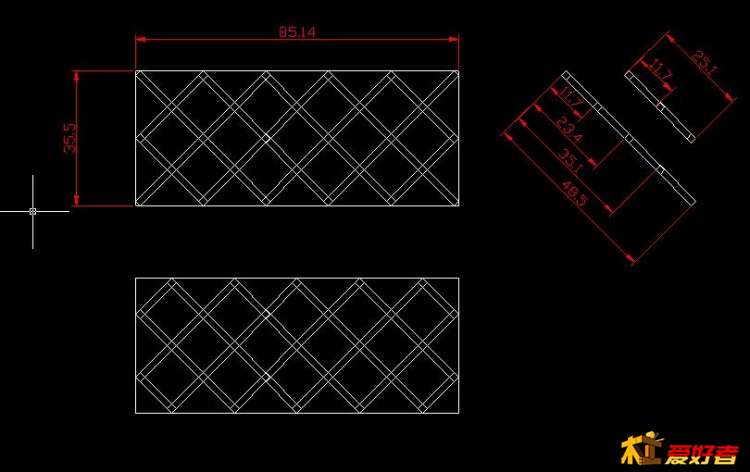

谢谢师傅 我画个尺寸图
净空26厘米

酒架尺寸85.14*35.5，因为是生态板，考虑封边条，
2 x& _8 b2 Q/ d& E6 K做的净空尺寸可以大几个毫米，做成85.5*36最合适。
5 k8 v' g" S% U$ O, U! E. K酒架净深26，酒格板宽全部切割成25.5宽。
下料，长板48.5需要8块，短板25.1需要4块
0 }  [  [! W" N' O. J上台锯锯缺口，第一个尺寸，11.7，12块板全部锯完，再掉头锯，
# R4 H/ z, t$ t1 {% G/ c' C  [第二个尺寸，23.4，8块长板全部锯完，再掉头锯，
: a# U2 V! F. A' y第三个尺寸，35.1，8块长板全部锯完，再掉头锯，
3 T+ |1 {$ a) a6 \+ U所有板子两头45度切板厚，其中有四块长板只需要锯一头，
怎么锯，对着图一块一块锯，方向不要反。
  [: ?4 T! |; q9 A

0 J4 E# c, ?' F# W! d

normal23

还有一种净空一样，但下料不同，需要的可以看看这个文件。

远方555

感谢楼主 大力支持 很完美 就按照您的图纸下料 开工制作 等做好后 发给您看看

normal23

远方555 发表于 2017-3-19 07:33
, j. _. ?+ C/ X+ b0 q感谢楼主 大力支持 很完美 就按照您的图纸下料 开工制作 等做好后 发给您看看

锯缺口要超过宽的一半，一定要注意安全。推台锯要比台锯安全的多，台锯的话可以在后面顶一块板增加长度。台锯锯缺口一定要注意安全！
: B& L  [' o- o4 o, v( r& s* d

埔苑

帮顶

远方555

normal23 发表于 2017-3-19 10:03
锯缺口要超过宽的一半，一定要注意安全。推台锯要比台锯安全的多，台锯的话可以在后面顶一块板增加长度。 ...

$ I5 s2 s( ^8 n3 i6 w谢谢师傅 提示 但愿我的2.6米板材能用上 我会小心
' a" t/ V) I% ]) A

刘利辉

543493890

皓月电子 发表于 2016-9-11 21:28
给个下料尺寸，我也做一个。谢谢

人家都写好尺寸了。17mm板材，522mm四块、398四块、144四块，深度自己选择
3 u( Q3 Y. i+ \5 D. J& p

神秘男人

camation2

这种酒格最不实用了，铺尘
