我的个人木工房升级改造历程(piggybac木工房)

   火... [复制链接]
 楼主| 发表于 2007-5-11 06:00:38 | 显示全部楼层

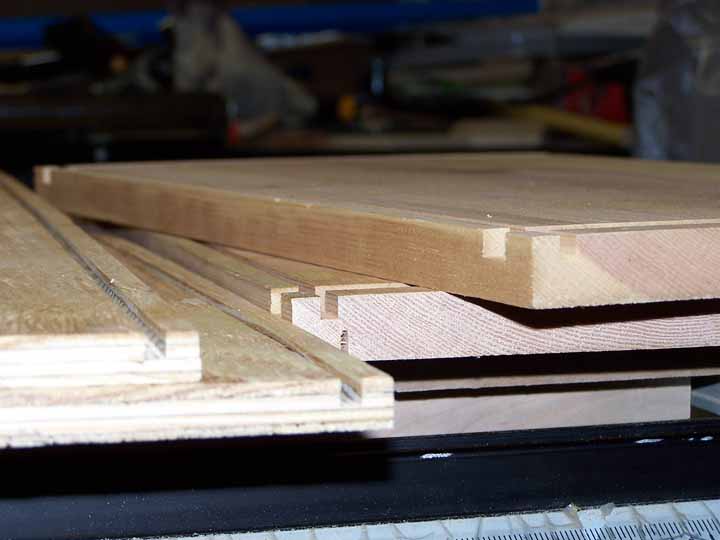

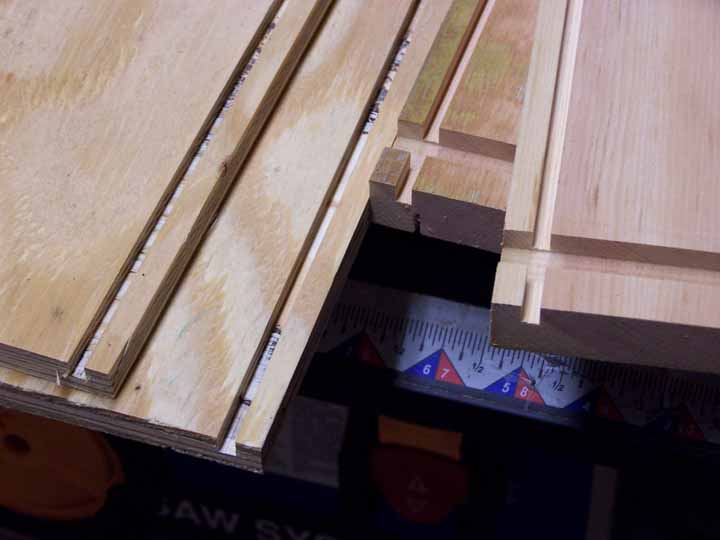

继续做吊柜。虽然材料不好,但还是采用和我做的樱桃木橱柜一样的嵌合式结构,特点是牢固,不用上螺钉,只需要胶水。今天继续在板上用台锯掏槽,这样背板(用的是3/16"夹层板)就可以完全嵌合在里面。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-11 06:02:21 | 显示全部楼层

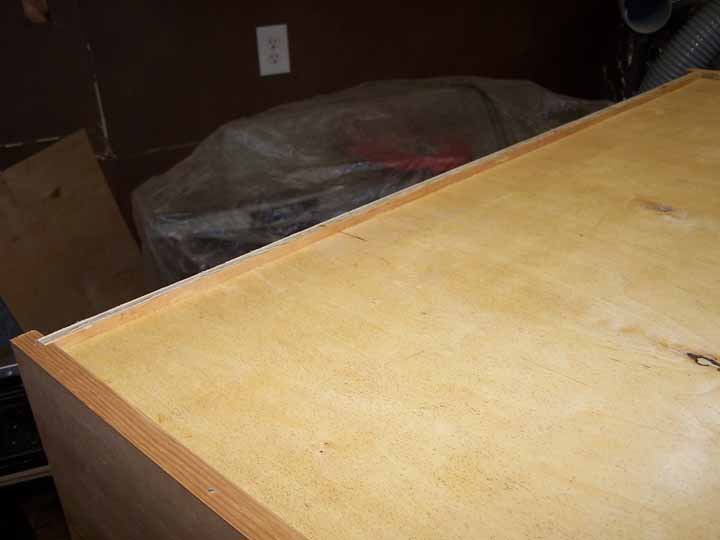

切背板,大小刚好能嵌在槽里。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-11 06:05:21 | 显示全部楼层

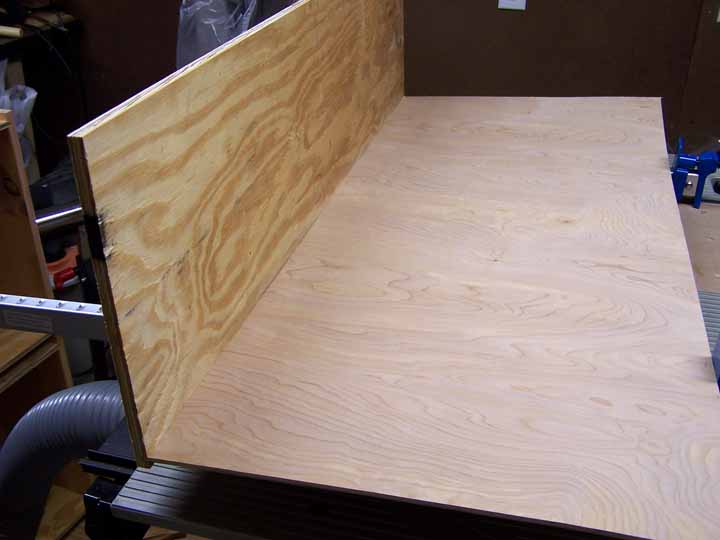

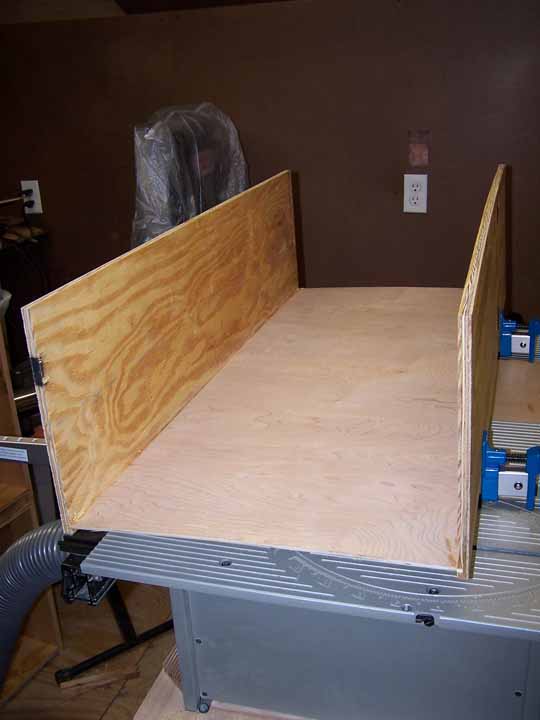

开始组装。在槽里抹上木工胶,先转背板和上下板,用夹子帮助固定。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-11 06:06:53 | 显示全部楼层

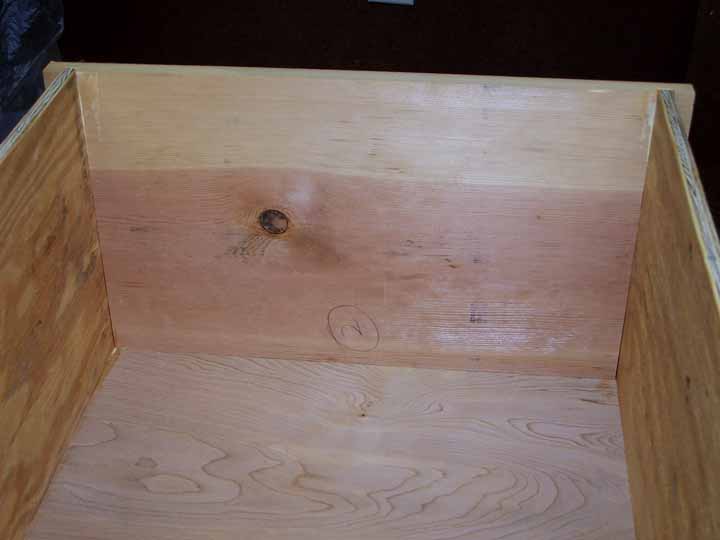

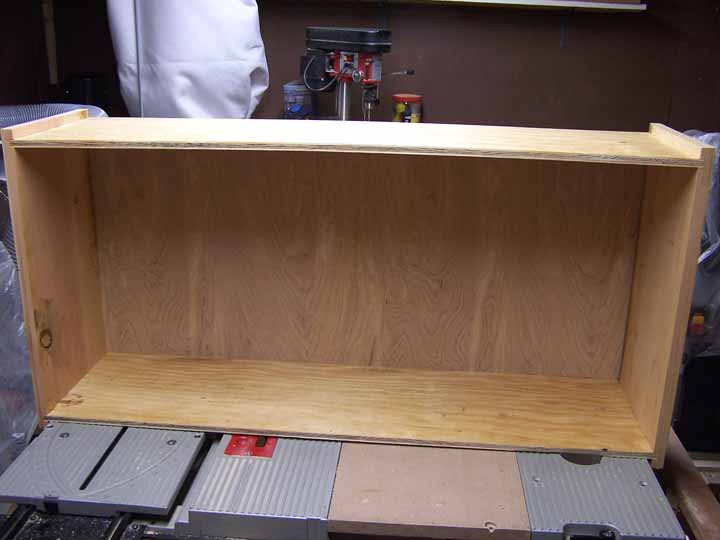

接着装两侧的板。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-11 06:11:57 | 显示全部楼层

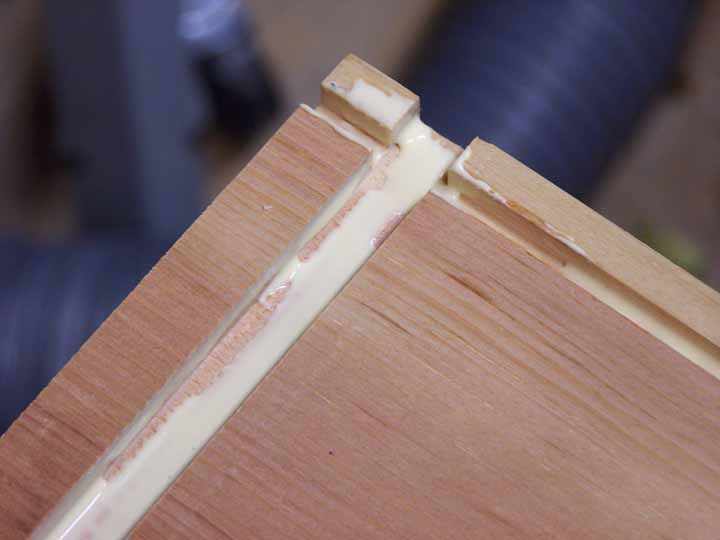

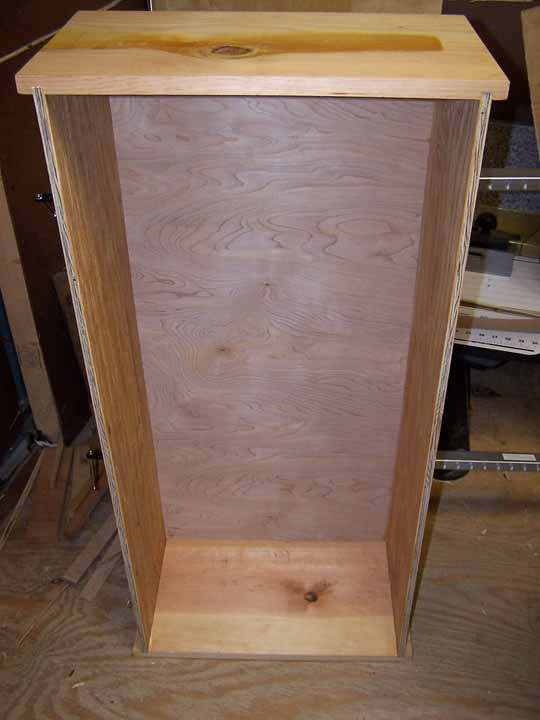

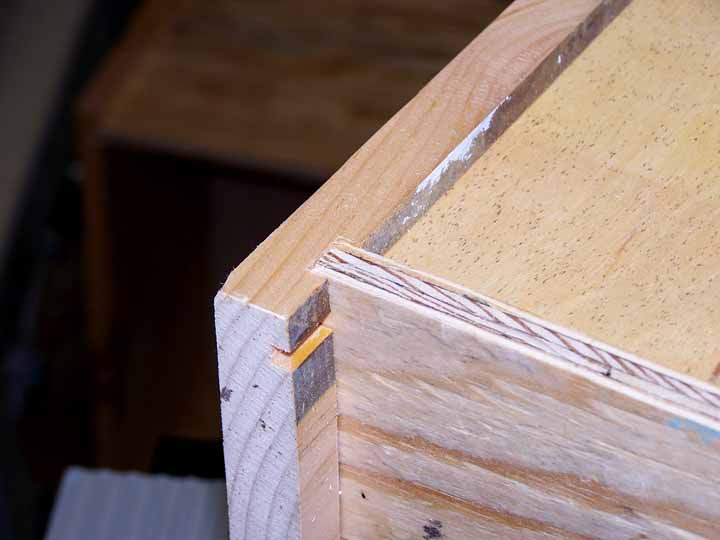

最后来看看连接处的细节,一颗螺钉都不用,胶水干后整体结构将会很结实。嵌进去的背板能很好的保持柜子的刚性和直角。这种做法要稍微麻烦一点,要多掏很多槽,但很值得。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-11 06:16:21 | 显示全部楼层
接下来还要做face frame,就是面框,还有柜门。面框能进一步加强整个吊柜的结构。
6 Q) f$ c" x; S" ]" z7 j7 G1 ?1 m% `1 b8 M9 X
[ 本帖最后由 piggybac 于 2007-5-10 21:59 编辑 ]
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-11 22:23:12 | 显示全部楼层

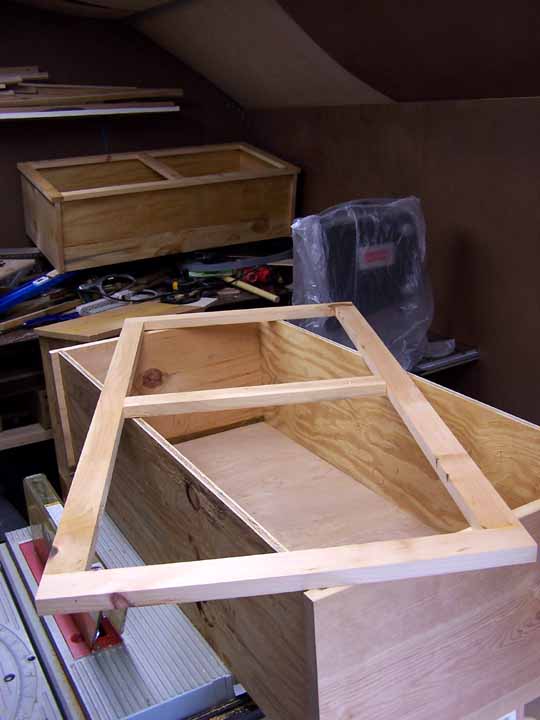

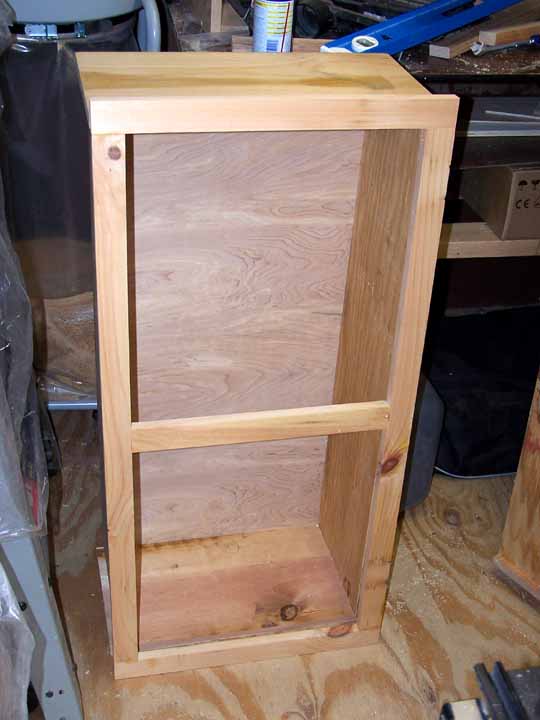

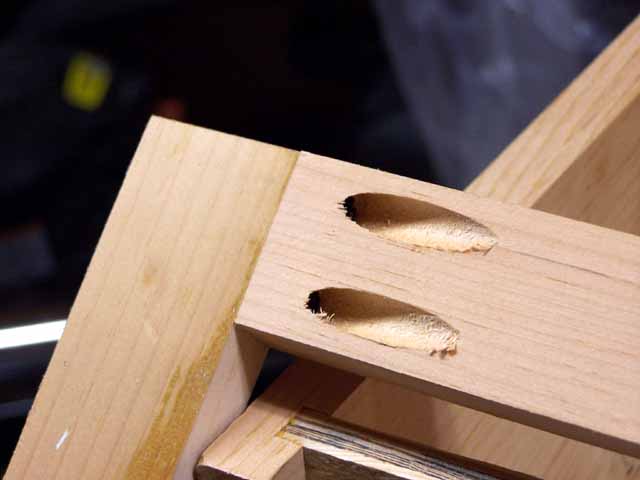

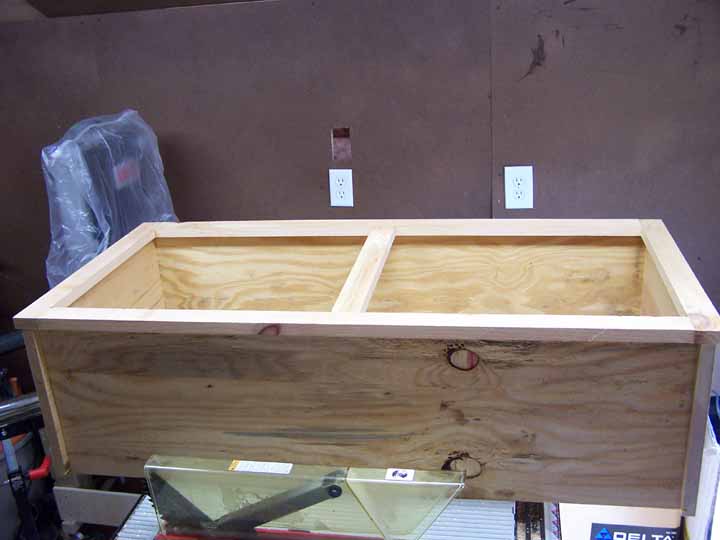

又用旧的松木做了几个面框(face frame),本打算掏槽嵌和到柜子上,但又觉得太麻烦,只打算用胶水和钉子定上去了。毕竟只是木工房用的,没必要花这么多的工夫。上几张图看看。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-12 08:26:31 | 显示全部楼层

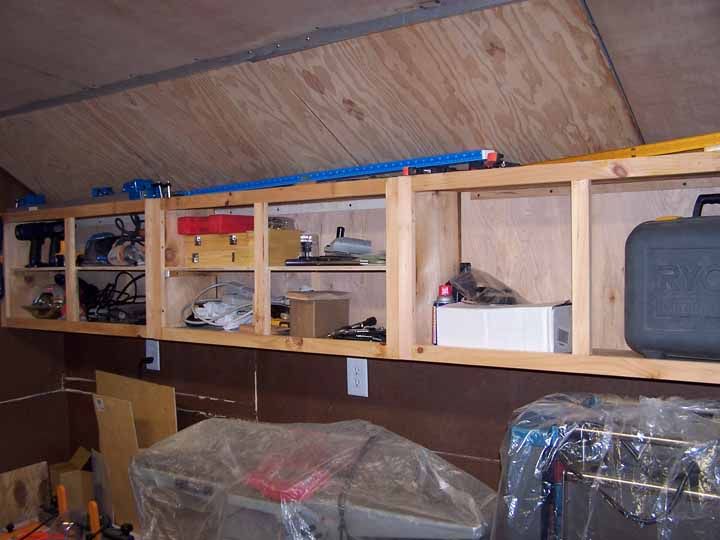

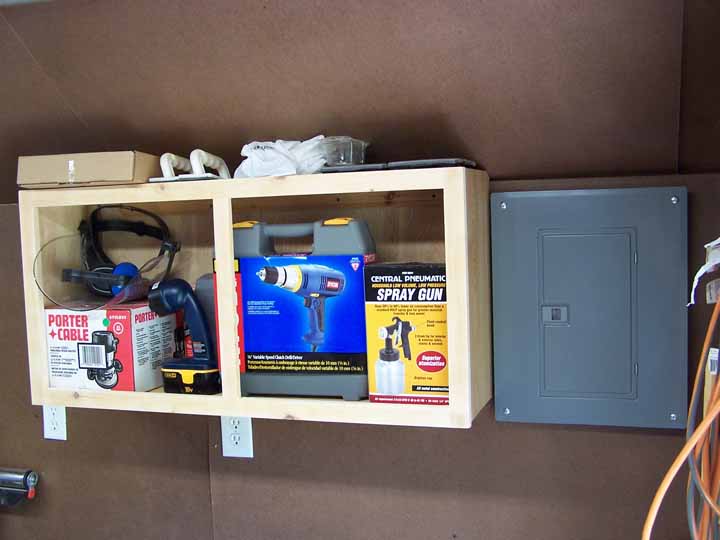

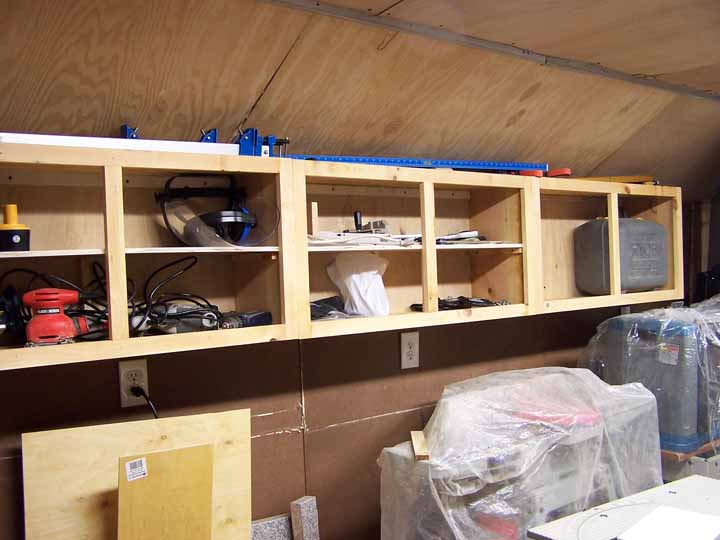

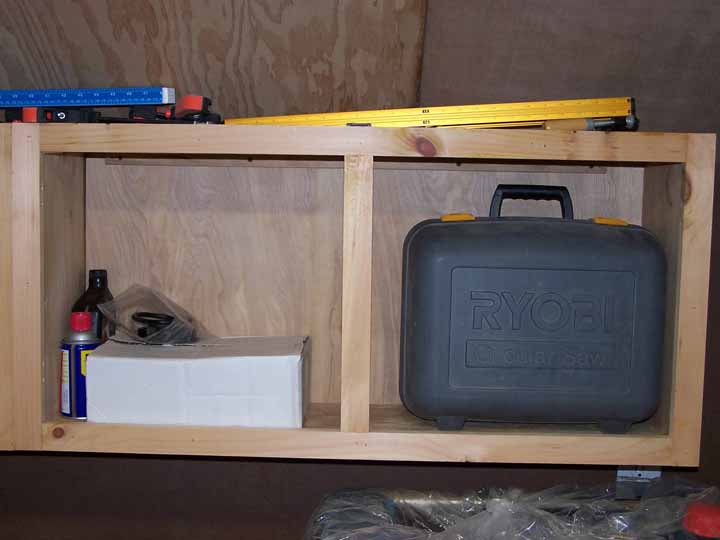

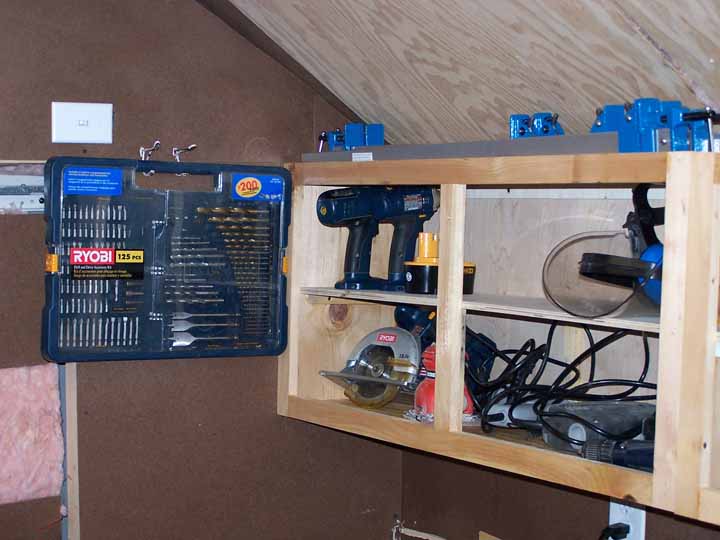

做完半边墙的吊柜,但还没做门。另外一面墙做了一个,也先装上再说。
+ g% D' L' [' N. Z- K, ?* A
7 E6 x( U; @- h7 t1 o/ J[ 本帖最后由 piggybac 于 2007-5-13 22:08 编辑 ]
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-12 08:27:12 | 显示全部楼层
看看这是什么?
回复 支持 反对

使用道具 举报

发表于 2007-5-12 11:44:25 | 显示全部楼层

回复 #180 piggybac 的帖子

辛苦了,顶一下!
回复 支持 反对

使用道具 举报

头像被屏蔽
发表于 2007-5-12 11:50:59 | 显示全部楼层
回复 #180 piggybac 的帖子% i/ X7 p# e2 H9 a% k6 I# R
不错
回复 支持 反对

使用道具 举报

发表于 2007-5-14 00:52:16 | 显示全部楼层
问题2个+ T0 X; z4 D" i  z
$ j+ B0 T% m2 L) R+ T# B

+ K: R' F/ w# n, K美国的 WD-40 好像不是加装 20%的,哈哈,比国内销售的小
+ {) C7 u" Q" v. S; l) n
2 I: e, t9 R; W5 P; b( S" ^8 O( W0 a
! R( ^2 ~& {+ s9 p! _+ ^% b( h美国的饼干什么价格啊?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-14 01:18:00 | 显示全部楼层
美国的 WD-40 好像不是加装 20%的,哈哈,比国内销售的小
7 r9 y. {/ W: g6 i  ^% y哈哈,我买的是中等size的瓶,有大号的。
2 z  B0 h5 u+ {/ v+ l0 i% }  a: ?! f/ H; a

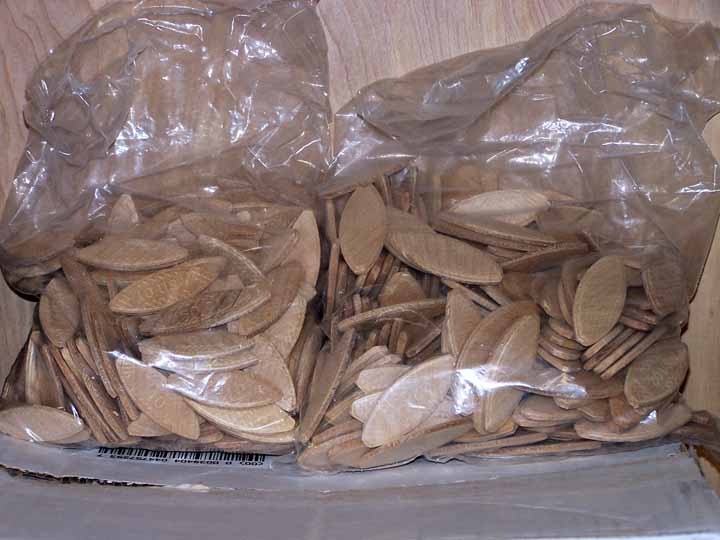

饼干是在Amazon.com买的,porter-cable牌的,当时减价,$10/1000个,包括:
1 N6 X$ D: B/ {2 Z& G2 k0 \500 of size no. 20 250 of size no. 10 250 of size no. 0算起来人民币8分钱一片,现在要$20了。
回复 支持 反对

使用道具 举报

发表于 2007-5-15 20:35:51 | 显示全部楼层
超强啊,请问楼主小木屋的侧面是什么?
8 F9 h. e- ?7 S+ r- h另外问些弱弱的问题,, S: ?* V+ w& @! C5 O! O
1、吊柜怎样做才牢固?) ]- ]; v4 X- O( J& Z+ N
2、小木屋做好框架后再钉别的构件时不会晃吗?我这方面做得不太好,呵呵
; t4 p4 [7 R$ E' l谢谢啦
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-5-15 20:55:25 | 显示全部楼层
原帖由 小生 于 5/15/2007 07:35 发表7 J2 a! F  n$ M3 X6 {4 u; F% {9 g
超强啊,请问楼主小木屋的侧面是什么?
0 ~9 @6 R; u. X. Z* W另外问些弱弱的问题,
9 V5 F8 e. T% G3 a+ [+ P1、吊柜怎样做才牢固?
3 h; H/ R. ^9 ]6 U8 H* x2、小木屋做好框架后再钉别的构件时不会晃吗?我这方面做得不太好,呵呵
% L8 ]$ b7 }1 W6 H1 N% h, P) Y谢谢啦
4 _' T  O$ v) [. D4 G# ~
  f, G* H9 i& A8 A
小木屋的侧面是用的vinyl siding,也就是一种乙烯基房屋板壁,抗紫外,寿命很长,这边大部分房子都用这个。
7 _3 _# A# m0 i2 | 1 j. R" B) G! ]$ m7 Z) ^) [
吊柜要想做得牢固而且美观,一定要用嵌和的结构,也就是每块板都跟周围的板是通过掏槽而结合在一起的,加上胶水后可以不用钉子,由于相互之间的结合面积很大,因而结构上非常牢固。如果不掏槽而直接粘合,则接触面积只有掏槽的1/3多一点,并且只有一个面接触,而不是三个面接触。2 T& L3 L$ I4 ^$ b: I- [
* L4 Q, q- t# f4 s) z6 t8 b2 z) ]4 f
小木屋的四个框架之间是相互固定的,但这时整个构架还是晃动,但你把侧面的板固定上,每根龙骨上都要上好些螺钉,这时就一点都不晃了,因为晃动是由于平行四边形的结果,但固定上木板时,就不能够变形了。这也是这边建房的方法,经过多年的检验的。
