申工DIY梦工厂之图片直接生成雕刻文件软件做双面梳子

aguo12346

, r: y$ a! R' [% |$ j
4 x9 |( E4 v- Z; u1 x6 |5 |

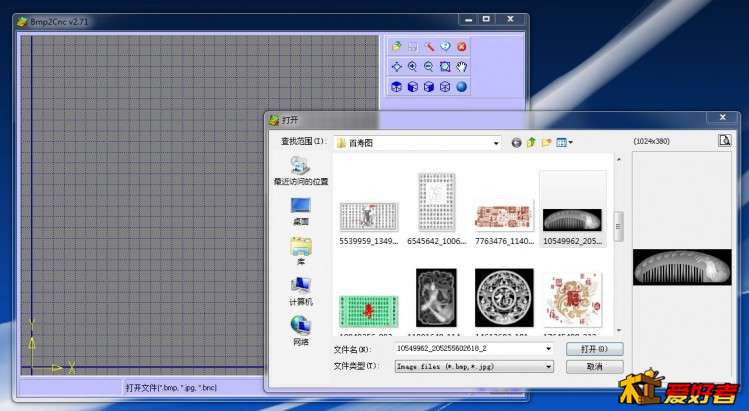

- h) x8 K2 P6 b. X5 k打开绿色免安装软件，选择图片。

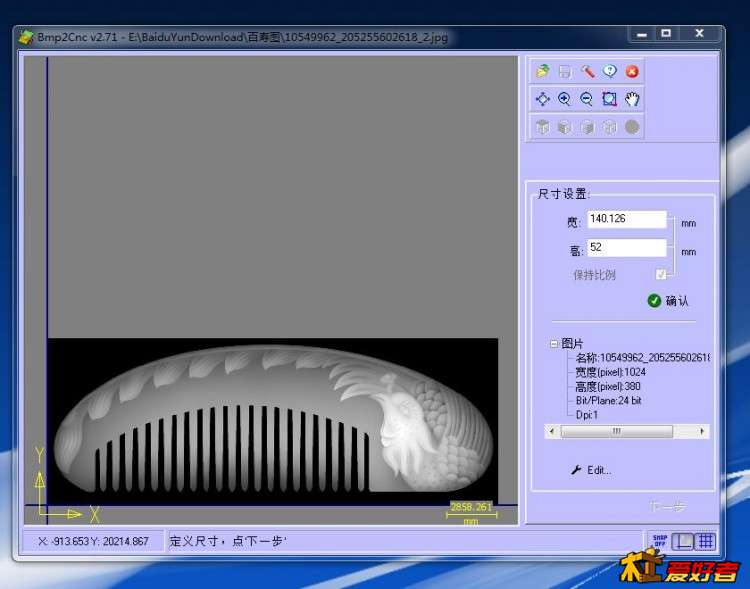

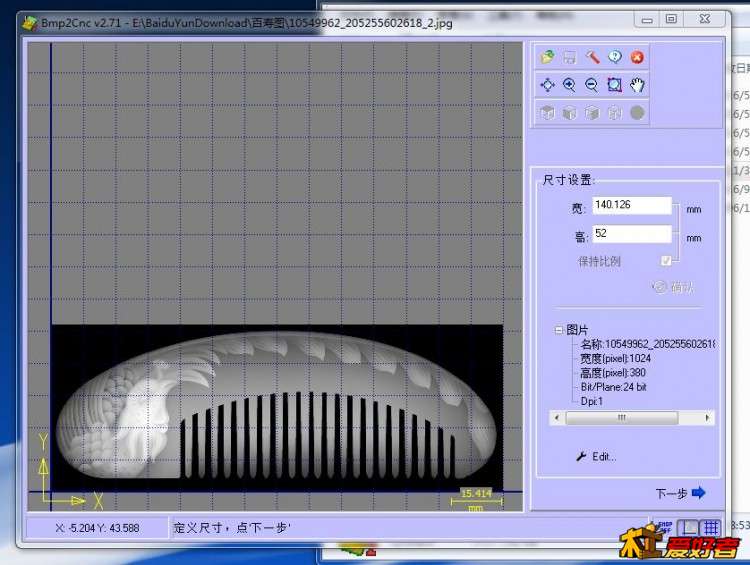

设置加工的梳子的尺寸，点击确认，点击下一步。
5 r3 i9 J$ F; ?

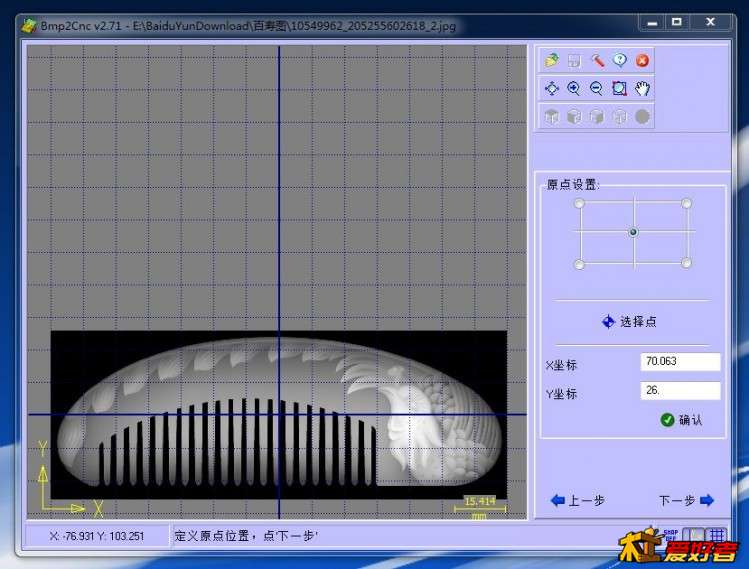

选择加工坐标位置，确认，点击下一步。
1 N; w; V' f; W1 U/ Z. Z9 I  H0 X- r
  Y9 F$ a1 F6 s设定雕刻深度和像素，像素设定为高，确认，然后下一步。
  p" C1 z/ V7 r1 l, x8 S. C5 k

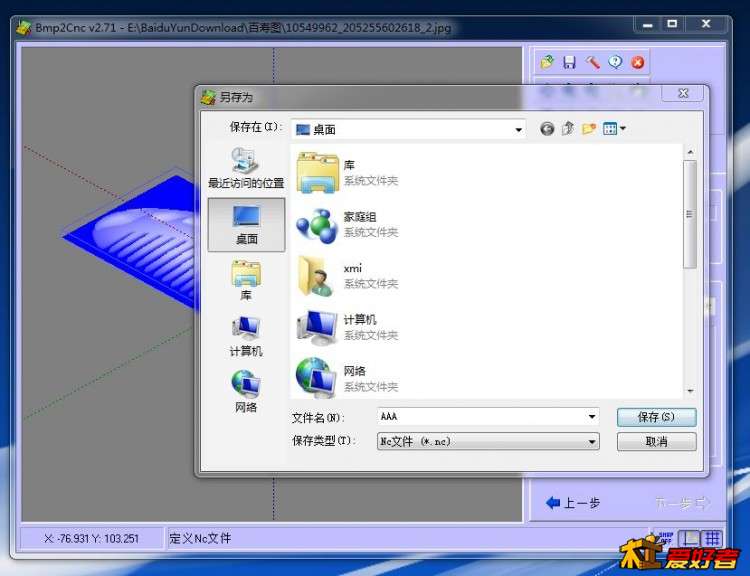

. X1 N/ B6 Y0 E  N' J选择G代码保存的位置和名称。
7 ?6 A! {% Q* H# p* X! F

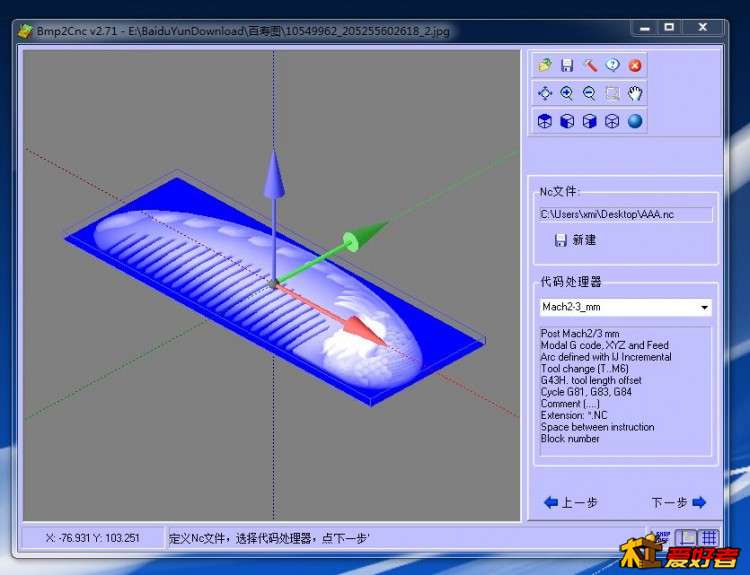

选择后处理的格式，点击下一步。
) r5 g- k& Q. |  c! t

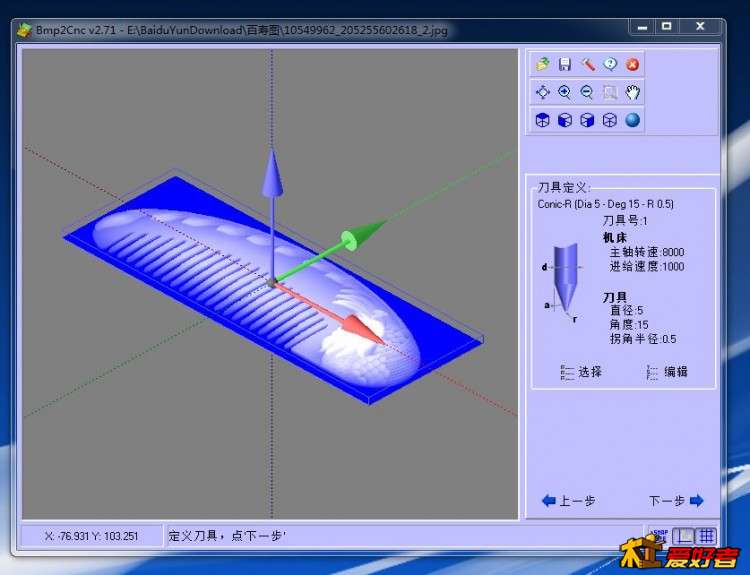

设定刀具和进给率，点击下一步。
0 Z& ^6 x# Y9 R1 ~

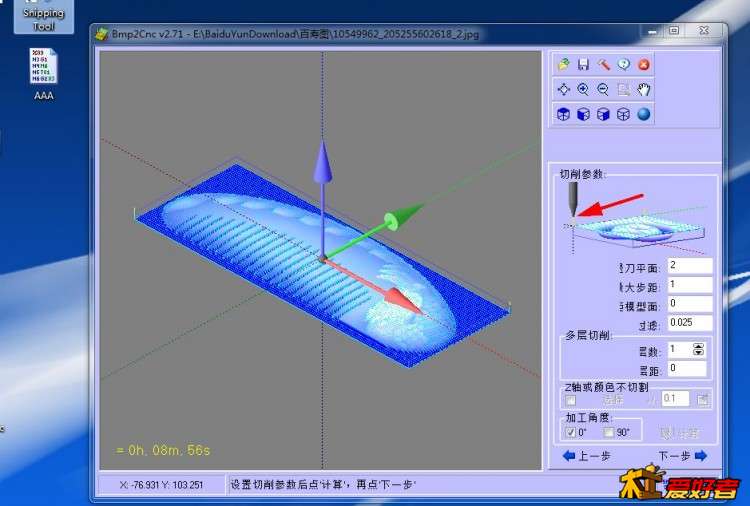

设定进刀量和抬刀距离，分层加工的参数。点击计算，开始计算刀路。计算完成点击下一步。

; R7 ~) }. {. }& p3 b* x# E生成的G代码和仿真界面，黄色的数字是预计的加工时间，点击开始按钮可以进行仿真。

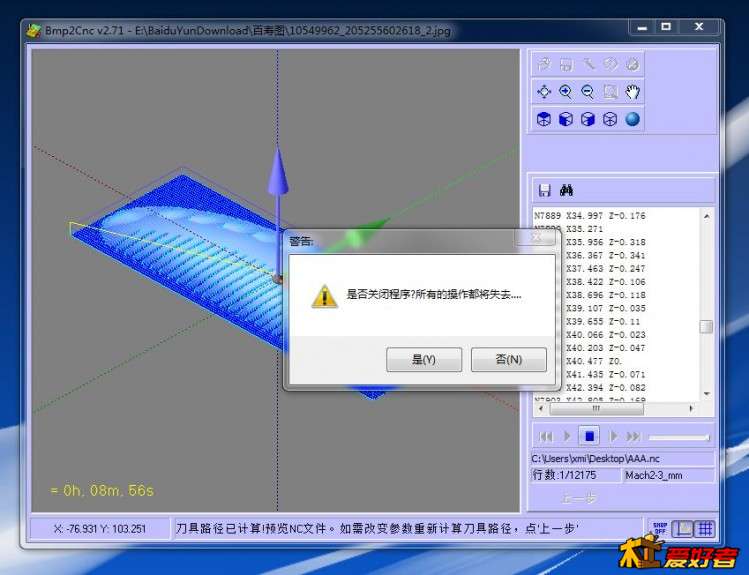

. R5 \' y9 s. c' U' `关闭软件，如果需要保存，可选择保存。下面进行反面的操作。

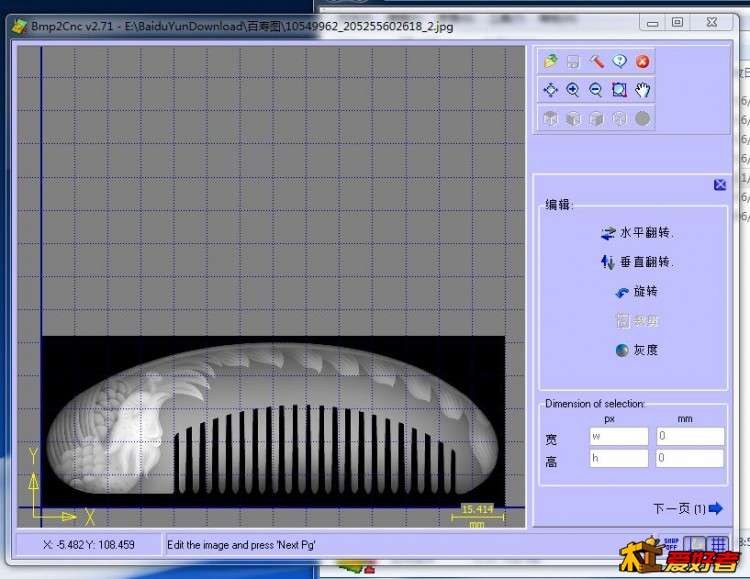

重新打开软件，选择原来的图片，设定一样的尺寸，点击下面的Edit按钮，弹出调整界面。

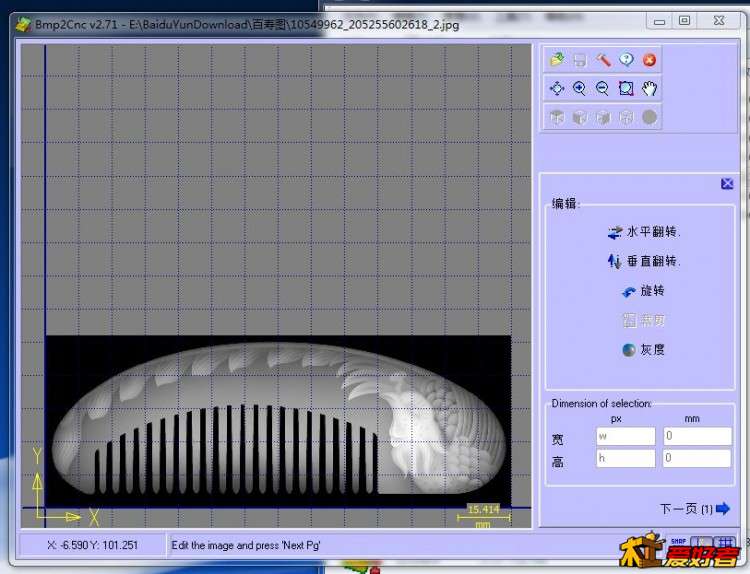

: b2 a. L& P: ]( l; X# `. P8 n5 m点击水平翻转按钮，然后下一步。
8 U9 Z- }' y0 i- r
核对尺寸。然后下一步。
+ h# D& r4 \0 b0 e: r1 H

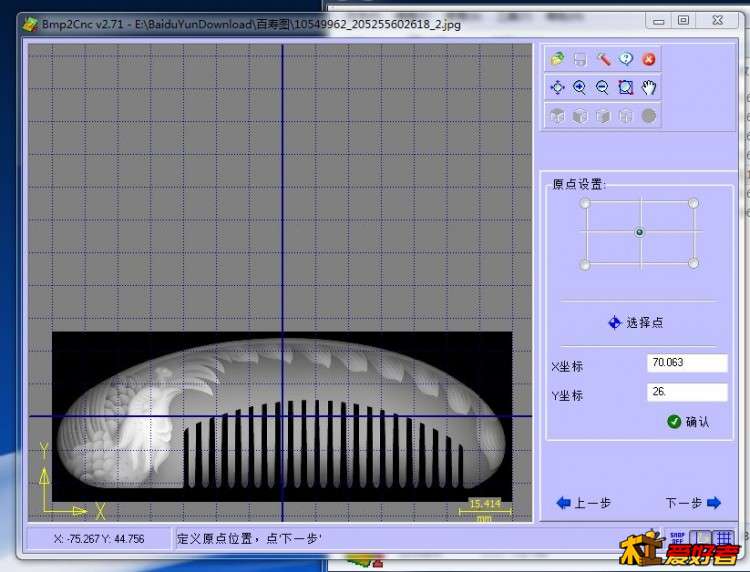

选择第一面一样的坐标，确认，然后下一步。
# A3 W# o$ \/ N  i$ M0 T4 U

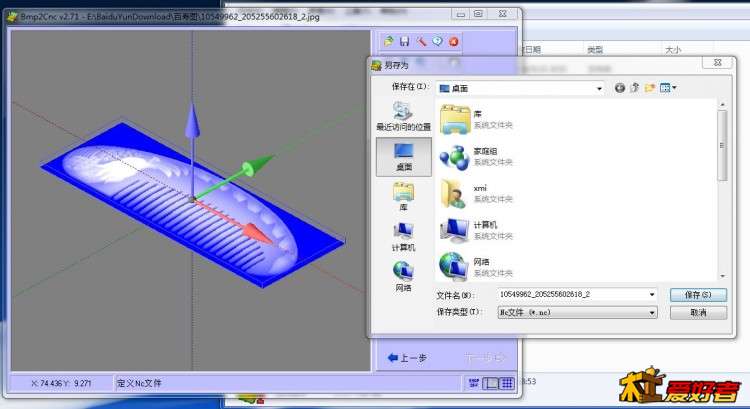

& I) }$ l7 Q; D% w选择保存的路径和第一面不一样的名称。重复第一面的操作，直到完成G代码的运算。
材料选择周边规整的，X方向2个边对刀中心为零。X一边加条状靠山，Y一边加条状靠山，用来保证反面加工的基准。
% ]" J4 B% u0 X好了，开始你的梳子制作之旅吧。

one486

aguo12346

一面搞好了，第二面已经开始了，雕好了看看效果怎么样

qjy_jack

看起来似乎很简单，软件 名字叫什么？

aguo12346

qjy_jack 发表于 2016-9-4 13:53
; n# x4 d  J0 }# a8 F& \0 t看起来似乎很简单，软件 名字叫什么？

9 u2 B' Q3 a/ i7 J, w+ O/ A5 e图片转CNC
' U0 J9 [, @/ U! p' _; R9 J! ~- n

WYCWHF

谢谢分享

591461974

下来学习学习，谢谢分享。

13873230053

这么牛逼吗，可以把照片做成浮雕吗

lee66

尺寸不能设置

aguo12346

lee66 发表于 2016-9-4 17:48
尺寸不能设置

设置一个尺寸，另一个成比例变动。
# E" h& p0 k+ v6 N

luoxuanfeng

有软件吗？

chou_a

可以输入jpg相片，但是不晓得雕刻出来效果怎么样？不晓得在吗模拟
6 Y+ y" |8 T; _* u4 v' v1 b

obeyli

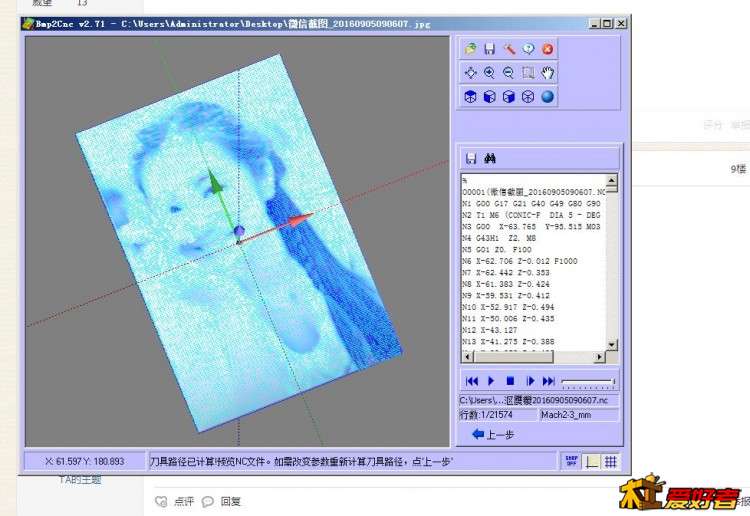

刚刚测试一下感觉可以  就是没上机

杜喜

4 I" @* ?' s6 Y' y) x! y2 I+ T' j: D

努力摸索中

謝謝，剛好這個軟件搞不懂
