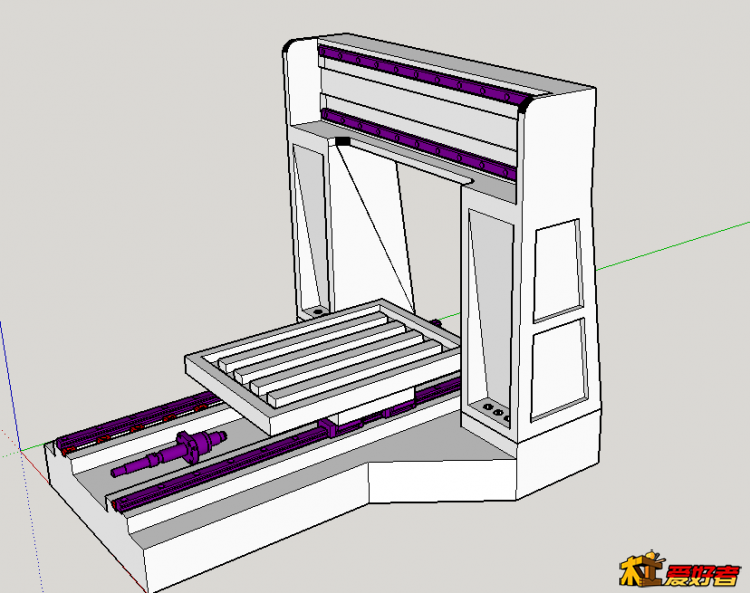

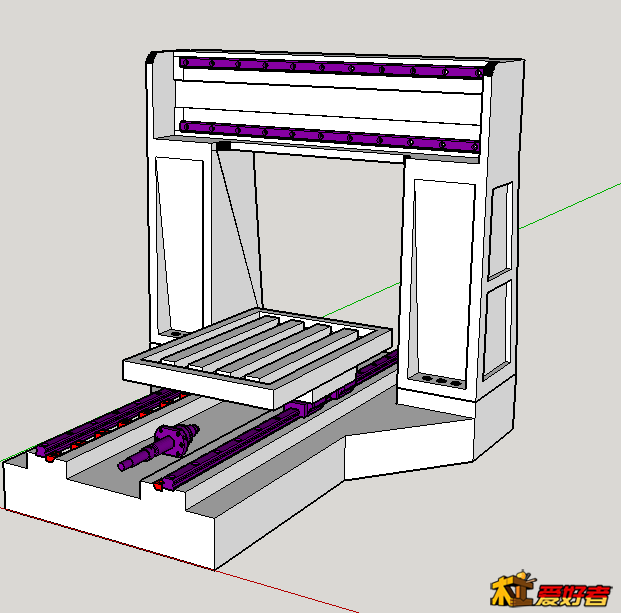

新手中毒 龙门雕铣机图纸 给位看官给评评

大个子猫

linss1 发表于 2016-9-6 22:51
. f8 W, b5 c5 U: x* q7 h4 g% O既然可以自己铸造，干脆做个强点的

关注这个机子很久了 就是太贵 没下手这才想自己做 基本配置和这个机器一样 用银泰20线轨加靠山   丝杆用 tbi 2005的磨制丝杆，电机用86步进  就不用伺服电机了 成本增高  以后升级  其它都一样配置 也用德玛吉加工  主要是没有这个机机的图纸 说以只能做个差不多的来玩玩

小恶魔

丝杠轨道打孔位置淘宝有，上银20方轨孔距都是60mm，基本都是标准件，你只要想好用什么型号的就行。我也一直有这样的想法，问题你找谁打孔呢，，自己打孔容易打偏，另外行程最好过龙门的方向大点，做一回就奔着做够用，30x60.或者40x60.这样以后基本都能加工了，丝杠c5研磨。电机套用闭环不进套就够用，一般20上银方轨。滑块淘宝全部用的是4列圆珠的hgh20ca，最便宜的。安装孔距是32x36.其实这个长期用于铣不是很理想，雕没问题。最好是用rgh20ca，这个是滚柱的，承载和耐用度大大增加。主轴无动力的。滑块螺母座必须加润滑管。丝杠固定座和支撑座要用角接触轴承。联轴器，找几个2手进口的。防尘不锈钢的。做梦都想有一台啊，哈哈，祝你成功，重量控制在700kg，淘宝配个小牛，自己用方管做个架子，移动很方便。另外丝杠用2505的最好。一定要用超图大师把每一个孔都画出来，后期变动小。要是加工便宜，叫我一声，一起做。但是行程不能太小。

大个子猫

小恶魔 发表于 2016-9-7 11:41
, ^3 B  `/ |. h/ l丝杠轨道打孔位置淘宝有，上银20方轨孔距都是60mm，基本都是标准件，你只要想好用什么型号的就行。我也一直 ...

可以 你的想法和我的想法基本一致 加工走我表哥的厂里加工  垂涎他那台大型德玛吉很久了  加工费可以省很多  丝杆和线轨可能会有改动  因为我想用来长期 铣 用  也在纠结是上86步进 还是闭环 还是伺服电机  空了去二手机械市场看看能不能淘几个二手拆机伺服
2 \3 ~; N* ]; n; g: v

小恶魔

大个子猫 发表于 2016-9-7 11:48
! _* X1 d( H+ r( E可以 你的想法和我的想法基本一致 加工走我表哥的厂里加工  垂涎他那台大型德玛吉很久了  加工费可以省很 ...

: ^/ E* b7 p( i, T先把图画好，先画不进电机位置，淘宝查闭环86套，我记得轴长都是33，直径14.然后就能话丝杠了，之后固定座和支撑座，然后淘宝加工丝杠。查下固定座和支撑座中心高度，我记得之前我画的，用的1605丝杠，重心高是25.要是用2505丝杠，重心高肯定不一样，看一眼就知道了，确定好固定座和支撑座的型号，就知道中心高度
, [# \9 Q- U9 R

大个子猫

小恶魔 发表于 2016-9-7 11:56
* i! x, K; [. Z先把图画好，先画不进电机位置，淘宝查闭环86套，我记得轴长都是33，直径14.然后就能话丝杠了，之后固定 ...

感觉太累了 缺少数据  也没多少时间去查  上班啊上班 养家糊口  有点爱好太不容易了

小恶魔

大个子猫 发表于 2016-9-7 13:52
感觉太累了 缺少数据  也没多少时间去查  上班啊上班 养家糊口  有点爱好太不容易了

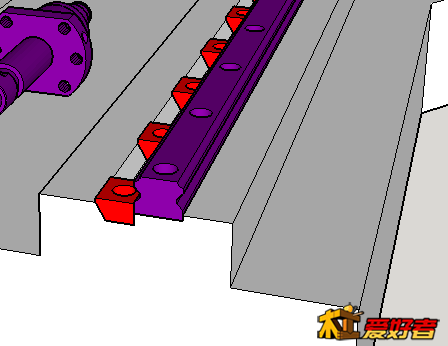

# M5 v* I# l5 M小轨道画的真标准，
. H# Y  L" t6 q) p+ J0 j- f

小恶魔

小恶魔 发表于 2016-9-7 16:13
/ {3 ?5 l# W. u1 R  A+ t1 l小轨道画的真标准，

你要什么数据我给你找，用什么型号的，x轴为为什么缺一块，y轴2个滑块间距应该在大点，

漫岳

linss1 发表于 2016-9-3 14:45
可以直接买成品机架，然后省下的钱，三轴买二手伺服

请教一下，二手伺服怎么接电控，再买个伺服驱动器么？那伺服控制器怎么接？也是接到控制卡上么？
5 c8 `( h+ ^" `, C

小样1122

我不懂的，我就想问问：是不是很多材料可以用亚克力板做呢？？这样轻很多的。
