手电钻开关如何接

有好木邻 · 发表于 2016-8-31 22:29:22

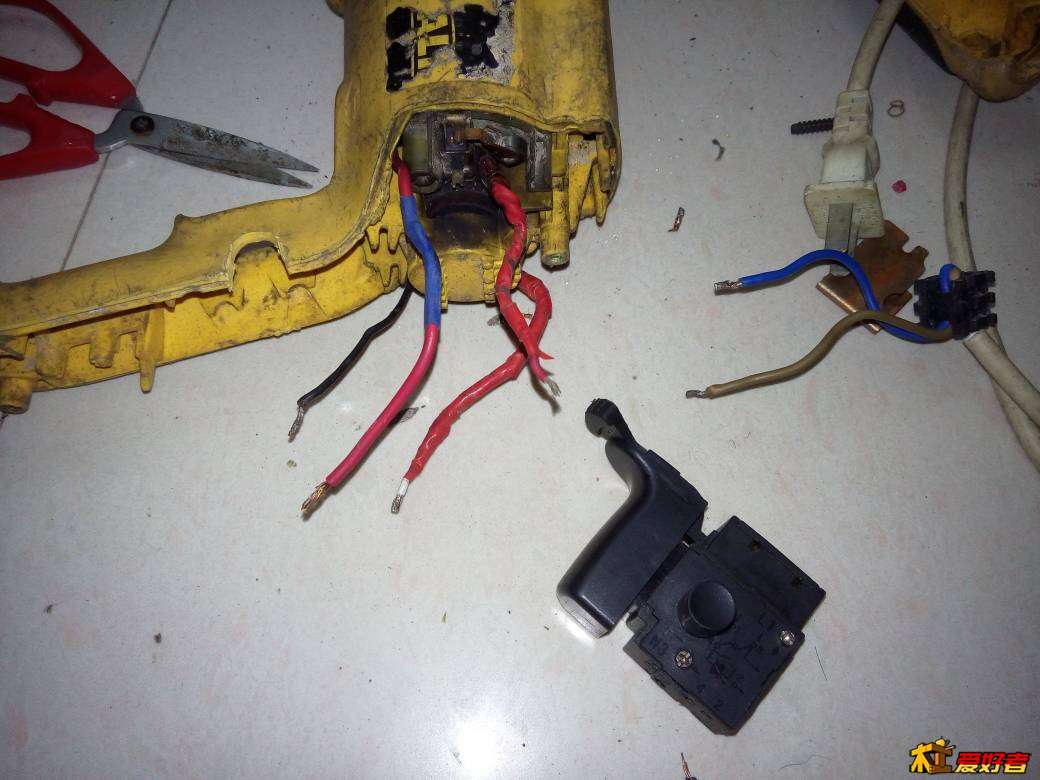

朋友拆了一电钻，换开关，但不会接，让我帮他，可怜我也不会。求大神赐教！

9匠姿 · 发表于 2016-8-31 23:33:40

先找到这个开关的参数。因为有输入正负极和输出接电机

jorack · 发表于 2016-9-1 00:01:55

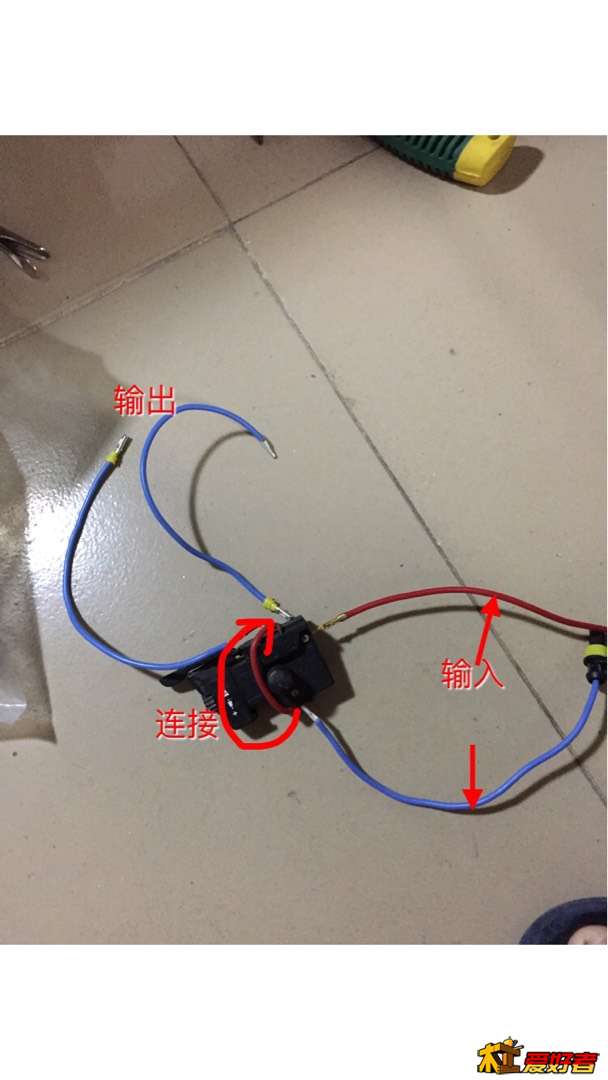

有两颗螺丝的是进线我这个是之前闲的没事自己实验出来的时间久了有点模糊还请师傅们指正指正

jorack · 发表于 2016-9-1 00:02:29

jorack 发表于 2016-9-1 00:01
有两颗螺丝的是进线我这个是之前闲的没事自己实验出来的时间久了有点模糊还请师傅们指正指正

忘记图片了

tu618 · 发表于 2016-9-1 00:09:00

本帖最后由 tu618 于 2016-9-1 10:16 编辑

开关上一般印有接线图的，刚才看了你的图，那接线图就在那个锁定按钮的右边，红圈那个就是，标有1、2、3、4的数字就是了，仔细看看就知道了。要不就拿去卖开关或者修电动工具的地方问问，一般会告诉你的。

wywy168 · 发表于 2016-9-1 01:02:23

学习了。

好渴酒 · 发表于 2016-9-1 11:18:26

电这东西，你要懂原理，拿万用表量一下，就知道如何接。反之还是另找人保险。

cmdsy · 发表于 2016-9-1 18:42:23

本帖最后由 cmdsy 于 2016-9-1 18:43 编辑

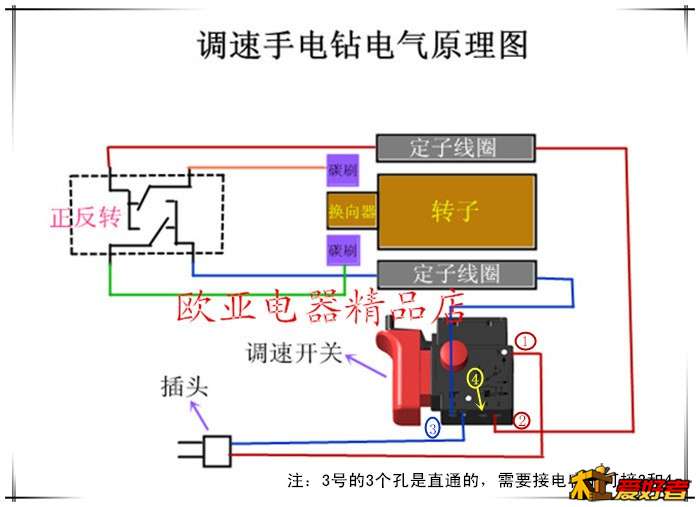

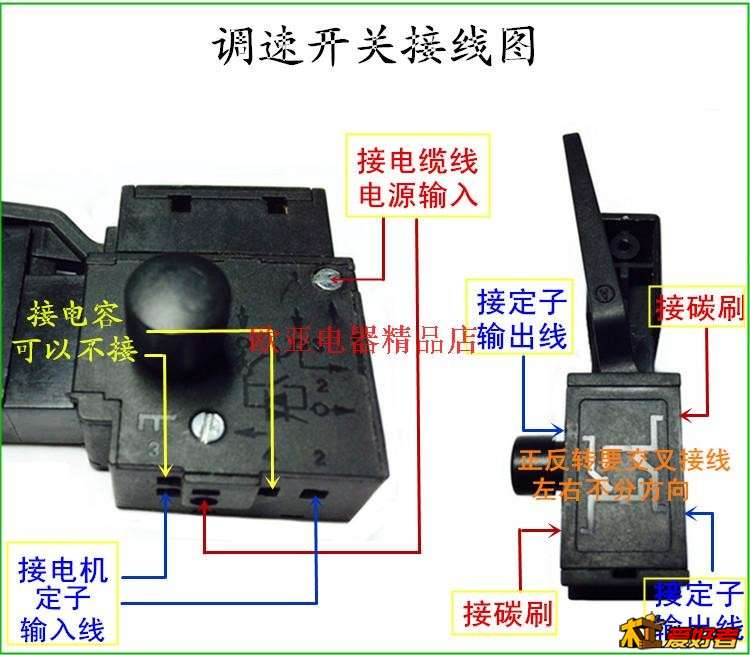

看了应该就会了。　　　（请无视那店名）

荔枝湾 · 发表于 2016-9-2 18:11:20

8楼无敌
