自制曲线锯，终于做了个比较成功的。

vancechn · 发表于 2016-9-2 21:51:33

糖醋小绵羊发表于 2016-9-2 09:17
9 k8 l/ R5 I- E. D如果设计把锯条方向旋转90度，加个靠山，那么应该可以切割比较长的材料。多功能了。

想过这个问题，不过本来就是曲线锯，所以锯直线就放过它了，哈哈。
而且曲线锯有一个固有的问题就是锯条在上下运动的过程中会稍稍前后移动，虽然距离1mm以内，正面锯问题不大，但是如果转90度锯就会偏移，如果真要锯我觉得应该用带锯更合适了吧。

vancechn · 发表于 2016-9-2 22:13:30

本帖最后由 vancechn 于 2016-9-2 22:27 编辑

大头鬼0071 发表于 2016-9-2 14:26; [9 Y/ t& A4 p" A3 l
这个应该是拉花锯，锯点薄的木板还行。不过创意不错，只是不知道这样锯条除了上下运动之外，会不会前后移动 ...

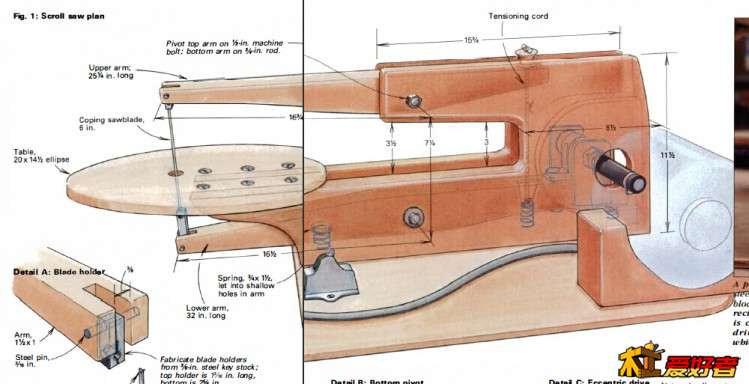

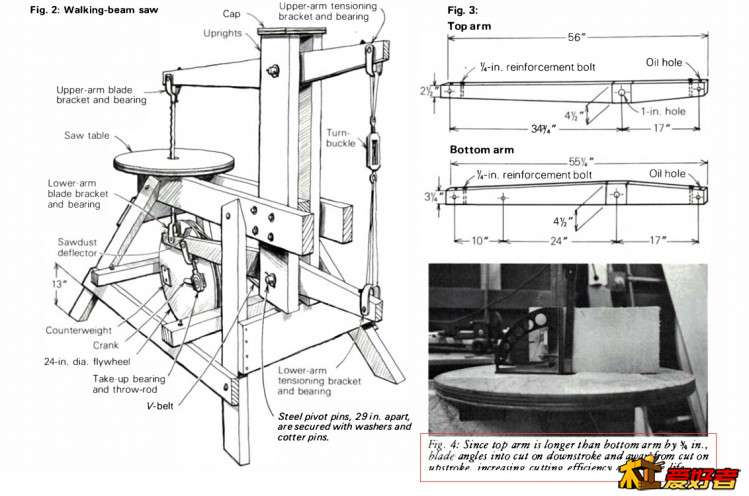

这个锯条在运动时前后约有1mm左右的晃动。我研究了一下国外一些制作的经验，介绍中有好多都有提到上臂比下臂长一点（约1.5-2%），原因是为了在运动过程中向上时锯条向后靠一点，可以减少无用的磨损，延长锯条寿命，向下时向前一点，增加下拉时的切割效率。

我是准备做船模用的，所以不会有大木料需要切，比较多情况下应该是用来切割4-6mm厚的木夹板龙骨，所以这样大小的比较合我的要求。775电机有不同级数的，我选的这个转速低扭矩大，外加同步轮变距，输出的扭矩应该是算够用。哪天不够用了再想办法

犁书 · 发表于 2016-12-16 08:12:56

锯不规则的形状好用吗？

vancechn · 发表于 2016-12-16 09:34:40

犁书发表于 2016-12-16 08:12; d2 w, l# t0 {9 r! p
锯不规则的形状好用吗？

试了一下，还不错，和金属的当然是不能比，但是家里自己小弄弄还是可以的。

wjsxy · 发表于 2016-12-16 14:24:20

听你的视频，觉得声音有点大，视频上运行每分钟多少个冲程？我粗略估计不到1000个。

我做的不用轴承，而是自己用特氟龙管做的轴套，锯臂转轴两边有特氟龙垫片，偏心轮是自己用木头做的，声音似乎要小一点。不过视频上的声音也做不得准，录音本身有加权。

vancechn · 发表于 2016-12-16 17:15:58

wjsxy 发表于 2016-12-16 14:24/ p: E" d9 H# C- j8 F* _  R7 Q
听你的视频，觉得声音有点大，视频上运行每分钟多少个冲程？我粗略估计不到1000个。  n2 N* A) j8 f; C5 Q
/ j: Z- X  E5 Y
我做的不用轴承，而 ...

应该远不到1000，因为电机是2800转/12V，我只加了5V，马达转速应该是1100左右，然后加上同步论变速，15齿变35齿，转速再降到只有1/2，预计只有500左右吧，不过比手动已经省力不少了。声音实际听应该是还可以。回家用手机测试一下噪声有多少分贝看看

wwt9999 · 发表于 2016-12-17 10:20:08

一木传情工作室 · 发表于 2016-12-27 10:55:24

好牛B,我做过没成功。

luweishenqing · 发表于 2017-1-14 08:50:55

楼主好厉害，你的电机和曲轴是哪里买的能不能发个网址链接，什么型号的？电源是个48v12AH的电动车充电器吗？

luweishenqing · 发表于 2017-1-14 08:55:48

楼主电话多少？

vancechn · 发表于 2017-1-14 23:25:44

本帖最后由 vancechn 于 2017-1-14 23:28 编辑

luweishenqing 发表于 2017-1-14 08:50) ~5 z: i3 o) m" r4 ]
楼主好厉害，你的电机和曲轴是哪里买的能不能发个网址链接，什么型号的？电源是个48v12AH的电动车充电器吗 ...

775电机，曲轴是冲击钻的偏心轮，电源是 5V/3A的，都是某宝上很容易搜到的，你可以直接找找看。

使用到的部件可以看我另外一个早期制作的帖子曲线锯V1.0

luweishenqing · 发表于 2017-1-16 08:45:30

锯4厘米的杨木板行吗

vancechn · 发表于 2017-1-16 08:51:39

luweishenqing 发表于 2017-1-16 08:459 ], X9 n7 H* s$ |' q/ s& K" h, Z) {
锯4厘米的杨木板行吗

这个太勉为其难了，15W的小线锯功率太小了

而且木结构的悬臂强度不比钢结构的工业线锯，锯些薄板还差不多，我主要是用来做船模锯龙骨用的，最厚不会超过5mm夹板。

luweishenqing · 发表于 2017-1-16 09:07:38

vancechn 发表于 2017-1-16 08:51$ r; t- \' p6 d, j: q7 l
这个太勉为其难了，15W的小线锯功率太小了而且木结构的悬臂强度不比钢结构的工业线锯，锯些薄板 ...

你的力矩是多大的

vancechn · 发表于 2017-1-16 09:39:45

luweishenqing 发表于 2017-1-16 09:07( j) G4 o6 ^5 C7 @" F
你的力矩是多大的

这个没有测过，也不知道怎么测呢。
