楼主: suncgy

设计32mm系统打孔器(不断更新设计)

[复制链接]
发表于 2010-6-14 10:53:20 | 显示全部楼层
 楼主| 发表于 2010-6-14 13:01:27 | 显示全部楼层

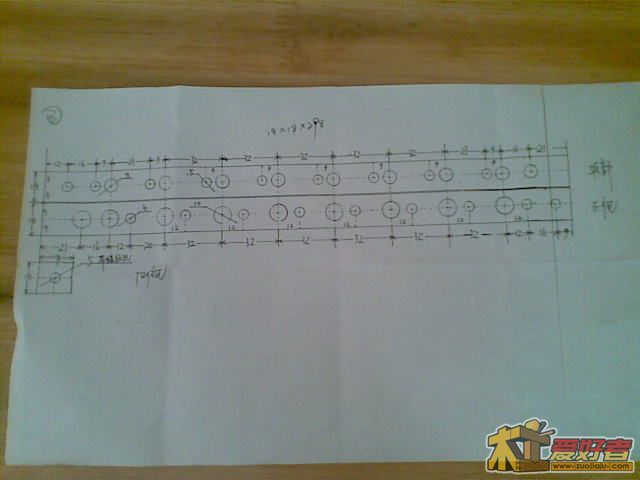

第三套图纸出来了,已经发给专业人士看看设计是否合理,有没有问题拉# T, Z$ ?9 t; D2 q
6 _! S% A) N& F7 Y' H8 C

: h9 T# k( ~* ?# @9 ]大家也来给点建议.4 x& z4 Y$ y6 ^- d/ N
 楼主| 发表于 2010-6-18 10:07:24 | 显示全部楼层
漠然回首,我有个亲戚是学机电一体化的,问了他,给他看了图纸,他说很容易,帮我加工,什么线切割,都是他们那自己用的,不对外加工的,精度能到0.1mm,外面加工5元一个孔,暴利呀;台钻精度能到0.5mm;这对于他们做模具的是小菜一碟呀.6 S$ S' U3 w: K  Y) F

! O, e% J& T, _' i这个星期去搞了/ T. e& b6 W, A3 I+ G  F
发表于 2010-6-18 16:17:50 | 显示全部楼层
台转不行,我用的是数控铣床,关键是孔与孔之间的距离绝对不能差。还不能左右偏。
发表于 2010-6-18 16:46:08 | 显示全部楼层
精度是个问题。    钳工怕打眼儿,车工怕长杆儿。木工就怕差那么一丁点儿
 楼主| 发表于 2010-6-19 22:23:22 | 显示全部楼层

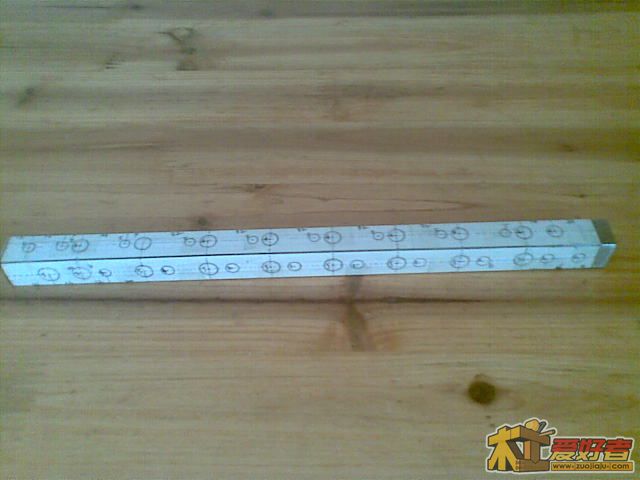

今天把料和图纸送过去了.线切割-快走丝,精度误差0.1mm,如果单干这么多孔,要一天,如果批量的话会好点,让我一个星期后去取货.
 楼主| 发表于 2010-6-19 22:34:47 | 显示全部楼层
哦,我把图纸又改了,增加了一个功能5柱连榫
发表于 2010-6-19 22:57:11 | 显示全部楼层
顶楼主一个,呵呵,越做越好了,木友之富呀
+ R$ t1 ]% r2 |" Z" w; ^" Y; O
 楼主| 发表于 2010-6-20 09:28:03 | 显示全部楼层
先看看做出来的样品怎么样?只有设计好了,再去寻找合适的加工方法,不然到最后,加工费上去了,还是不合算.
发表于 2010-6-21 11:45:36 | 显示全部楼层
学习了。准备中。。。
 楼主| 发表于 2010-7-1 10:33:22 | 显示全部楼层
8mm和10mm的距离上的两个对孔,8mm 的加工好了,今天打电话来,说:如果加工10mm的孔,很可能打偏.哎!现在只能做成5mm,6mm,8mm一体的打孔器了.
+ c9 |5 a0 i; z, _! L顺便问了下精度,就一个孔误差在0.1mm之内,别的都OK,周末去取了:)
 楼主| 发表于 2010-7-12 09:23:42 | 显示全部楼层

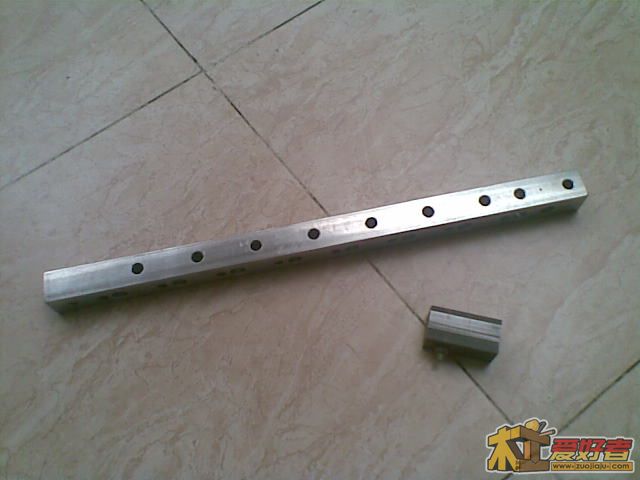

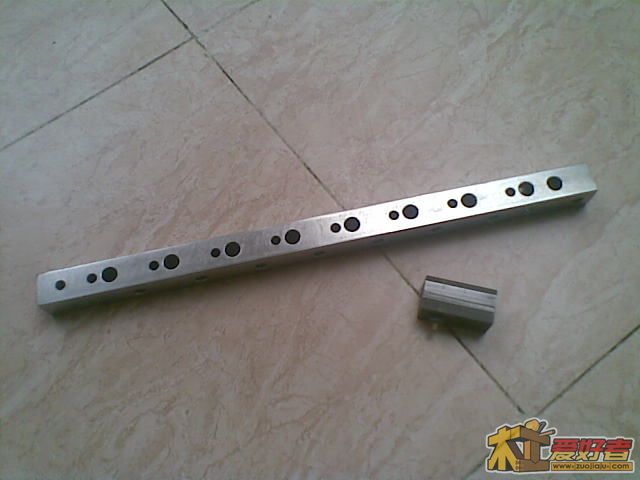

周末终于拿到了,线切割真的很牛B,误差为0.001mm  5,8mm的孔用的是线切割,6mm用的是钻头钻的孔,误差为0.1mm,也还可以,上图,等有空了要去配螺丝了,垫片看上去脏脏的,要抛光一下了
 楼主| 发表于 2010-7-12 09:25:15 | 显示全部楼层
可惜的是10mm的孔没打
 楼主| 发表于 2010-7-12 09:26:13 | 显示全部楼层
可惜10mm的孔没有打
 楼主| 发表于 2010-7-12 09:26:50 | 显示全部楼层
可惜10mm 的孔没打
