新手为了开工做准备

[复制链接]
 楼主| 发表于 2016-8-17 19:45:06 | 显示全部楼层

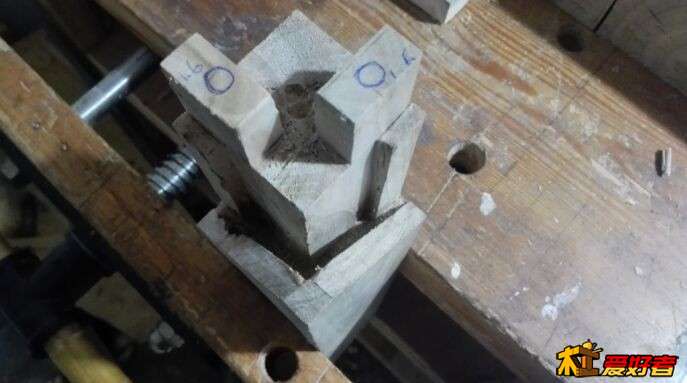

我要的是这种榫[img][/img]
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-8-17 19:46:42 | 显示全部楼层
这种榫9 S0 G. ?7 I' N6 e7 V
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-8-17 21:29:11 | 显示全部楼层
ahyj8888 发表于 2016-8-17 17:53
7 ~# p( m4 f; f. k" R请老师们帮着看看这个图,我要的是抱肩榫挂销束腰方桌,上面这个图好像八字肩挂销部分不一样

- H/ i$ p& f1 ^) S# \9 \4 C喜欢这样的挂销榫
* X8 }8 E! G7 ^1 k
回复 支持 反对

使用道具 举报

发表于 2016-8-18 00:28:39 | 显示全部楼层

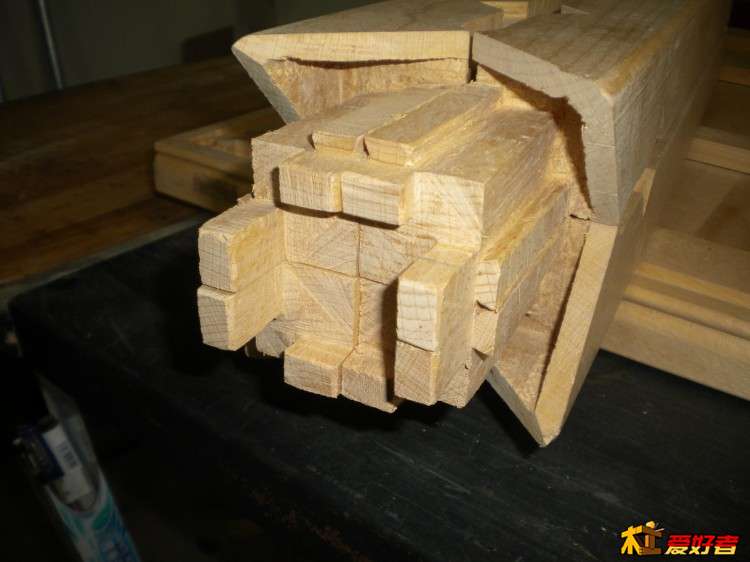

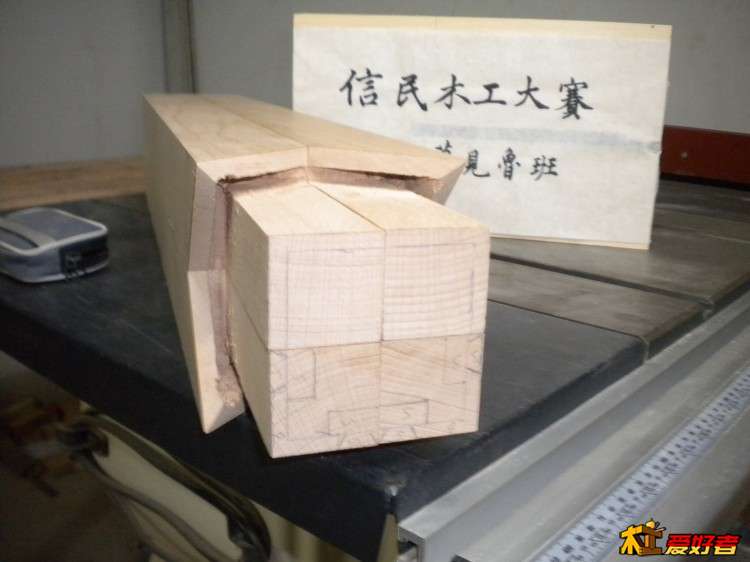

一些图,希望有用
: U. ]& [5 u. \$ N2 s5 O
比赛 002.JPG
比赛 020.JPG
比赛 009.JPG

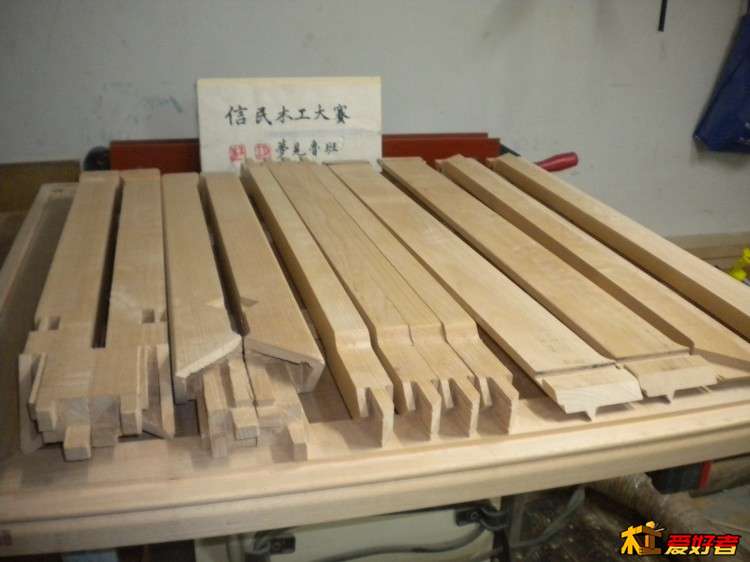

桌面刨光,全部构件 029.JPG
回复 支持 反对

使用道具 举报

发表于 2016-8-18 00:32:48 | 显示全部楼层
一些细节
1 m% Y2 E: i) Y+ L$ E3 U/ ^1 z2 w
构件与细节 021.JPG
构件与细节 020.JPG
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-8-18 08:18:56 | 显示全部楼层
本帖最后由 ahyj8888 于 2016-8-18 10:18 编辑
& t$ E: b7 J* o! u9 i
梦见鲁班 发表于 2016-8-18 00:32
" Q: w1 y9 q) |. l& k6 u6 i  b6 p一些细节

  s1 \! r5 u6 P* O( o! }# Z" l$ ~谢谢,细节非常好,对我的帮助非常大,图上面尺寸从上往下是10-8-6CM么?榫的尺寸看不清楚了,腿料是多大的,连接桌面的榫头是多大的、罗锅枨是多大的?再次感谢!8 A5 u- |3 ]2 v8 Z& Q! m$ k7 R
回复 支持 反对

使用道具 举报

发表于 2016-8-18 22:23:34 | 显示全部楼层
ahyj8888 发表于 2016-8-18 08:187 [% G) ?- u3 c0 ]3 a! X& G' E
谢谢,细节非常好,对我的帮助非常大,图上面尺寸从上往下是10-8-6CM么?榫的尺寸看不清楚了,腿料是多大 ...
2 V+ R4 A* k8 c. A$ o2 \% @+ B' b
有几位木友询问尺寸,高78公分,桌面宽96,大边厚40毫米。桌腿下料56毫米,挖马蹄后主体50毫米,束腰宽8公分,嵌入桌面4毫米,厚度25毫米。罗锅枨30毫米。3 |! H1 T" v" B! m9 y, v  M
回复 支持 反对

使用道具 举报

发表于 2016-8-18 22:26:38 | 显示全部楼层
ahyj8888 发表于 2016-8-18 08:18
6 ~5 X6 L; Z: f6 k! ]: R, y谢谢,细节非常好,对我的帮助非常大,图上面尺寸从上往下是10-8-6CM么?榫的尺寸看不清楚了,腿料是多大 ...
+ Y! U- R( Z4 Q& e  Z8 s: T
抱肩榫的具体尺寸,第一张照片都标示清楚了。如果您的料子再大一些,到时适量放大即可,可以变化的。
) k7 d" Y( N( Q
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-8-19 14:53:48 | 显示全部楼层
我在等凿子的到来。到时候画好线,发给你看看你给指导一下
