木榫定位器

S910811 · 发表于 2010-6-11 10:08:39

没看明白~！
说说用法
最好发图片

S910811 · 发表于 2010-6-11 10:08:45

没看明白~！
说说用法
最好发图片

wolf911 · 发表于 2010-6-11 10:17:13

细节细节

dy7762 · 发表于 2010-6-11 10:32:34

看了N遍，想了N久，还是不明白。

细雨清风 · 发表于 2010-6-11 11:04:10

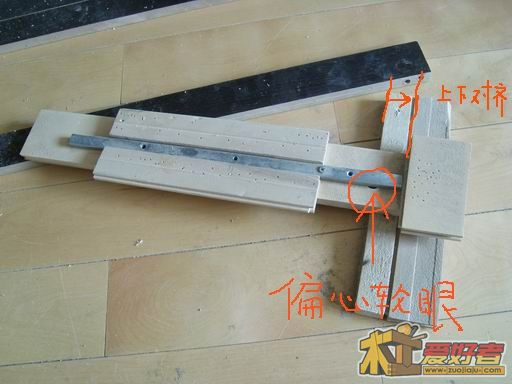

临时用木地板边角料做的，干完活扔了，只好用原图解释，把长短靠山对齐就可以打板材的平面3合1螺丝座眼，图中圆圈内的眼是打偏心轮的，（去掉铁条）

把板材立面卡在铁条处，打3合1的立面螺丝孔，孔距可根据需要垫木条调整

harjin · 发表于 2010-6-11 11:54:46

本帖最后由 harjin 于 2010-6-11 11:57 编辑

有点费解,最好有三合一的实际安装图片.

南木匠 · 发表于 2010-6-11 12:08:38

你摆个造型不行啊！！

myart · 发表于 2010-6-11 14:31:50

我以为只有我看不懂,看来很人都看不懂啊

细雨清风 · 发表于 2010-6-11 20:16:08

哈，一个不小心弄复杂了，要不回头从钉一个？

www2012 · 发表于 2010-6-11 23:29:45

建议新做一个，原理、实践？

qweewq · 发表于 2010-6-12 20:53:45

没看懂干啥用的。

jf3640 · 发表于 2010-6-12 21:34:10

建议新做一个,制作，使用过程通通上图

hlh800 · 发表于 2010-7-11 10:37:21

看懂你就笑了

马头琴 · 发表于 2010-7-15 07:16:36

确实看不懂

建造师 · 发表于 2010-8-2 15:56:00

拿块板子比划一下不行啊
