现代木工工具雕刻机的入门知识

mgz1

3 T) W5 V% Y% S) U/ j; }

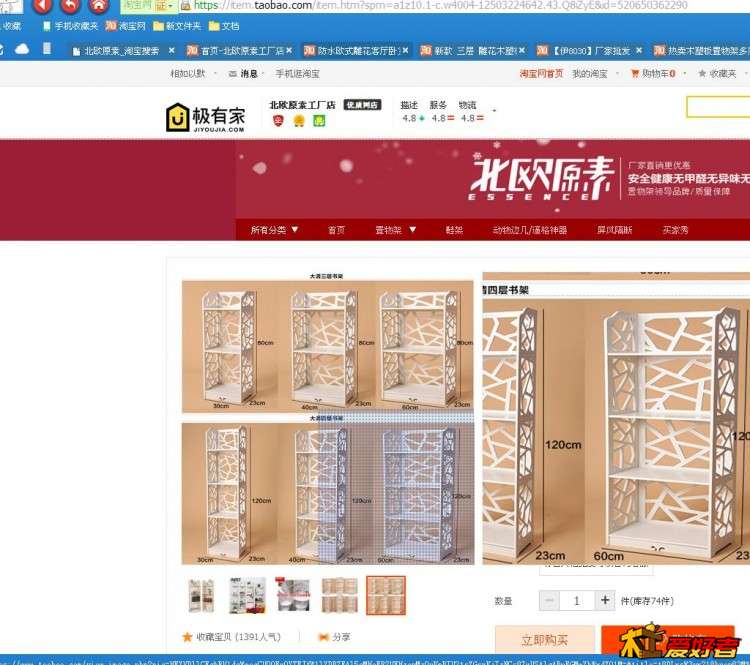

  前两天我姐姐相中一个浴室置物架，问我能不能做一个。
% b2 m* i4 A* _0 E: X9 t  这在我看来是非常简单的事，就算是图纸也简单
* O' q8 a+ U. D4 b; `: F+ d: I5 E
: \0 P% z& W' y$ X5 ^) v; \5 _( z首先画出大体的框架。
# J4 e! ]+ r; g; g8 z' ]/ Z8 e

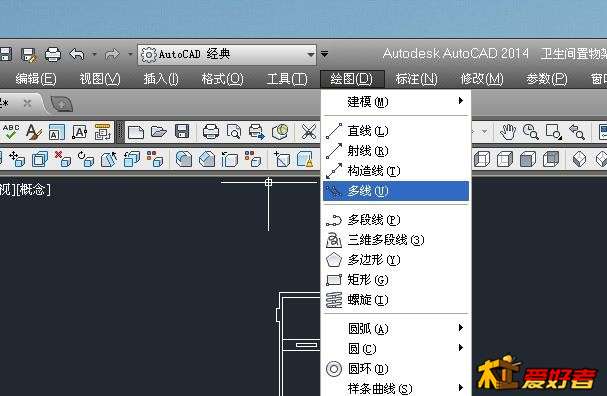

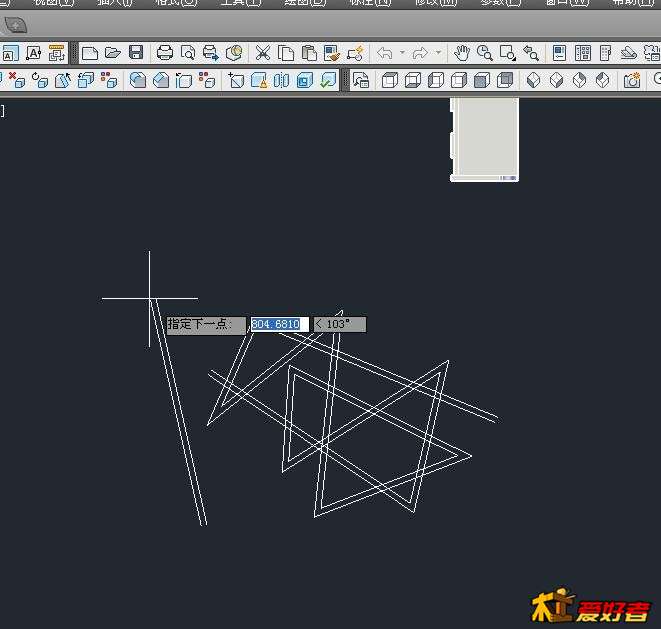

( B# e$ x" h! ~ 至于镂空的图连图片我都懒得在网上找，直接绘图-多线，调整画一条线出现两条线段

1 [8 e% @& a3 C( ~/ D

0 y! {, z: U- D" T就是这样

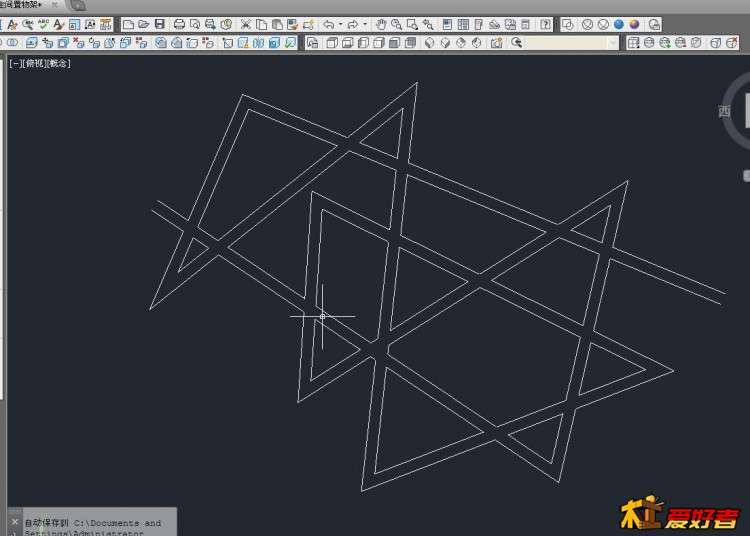

把该切的切掉
) t/ F# X6 {1 m7 b2 ?+ }$ q
7 Z! |+ J% i0 R# \这就行了，

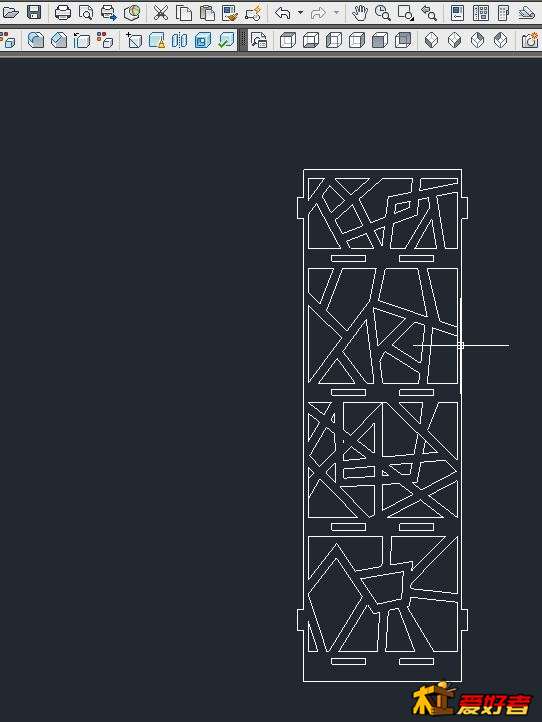

" N1 F6 M0 O1 G, a& O; X# R假如嫌自己作图做的慢，那就直接在网上找镂空的图纸，放缩大小放进预留的空间里。

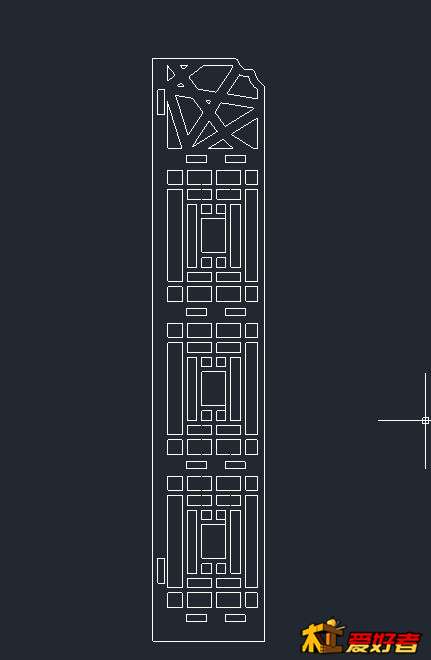

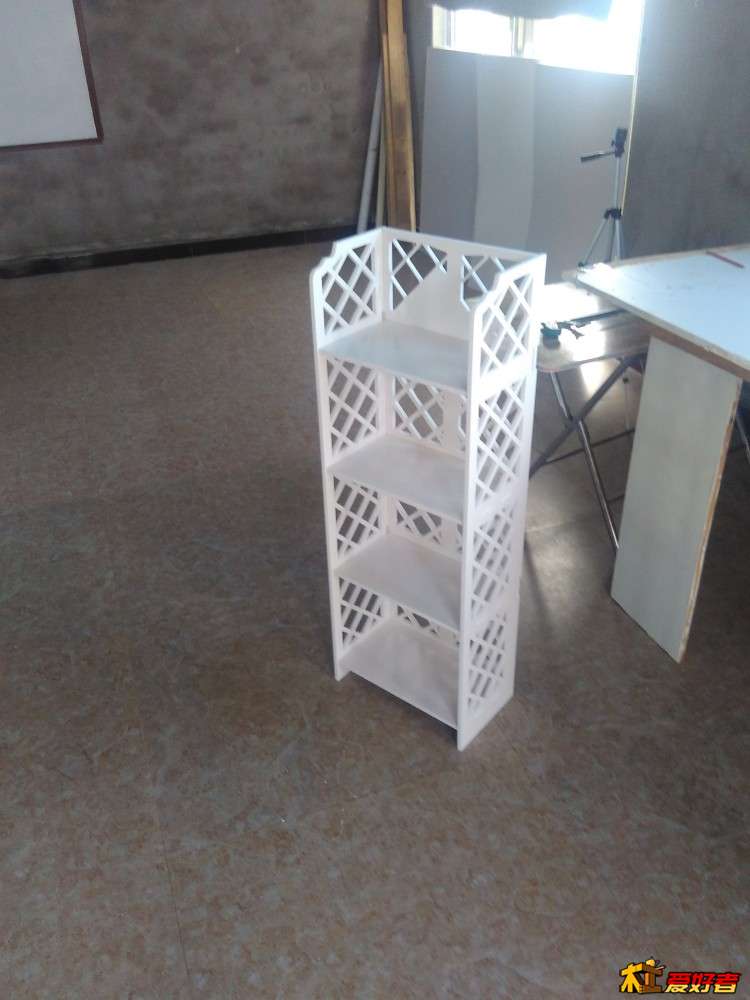

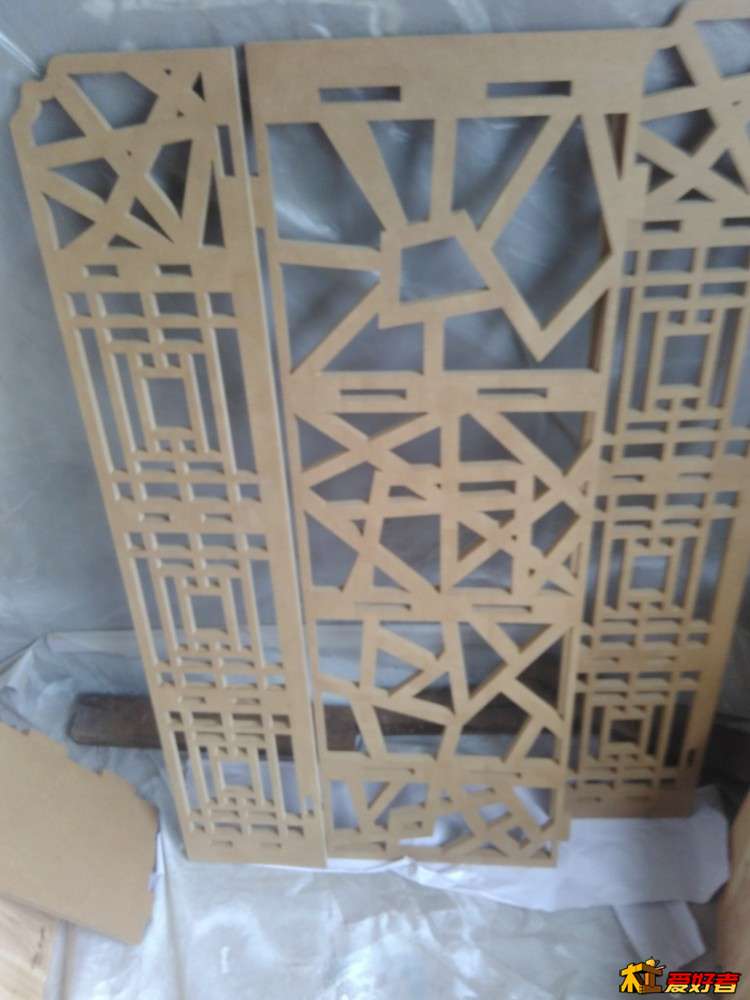

; I% ?. ^; {( Y这是我随便画的。

然后自己想加进去点整体的东西
! |/ N& q1 `0 K6 q9 B
不要在意好不好看，我练手玩的。

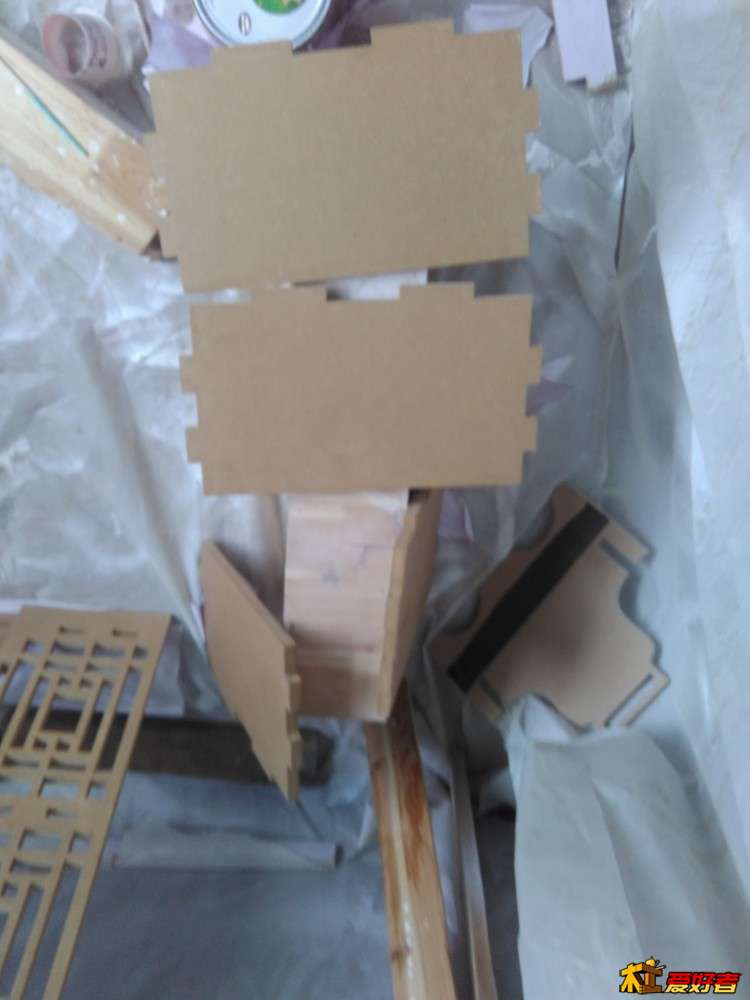

mgz1

* Y1 h; b0 R0 i+ ^  D4 T* l
  j4 P2 L* u' v' V) b; X: b0 l做完之后才意识到二个纠结的问题，第一个就是镂空的孔太多太少不方便清洁，第二个就是材质用的不对，应该用木塑板的，密度板切割后要喷漆的，但是空太多太小漆喷不少去。

) q0 o7 |2 V) _8 l0 `$ J- G   发完这个之后我就要骑着我的电动三轮车去本地市场看看有没有这个东西，昨天我在淘宝上找卖木塑板的店铺只有一家剩下都是卖成品的，然后又在1688上找到一家 ，拿两份价格报价单做相互参考。

5 X0 {7 n* A9 N4 Z/ J7 T

2 a; H6 K0 }9 Q! w, D) k
8 |8 D# e4 b/ P& f4 n  最好我能在本地找到店铺卖的，不然只能网上采购了。
. p8 S, D4 |6 q- w: G

笨鸟飞

坐等更新

libear

很详细。
" [* I% X% O: |" d+ U

mgz1

相如以默 (17:25:48):
木塑板现在能选的是多少厚度和密度
8 x2 G- f: j: Q5 q- [. het_feigery (17:26:11):
请亲简单说明下需求:
1、要什么样的厚度？
( N0 b, H1 j" A& {$ r' f8 u2、要什么样的密度？
3、大概需要多少数量？
% A0 j5 N9 p" J4、是否需要代裁剪加工？
5、需要用在哪里方便我们给亲提合理建议？

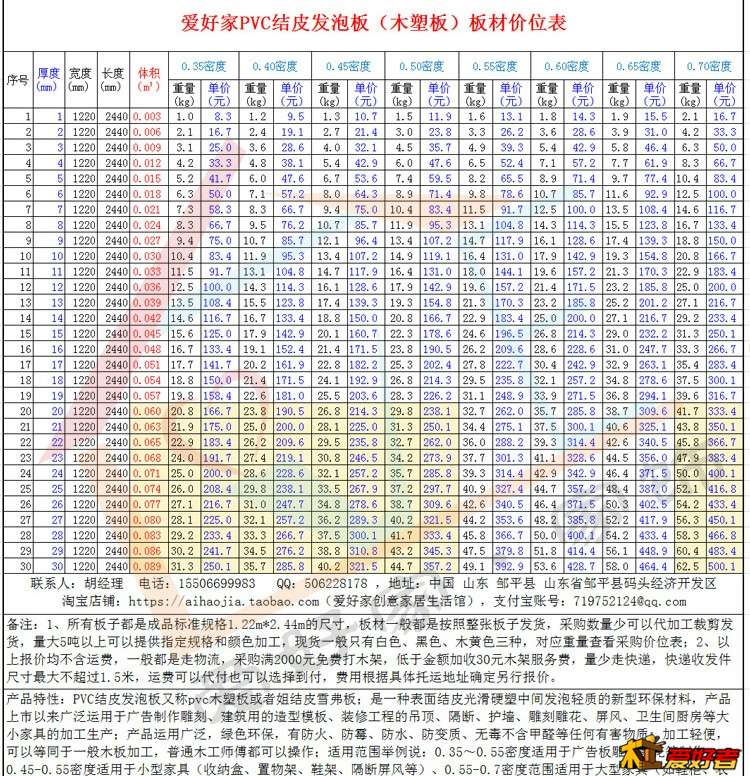

亲可以看一下我们的详情页报价表介绍~

相如以默 (17:26:52):
也就是说上面你那里都有对吗？
et_feigery (17:27:35):
+ a+ f0 p0 Z5 A基本上都有现货
' r- {( c% b+ D( V' p  ?6 @具体亲选择报过来
给亲查库存
相如以默 (17:29:55):
0.4的 3 、5、10、15 各一张，然后3的厚度木黄一张，10
et_feigery (17:30:18):
木黄色现在没有现货
相如以默 (17:30:48):
1 X, d8 n1 y) n# S那就算了， 再加一张10mm的吧
et_feigery (17:30:58):
: [1 k" J9 v1 `1 T3 a' \( u这么少不裁剪整板需要另外加50元木架费
或者需要裁剪成1.22*0.8规格好发货
, s& i8 L& M4 F8 O6 C' x) b货值满2000免费木架
相如以默 (17:32:28):
裁的话需要30 不裁剪需要50？
et_feigery (17:33:07):
裁剪不用加了
+ \& p5 H3 `9 ^  X1 g2 p+ h: P; \代加工才适当加收加工费
+ @* W: s* R% Y! {; R0 m相如以默 (17:35:19):
明白了，
. S0 x1 `; f7 r) x( _! ket_feigery (17:35:27):
嗯
相如以默 (17:35:53):
; @0 L/ q5 D" C$ v0 {我应该拍几件？ 还是拍一件你改价格？
et_feigery (17:36:11):
6 h. C* v% n- ^" {我给亲算下
相如以默 (17:36:18):
0 f3 K% j7 e( Z9 U# D  S  n/ O再加一个2MM的
+ d! M* v! z) |/ ^& a0 m9 Y- }et_feigery (17:37:43):
亲裁剪还是打木架
相如以默 (17:37:52):
裁剪
et_feigery (17:38:14):
& [7 u8 w1 _4 B  \另外走物流运费到付
% Y% L/ `# ?" i! b; k* a) g相如以默 (17:38:21):
4 L; L: t! h1 f( ]' ]0 X* Q行
$ F5 m! |( H# |et_feigery (17:38:36):
, e/ l7 s& W' Q量少一般有安能或者百世汇通
( O5 q" v$ @0 x& j, L5 n相如以默 (17:38:57):
物流 ，这东西走快递 太费钱了..
, ?: N2 R; g( u9 L! C3 jet_feigery (17:39:21):
我给亲查一下亲要的各种规格是否有库存
这两家都是小型物流，收费都比较低
相如以默 (17:42:29):

et_feigery (17:44:36):

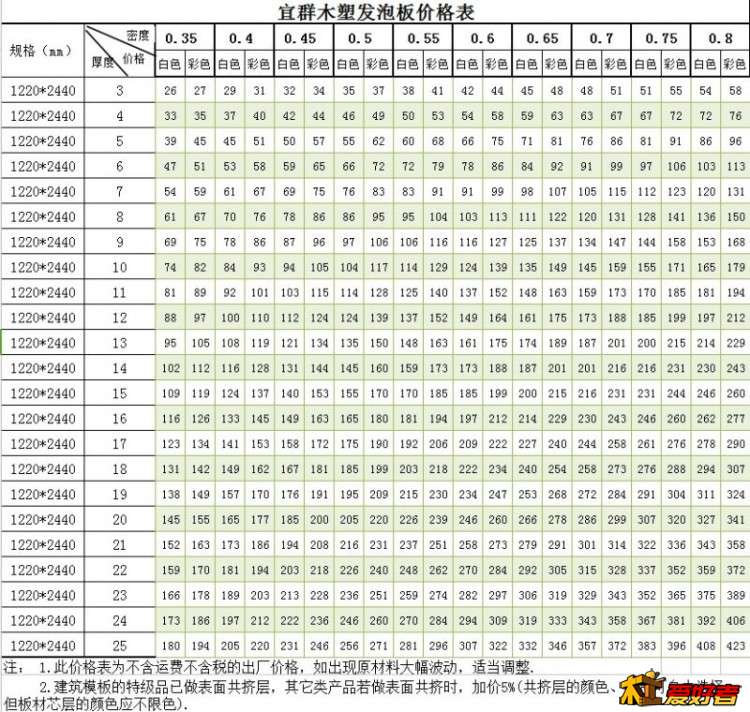

2、3、5现货密度0.5，10、15的密度0.45现货。亲看是否可以
# P4 z2 h, W& c" G8 _! J量太少，量大特别给亲安排生产。
相如以默 (17:44:58):
可以
- o+ d' m2 \! A/ v$ c; Bet_feigery (17:45:12):
; R$ u5 G& f# N0 |$ j- l好的，稍等
相如以默 (17:45:49):
彼此，我也想要大板不裁剪，但是这种材质我没有接触过，只能这样弄
et_feigery (17:47:08):
$ ?1 ^4 N1 r% g  N' j( o& ^: S嗯，明白，亲先买回去尝试下，量大批量再谈50张可以定做厚度，300张可以定做特殊规格尺寸。
相如以默 (17:48:14):
我下单子应该几张
  W* D; X/ c9 Vet_feigery (17:49:47):
. L* _' o5 c8 A* m& L# G+ }' a23.8+35.7+59.5+107.2*2+160.7=494元
. O6 O" ^' k5 O* ]- c0 ]亲拍16个我改总价
【爱好家 木塑板 PVC发泡板 结皮雪弗板 发泡雕刻板 密度高 硬塑板 】http://b.mashort.cn/h.ZPmqOO?sm=06465b
请仔细查看是否为阿里集团旗下网站的网址，防止被钓鱼！
5 ~8 v6 n" T1 t4 fet_feigery (17:51:45):
+ ^6 ^' `/ X% L9 c" s0 N亲，请核对一下收货地址哦～
8 g, i5 N% K3 X- A& N8 G------------------------------------------------------
1688那个大量才搭理，我这种几张的小量那就敷衍了， 聊天记录我就不发了

mgz1

   采购就是雕刻机的后半延伸，没有材质雕刻机就是一个死物，用钱是可以解决这些问题，但是资金真的富裕那就不用买雕刻机自己做了，想要什么直接买就是了。

5 E: X$ C! H3 _. e% Y. b( N    1688和淘宝的区别在于，1688是工厂的平台，它的特征很明显就是价格比淘宝偏移，但是对起订量非常有要求，对于新的东西不了解市场行情，不仅要在淘宝上看看，也要在1688上看看。

mgz1

http://www.zuojiaju.com/thread-575923-1-1.html

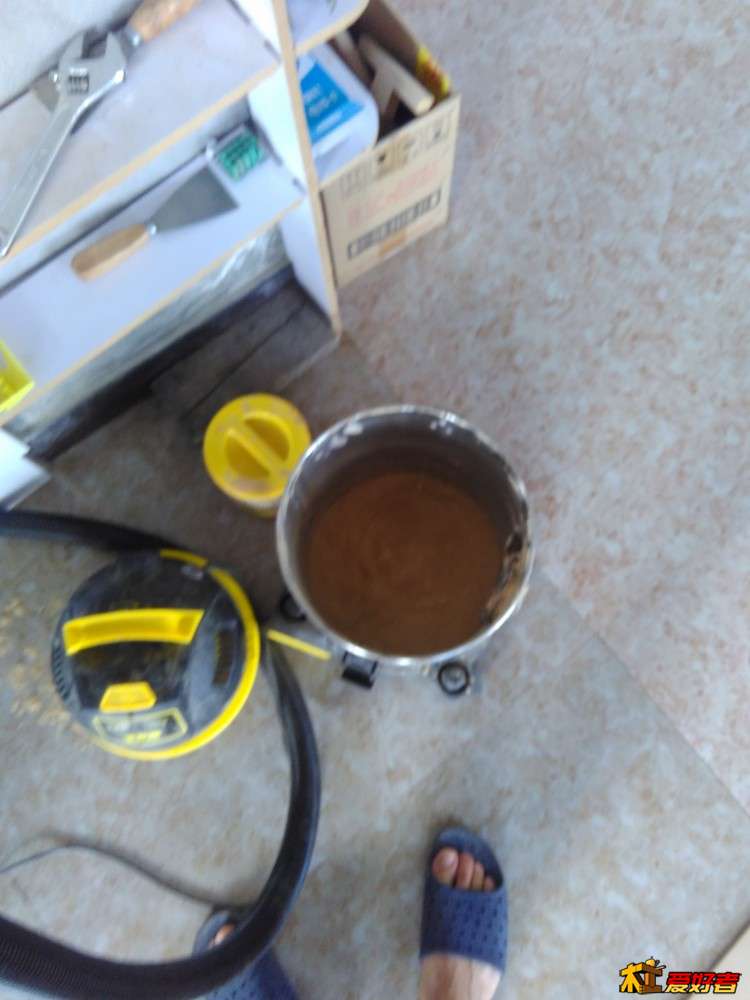

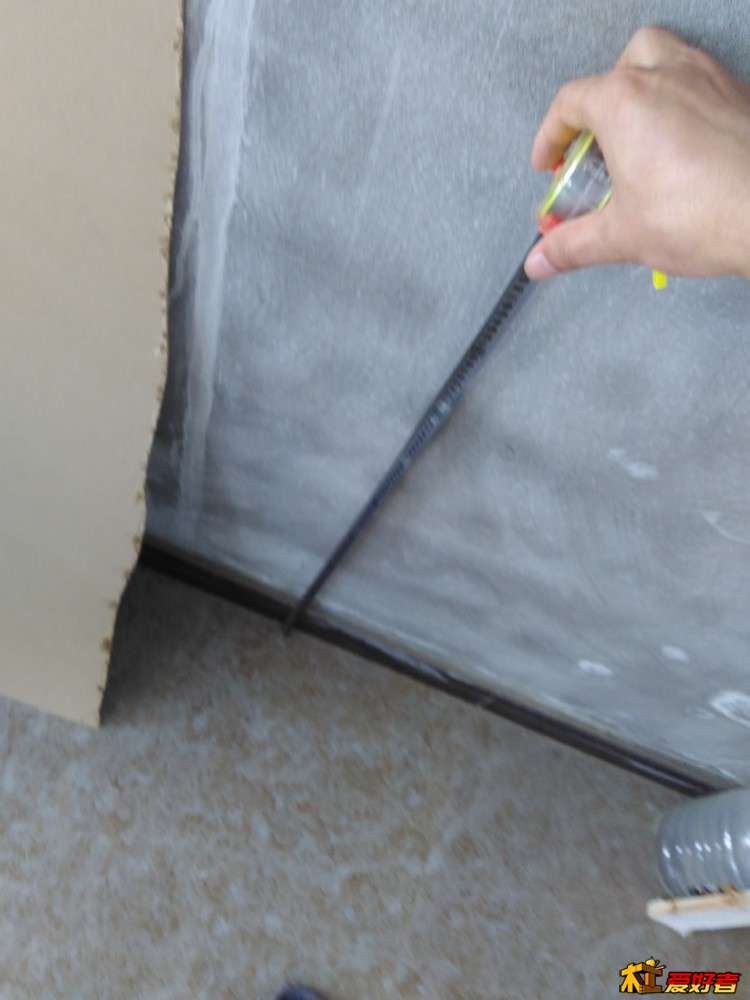

    这是我弄的简易吸尘，倒木灰尘进垃圾桶的时候灰尘乱飞很麻烦，所以我想做一个倒灰尘专门用的木箱。
" o" w5 Q( T- O" d7 R+ F- W     今天发的内容就是这个东西的制造过程

mgz1

; C7 L' ]. {' ?6 ~9 D3 ]' G" J

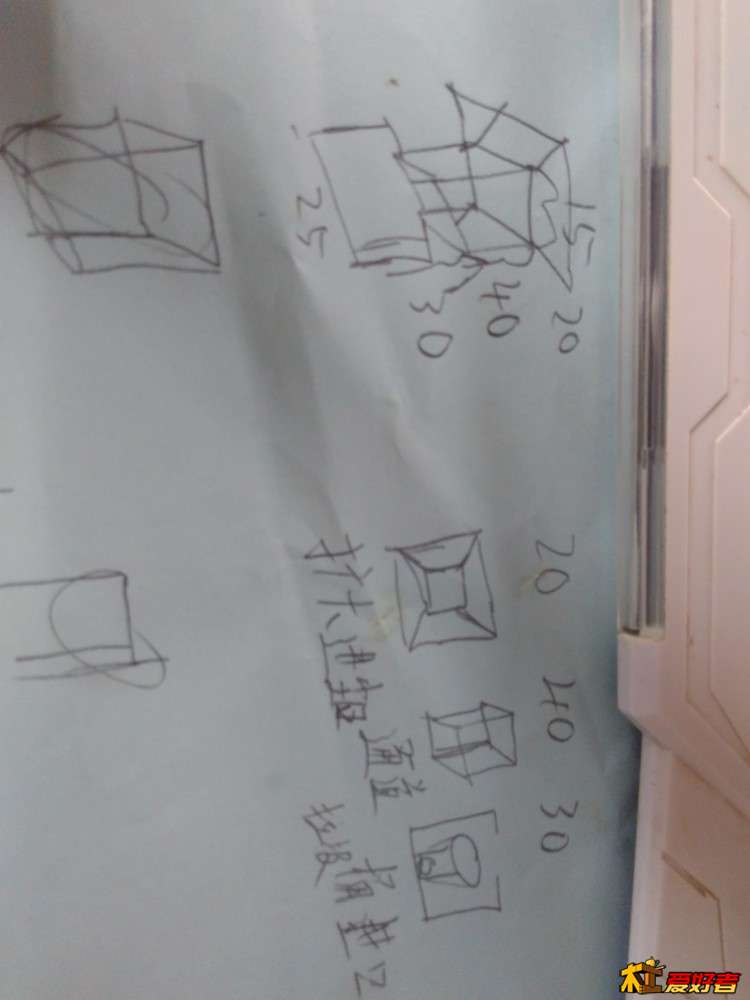

* ^  j# i9 D' k" V& Y  首先，这个东西本质就是一个漏斗，上面要大于吸尘器桶口，中间面要小于垃圾桶，下面要大于垃圾桶口，中部的通道和垃圾桶直接不能落差太大，下面起支撑上面重量还有方垃圾桶的空间。大概就是这样

------------------------------------------
9 o+ D" J% D2 b; A! x9 W  t  这里有个地方要注意一下，就是数据多少和实际物体给人的感官是不一样的，就如同我前面做的沙发墩一样，数字看上去很合适，但是做出来给人的感觉就是别扭。

% V0 _. K. R" _, b+ N: ^
6 P$ j* c) ?& n% J我估算下实际要做的这个高度，这个东西要适合我自己的身高，因为是我自己要用的。

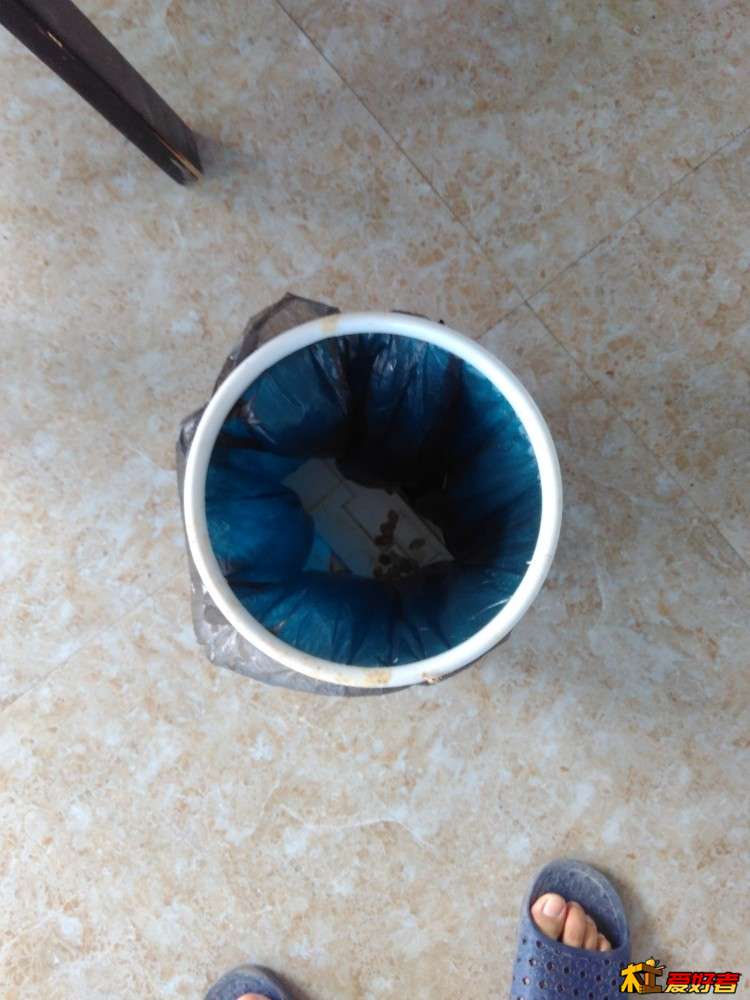

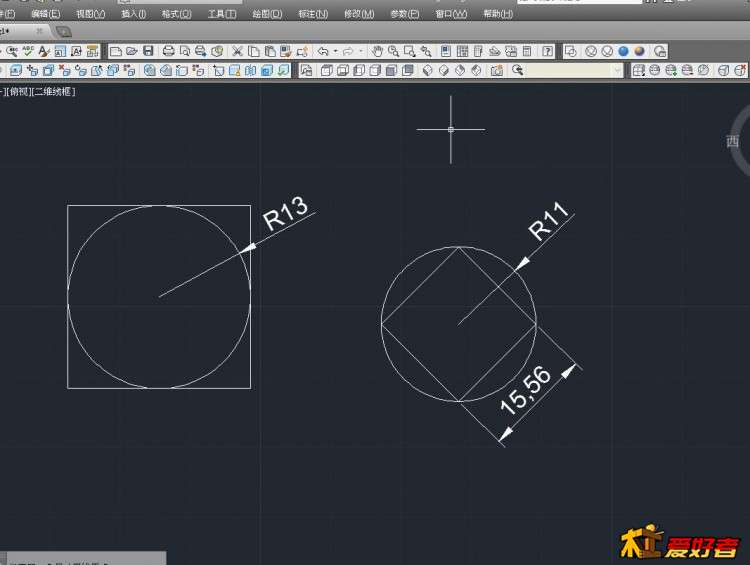

   先测量实际物体的数据， 垃圾桶的内径口是23cm，外径口是25cm，所以先画图纸标出大小

$ x9 Z! D9 _  I0 J2 I 内径设置小一号和外径设置大一号就不用解释了吧。

% ~* n' ~- ]5 I) M5 U垃圾桶的高度是28cm高度我取值30cm，虽然有2cm的高度缝隙 ，但是上面设置的内径口本来就小，而且下面还要1cm后的地板 缝隙会在少1cm。所以下面是是高度30宽度26下方是正方形的左、右、后、下 四个面

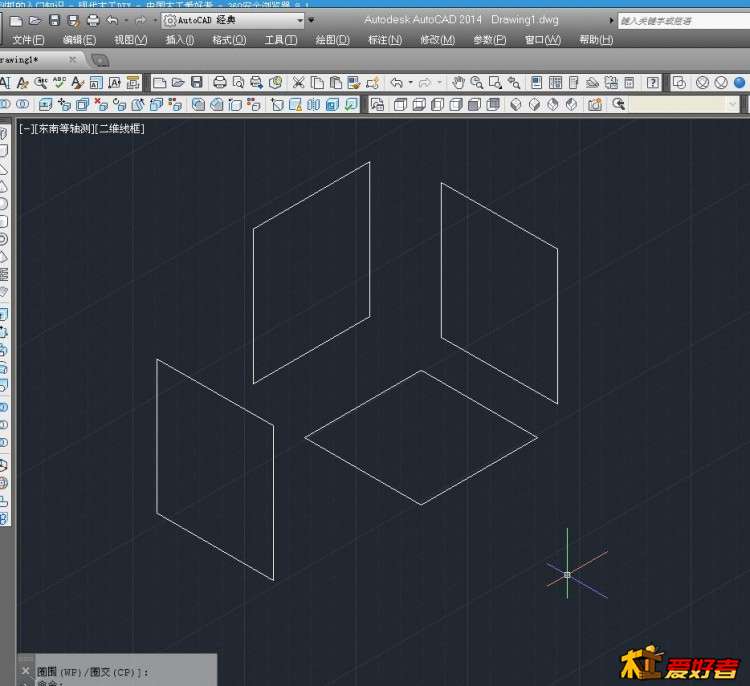

就是这样
8 ^# F6 R2 s7 b1 Q; r) G6 I
! x  I9 z) c! {+ E/ v

9 l3 t0 ^+ r" V, n5 E

mgz1

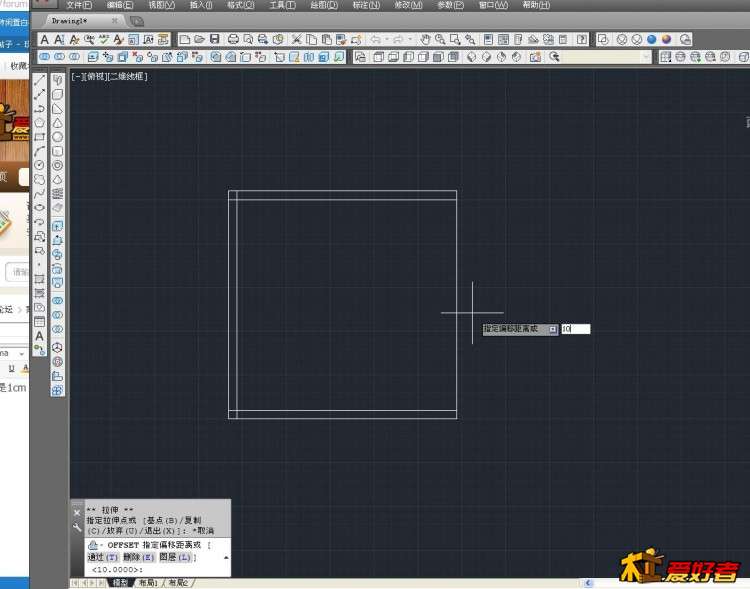

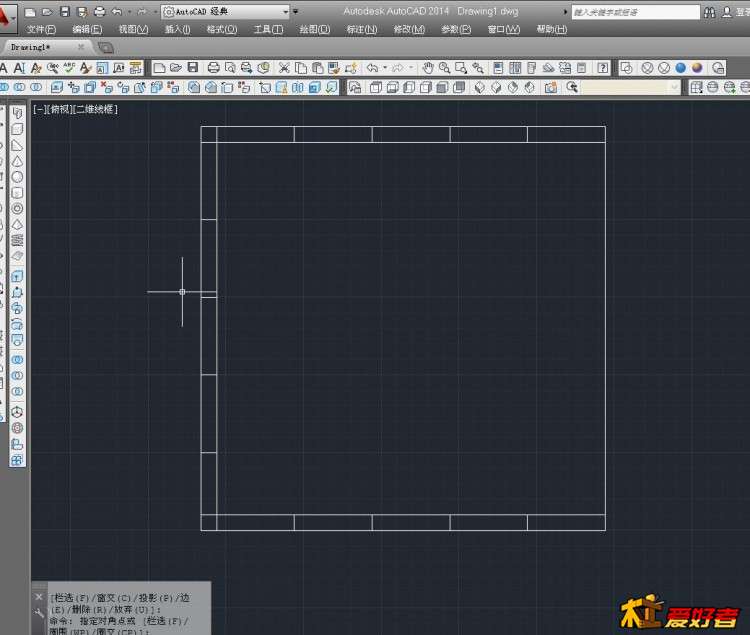

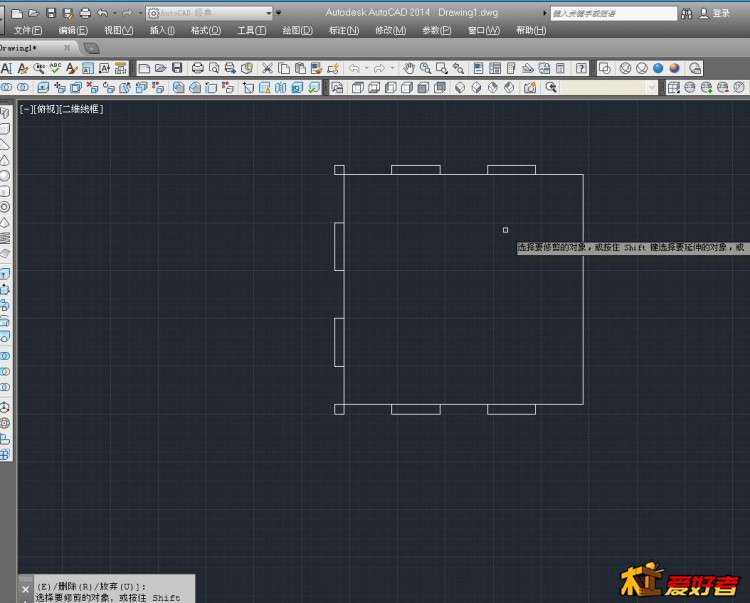

厚度是1cm 那么通过偏移 做卡槽的线
开开槽 多宽 那就根据自己的习惯和喜好来自己弄了
9 k' d# f1 S/ B# L( i/ o

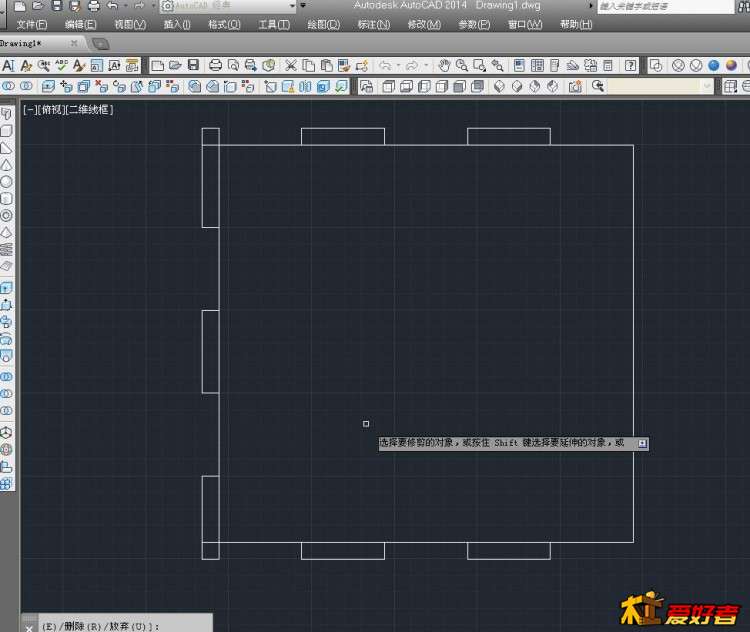

删除不必要的边
6 u  C7 r& u( r' {* F8 b; ^  o  w
这个时候要留意下 预留1cm 重合的部分，那个是三个面接触点不要多切和少切，这里我选择保留底面板  上面的侧板都切掉。

# k' X. o# v" Z$ Y" Q* ^; _弄成这样就会出现边角无法保留的状况，只能再改
1 L# Y% X  r+ G: M' ^5 ^, S, o# p
这样就可以了，修剪返工图纸是很正常的事。
7 U2 T! B0 I- f

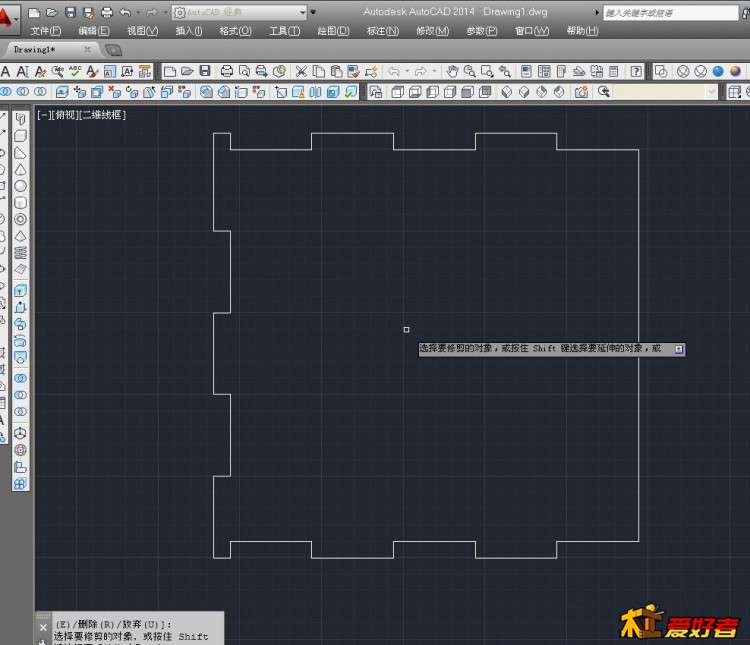

4 k" o, a1 ?- J- e( p9 B2 H# ^这就是最后下板面的图形了。
6 k- z5 ^  d1 y

mgz1

6 j+ B% ~- F; _% _; ~0 A$ h4 J

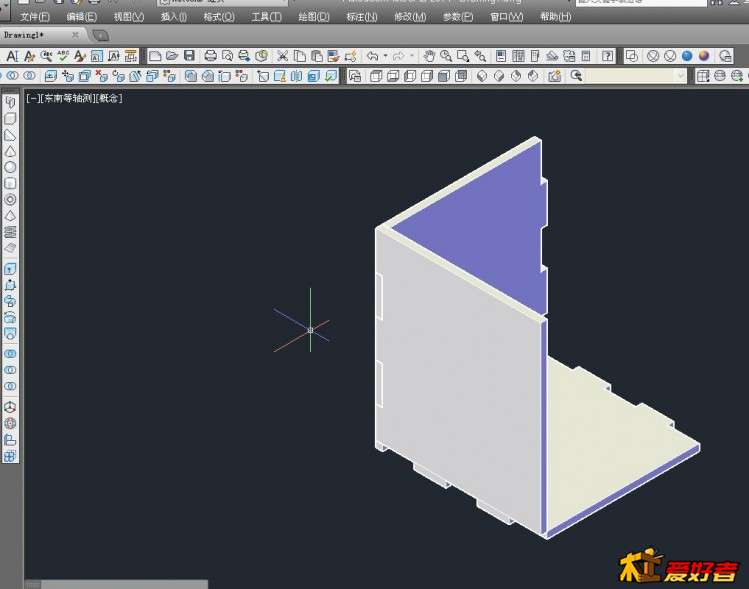

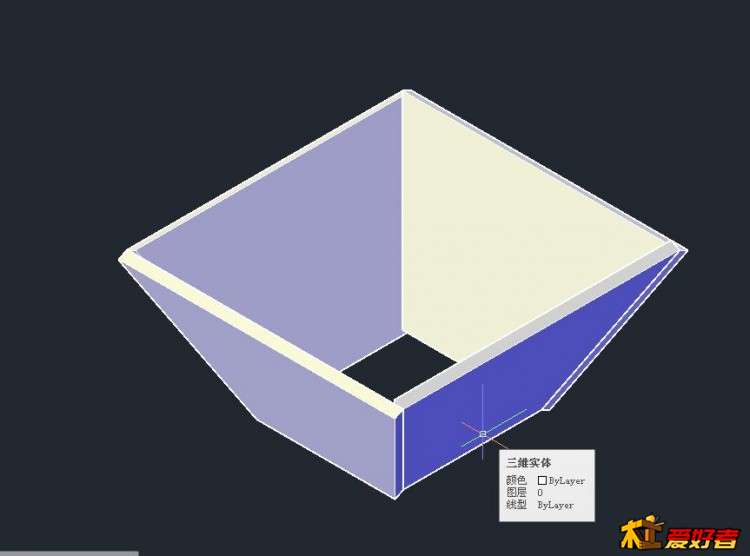

做好之后就要做成立体组合看看是否有问题。

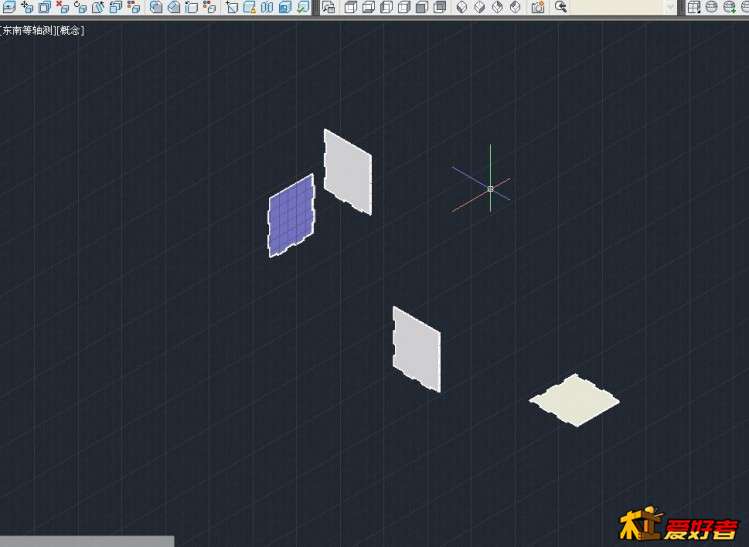

' s. E2 k: r3 x1 s1 V6 e- p面域 然后拉伸1cm

$ b; ?( \) T- c, `
/ z3 ~! h, _# R, ]" U/ M6 z2 d1 Q) s7 S+ C

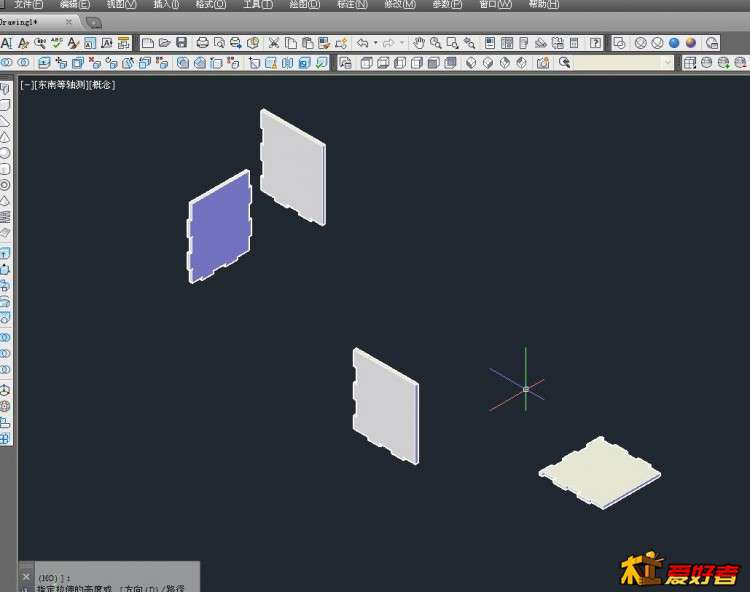

+ y5 y/ z3 W6 f) Z0 E侧面的下槽弄错了 要改一下

) P, y6 X$ l8 X" _! \& M2 ?

mgz1

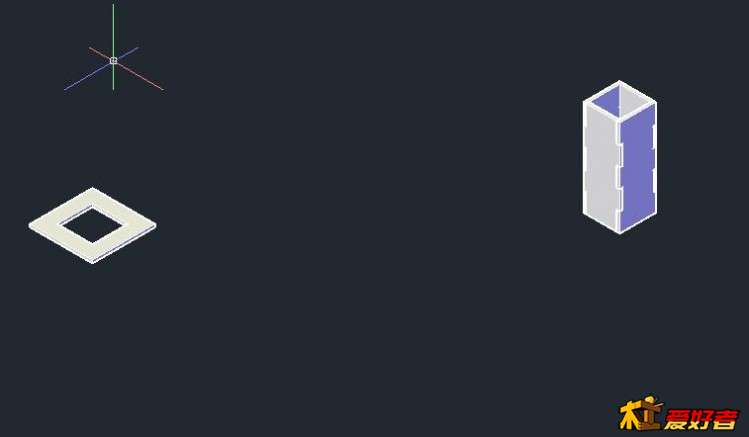

弄到上部分的口麻烦了
" }2 l: R) S9 e4 y' |2 C

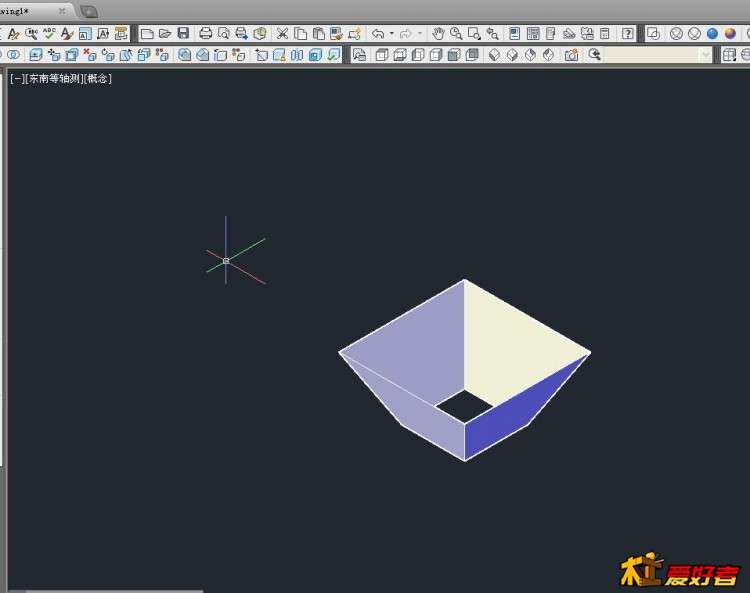

这必须要切斜面的。我有一个45°的刀头 ，可以做好之后修下边， 所以我需要内口的边长 外延出1cm就行了
4 {$ z( L- f1 b" W& b3 J
, O8 h5 w* ?% @$ z! i不过这东西的图有点难画，很纠结是否要用CAD做这个图，不做没有大碍，做锻炼技术。


---------------------------------------------------------------------------------
/ k' E9 d& V4 e0 {9 e2 S我突然想倒到垃圾桶里有灰尘可以喷点水就解决了，那么这个东西就不用做了、，，，就当练手磨技术了。

mgz1

自己做的

birdpar

楼主既是爱好生活之人，也是有心人，不厌其烦的将经验贴出，谢谢

xiang9

楼主看见 可以加我微信QQ吗？微信QQ同号 1422836890
+ f- J1 ^5 Q3 T* B* ?' {9 A; t

mgz1

xiang9 发表于 2016-8-29 16:43
楼主看见 可以加我微信QQ吗？微信QQ同号 1422836890

9 D( d4 |) p* z3 w; q; t5 e5 @+ \加了 微信
