如何做成一比一的图

笨鸟飞 · 发表于 2016-8-8 00:19:45

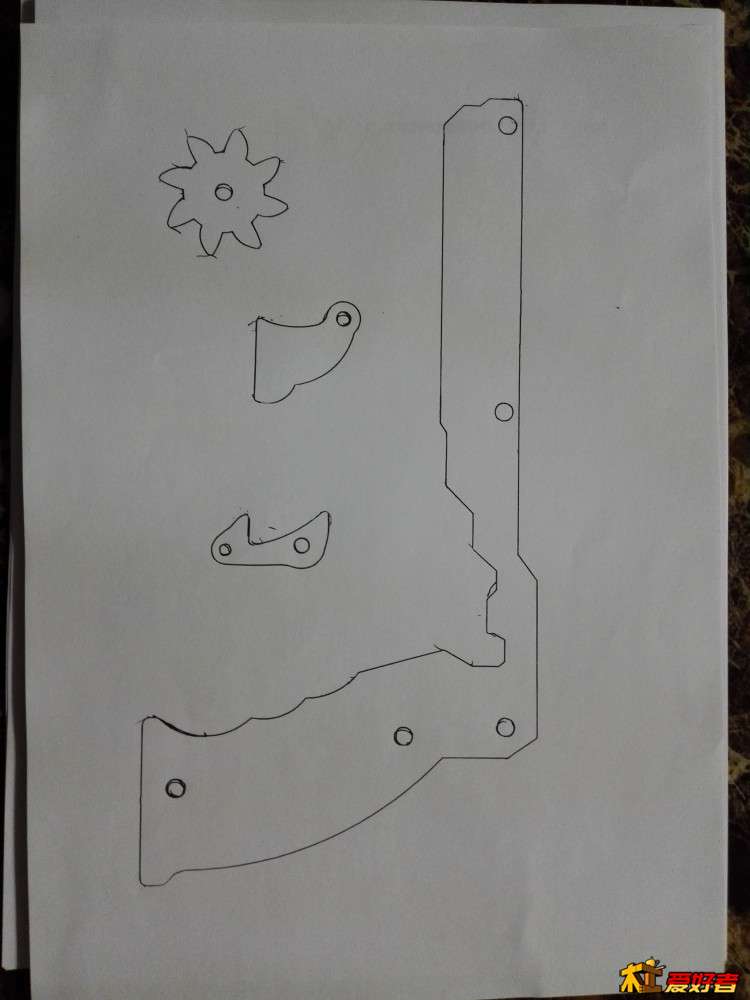

给孩子做枪玩，其他的部份都有了，就这差这几个元件，这个是从实物上拓下来的，请教如何才能画出出1:1的，CAD图，只要有图了就可以自己用激光机切出来这个较长那个枪管前面部份的实际是2.5CM

noedar · 发表于 2016-8-8 07:21:07

扫描，描线，出路径线，上激光

sinoark · 发表于 2016-8-8 08:41:46

为什么一定要CAD的？如果必须CAD，标好尺寸我帮你画一个

毕方吼 · 发表于 2016-8-8 09:02:26

扫描，然后CAD描一遍

笨鸟飞 · 发表于 2016-8-8 09:54:32

毕方吼发表于 2016-8-8 09:02 , o8 V5 L, ]3 h8 l! z' x ^
扫描，然后CAD描一遍

我用手机拍的描后缩放误差大

笨鸟飞 · 发表于 2016-8-8 10:21:48

sinoark 发表于 2016-8-8 08:41
6 Q. L; {0 Q. i, v% C' E0 {! F) Y0 i为什么一定要CAD的？如果必须CAD，标好尺寸我帮你画一个

能教我一下如何描这图么主要是尺寸缩放后能一比一

丨毁灭丨 · 发表于 2016-8-8 14:00:53

本帖最后由丨毁灭丨于 2016-8-8 14:02 编辑

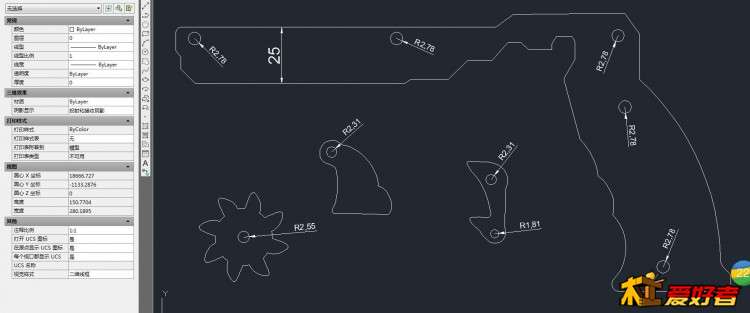

简单画了一下。别看这么点东西，时间还用了不少

sinoark · 发表于 2016-8-8 15:35:58

笨鸟飞发表于 2016-8-8 10:21* q0 x$ O5 o7 J
能教我一下如何描这图么主要是尺寸缩放后能一比一

必须是扫描仪，手机不行

笨鸟飞 · 发表于 2016-8-8 16:19:43

sinoark 发表于 2016-8-8 15:35
3 C8 H5 l7 r' h; u必须是扫描仪，手机不行

原来这样，怪不得我做出来始终有点误差，我就是用的手机拍的，手机拍时就有一个比例缩放吧，好的，我有扫描仪的，只是在办公室。我这种思路对么，实物给拓下来，然后在CAD中插入光栅参考描线，最后出图。

笨鸟飞 · 发表于 2016-8-8 16:21:14

丨毁灭丨发表于 2016-8-8 14:00
i9 O' F: L: D( D. ]) Q% z9 T简单画了一下。别看这么点东西，时间还用了不少

非常感谢，我给你私信，看看

sinoark · 发表于 2016-8-8 18:09:15

笨鸟飞发表于 2016-8-8 16:19
7 _/ r+ h! f! k( I9 V原来这样，怪不得我做出来始终有点误差，我就是用的手机拍的，手机拍时就有一个比例缩放吧，好的，我有扫 ...

对，就是这样，扫描仪设置成100%哈

孤独的行者 · 发表于 2016-8-11 22:49:28

论坛里有图纸，你找一找皮筋枪！！！
