应各位朋友要求，展示一哈买的玩具雕刻机，顺带求教各路大神

喵哥

闲话不说，之前在论坛里提到过小弟逐渐沉迷CNC了，由于是小白
所以搜遍了某宝，然后决定买了这么一台可称为玩具雕刻机的玩意
大致说下参数：
有效行程：X300/Y200/Z100


Z轴最大进料厚度70


USB接口，操控软件：MCHA3中文破解版


画图编程软件： UG  MASTERCAM  文泰，TPY3  北京精


雕，ArtCam，。。。。。。。。。。


整机绝大部分是PVC厚度大约18MM


我买的是四轴57步进的，1700（狗日的，就是价格便宜）

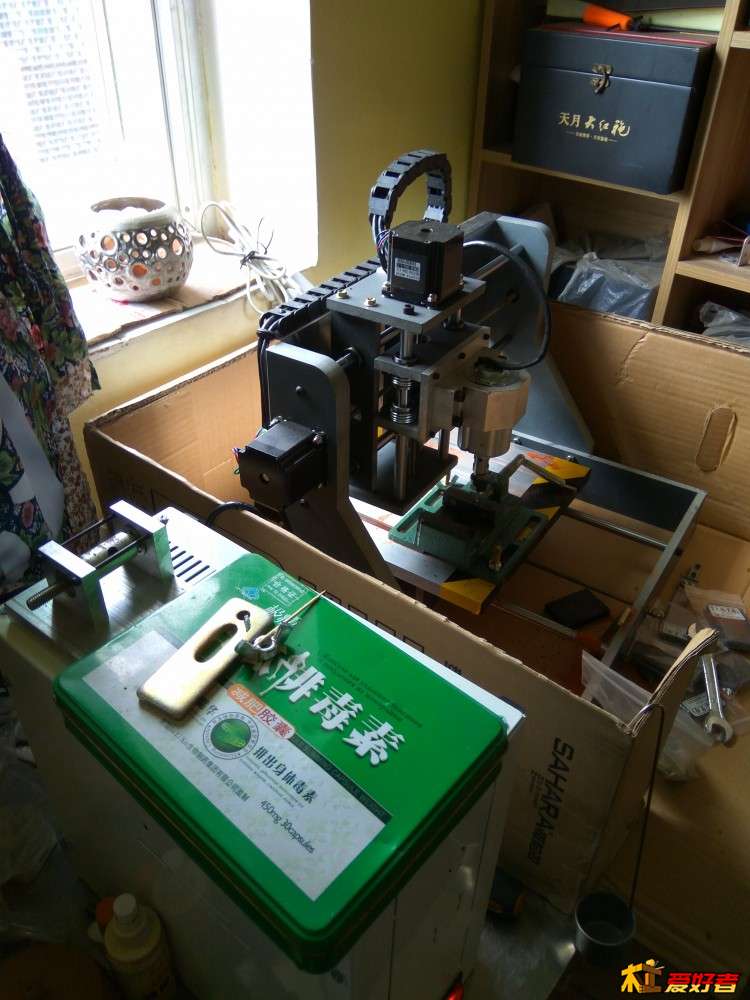

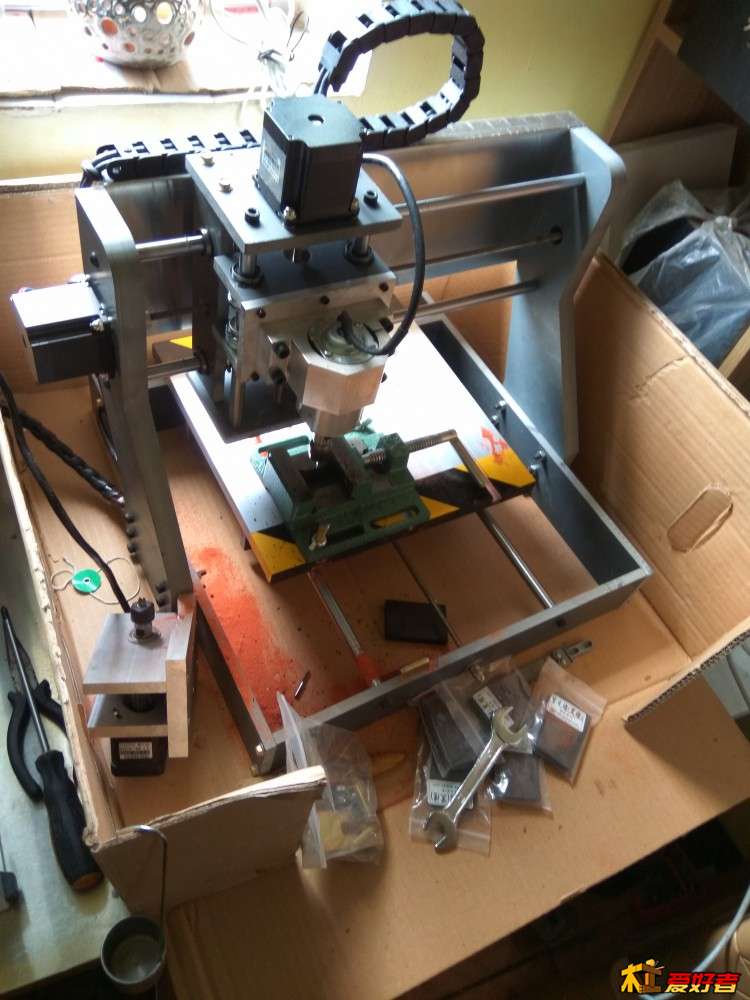

大概样子如下↓↓↓↓↓↓↓↓↓↓↓↓

目前逆光，大家凑合着看
到手的时候就是整机装好了的，电控箱、A轴、配件单独包装，有2张光盘和一个说明书
说下做工：没错，就是小作坊弄出来的，各种细节看不得
说说售后：没错，小作坊弄出来的，售后很恼火，周一至周五 9点~18点，周六周日休假，我去你妹的，和我作息时间一样
昨天下午，好不容易学会了灰度图制作G代码，结果无法正常雕刻

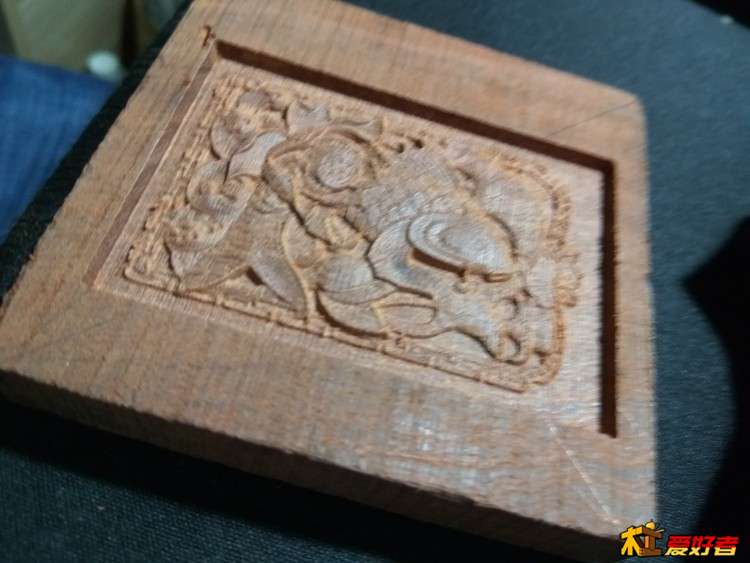

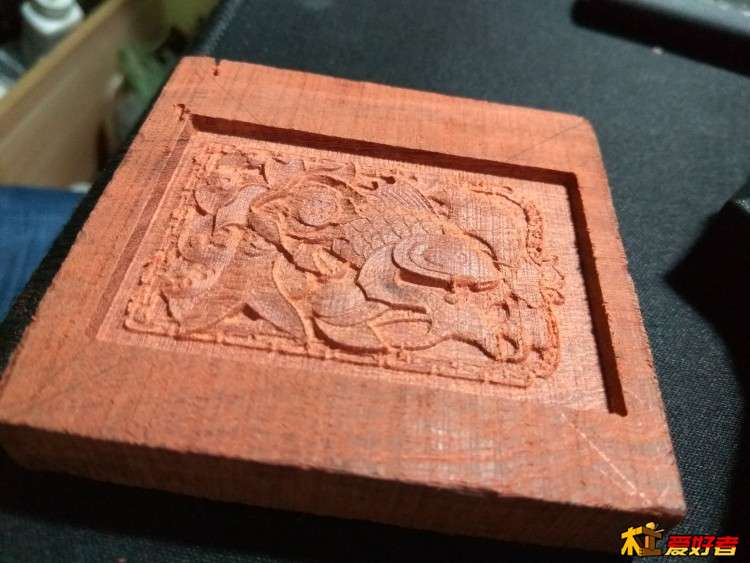

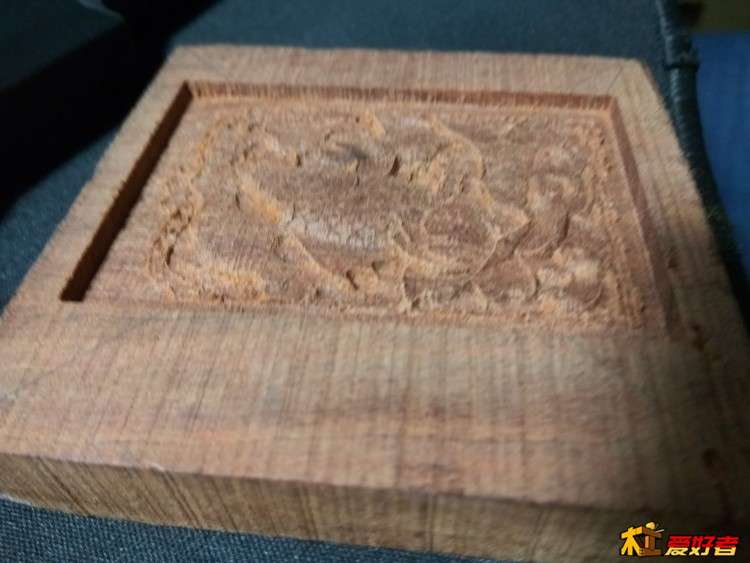

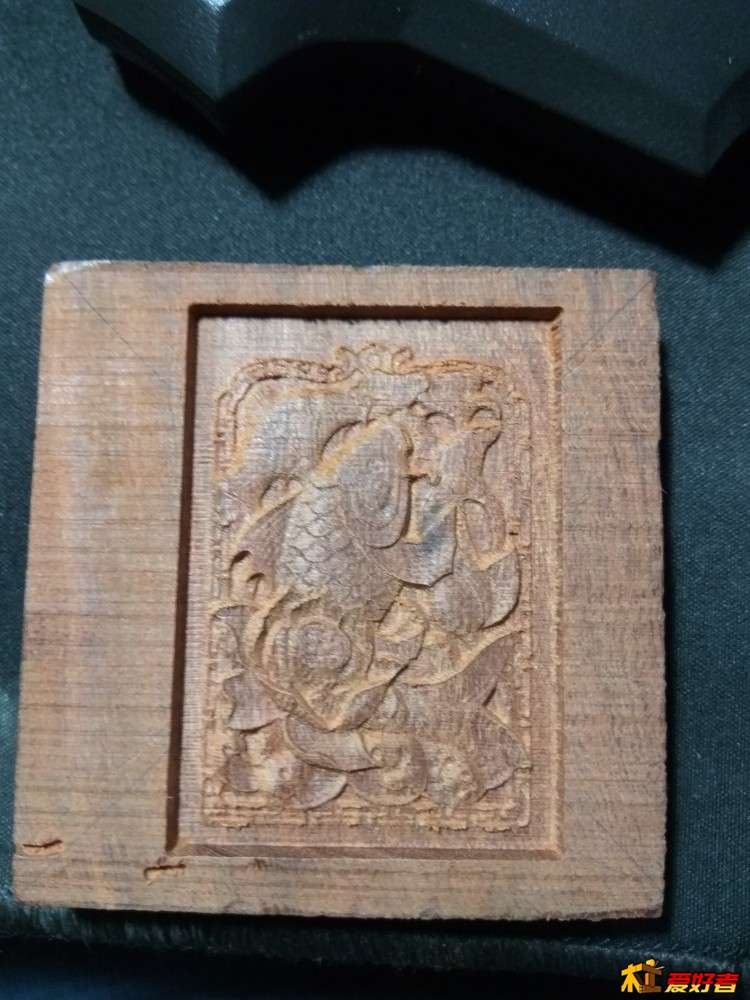

，找售前远程给我弄了一个G代码出来，制作出来的效果如下

效果很垃圾，是吧。不过好歹是哥第一块雕刻作品啊，今天又开搞
弄了一个心经的G代码出来......
还是没错，无法正常雕刻
基本表现是：我在461的牌子上找了中心点，然后手控刀尖挨到中心点，然后开始，要么就自动走到左下角在X轴方向不足1厘米的范围来回呜呜呜，要么就偏出范围，不知是怎么回事
另求教：这个效果不佳，表面深度不够，毛糙该怎么解决？

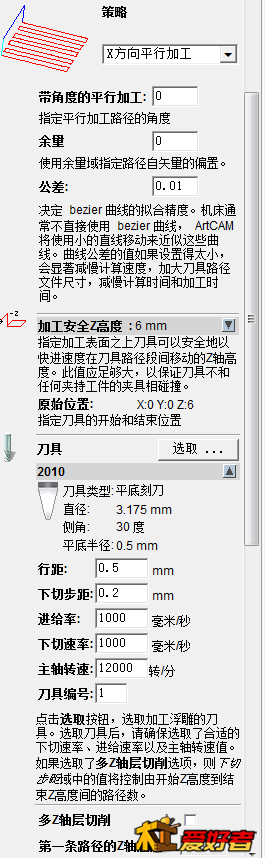

是不是刀具这个地方设置有问题？？？？？？？

hanglas

从设置看进给率和下切率是60000，明显你的机器是达不到的。刀是60度1mm的参数。

rebelking

进给和下切改成毫米/分钟。行距是刀尖大小的1/3

在一个，你牌子的雕刻深度最好达到5毫米，雕刻牌子最好是左下角对刀，不要弄中心点

喵哥

rebelking 发表于 2016-8-7 16:16
进给和下切改成毫米/分钟。行距是刀尖大小的1/3

在一个，你牌子的雕刻深度最好达到5毫米，雕刻牌子最好 ...

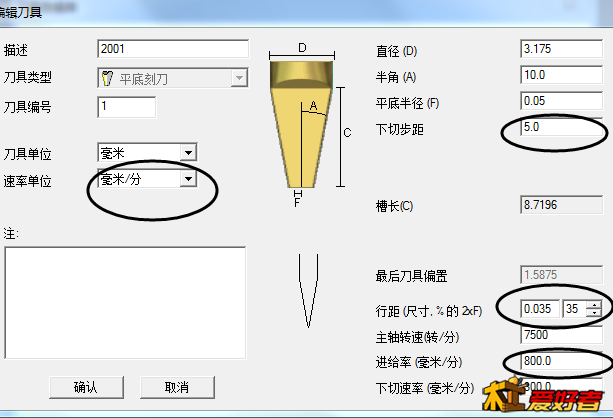

请问具体怎么设置最合理？能否给个设置图

zjo007

刀具的秒，换成分钟。还有，你设置的是1MM的刀，能雕出什么东西。。。

8090

注意行距和进给率，你那个玩具机进给率大了恼火。

/db北方的狼

你的机器好像是普通牙杆的吧 我的玩具机8mmT杆F值800没问题

qxmgfl

1、进给率、下切速率改成 毫米/分钟，数值推荐分别为进给：600，，下切：300；
2、这机机的梯形丝杆最好换成滚珠的。。

酷比竹画

1mm的刀尖太大了，工件1米以上用吧，46牌子只能用0.2 0.1的刀尖。行距小于刀尖的一半。还有要横纹雕刻。

王静波

行距0.5 不这样才怪 改成0.06试试

喵哥

qxmgfl 发表于 2016-8-7 19:17
1、进给率、下切速率改成 毫米/分钟，数值推荐分别为进给：600，，下切：300；
2、这机机的梯形丝杆最好换 ...

谢谢你的指导

喵哥

酷比竹画 发表于 2016-8-7 21:08
1mm的刀尖太大了，工件1米以上用吧，46牌子只能用0.2 0.1的刀尖。行距小于刀尖的一半。还有要横纹雕刻。

看来还是设置的问题，我逐步试试

Mr.焦

1。加工策略是不是复合浮雕？
2。刀具是2010？2001还是3001或者3010？我看你自己刀具名字和设置的数值不一致，可能你设置的有点问题，
3。机器不给力的，下切步距设置成0.5就可以了。f《900，下切步距《600。
4。对刀以你设置模型尺寸时候的原点为准。（这个很重要！！！）
4。一定要弄清楚毫米和厘米的设置。你的情况很有可能是模型尺寸设置的时候少了个0……出的刀路是个很小的雕刻区域，所以才出现这种情况？
    我也是新手，刚学的，希望对你有帮助！

tomoon

上边都说的差不多了。加一句，行距最好设成梯形丝杆螺距除以200的整数倍  同时要小于刀尖宽度的一半。

totem

楼主的语言风格，敢问楼主哪里人氏？
我亦收了一个小JJ，已经到昆明了。明天应该物流会叫我。
